Ricoh 430, чёрные полосы

[kmaks]

Всем доброго дня.

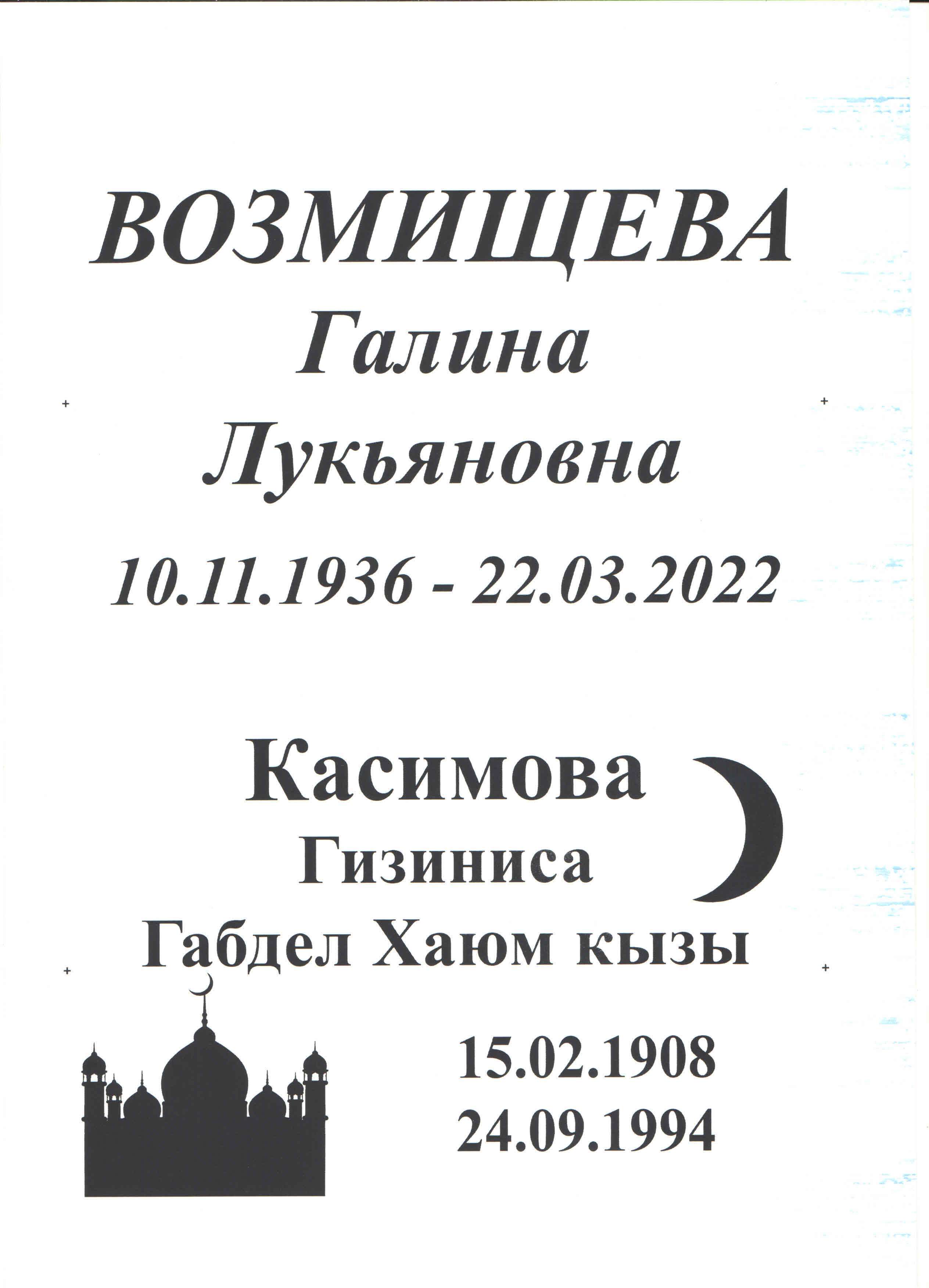

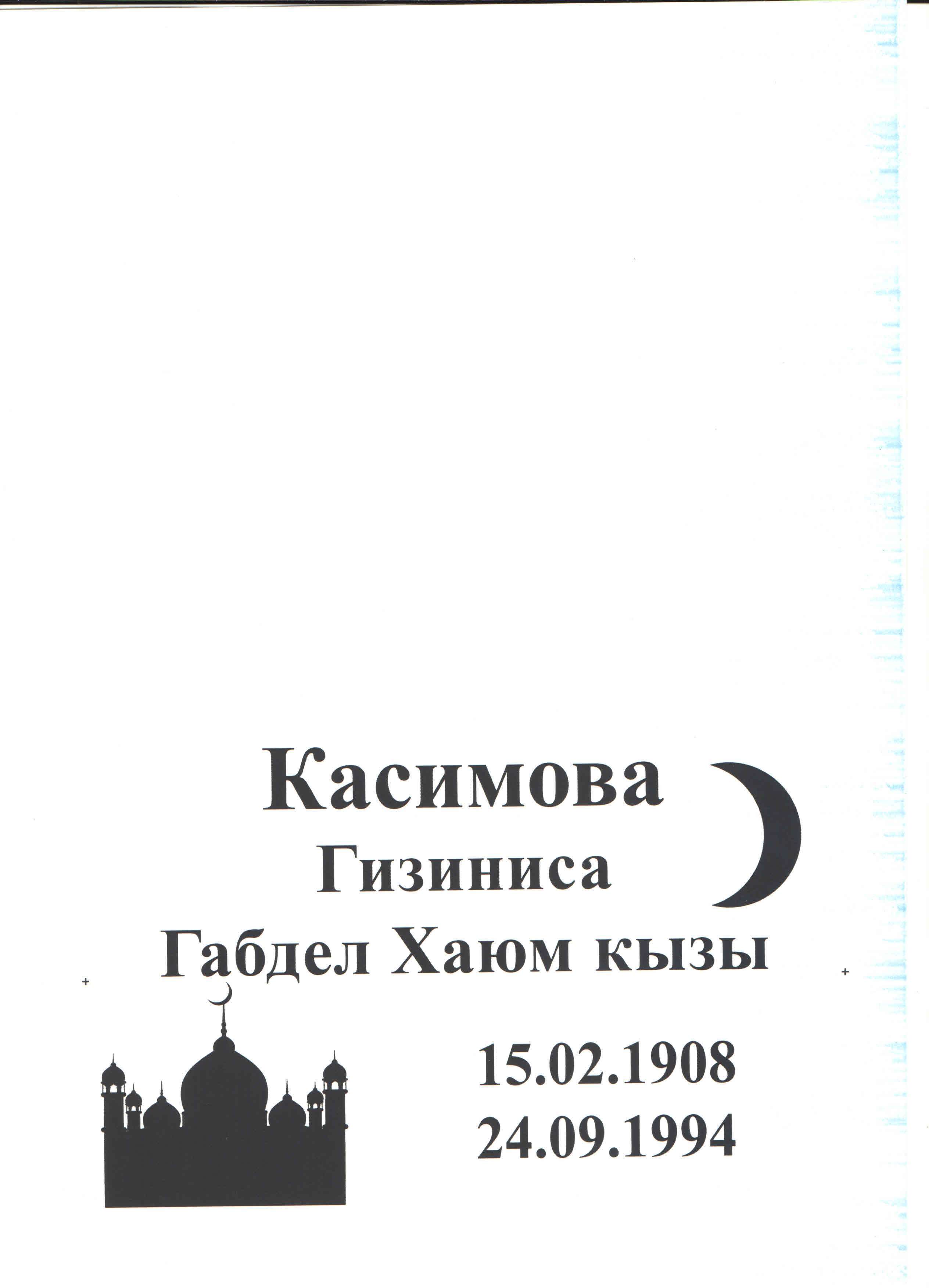

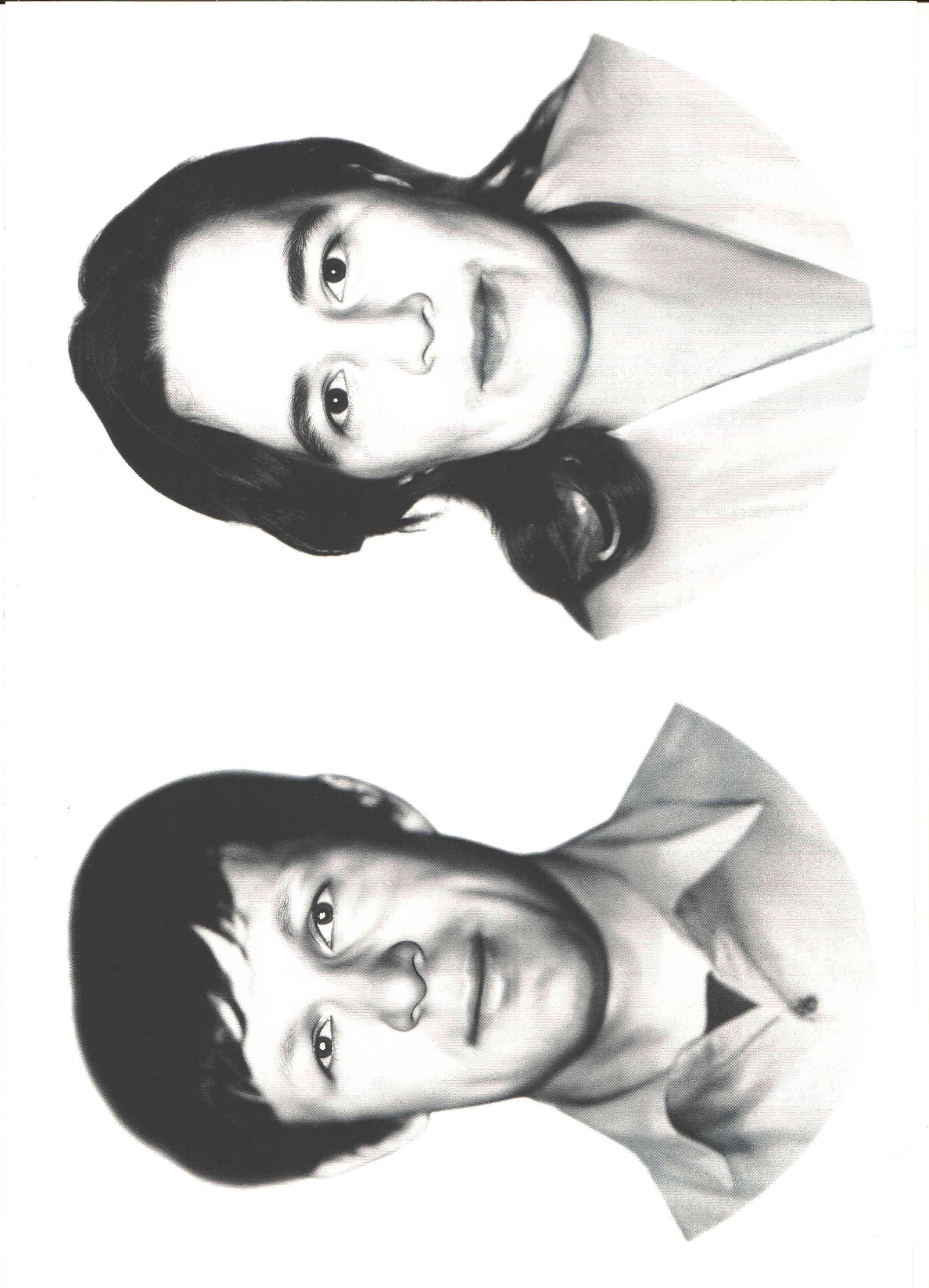

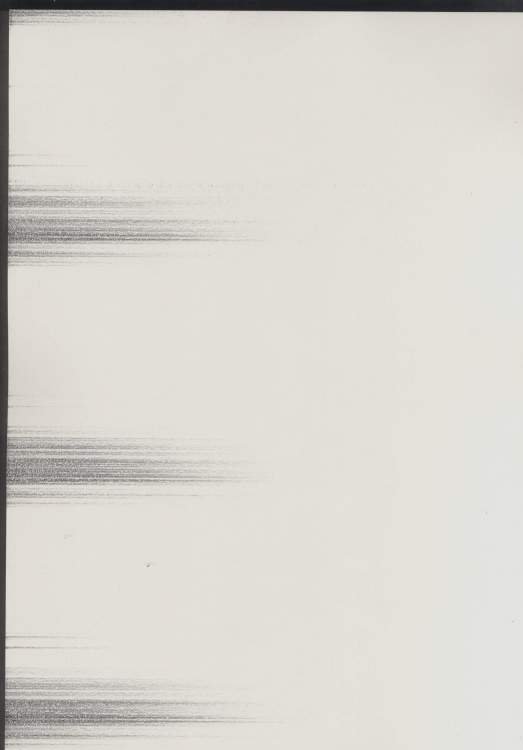

Принтер Ricoh 430, при печати появились чёрные полосы по левой стороне. Подскажите, пожалуйста, в чём может быть проблема и как можно решить?



[basilok]

Однозначно: косячит черный блок формирования изображения.

Изменено 30 апреля, 2023 пользователем basilok

[vitalya]

ракель надо менять

[ArtCeramo]

Добрый день. На самом деле это проблема.

В идеале купите новый блок и пересыпьте смесь.

Если хотите выжать из своего блока по максимуму, то сделайте следующее:

1. Ракель здесь не причем. Разберите блок. Под фотовалом есть коротрон, это вал заряда. Этот узел необходимо почистить. Сам коротрон просто протереть сухой ватой или ватным спонжем. Напыление на нём очень легко повредить. Главное-на левой стороне коротрона есть шестерня. Её хорошо почистить зубной счеткой. Края коротрона, там где нет напыления хорошенько протереть от налипшего тонера, если такой есть. С правой стороны коротрон соприкасается с металлической контактной планкой. Контакты нужно хорошо почистить.

Все это должно или устранить полностью дефект или его уменьшить.

2. Если дефект не устранен полностью, тогда просто уберите шестеренку с коротрона. Дефект уйдет полностью. На качество печати это не повлияет,  а блок послужит еще долго.

Успехов вам.

[basilok]

@ArtCeramo Если не соображаешь в деталях , зачем туфту гнать?

При чем тут ролик заряда вообще ? Косяки от ролика заряда будут иметь повтор косяков расстоянием в два раза меньше, а тут явно что он (ролик заряда) не причем. Это косячит фотовал, а причина может быть и в ракеле в том числе.

Коротрон  и ролик заряда, это совершенно разные вещи конструкционно, хотя и выполняют одно и то же. Коротрон , это проволока натянутая вдоль фотовала и заряд идет за счет коронного разряда. Ролик заряда переносит заряд непосредственным контактом с фотовалом.

Не нужно заниматься гаданием. Сказано же в первом ответе конкретно - блок формирования изображения косячит, а диагноз ставится после разборки, а не перебором возможных вариантов причин косяка.

Изменено 1 мая, 2023 пользователем basilok

[ArtCeramo]

Фу, как не красиво.

Вы, уважаемый, видно "соображаете" в этом, а посоветовать толком ничего не можете. Ваши термины нафиг  не нужны обычному пользователю.

Я предложил решение проблемы основываясь на многолетней практике. Такие машины у нас на производстве работали много лет. Знаю, что говорю.

Пускай человек сделает и поделится результатом.

Удачи.

Уважаемый vitalya, настоятельно рекомендую последовать совету.  Если не затруднит- поделитесь результатом.

[basilok]

1 минуту назад, ArtCeramo сказал:

а посоветовать толком ничего не можете

Так я и не пишу тут советы по банальной причине ,  что бы такие представители фирм, типа тебя, не натаскивались тут читая чужие сообщения. У меня даже внук знает где в сервисном мануале написано как определить проблемы по расстоянию повторов косяка на изображении. На изображении топикстартера даже близко не видно что по расстоянию повторов косячит ролик заряда. Сразу видно что у тебя только напускная значимость, а практики мало, хотя пишешь ты:



9 минут назад, ArtCeramo сказал:

Я предложил решение проблемы основываясь на многолетней практике

[ArtCeramo]

Натаскивались?????

У человека проблема, ему нужно решение, ему нужно работать дальше.

Напускная значимость, а практики мало??????

Я знаю как решить проблему. Я поделился опытом, т.к. когда то подобная проблема сильно потрепала нервы, и если бы кто либо тогда хотя бы намекнул на решение-я был бы крайне признателен.

Вы попросите внука помочь человеку решить проблему, это будет лучше любой пустой дискуссии.

Лучше подождем результатов.

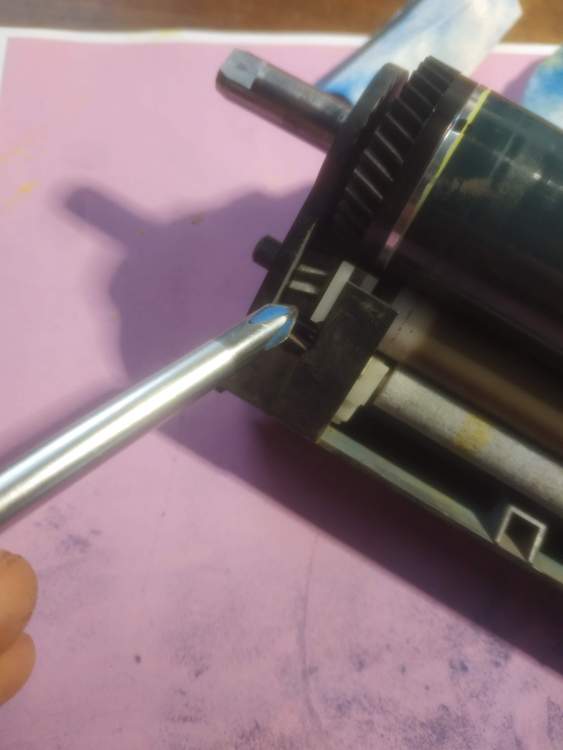

Вот эта шестеренка

[basilok]

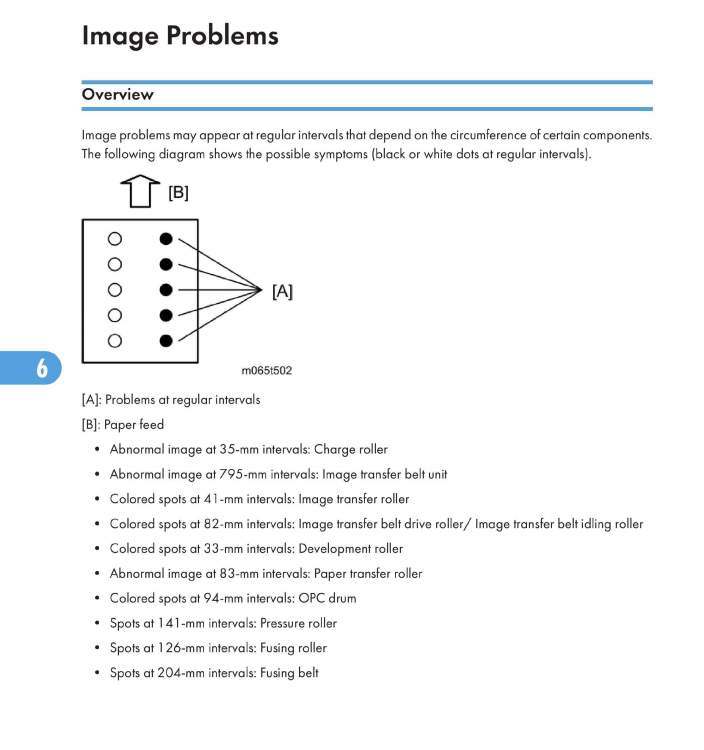

Для упертого, который повтор расстояния между косяками из-за фотовала утверждает что повтор косяков идет из-за ролика заряда. Учи матчасть.



Изменено 1 мая, 2023 пользователем basilok

[ArtCeramo]

Для особо одаренных теоретиков объясню как это выглядит на практике. Жалко времени, тем более что пользователю это не важно, важен результат. Но ладно, придется:

вероятнее всего имеется деформация на одной из двух зубчатых передач, а именно та самая шестерня и зубчатая деталь на валу. Во время оборота вала в определенный момент происходит отклонение вала заряда от фотовала и происходит т.н. "пробой заряда". Именно он накладывает ложный заряд, куда в свою очередь наносится тонер. Если убрать ту самую шестерню, два вала будут соприкасаться как положено. Вал заряда будет прокручиваться за счет силы прижима. Как показывает практика, это не отразится на качестве изображения. Можно пользоваться таким блоком еще долгое время, пока не придется заменить по другим причинам. Если у пользователя возникнет желание сменить блок на новый-он сможет комфортно работать пока будет искать, заказывать, ждать и найдет время заняться заменой. А это очень важно!!!!!! Но вероятнее всего он просто забудет за это, т.к. все будет работать хорошо.

Надеюсь, теперь вам понятно.

Повторюсь, хотелось бы чтобы kmaks поделился результатом.

[basilok]

1 час назад, ArtCeramo сказал:

вероятнее всего имеется деформация на одной из двух зубчатых передач, а именно та самая шестерня и зубчатая деталь на валу. Во время оборота вала в определенный момент происходит отклонение вала заряда от фотовала и происходит т.н. "пробой заряда".

Так по скану же видно, что косяк на изображении с противоположной стороны от шестеренок, не к верху ногами же фото отправлялось на печать. Да и соосность валов обеспечивают не шестерни и даже на новых шестернях всегда существует зазор и люфт.



1 час назад, ArtCeramo сказал:

Именно он накладывает ложный заряд, куда в свою очередь наносится тонер.

Какой нахрен ложный заряд ??? Тонер на фотовале накладывается там где заряда нет. Лазер снимает заряд и туда переносится тонер. Если фотовал не зарядился, то туда так же перенесется тонер.

1 час назад, ArtCeramo сказал:

Повторюсь, хотелось бы чтобы kmaks поделился результатом

Он уже больше суток не появляется на форуме. Видимо у него проблема высосана с пальца, а так бы давно уже объявился если бы действительно его напрягала указанная им проблема. Загулял скорее всего.

Изменено 1 мая, 2023 пользователем basilok

[ArtCeramo]

Погуляет и вернётся. Я на 100% уверен, по другому он ЭТУ проблему не решит.

[kmaks]

Всем спасибо за советы и участие, опыт каждого может быть ценен.

Поменял местами фотовалы с черного и мадженты - дефект 1в1 проявился на мадженте, на чёрном пропал. Вероятно проблема всё же в фотовале.

14 часов назад, ArtCeramo сказал:

Если убрать ту самую шестерню, два вала будут соприкасаться как положено.

Ради спортивного интереса попробую, позже отпишусь

Изменено 2 мая, 2023 пользователем kmaks

[basilok]

5 часов назад, kmaks сказал:

Вероятно проблема всё же в фотовале.

Не вероятно, а 100%. Молодец, правильный алгоритм действия избрал. Хотя и по изображению твоему сразу было видно что косяки выдает фотовал, а ролик заряда тут совершенно не причем и шестерня в том числе.



18 часов назад, ArtCeramo сказал:

Я на 100% уверен, по другому он ЭТУ проблему не решит

Сдулась твоя уверенность.

Иван Крылов ПУСТЫННИК И МЕДВЕДЬ

Хотя услуга нам при нужде дорога, Но за нее не всяк умеет взяться:

Не дай бог с дураком связаться! Услужливый дурак опаснее врага.

[basilok]

@kmaks  Полазить по сети можно и дешевле найти. Как пример:

 https://raschodo4ka.ru/baraban-dlya-ricoh-aficio-sp-c430dn431dn-60000-str-yaponiya-1

Изменено 2 мая, 2023 пользователем basilok

[ArtCeramo]

Да что ж тут не понятного. Я же сказал- дефект на одной из  зубчатых передач. Следовательно в этом случае на шестерне на фотовалу. Проблема не решена. Уберет шестерню-будет решена. Конечно можно поменять фотовал-но это глупо, если он в достойном состоянии или вообще есть запасной. Из опыта скажу-такая манипуляция далеко не всегда результативна, т.к. дефект бывает и на маленькой шестеренке. Можно устать валы перекидывать.

Подождем результат "спортивного" интереса.

1 час назад, basilok сказал:

Иван Крылов ПУСТЫННИК И МЕДВЕДЬ

Хотя услуга нам при нужде дорога, Но за нее не всяк умеет взяться:

Не дай бог с дураком связаться! Услужливый дурак опаснее врага.

Вы, уважаемый, не спешите цитатами разбрасываться. Пока что "воду льете" вы один....

[basilok]

@ArtCeramo Шестерни на соосность не влияют, а следовательно и на прижим ролика заряда к фотовалу. Это банальный пример того, что фотовал не держит заряд и не более. Косяк то хорошо видно на скане и прекрасно видно что ролик заряда совершенно не причем и шестерни в том числе. К тому же косяк с другой стороны, а не со стороны шестеренок.

Изменено 2 мая, 2023 пользователем basilok

[ArtCeramo]

8 минут назад, basilok сказал:

Это банальный пример того, что фотовал не держит заряд

Чтобы фотовал не держал на столько- нужно конкретное отслаивание напыления на краях. Такое должно быть визуально  заметно. Если пользователь это не указал, то вероятно вал в порядке и проблема будет решена. Если вал с откровенным дефектом, то время потрачено зря.

[basilok]

@ArtCeramo Как правило дефект видно на фотовале. Это может быть и прожог, а бывает что визуально все нормально, а фотовал заряд не держит. Это может быть не обязательно с краев. Бывает и в центре пятном фотовал не держит заряд. Активный слой полимера микрон 40-50 и косяк можно не увидеть. А раньше даже свет деградировал активный слой фотовала, а поверхность оставалась новенькой без видимых дефектов.

Изменено 2 мая, 2023 пользователем basilok

[vitalya]

3 часа назад, basilok сказал:

@ArtCeramo Как правило дефект видно на фотовале. Это может быть и прожог, а бывает что визуально все нормально, а фотовал заряд не держит. Это может быть не обязательно с краев. Бывает и в центре пятном фотовал не держит заряд. Активный слой полимера микрон 40-50 и косяк можно не увидеть. А раньше даже свет деградировал активный слой фотовала, а поверхность оставалась новенькой без видимых дефектов.

согласен с вами. проблема однозначно в фотовале. могу предполжить что есть прострел с краю. который немного дальше от того где проходит бумага. этот прострел собирает на себя тонер. поэтому образуется полоса  из тонера которая не дает ракелю прилегать плотно.

[basilok]

51 минуту назад, vitalya сказал:

могу предполжить что есть прострел с краю. который немного дальше от того где проходит бумага.

Бумага по фотоволам не проходит. Там лента переноса и вот с нее идет перенос на бумагу. Или ты имеешь в виду  скорее всего ширину бумаги?

Изменено 2 мая, 2023 пользователем basilok

[vitalya]

9 часов назад, basilok сказал:

 Или ты имеешь в виду  скорее всего ширину бумаги?

да имел ввиду ширину бумаги. судя по фото видно что на рабочей зоне фотовала косяков нету. хотя как вы говорили и фотовал может так косячить
