Полосность при печати

[Алексей1]

Привет. Возникла проблема, которую не получается устранить (паннограф 5-2). Вертикальные полосы размером шага зубов ремня. Понимаю,  что горизонтальные полосы устраняются натяжение ремня  Y, а вертикальные, именно такие, натяжение ремня X, но ремень новый и натянут по норме. Чувствуется тугость передвижения каретки и вибрации, как раз от зубов ремня и привода. Рядом стоит станок 6ка привод легкий, мизинцем водятся каретки. Что делать? 🙈👀 Они то есть, то нет, то сильнее то еле заметны. Помогите.

[Алексей1]

Ну что ж, как всегда пришлось думать самому. Разобрал x каретку  промыл все подшипники, забил смазку. Пошло как по маслу. Густая смазка не течет если её не нагреть, а на таких скоростях, на каких бегает каретка, подшипники не греются. Никаких полос.

[zelenok]

2 часа назад, Алексей1 сказал:

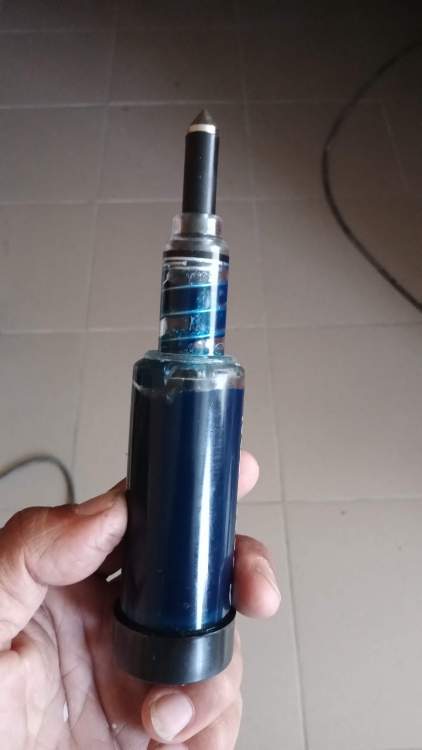

Это что за пузырь с зельем с литиевой смазкой и очень интересным горлышком?

[vadim]

Сикретная разработка ДЭЛК 😀

[Алексей1]

Это шприц типа миниплунжер

А полосы всеравно есть. Появляются и исчезают. Даже подшипник движка смазал. Может дело в самом новом ремне?  Растягивается и на зуб точно не попадает??? Когда только сменил ремень, станок работал идеально. Что делать?  Станок в утиль?

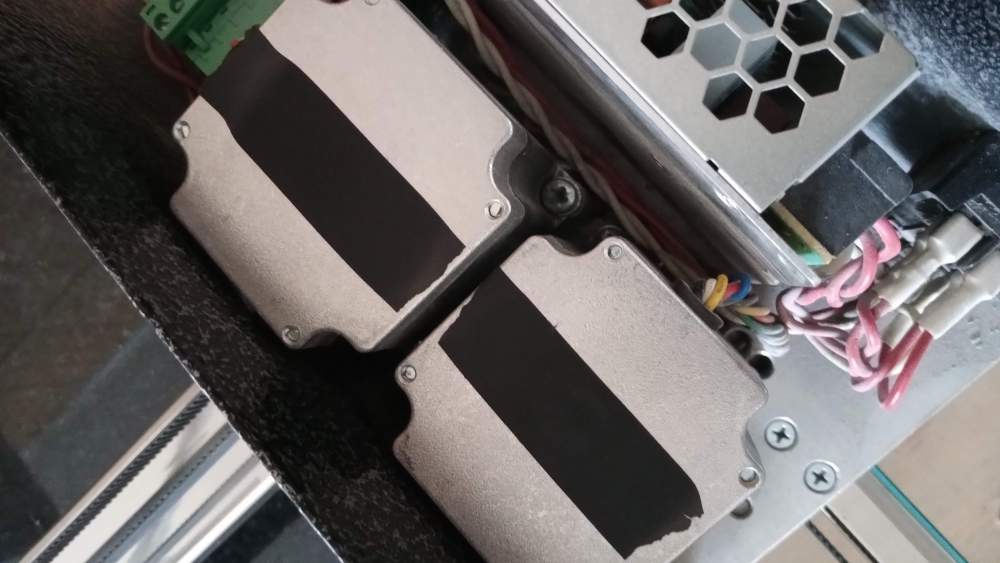

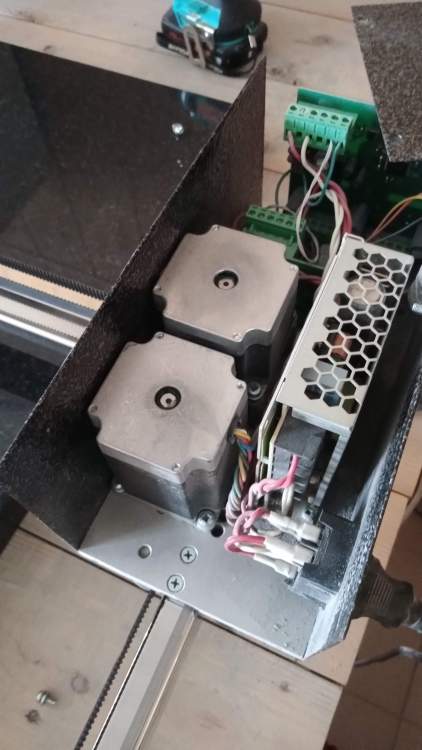

Не могли додуматься закрыть эти отверстия пыльниками😡

[vadim]

@Алексей1 с каким разрешением гравируешь?

[синик]

каждый год меняю шкив на х моторе, изнашивается быстрее ремня, ну и вертикальные полосы от этого, ослабь ремень они пропадут, но будет тупо проскакивать и съезжать изображение, шкив под замену без вариантов

Изменено 23 августа, 2023 пользователем синик

[Алексей1]

@vadim 50/50 пикс на см

@синик спасибо, учту, попробую

[vadim]

ремень имеет металлический корд, и по идеи растягиваться не должен, а вот износ шкива имеет место быть

на ранних версиях борьба с полосатостью боролась наклоном станка

В 15.08.2023 в 16:17, Алексей1 сказал:

Ну что ж, как всегда пришлось думать самому. Разобрал x каретку  промыл все подшипники, забил смазку. Пошло как по маслу. Густая смазка не течет если её не нагреть, а на таких скоростях, на каких бегает каретка, подшипники не греются. Никаких полос.

вот эта Тётя билась во сколько проходов?
