Сауно версия 11а странный график теста магнита

[Саид]

Начал чудить станок.
Упало качество гравировки.
Стал останавливаться между слоями.

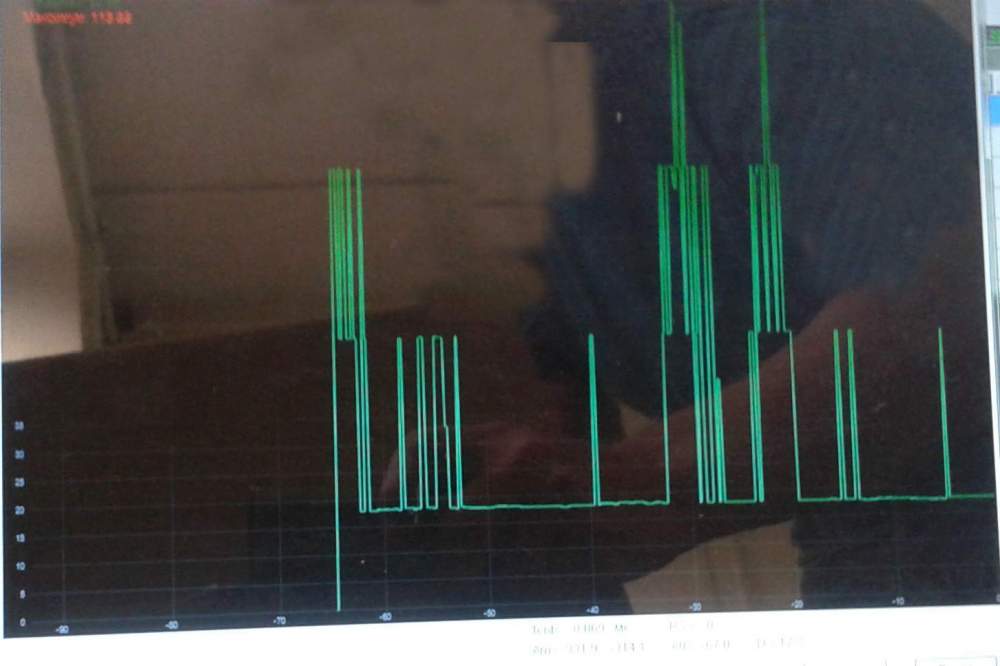

График теста магнита вот такой:

Изменено 26 сентября, 2023 пользователем Саид

[Soaring man]

для начала попробуй подрегулировать магнит, менять значения + - пока прыгать не перестанет. Обычно помогает.

Контргайку ослабь сверху на головке и крути болт.

то что стал останавливаться скорее всего провода, а может пыль на платах

[katalist]

Проблема не в настройках магнита, а несовместимости магнита и платы. Надо прошивать плату.

[Soaring man]

@katalist почему несовместимость сразу не проявлялась?

[razor]

возможно отклеялась плата на магните сбоку под черной заглушкой

[Саид]

Плата приклеена.
Настройка магнита винтом ничего не дала.
Сегодня одолжу у конкурентов магнит, проверю.



Какая может быть несовместимость платы и магнита, если станок 2 года отработал без нареканий. Только провод R менял.



[katalist]

8 часов назад, Soaring man сказал:

@katalist почему несовместимость сразу не проявлялась?

Наверняка не обращали на это внимание. В тест заходят только тогда, когда начинаются проблемы. Сам сталкивался уже не раз с такими выбросами на графике. Отдаешь на перепрошивку плату и потом все нормально становится или же ставишь другой магнит (методом подбора).

[Soaring man]

@katalist я много раз такое убирал просто перенастройкой магнита, на разных станках

[Мойша Степан]

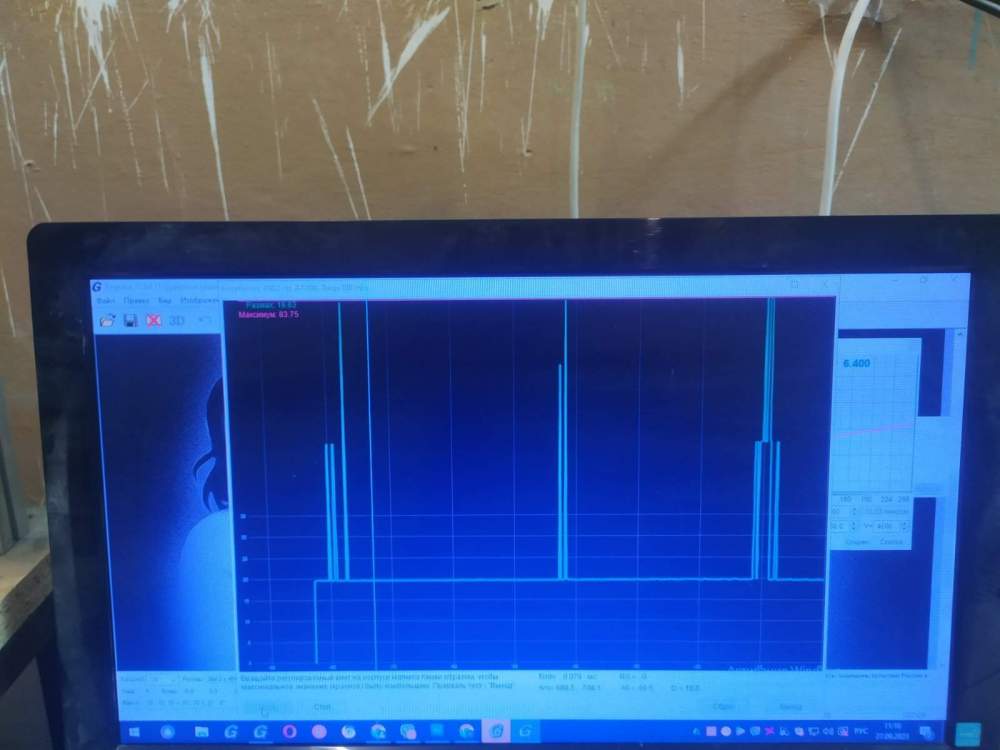

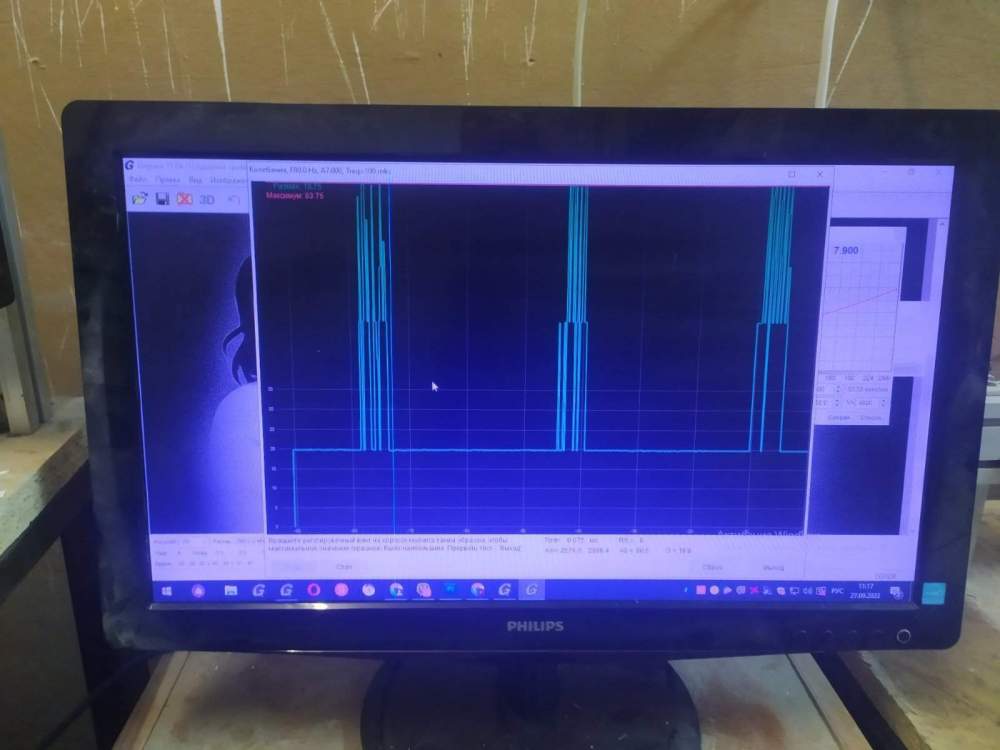

В группе в вайбере у человека такая же проблема:



[katalist]

57 минут назад, Soaring man сказал:

@katalist я много раз такое убирал просто перенастройкой магнита, на разных станках

Как именно перенастраивал? Механически или программные настройки?

[Soaring man]

@katalist Механически, меняли значения магнита (обычно понижали), пока линия не переставала прыгать.

Но обычно скачки были на одну высоту, а тут их аж три.

[razor]

Под платой, за черной заглушкой на вал приклеен магнит, может он отклеялся, или забит стружкой. Возможно отклеились магниты на коромысле

[Саид]

Скорее всего дело в магните.
Другой магнит показывает нормальный график. Хотя с самого начала, как его подключил, был скачок. Потом всё ОК.

Записались на середину октября на диагностику и ремонт станка в Сауно.
Потом отпишусь.

[Саид]

Проблема в магните.
Нужно перепаивать плату Т (сбоку под черной квадратной крышечкой). Перепаивают только в Москве. Будем отправлять почтой.
Прикупили новый магнит.
Претензий по тесту магнита и гравировке нет.

[Шаченок]

В 18.10.2023 в 23:01, Саид сказал:

Проблема в магните.
Нужно перепаивать плату Т (сбоку под черной квадратной крышечкой). Перепаивают только в Москве. Будем отправлять почтой.
Прикупили новый магнит.
Претензий по тесту магнита и гравировке нет.

Добрый вечер. За сколько прикупили новый магнит ? если не секрет..

[Саид]

$ 400
