Ошибка 1 конц выкл yo (версия сауно 12.1.)

[fenix]

Сместил посмотреть портрет после второго прохода (ручн.гравировка → Y→ потом начал вывод в 0, ...остановился на половине портрета и выдал такую ошибку

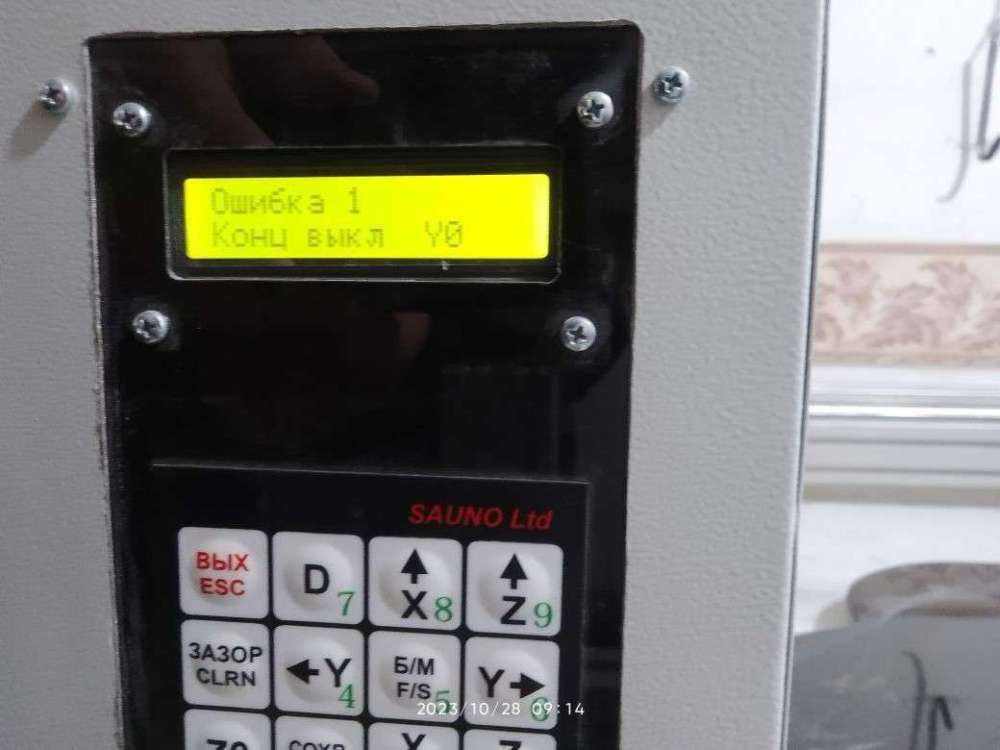

Ошибка 1 Конц выкл YO

Как обратно вывести в точку 0 (для третьего прохода без смещения портрета)... что делать, даже не знаю

[Storn]

1. закрываете ошибку в программе на компе

2. Нажимаете на пульте станка "вых", "0"

3. Обязательно читаете инструкцию к станку, поскольку там об этом НАПИСАНО

[igors]

52 минуты назад, fenix сказал:

Как обратно вывести в точку 0

на панели управления нажимаем вых далее руч упр двигаем немного назад и нажимаем 0

[Мойша Степан]

@fenix , нужно пользоваться НУЛЕВОЙ ТОЧКОЙ СТАНКА!!!
Если не пользуешься и всё сбилось, делай, как я описывал ранее.



[Alexey]

Не понятно почему на половине портрета сработал концевой выключатель

[Мойша Степан]

@Alexey , провода поменяй.



[Alexey]

9 часов назад, Мойша Степан сказал:

@Alexey , провода поменяй.

я про это


Цитата

остановился на половине портрета и выдал такую ошибку



[Мойша Степан]

У меня было на одном станке. Пока провода не поменял, ошибка не ушла. Только не помню, какой провод менял. Это САУНО. Тут может быть всё, что угодно. Было раздвоение точек на ВК режиме. Отвезли в Минск, "Спецы" ничего сделать не могли. Позвонили Магомеду. Он сказал зазор поменять. Поменяли, раздвоение исчезло. А казалось бы, какая связь - зазор и раздвоение точек.

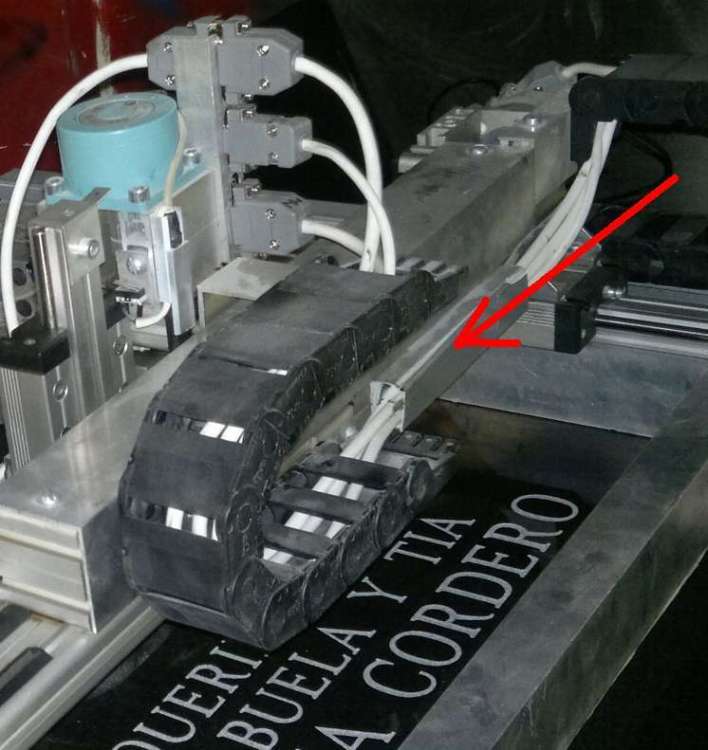

Посмотри ещё контакт в соединение проводков от концевика Х. Они в коробе на балке Х, где проходят провода R,M и Z. При движение каретки вперёд-назад провода шевелятся и при плохом контакте в проводках концевика происходит их отключение.
Вот здесь:

[Alexey]

1 час назад, Мойша Степан сказал:

Посмотри ещё контакт в соединение проводков от концевика Х.

y0 сработал, а этот провод не подвижен

[fenix]

В 28.10.2023 в 23:35, Alexey сказал:

Не понятно почему на половине портрета сработал концевой выключатель

Сам не могу понять, вроде станок новый и года нет, на гарантии. А, так, по рекомендациям и алгоритму форумчан, всё исправил, без нареканий , станок работать начал как обычно в штатном режиме, портрет сделан. Всем огромное спасибо за взаимопонимание и профессиональную выручку помощи! Так редко можно встретить людей, которые выслушают, поймут, помогут, и при этом не будут спекулировать на проблеме. У этих людей истинно золотое сердце и добрая душа. Вы добрые и отзывчивые люди заслуживаете самого наилучшего: здоровья, долгих и счастливых лет жизни, любви, достатка и благополучия. Пусть таких людей,  будет больше!





p.s. Если будут какие-то проблемы, вопросы и т.д. по станку, конечно не дай Бог, можно обращаться за дельными рекомендациями, советами и т.п.?!

Изменено 30 октября, 2023 пользователем fenix

[katalist]

При срабатывании концевиков в середине работы, надо передернуть разьемы (X, Y, Z) на плате внутри блока. А по хорошему надо после покупки станка менять провода на качественные.

[Pomnik]

В 30.10.2023 в 10:02, Мойша Степан сказал:

У меня было на одном станке. Пока провода не поменял, ошибка не ушла. Только не помню, какой провод менял. Это САУНО. Тут может быть всё, что угодно. Было раздвоение точек на ВК режиме. Отвезли в Минск, "Спецы" ничего сделать не могли. Позвонили Магомеду. Он сказал зазор поменять. Поменяли, раздвоение исчезло. А казалось бы, какая связь - зазор и раздвоение точек.

Посмотри ещё контакт в соединение проводков от концевика Х. Они в коробе на балке Х, где проходят провода R,M и Z. При движение каретки вперёд-назад провода шевелятся и при плохом контакте в проводках концевика происходит их отключение.
Вот здесь:

Какой зазор был и какой поставил? И вобще, как влияет зазор на гравировку, для чайника. Спасибо.

[Мойша Степан]

@Pomnik , уже и не помню точно. Давно было. Версия станка тогда была 8. зазор стоял, кажется, 0.40, поставили 0.55.

От зазора зависит глубина пробивки. Иногда станок белое выгрызает, а иногда вообще пробивать не хочет. Поэтому нужно экспериментировать.
Бери кусок камня, фрагмент изображения и пробей рядом с одними и теми же настройками, только меняй зазор. Например, 0.35, 0.40, 0.50 и ты всё увидишь сам.

[Ваваха]

Ошибка 1 Конц выкл X0/X1/YO/Y1/Z0

Во время гравирования сработал концевой выключатель.

Концевой выключатель неисправен, проверить в режиме ручного перемещения <РУЧ>. Можно отключить концевые выключатели в программе

Engrave - меню «Файл/Настройка», пункт «Конц.выкл - Нет».

[Esli vdrug]

@Мойша Степан спасибо что написали. Как раз сегодня ваш опыт пригодился и мне. 🙏

[Crossbreed]

@fenix Просто отключите концевые выключатели в настройках! Работаю без них уже пол года!)

[Мойша Степан]

@Crossbreed , а я работаю с концевиками уже 12 лет!!!
И отключать не собираюсь.
Они мне столько стел спасли от переполировки.
На нескольких станках уже сам перепаивал вышедшие из строя концевики. Благо купить их можно без проблем.



[Crossbreed]

@Мойша Степан Ну не знаю.... Если оформление или пейзаж не во всё поле станка, то просто надо быть внимательнее....) Опять же обход контура делаешь перед каждым запуском и видишь что всё норм или не норм!) А концевик как раз-таки при обходе контура(почти в край поля) может один раз не сработать, а на второй раз сработать! Так что лучше даже без них!

7 минут назад, Crossbreed сказал:

@Мойша Степан Ну не знаю.... Если оформление или пейзаж не во всё поле станка, то просто надо быть внимательнее....) Опять же обход контура делаешь перед каждым запуском и видишь что всё норм или не норм!) А концевик как раз-таки при обходе контура(почти в край поля) может один раз не сработать, а на второй раз сработать! Так что лучше даже без них!

По крайней мере в станках 10 и 11 версий датчик может оказать медвежью услугу!)

[Мойша Степан]

@Crossbreed Как говорил знаменитый Альф:
"Вы не любите кошек? Да Вы просто не умеете их готовить!"

Наверное ты НЕ ПРАВИЛЬНО пользуешься возможностями версии 11 (ну, и 12 тоже).

Если свет рубанулся или внезапно станок остановился из-за ошибки, автоматически продолжить работу с прерванного места без включенных концевиков НЕ ВОЗМОЖНО!!!

Изменено 12 апреля пользователем Мойша Степан

[Crossbreed]

@Мойша Степан Ну у меня бесперебойники стоят, любой стандартный портрет станок добить успеет на аккумуляторах!

[igors]

@Crossbreed @Мойша Степан

иногда бесперебойник дохнет раньше чем станок сделает

а еще бывает что вот делал памятник лапа соскачила с камня а с противоположной стороны все прошло успешно лапка двигалась по контуру

пришлось подстраиваться

Изменено 12 апреля пользователем igors

[Esli vdrug]

@Мойша Степан @Мойша. Такое дело. Восьмая версия. Заипала.

Ошибки:  то останавливается, меняю провода, через месяц по z  упирается в камень и грызёт его просто писец, меняю провода через месяц останавливается, и т д. Каждый месяц занимаюсь сменой проводов. Плату с магнитом меняли тоже))) говорят что шлейф по R  тоже меняли, но тут я не уверена

[Мойша Степан]

@Esli vdrug , не понял слово "Заипала"... Но это не важно.

Станок - это такая вещь, что не знаешь откуда ждать подлянку.
Здесь может быть несколько вариантов. Возможно в плате дело, но это на крайняк.
Если меняла провода, и ты уверена, что провода КАЧЕСТВЕННЫЕ, попробуй для начала пошевелить провода внутри ящика. Снять разъёмы с платы, снова одеть. Очень часто помогает.

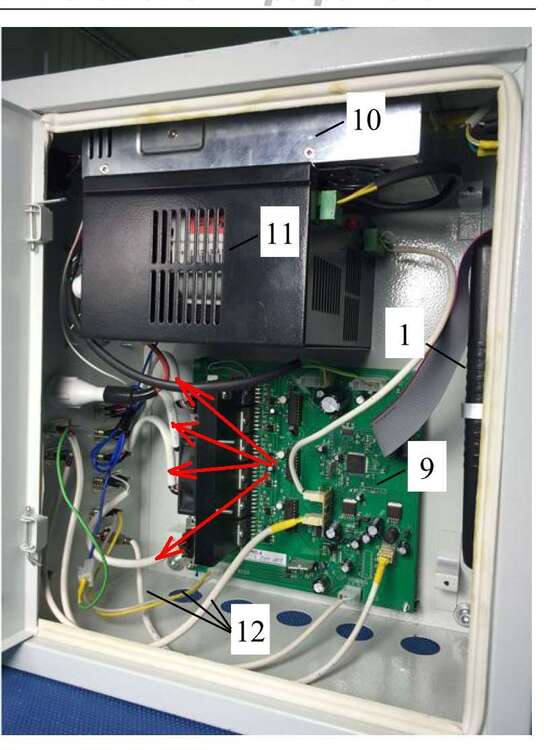

Если не поможет, можно попробовать спаять новые, если они вот такого вида:

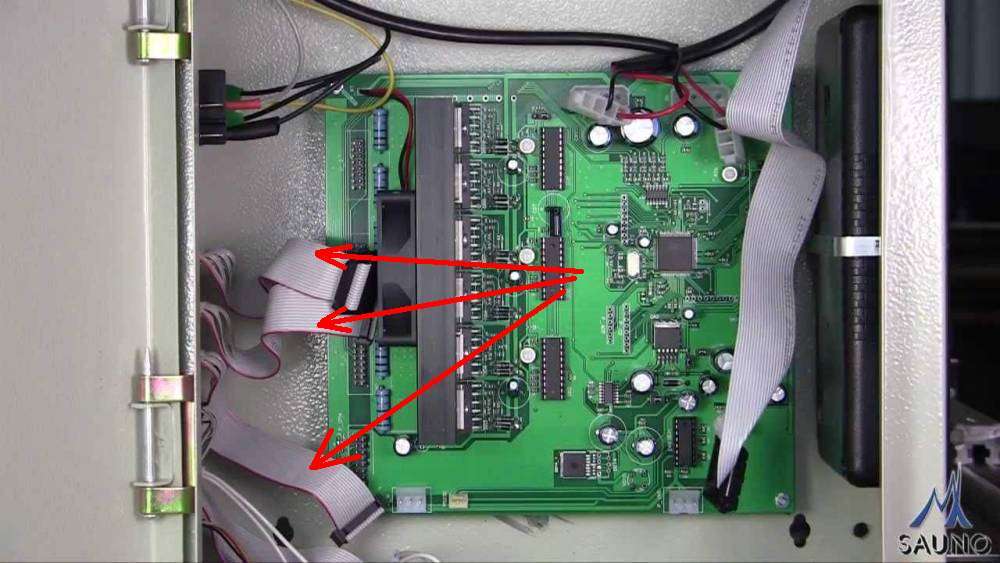

Если же в виде шлейфов вот таких:


Тогда паять проблематично.

Мне проще: станков аж 5 штук, перекидывай с одного станка на другой и ищи причину неисправности.
