Полосы на миртелс

[Кирилл18]

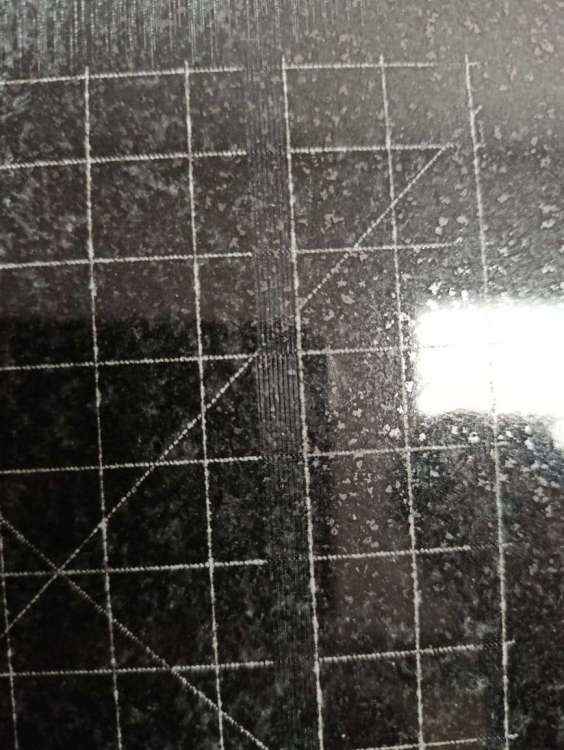

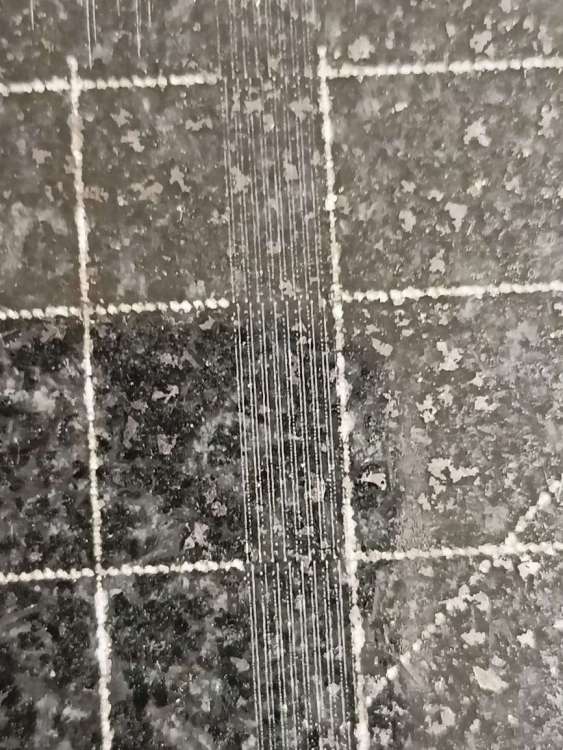

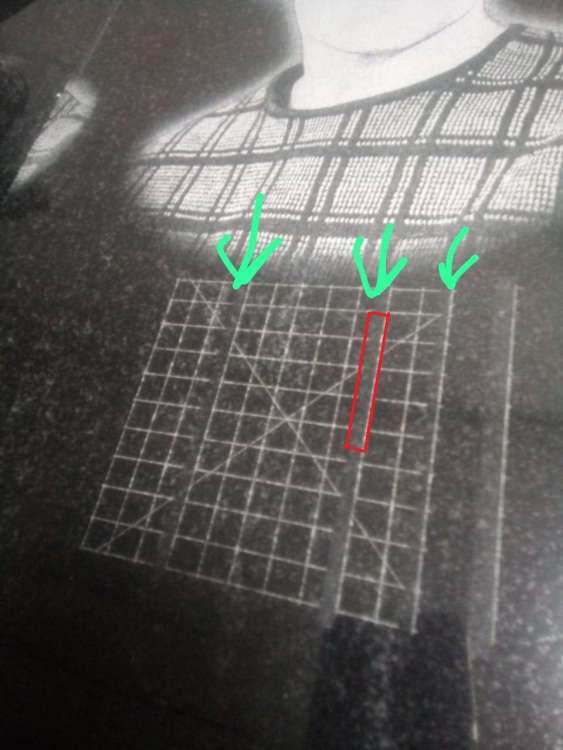

Привет всем обладателям станка mirtels robotics! Возникла у меня такая проблема,может кто сталкивался, в общем станок оставляет серые полосы как будто бы слегка царапая камень, а в некоторых местах не гравирует квадратики (как на картинке). Много чего перепробовали со специалистом дистанционно: зазор, уровень камня, шлейфы, программу, но ничего из этого не помогло. В чем может быть причина?



[Soaring man]

к инженерам обращайтесь. надо залезть во внутренние настройки и менять настройки магнита. Я могу это сделать, но не буду) т.к. миртелс мне не платят ЗП.

В худжем случае у вас сдыхает головка. Но я такое вполне исправлял просто настройками головки.

[Кирилл18]

@Soaring man Станок не шипко много то и работал, за всё время камней 20 сделал всего

[Soaring man]

@Кирилл18 это не имеет решающего значения. Брак бывает даже у БМВ. Но тут может решить просто смена настройки головки и тесты. Если так то это решается довольно быстро. Может вы не ставили стаб, ИБП, заземление и что-то повредилось изза этого.

Но еще, вероятно, у вас проблема с проводами.

[Soaring man]

Да, кстати, исправлял настройками я не совсем такое, у меня на сетке просто местами не пробивалось. А у вас полосы, как будто глюк проводов и головка начинает искаженно команды исполнять от контроллера. Пробуйте менять провода.

[cyrax-neon]

Здравствуйте! Здесь больше похоже на провода в оси У или проблему с контактами. Какого года у вас станок и в каких условиях хранится? Также могут быть проблемы с проводом, который выходит из ударной головы, может быть обрыв. По хорошему станок нужно отправить специалистам в СЦ Миртелс.



[rtven]

У меня была такая проблема. Это не правильные настройки головы. решается изменением 1 параметра (точное название не помню либо усиление или удержание)  технической неисправности нет это просто косяк настройки   на заводе  поскольку неисправность  достаточно редкая   и может сразу не проявиться при калибровке. Звоните в сервис там есть один мастер который может нормально  проконсультировать.

Параметр  который нужно поменять "СИЛА УДЕРЖАНИЯ"  у меня стояло   значение 1   игла царапала.  (порылся в телефоне  нашёл  переписку с сервисным центром)

[cyrax-neon]

Пожалуйста приложите ваше фото с таким же дефектом, где параметр Силы Удержания решает вопрос... Тут видно, что идёт потеря питания на участках и кулачок просто царапает камень. У вас не могло быть именно так! + Факторов просто уйма, которая будет влиять. Здесь бьёт участками, а участками просто идет потеря напряжения на Магнит УГ в следствии иголка просто падает на камень -зазор Нулевой и происходит царапанье!  Ваш Станок Леонардо, а здесь Роботикс - разные Алгоритмы работы - вообще не сравнимо!

[rtven]

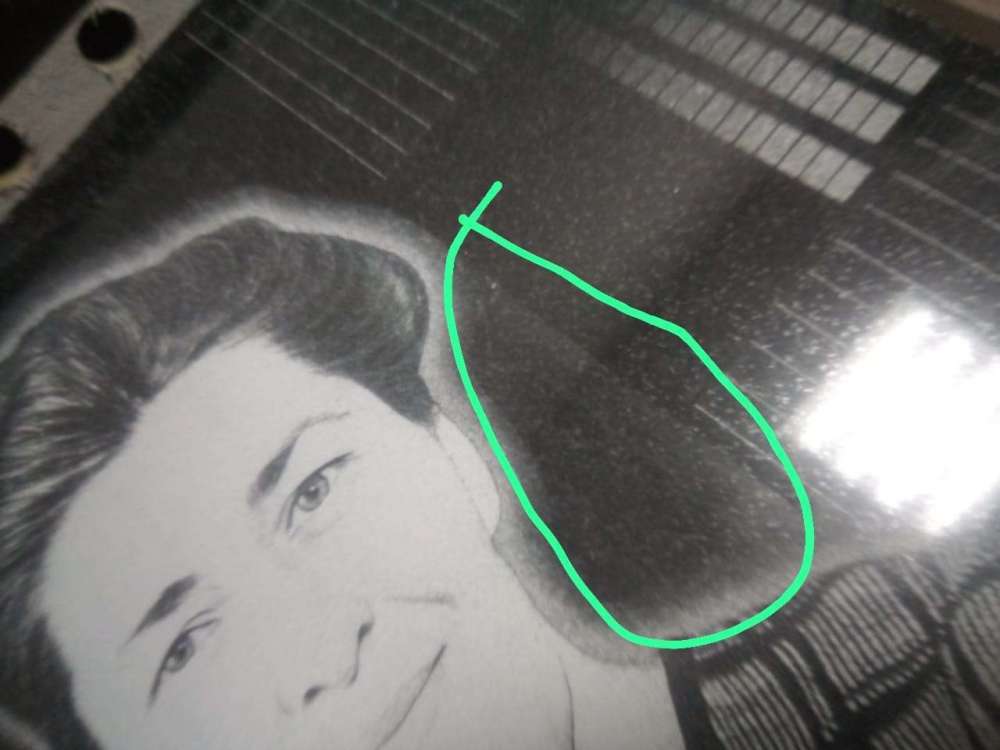

Вот фото но плохо видно. пространство где игла идёт в поднятом положении  немного царапается кончиком иглы.  У вас на портрете тоже самое. А вот на сетке что то другое.  У меня не роботикс а более старая версия.    У меня всё решилось изменением параметра (а до этого и  ТО сдалал  и новую голову поставили  ни чего не поменялось царапало)

[cyrax-neon]

У вас совсем другой дефект - если бы вы изначально заменили шлейф оси Х скорее всего исправилось бы.  На портрете слева хорошо видно, что просто царапает. Удержание, а именно его повышение добавит увеличение тока - кулачок станет не вялым, следствие увеличение зазора и меньше шанс царапания. Удержание   - его увеличение имеет изъян - приведет к сильному контрасту, если переборщить, полутон будет биться намного хуже, а более светлые участки грызть будет сильнее. Посему настройку правильную до идеала могут провести только нынешний СЦ Миртелс. В вашем случае у вас потеря сопротивления или в проводах или так настроили Голову - другого нет. Зазор должен быть 0,3 чёткий, щуп слегка задевает.

[rtven]

Я  делал  ТО в сервисном центре  всё мне поменяли. но царапать перестало только после настройки  параметр удержания у меня был 1    поставили вроде 10.  Сервисный центр помогал  по телефону(хорошо помог). уже пол года нет царапин.

[cyrax-neon]

Скажу так - не всегда изменение Удержания решает основную Задачу, в большинстве случаев  маскирует неисправность, которая начинает себя проявлять и в дальнейшем мешает выявить суть. Станок уже может начать работать не так как должен!  Лучше неисправность найти, чем ее маскировать. Когда вы заболеваете вирусом и у вас температура - можно выпить Парацетамол, который собьет температуру, а можно обратиться к Врачу, который назначит противовирусное. Если лечиться парацетамолом - в зависимости от заболевания может быть Летальный исход! Думайте сами. В любом случае Нужен квалифицированный Специалист Сервисного Центра Миртелс, только специалист знает все Алгоритмы и правильность работы оборудования в Целом.

3 минуты назад, rtven сказал:

Я  делал  ТО в сервисном центре  всё мне поменяли. но царапать перестало только после настройки  параметр удержания у меня был 1    поставили вроде 10.  Сервисный центр помогал  по телефону(хорошо помог). уже пол года нет царапин.

В каком году у вас было ТО в Сервисном Центре Миртелс?

5 минут назад, rtven сказал:

Я  делал  ТО в сервисном центре  всё мне поменяли. но царапать перестало только после настройки  параметр удержания у меня был 1    поставили вроде 10.  Сервисный центр помогал  по телефону(хорошо помог). уже пол года нет царапин.

Если у вас было удержание 1 а поменяли на 10 - то это все верно. При значении 1 он вообще работать не будет! Значение Удержания варьируется в норме в районе 10, может быть 9, а может быть и 12. Какого года у вас Станок?

7 минут назад, rtven сказал:

Я  делал  ТО в сервисном центре  всё мне поменяли. но царапать перестало только после настройки  параметр удержания у меня был 1    поставили вроде 10.  Сервисный центр помогал  по телефону(хорошо помог). уже пол года нет царапин.

При значении 1 удержания, если у вас станок Серии ТС после 2016, 2017  года выпуска  - не набьет ни одной картинки. Будет просто белое пятно.  У вас точно 1 стояло - с таким параметром станок не может пройти ни одного гравировального теста и вам не могли с таким параметром отправить.

[rtven]

Станок 2016 вроде.   ТО в зимой 23     Параметр удержания  стоял 1  и гравировало отлично  только царапало немного.  в итоге позвонил в сервис и под их руководством настроили при удержании 10. (Каким чудом он при  значении 1 работал не знаю)

[cyrax-neon]

Ясно. Главное, что сейчас станок работает и есть в СЦ Миртелс кто может оказать правильную и квалифицированную сервисную поддержку. Но в случае с Автором темы - увы, не так всё просто(

[Soaring man]

2 часа назад, rtven сказал:

Вот фото но плохо видно.

всю переписку вашу не читал, долго. Но я вижу что у вас бъет+царапает. Это решается настройкой удержания. А там просто царапает но не бъет. Это всё же больше похоже на провода, потерю контакта, искажение контакта

[cyrax-neon]

у Автора темы, если рассматривать тест сетку, то там отчётливо видно, что дефект проявляется не везде, где-то бьёт, а где-то царапает причём хаотичность присутствует, т.е. нестабильность - значит вариантов несколько: провода; обрыв внутри УГ, разъёмы/ включая db37, настройка УГ, блок питания, контроллер.

[Кирилл18]

@cyrax-neon ну вообще я делал теста раз 6, и на каждом тесте одинаковая пробивка, то есть полосы и где то не пробивает, места те же самые. Сегодня буду связываться со специалистом, он сказал попробует ударную головку перенастроить, а так сказали везти к ним на ремонт если не получится

[Кирилл18]

@Soaring man проблему удалось решить с помощью настройки как вы сказали удержания. В этом конечно мне помог специалист из миртелс, который удаленно подключился к станку и ввел необходимые параметры. Перед этим я все проверил по инструкции возможных причин, провода, зазор, ну как и описал выше и все вроде как в порядке. И только после перенастройки ударной головки проблема пропала, я провел ряд тестов и пока что все хорошо. Надеюсь, что проблема не проявится снова, но буду наблюдать за работой. Огромное спасибо сервису компании миртелс за постоянную поддержку с любыми вопросами, нигде не видел ещё такой вовлечённости и помощи) также всем спасибо за отклик на проблему, без вас бы не знаю что и делал бы)

[cyrax-neon]

[Винни-Пук]

1. Очень похоже на шлейф по оси Х.

2. Возможно юстировка по вертикали

3. В Роботиксе никаких магнитов нет, которые можно настроить дистанционно...
