Чпу по камню

[Zubenko]

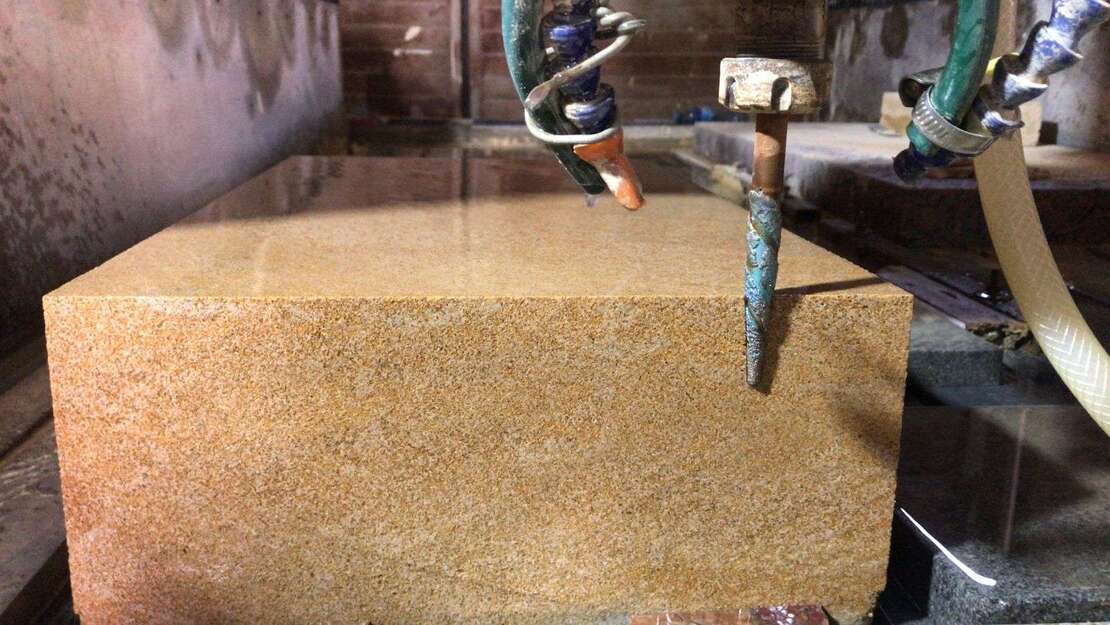

доброго времени суток, (я новичок) есть заготовка размера 600х350мм и 15мм толщина, запустил программу на станке, фриза заехала сразу в глубину и сразу нажал "стоп", просто испугался что фриза поломается или еще что-то случится, сохранил в этой точке программу. Вопрос, стоит ли продолжить работать станку или все же нужно что-то поменять? с фризой все пока нормально, не поломалась





[Wanderer3000]

Мало того, что поломается, но ещё есть вероятность, что гайкой в камень упрётся..)))

Но может и шпиндель остановить...Однозначно - прогноз неутешительный!)))

Изменено 28 апреля пользователем Wanderer3000

[Калуга]

Если Вы хотите сразу без черновой сделать весь рельеф, то надо учесть то, что рабочая часть фрезы была бы не меньше глубины рельефа. И надо переделать заготовку и УП, чтобы фреза начала работать не всей дурью, а постепенно входя в рельеф.

[zelenok]

1 час назад, Zubenko сказал:

запустил программу на станке

А фрезу привязал к заготовке?Сам проект на обработку раскуривал? Где там начало, где конец?

Чёртов камень никому не даёт жить спокойно

[Zubenko]

@zelenok не думал что даже в таких сферах найдутся токсики, ну ладно, русское комьюнити уже не удивляет

[YurgenAKA]

1 минуту назад, Zubenko сказал:

найдутся токсики

здесь весь цвет собрался, так что добро пожаловать.



если высота безопасности 200, смею предположить что ноль внизу заготовки, рельеф соответственно такой же высоты. . А фреза на вскидку 80 рабочей. дальше думаю понятно всё. мы конечно на гуще тут гадать умеем, но тогда и ответы будут густо разбавленные сарказмом и иже с ним. Инфы больше надо, чтобы ответ внятный получить. как составлена уп, с черновой, без, наклонное врезание, заход снаружи заготовки или в нё непосредственно сразу вгонять решили

?

[zelenok]

6 минут назад, Zubenko сказал:

найдутся токсики

Токсики?

Подумай-ты с нами или против нас?

На вопросы выше есть что ответить?

Опиши последовательность своих действий при запуске проекта в работу.

[Zubenko]

У меня мягко говоря стрессовая ситуация сейчас на работе, я сижу и не понимаю что мне делать, а часики тикают.

В общем и целом, главное не понимание для меня что мне вообще делать? Потому что такого объема работы я раньше не делал + ко всему я новичок и очень мало знаю в этой теме

Заготовка 600х350мм, толщина 15
Фриза 12см, 4мм диаметр кончика

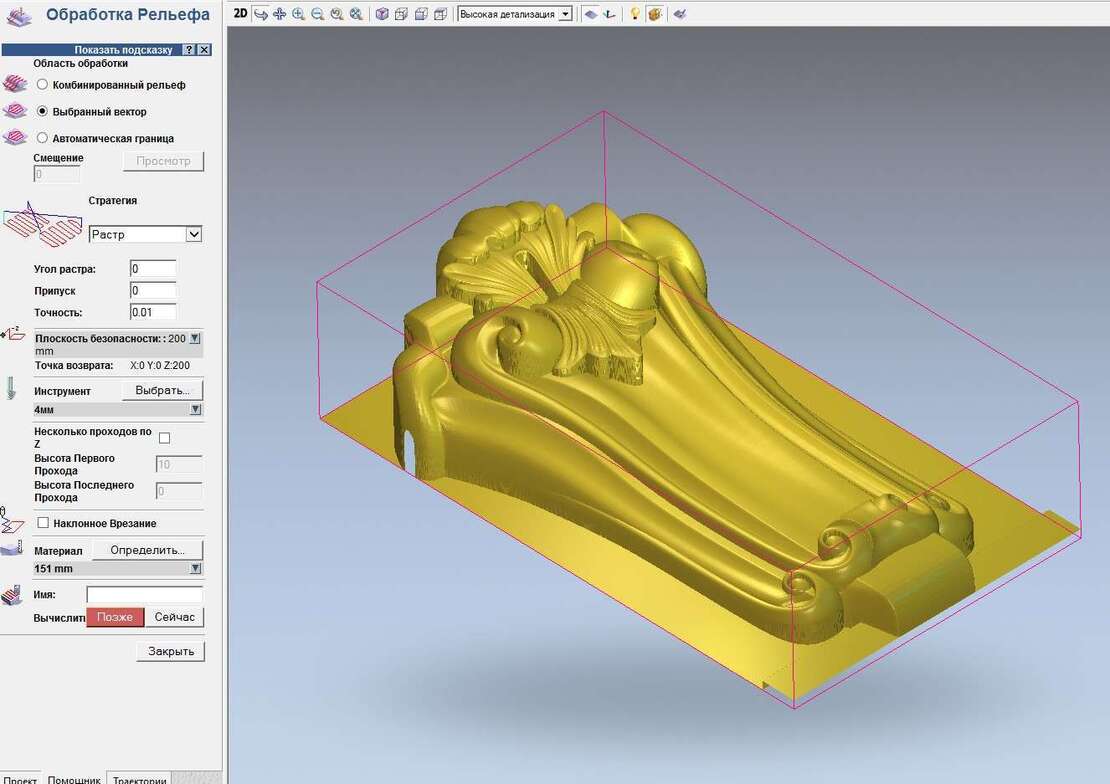

Я нарисовал ровные линии по периметру основного рисунка, далее выделил его как вектор и сделал обработку рельефа внутри вектора. Наклонное врезание на первой попытке не было включено в программе, надо включить но как правильно задать параметры не знаю, также я никогда не делал черновую обработку раньше, "заход снаружи или в нее" - не совсем понял что имеется ввиду, заход происходит в нее по оси Z.

Фриза зашла сразу в глубину и я на всякий случай остановил работу, чтобы узнать как лучше сделать программу, может я что-то упустил. У меня есть 1 человек у которого я спрашиваю как что лучше сделать, но в данный момент он не может помочь поэтому приходится на форумы лезть

[YurgenAKA]

у тебя стрессовая ситуация, а на форуме негодяи  не решают моментально твой вопрос, могли бы и догадаться, сколько высота рельефа, сколько рабочая часть фрезы, да?  фрИза 12см чего?   рабочего или общего? сколько ты ей прорезать за раз собрался? что ты в настройках ее прописал? каким шагом решил ее за раз щёлкнуть?

Если из тебя все эти данные  вытаскивать клещами нужно, то стрессовых ситуаций у тебя только добавится.

[Zubenko]

я немного дезинформации дал, толщина заготовки 15см, а вырез узора должен быть 5-7см, это я могу в арткам указать или человек который делал модель должен указать ?

[zelenok]

10 минут назад, Zubenko сказал:

это я могу в арткам указать

Редакция размеров происходит в момент установки модели в проект или инструментами редакции и деформации модели в проекте. Моделлер на этом этапе уже не причём

[Zubenko]

@zelenok да, но когда я указываю размер например 60мм, у меня рисунок становится более плоским, а не так как на первом скрине

[zelenok]

Всё верно, вы изменяете размеры модели или пропорционально, сохранив все галки во включённом состоянии при установке модели в проект по умолчанию, или начинаете искажать исходник на своё усмотрение в линейных размерах, мало того вы его ещё и можете задрать выше нижней кромки заготовки или опустить ниже.

Изменено 29 апреля пользователем zelenok

[Zubenko]

@zelenok согласен, когда пропорционально 60толщине делаю Х,У, то тогда узор становится маленьким относительно всей площади заготовки, в таком случае могу я как то сохранить Х,У (600,350мм) и толщина выреза 60мм, но также чтобы и плоский узор не был, а был как на первом скрине?

или это на уровне модели надо делать в условно 3d max? доступ к модели есть у меня

Изменено 29 апреля пользователем Zubenko

[zelenok]

Да, конечно. Галочки в столбиках под осями позволяют или сохранять пропорцию и заданный размер или искажать его по разному, поиграйтесь галками при установке модели, там всё интуитивно понятно и визуально видно и играться по разному можно пока пока не вставили модель в заготовку.

[Zubenko]

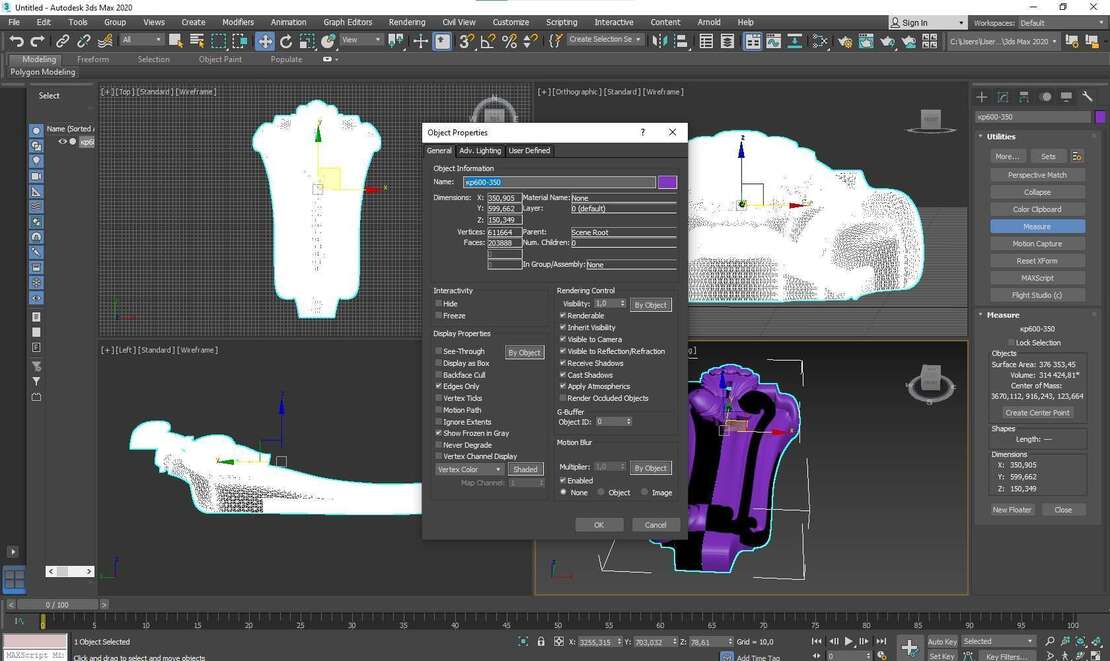

вот например в 3d max я вроде как могу изменить размеры по Z, но менять ничего не могу, как будто замок надо отключить где то чтобы появилась возможность редактировать

@zelenok мне нужно сохранить размеры по Х,У и сделать 60мм по Z, когда я снимаю галочку с Z и задаю ей 60, она становится плоской, а если не убирать галочку то модель становится маленькой потому что пропорции меняются для X,Y тоже

[zelenok]

Дык снимите галки на Х и У, а по Z задавайте сколько надо и сравнивайте на глаз, кружа в разные стороны, приближая и отдаляя(нравится-не нравится), других инструментов на этом этапе у вас всёравно нет

Можно убрать все галки и зависимости в размерах пропадут.

Изменено 29 апреля пользователем zelenok
