Станок едет дальше "дома"

[Zubenko]

Перед большим объемом работы решил попробовать сначала по "воздуху" прогнать программу, выключился свет, потом когда свет пришел пульт предложил чтобы я вернулся "домой", я согласился и станок поехал, на нижней левой точке когда доехал до конца начал биться в болт, получается что он "дом" проехал и едет дальше, я его остановил кнопкой "Стоп", далее нажал "Ок" и он встал туда куда нужно, раньше такого не было и станок нормально возвращался "домой", не знаю что случилось и как решить эту проблему



пульт RichAuto A18s
станок Beaver 1325MA

Изменено 7 мая пользователем Zubenko

[YurgenAKA]

судя по фото концевичку то совсем худо.... наверное поэтому не сработал.

[Zubenko]

@YurgenAKA по оси Y станок почему то едет дальше положенного, не могу понять почему, то есть он перед концевиком должен останавливать, а он едет до упора пока не нажмешь "Стоп", потом когда жму Стоп и потом Ок, он становится туда куда нужно, но мне нужно чтобы он сам ехал "домой" правильно, чтобы в случае чего если свет вырубят, чтобы я потом смог продолжить с места где станок остановился

[YurgenAKA]

23 минуты назад, Zubenko сказал:

едет дальше положенного

металлическим чем нибудь в концевик потыкайте, если светится - проверьте зазор до ответной части , которая его должна активировать, но если он уже проехал ее, смею предположить что ее либо отогнуло, либо его отогнуло, либо он помер.



[Zubenko]

@YurgenAKA знал бы я как он выглядит, на ютубе смотрю, небольшие устройства, но где их на станке искать не совсем понятно

[YurgenAKA]

1 минуту назад, Zubenko сказал:

знал бы я как он выглядит

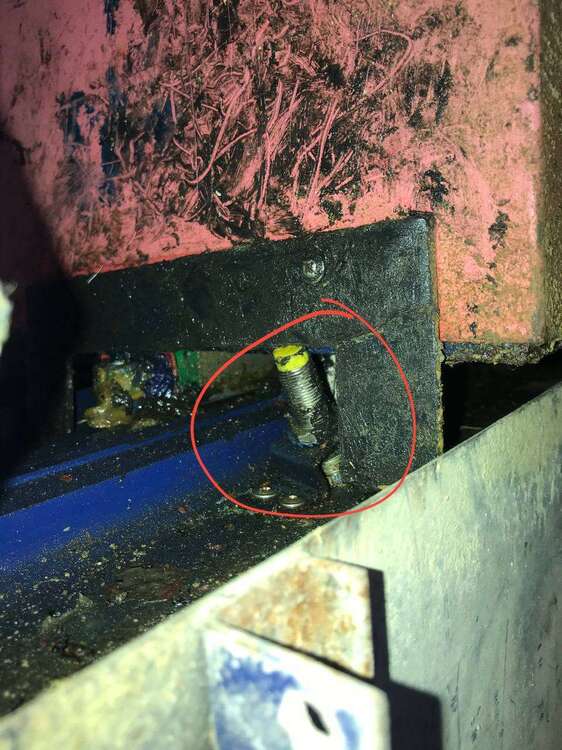

Ну он у вас на фото как раз обведён же. фигня с желтой пластмассовой шляпкой))))



[Церетели]

2 часа назад, YurgenAKA сказал:

металлическим чем нибудь в концевик потыкайте, если светится - проверьте зазор до ответной части

по фото как будто он механический нажимной, но это не точно

[YurgenAKA]

2 минуты назад, Церетели сказал:

он механический нажимной

на фото обычный индуктивный датчик.

 если дело в нем , только нужно уточнить нормально открытый или нормально закрытый.

На нем написано .

NPN   или PNP

[Connar]

Нифига там станок боевой

[Wanderer3000]

В 07.05.2024 в 16:50, YurgenAKA сказал:

на фото обычный индуктивный датчик.

 если дело в нем , только нужно уточнить нормально открытый или нормально закрытый.

На нем написано .

NPN   или PNP

NPN  или PNP - это в зависимости какой полюс он коммутирует + или -...... А нормально открытый или нормально закрытый, это другое - NO или NC !!!

Ему нужен NPN NO(Normal Open), чтобы при срабатывании на низкий уровень(логический 0) переключал, то есть по простонародному - на массу замыкал.

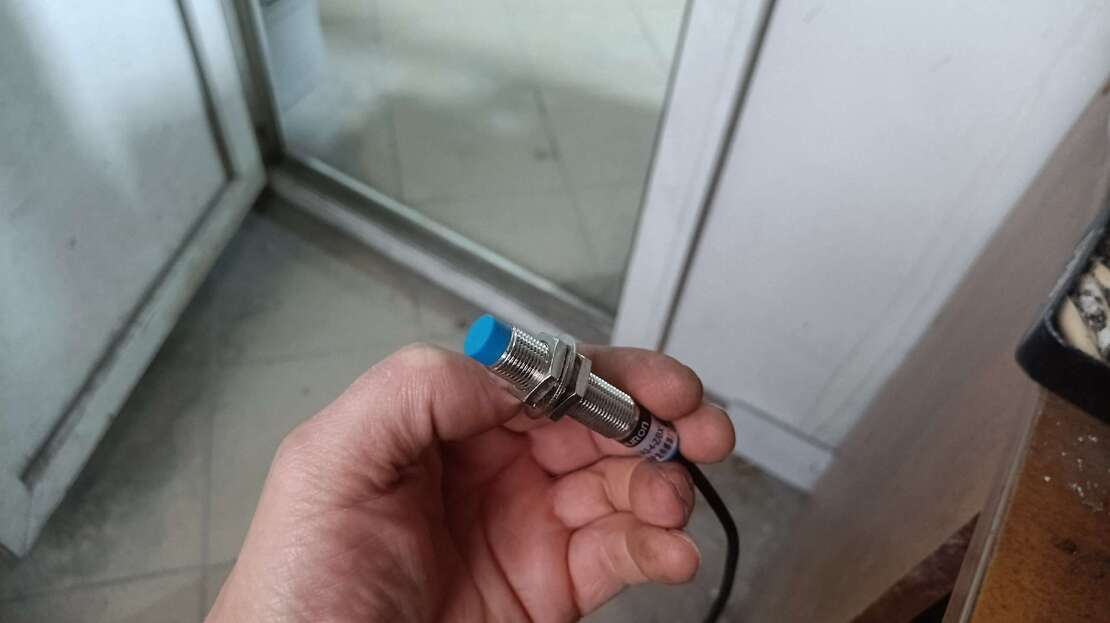

Вот такой: https://cnc-tehnologi.ru/datchiki-kontsevye/induktivnyj-datchik-lj12a3-4-z-bx

В 07.05.2024 в 13:32, Zubenko сказал:

то есть он перед концевиком должен останавливать

Не перед, а на концевике, примерно на середине!!! Зазор должен быть миллиметра 2-4 ! А так он его просто свернул..

В 07.05.2024 в 16:45, Церетели сказал:

по фото как будто он механический нажимной, но это не точно

Ну, теперь уже стал нажимным, когда на него станок нажал!..А до этого был индуктивным....

Изменено 8 мая пользователем Wanderer3000

[Wanderer3000]

Попробовать выровнять крепежную пластину, выставить рабочий зазор...Если концевик живой остался по счастливой случайности, то будет работать! Ну, а если нет, то тогда под замену!..
