Принтер konica minolta 7450 печатает с полосами

[mikki]

Компания,  которая строит качественно профиль:  “Европейские керамические технологии”-  ищите в интеренете.

[basilok]

@mikki Тебе ли, как представителю фирмы Baltea D.C. не знать, что они качественные профиля как и твоя фирма Baltea D.C.,  делают качественные профиля по бумаге !!!!  Пытаещься притянуть сюда своих коллег ??? Так они же твои конкуренты!!! Ни кто и не спорит, вполне возможно что профиля и качественные и ни чего удивительного, с одним НО - как и у тебя профиля сделаны по бумаге, а не по обожженному изделию!!! Людям не нужно видеть как будет выглядеть изображение на бумаге при просмотре в режиме экранной цветопробы в Photoshop. Людям нужно опираться на то, что будет после обжига и редактировать еще до печати и не удивляться что получается после обжига с профилем сделанным по бумаге.

Изменено 4 ноября, 2024 пользователем basilok

[Костик-керамика]

И так, продолжаем, причина шероховатой заготовки найдена!

Начну сначала, тонер MZ селеновая группа с флюсом, брал в Иваново.

Заготовки Екб (кстати по качеству не очень, вся глазурь в пузырях).

Зпекал изначально 850, получалась шероховатое фото и сильно выгорало,

При 790 цвета получались лучше, но такая же шероховатость.

Окончательно предположил, что флюса маловато, вследствие нудно обжигать при большей температуре, и о чудо 950 и я достаю идеально гладкий керамогранит.

У меня в голове несколько вариантов, добавить флюс в тонер или в лак, но и возможно, что термопара на печи некорректно работает, что и приводит к такому результату.

[severnyi]

3 часа назад, Костик-керамика сказал:

 и о чудо 950 и я достаю идеально гладкий керамогранит.

Тонер то живой после 950?

[Костик-керамика]

В том и дело что да, поэтому одно из предположений что термопара врёт

[severnyi]

Ну так и жги тогда на 950 если все четко получается. Печи все разные, все индивидуально. Надо режим обжига подбирать.



Непонятно только как на 850 сильно выгорало, а на 950 норм. Страно как то. Действительно че то не то.

[Костик-керамика]

4 часа назад, severnyi сказал:

Непонятно только как на 850 сильно выгорало, а на 950 норм. Страно как то. Действительно че то не то.

При 950 получился цвет как и при 850 сильно бледнее фото не стало

[vitalya]

попробуй выдержку делать больше, но не на конечной температуре. конечную температуру опусти до 800, выдержка 20 мин. выдержку 60 мин сделай на 740. если не провалится тонер, поднимай конечную по 10 градусов

[severnyi]

2 часа назад, Костик-керамика сказал:

При 950 получился цвет как и при 850 сильно бледнее фото не стало

Даже 850 много для мз селен классик флюсованого тонера. Он выгорает, ты же сам писал что при 790 цвета ярче,насышенее!!! Как вот выше Виталя посоветовал, попробуй 800-810, потолок, просто выдержка более длительное время, чтобы тонер утонул глубже,впекся, это как вариант, незнаю что будет если еще флюса добавить, да и надо ли. Тебе еще как подберешь режим обжига, придется профиль под это дело строить, чтобы результат после обжига, был предсказуемый.

[Костик-керамика]

8 минут назад, severnyi сказал:

Тебе еще как подберешь режим обжига, придется профиль под это дело строить, чтобы результат после обжига, был предсказуемый.

Как раз в этом направлении и двигаюсь, сначала хотел строить профиль, но понял что нет смысла пока этого делать, надо сначала режим обжига подобрать, как минимум я рад что знаю в каком направлении двигаться, всем большое спасибо!

[Samara63]

Я китайский тонер жгу на 850 на ростовском керамограните без выдержки и флюса. Идеальный глянец.

[Fart]

Здравствуйте, а принтер вы  тоже с Китая покупали уже заправленый?

[Костик-керамика]

В общем длительные изыскания закончились на данный момент неудачей, нашёл в 200км от себя человека который занимается профилированием, но к сожалению ни разу не сталкивался с фотокерамикой, но согласился попробовать.

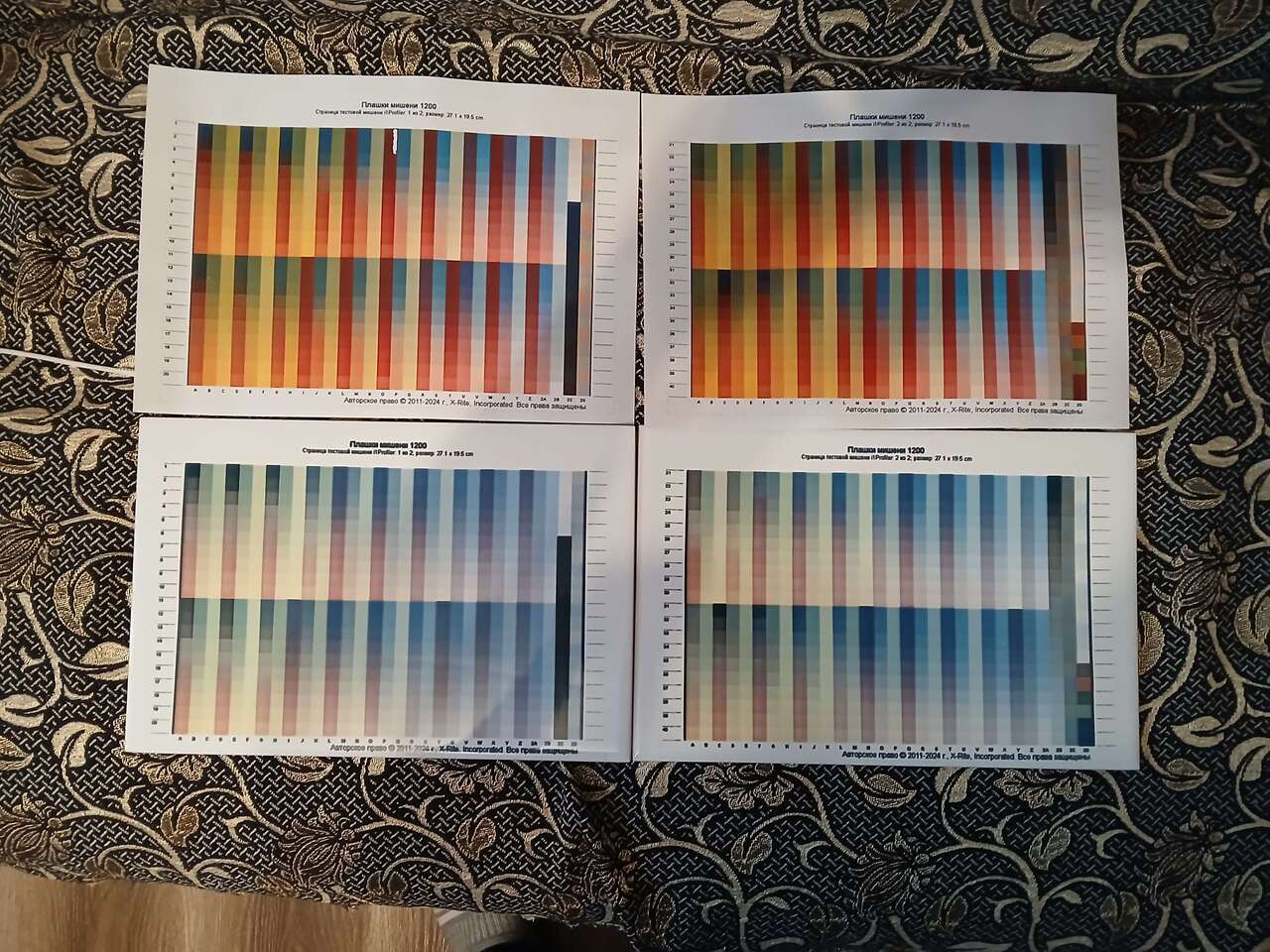

После окончательной настройки температурного режима запек плашки мишени для спектрофотометра (Тонер MZ селеновая серия).

По итогу вышел результат никакой.

В какую теперь двигаться сторону не представляю

Изменено 27 декабря, 2024 пользователем Костик-керамика

[basilok]

@Костик-керамика Какая температура обжига ???

[Костик-керамика]

@basilok нагреваю до 940 потом снижаюсь до 890 и выдержка 40 минут.

Я выше уже описывал что при меньших температурах заготовка шершавая, это минимальная температура кода заготовка на выходе гладкая. И не факт что ьермопара настроена четко и тображается точная температура.

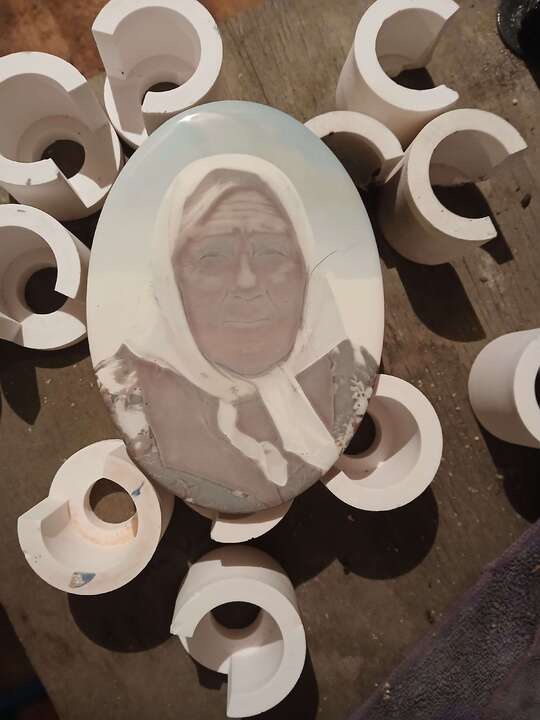

Вот что получается при той же температуре при печати без профилей.

Изменено 27 декабря, 2024 пользователем Костик-керамика

[basilok]

@Костик-керамика Ты явно и 100% пережигаешь !!! Печь какая??? Позвони, поговорим. Контакты в профиле.

Изменено 27 декабря, 2024 пользователем basilok

[Костик-керамика]

@basilok

Делали на заказ

Камера 700х500х330

[Soaring man]

33 минуты назад, Костик-керамика сказал:

Делали на заказ

Камера 700х500х330

сколько обошлась?

[Костик-керамика]

@Soaring man 96000р

[Soaring man]

@Костик-керамика а сколько может стоить большая, под плитки 120х60 ?

[Костик-керамика]

@Soaring man не могу знать, не изготавливаю печи.

[shufan]

940 это очень много. 820 и 10 минут выдержки как наберёт данную температуру.

[Костик-керамика]

Подведу итоги:

Благодаря наставничеству @basilok завершены мучения по настройке печи и принтера, естественно не бесплатно.

В итоге перенесена термопара по высоте в центр печи, для корректного снятия температуры, и настроен температурный режим запекания, внесены изменения в настройки принтера и ОС, и самое главное профилирования и вот результат:

Слева: до профилирования, справа:

После Справа: до, слева: после
