Неровный контур при гравировки по оси y (сауно/лазерный)

[Oxota]

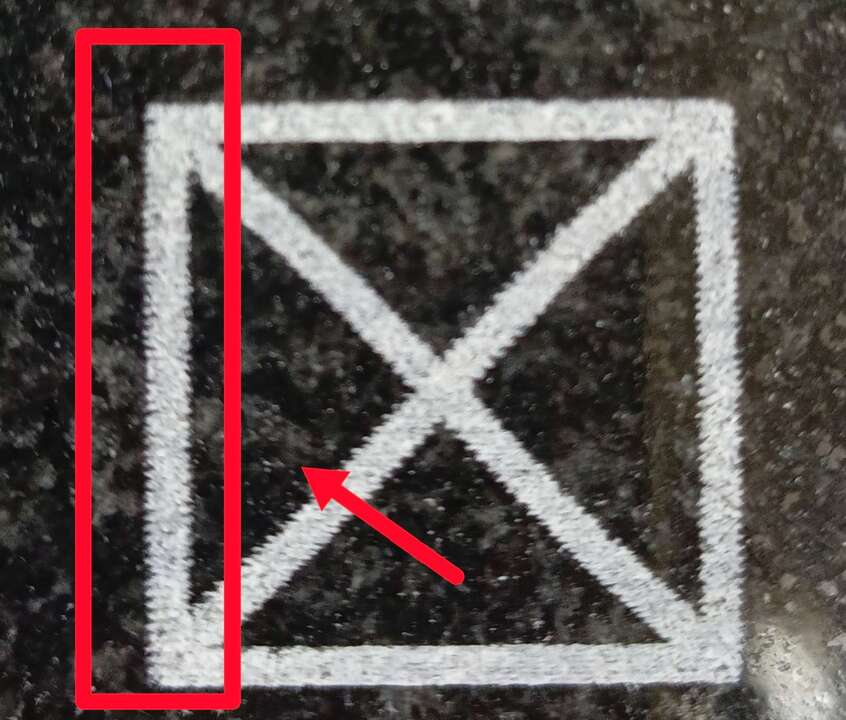

Пользователи лазерных станков сауно подскажите норма или нет что при смешении станка по У линия рваная как на фото(квадрат 2.5см*2.5см/шаг0.2 /скорость 14 000)? Я на лазерных станках до этого момента не работал , но уже понимаю что это фигня какая-то. На этом станке до меня работал человек и у руководства особо претензий не было к качеству гравировки.

[basilok]

@Oxota А руководство твое смотрит через лупу на гравировку???Зачем так увеличивать и смотреть???При таком увеличении и печать нормальным принтером будет косячной казаться.

Изменено 20 февраля пользователем basilok

[Oxota]

@basilok нет конечно 🤣 я когда работал на ударнике у меня все лини горизонтальные и вертикальные были ровные , а тут даже на простой геометрии какие-то штрихи вот и закрались сомнения что при гравировке портретов и тд будут такие же .

[АлександрTv]

Не должно быть так

[zelenok]

С ненастроенным бэклаш(ами) именно так и должно бытьНо как их называют в сауне не представляю

[basilok]

2 часа назад, АлександрTv сказал:

Не должно быть так

А как должно быть, когда шаг по вертикали шире точки прожига??? Внизу в красной рамке хорошо это видно. Вот, тот же самый эффект на принтере. Уменьшь изображение и ни чего не видно.

Изменено 20 февраля пользователем basilok

[Oxota]

Если такие полосы норма то что будет с портретом на камне?деталей не будет ? Если он так максимально белый передает то что с полутонами будет 🤔 (к примеру такая ретуш)

[basilok]

51 минуту назад, Oxota сказал:

Если такие полосы норма

А кто тебе сказал что это норма ??? Настраивай станок. zelenok указал же на косяк, да его и так видно.

[Oxota]

Грубо говоря это может быть люфт портала на сколько я понял ? И по идее его можно в настройках компенсировать умешьнием скорости или подобными костылями ?

[aazt]

@Oxota какая скорость ? и квадрат  ваш можно файлом сюда

[minus]

Как  в LaserCut не получится убрать такое( не помню как называется эта процедура , но она там есть).

На станке Сауно это тоже можно сделать, но очень сложно, Саня сказал устраняй люфт на оси Х, прогу править сложно, можно станок вывести из строя, когда я поинтересовался о возможности данной процедуры он рекомендовал  убирать на  люфт оси Х.

На гайке центральный винт можно подтянуть, но не всегда это помогает, если она болтается без корпуса, ей кирдык.

Пробуй снижать скорость, задержку при переходе на новую строку и разгон увеличить.

Ну а если не помогает - менять гайку или попытаться шарики пересыпать.

[ПавелСерп]

В 20.02.2025 в 09:44, Oxota сказал:

Пользователи лазерных станков сауно подскажите норма или нет что при смешении станка по У линия рваная как на фото(квадрат 2.5см*2.5см/шаг0.2 /скорость 14 000)? Я на лазерных станках до этого момента не работал , но уже понимаю что это фигня какая-то. На этом станке до меня работал человек и у руководства особо претензий не было к качеству гравировки.

уменьши разрешение и не будет видно от слова совсем... так же есть режим маркеровка- если прям идеальные линии хочешь... но это заморочь... у сауно есть шикарный мануал по станку- попробуй сперва его прочитать... это помогает

В 20.02.2025 в 22:23, Oxota сказал:

Грубо говоря это может быть люфт портала на сколько я понял ? И по идее его можно в настройках компенсировать умешьнием скорости или подобными костылями ?

нет... это не люфт портала- инструкцию прочитай

[Oxota]

Всем спасибо проблема решена 👍
