Датчик уровня. Ошибки и проблемы

[Bair107]

Здравствуйте. Помогите, пожалуйста, разобраться с ситуацией. Отправляли на апгрейд до 8 версии блок управления от 7 станка, пришел блок, поставили на станок и откуда не возьмись появляется ошибка уровня датчика 8, мол лапка ниже иглы. Запускаем гравировку, игла не обращая внимания на датчик едет вниз, пока не упирается в заготовку и после этого срабатывает ошибка.



1) Головка  болтика была сильно стерта, поставили болтик м3, как рекомендуют в инструкции, ошибка не ушла. (нужно отметить, что до апгрейда все работало на ура)

2) С уровнем этой головки игрались по разному ошибка не уходит.

3) Проверили работу датчика, при нажатии пальцем вверх значения меняются хорошо, после чего возвращаются в исходное с погрешностью 3 единички, получается все в норме, как по инструкции.



Звонили в сауно, не совсем внятно, неуверенно и без объяснений, но сказали, что проблема скорее всего в датчике уровня и нужно его менять, стоит он, как оказалось, 7 т.р.



Перед тем, как его все таки заказывать, хотел проконсультироваться с любимым форумом, какие действия можно еще попробовать и что проверить в данной ситуации, прежде, чем заказывать этот датчик, который может и не решить проблемы.(как то уж неуверенно говорили про него в сервисном центре).

Заранее, большое спасибо!

[Kseon]

А магнит тот же?

[Bair107]

А магнит тот же?

Да, магнит тот же. Ставили магнит с датчиком на другой станок, проблема остается. Т.е. исключили проблему проводов и блока управления. Похоже придется все таки заказывать этот датчик. Но я опасаюсь, что если не поможет, придется еще и магнит покупать. А исключить магнит без сверления доп. дырок не представляется возможным, т.к. крепления датчика на 7 другие нежели на новых станках.

[nemoX]

я гдето на форуме читал, что нужно проверить маленький магнитик внутри датчика уровня, если он возвращается назад с погрешностью 3 единицы то в полне вероятно , что этот магнитик балтается, отсюдо может и быть проблемма . за сауно как за автовазом прежде чем работать нужно всё перебрать ))

[Vladimir B]

Помогите пожалуйста, где можно купить датчик уровня на сауно 6,1, а то мой уже совсем не хочет работать. Может кто обновлялся, рассмотрю вариант покупки бу.

[дионис]

Была точно такая проблема: ни замена кабеля Z, ни замена кабеля R, ни зачистка контактов - не помогало. Обратился в сервис и как всегда ответ у них один: везите к нам. Но все оказалось банально: от вибрации приоткрутилась гайка крепления вала и как-то чуть-чуть провернулся вал датчика.

Решение: проворачивал вал в разные стороны понемногу и каком-то положении ошибка исчезла. Установил гровер и затянул гайку посильнее. Больше ошибка не появлялась.

Получается что положение вала относительно корпуса датчика "архиважно"? У меня вал пракрутился конкретно. Как восстановить (методом тыка)?

На этой плате стоит контроллер для преобразования инфы с абсолютного датчика положения в приемлемую форму для дальнейшей передачи на центральный контроллер, в принципе решение пошевелить или поджатьконтакты правильное.. Но я делал так, выкидывал , контактную группу и впаивал провода на прямую, все таки лучший контакт это пайка , особенно там где присутствует вибрация....

Должен ли этот контроллер стоять в корпусе неподвижно? У меня он свободно болтается хотя на обороте платы следы похожие на точки клея?

[дионис]

Была такая проблема,перелапатил все провода,датчик уровня новый ставил,контакты,отсылал на прошивку,решилось все заменой платы контроллера.

Сколько обошлась замена платы контроллера?

[Andro]

Вернул старую плату 7,2 обменяли на новую 8.0 с доплатой 17т рублей.

[bmikola]

Помогите пожалуйста, где можно купить датчик уровня на сауно 6,1, а то мой уже совсем не хочет работать. Может кто обновлялся, рассмотрю вариант покупки бу.

http://www.svaltera.ua/catalog/inkrementalnye_enkodery/      корейский енкодэр для версии 6,1 покупал на этой фирме

[popov-r]

та жа самая проблема с датчиком на сауно при поднятии лапки изменяютца данные и при работе то вверх пднимаетца то станок поднимает в чем загон не знаю раньше купил новы й поставил и работает норм походу датчик накрывается меняю раз в год

[olga_308]

А по каким критериям можно подобрать датчик уровня на сауно 6, может кто покупал и знает. У меня стоит ЛИР-137А, но он выпускается с разным уровнем точности и может его можно заменить хоть на корейский какой-нибудь...

[древний]

Как на меня Питерская ЛИРа надежнее  корейца, хотя можно подобрать по класу точности, опять вопрос? Для 6ки?Зачем? Если я не ошибаюсь на базе AS 5045 .Пробуйте.

[Валик]

Autonics korea

E30S4-3000-6-L-5

[olga_308]

Вполне возможно, что Питерская ЛИРа надежная, у меня она отработала много лет, и возможно еще бы работала пока ее не стукнули. Решив поменять энкодер на аналогичный, я связалась с заводом изготовителем, так как его маркировка оказалась не совсем стандартная (они сами не знают, что они сделали и документация у них уже нет - давно было, видать и в правду надежный энкодер был). Дело в том, что оптическое разрешение (имп/оборот или имп/дюйм) у моего датчика - 6250, а у них стандартные они 5000 а потом сразу 8000 и еще делятся по классу точности, да и стоимость приличная. Вот думаю если заменить на Autonics korea E30S4-3000-6-L-5 а у него имп\оборот 3000, не заметит ли наглой подмены мой станок?



[древний]

Не должен, попробуйте поискать б\у, у многих остались еще с пятерок.

[arcibbald1984]

Парни кто сталкивался Ошибка"лапка датчика уровня R ниже чем игла или ослабте пружину.Че делать та?

[Storn]

исправлять, прочитать инструкцию, если лень читать - позвонить в САУНО

[Ellis]

7 часов назад, arcibbald1984 сказал:

Парни кто сталкивался Ошибка"лапка датчика уровня R ниже чем игла или ослабте пружину.Че делать та?

То и делать! А еще говорят: "баба за рулем.......

[древний]

Биссссс!

[древний]

 Столкнулся с очень большой чувствительностью зазора. Гремит как трактор, но зазор держит при любом наклоне.  Есть движки на 0.9гр, а у нас стоят 1,8. Может кто знает, будут ли изменения в мягкую сторону при замене . Я никогда не работал с шагом 10 по зет, хоть и рекомендовал как это сделать. Вопрос. Слышны ли рывки изменений уровня? Меня беспокоит нездоровый гул.

[kalistratoff]

@древний стоит на одном с шагом 10 (лапка микросхемы одна исключена) работает так же как и на шаге 4  разницы нет. Шаговики мощные с 8В

[древний]

Если кому интересно, убрал гул с зазора уменьшением тока . Пока работает тихо и чисто.

[Мойша Степан]

В 8 апреля 2017 г. в 13:06, arcibbald1984 сказал:

Парни кто сталкивался Ошибка"лапка датчика уровня R ниже чем игла или ослабте пружину.Че делать та?

Ну, вот, как всегда посмеялись над человеком.

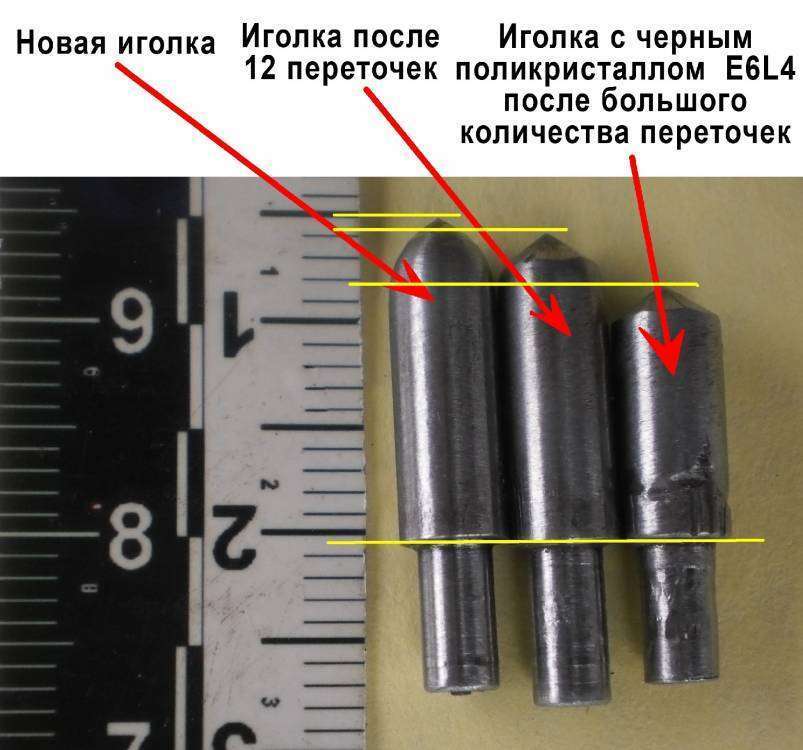

Вы поставили иглу, которая короче предыдущей. Это случается, когда иглы у Вас от разных производителей или же игла стала короче вследствие многократных переточек. Например, вот так:



У меня иголка с черным поликристалом имеет вставку длиной 5 мм. Я использую такие иголки для гравировки текста. Вследствие переточек иголка стала намного короче. Соответственно, если поставить такую иголку, расстояние между шариком лапки датчика уровня и кончиком иголки больше нормы. Вам просто необходимо отжать два винта крепления пластины, к которой крепится датчик уровня, и приподнять её немного вверх. Затем зажать винты. После смены иголки на нормальную, необходимо произвести обратную манипуляцию.


[kalistratoff]

@SaNDJorj или просто выкрутить винтик или закрутить который уровень отслеживает

[Мойша Степан]

Я иголки меняю почти на каждом камне (портрет - текст) поэтому мне проще два винта пластины открутить:
