Проблемы со станком, Сауно часть 2

[Quik]

провод М - прозванивается отлично. Спасибо за дельные советы, буду менять, посмотрим изменения. Ато я уже двигатель шаговый разобрал, там все в порядке. Наверное стоит уже все провода менять, бывали моменты с вертикальными и горизонтальными полосами, но менял настройки, скорость и проходило..

[древний]

В проводнике провода, образно, двадцать маленьких жилок. Их общее сопротивление, образно20 Ом. Провод с постоянном движении теряет с среднем какое то колличество маленьких жилочек. При остатке одной жилы ваше сопротивление по логике возрастет до 200ом, и звониться будет. Но это я рассказал как доктор Комаровский, для тех кто Букварь скурил.

 Не трогайте шаговый двигатель, Вы, можно сказать впервые пошли против логики, хотя ... совет бывалого , обратитесь индивидуально, и я вам помогу решить вопрос на уровне бытового.

[BOR]

Ну если не бьет то провод R не надо трогать,  когда переломан R то станок полосит или царапает стеллу.   А если М переломан то может не бить..   Но меня смущает , что станок резко престал бить.   Если б провод переломен то он постепенно начинал бы то бить то небить. То есть контакт то нет......

Самый простой метод проверитьт провод если нет нового.   Так личили мы на скорую руку..

1 Вскрываеш кожух с проводами.

2 Находиш провод М и определяеш участок сантиметров 30-40 где идет изгиб провода во время работы.   В других прямолинейных участках ему нечего ломаться

3 Вскрываеш нажом изоляцию общию и растягиваеш каждый проводок по очереди.   Там где переломан он растягется сразу .   Разрезаеш, зачищаеш, скручиваеш вручную    и включаеш в работу .  Пока не получиш новые провода



А тест магнита я так полагаю не работает...

Бывает   случаи когда примитивная вещь   , выпадает алмаз из иглы,   станок продолжает работать а изображения нет....

Может сам магнит работает а коромысло с иглой не зажато на валу и стоит на месте



[Quik]

Сегодня поставил новый провод М, снова выскакивает ошибка нр18. Зазор выставляет и сразу выскакивает ошибка.



Тест магнита не работает. Игла в порядке.



Какие могут быть еще варианты решения ?

[razor]

Такое ощущение, что разорвана цепь между магнитом и платой(в самой голове или в проводке между разъемом на задней панеле блока и платой). Если есть возможность покинуть другую голову. Попробуй пошурудить контакты под черной заглушкой на голове, ну и провода идущие к плате.

[Quik]

скидывал крышку, снимал контакт, обратно поставил, все провода пошевелил - без изменений.. судя по всему голову менять ? на самой плате та что под черной крышкой могло что либо выбить/сгореть ?

[Александр]

Quikили голову на перепроивку





[razor]

Голова 60000р. если свою отдашь будет дешевле. Поменяешь голову, а проблема в плате.

[древний]

Ну это может быть просто датчик т. Но может и что то в плате.

[дионис]

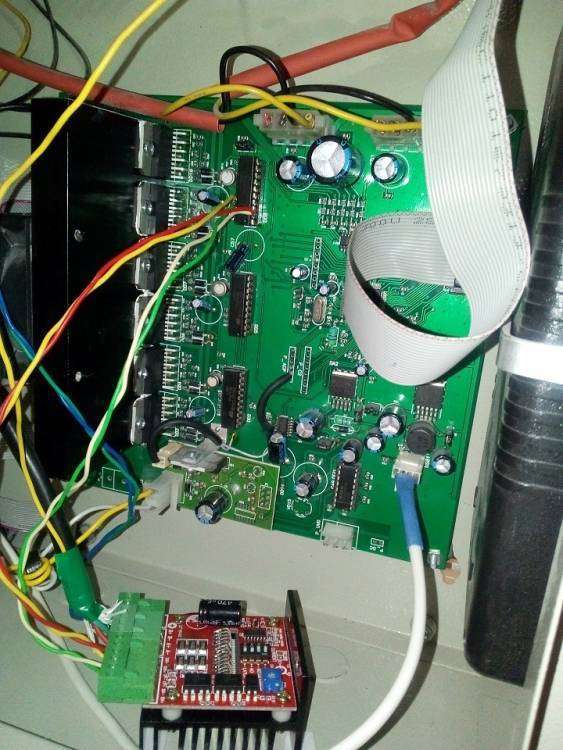

После замены сгоревшего драйвера ( на более новую модель) и заодно провода по Z движок и вал соответственно стал отрабатывать по уровню рывками с вибрацией и шумом, периодически "спотыкается" на белых местах и смещается по Х. И сколько вольт положено на движки не могу найти 1.3-2.2 подскажите кто помнит.

[noct]

А что мешало заменить микросхемы сгоревшие? Чем городить колхоз.

И наверное стоило бы полностью отключить сгоревший драйвер от питания и убрать все элементы, коли пошла такая пьянка.  Возможно падение мощности просто.

[дионис]

noct Огороды городим из за отсутствия знающего тему спеца. Выбор не велик или сами или в Беседы. По поводу тока на моторы не подскажете?

[Mystery]

1 час назад, дионис сказал:

noct Огороды городим из за отсутствия знающего тему спеца. Выбор не велик или сами или в Беседы. По поводу тока на моторы не подскажете?

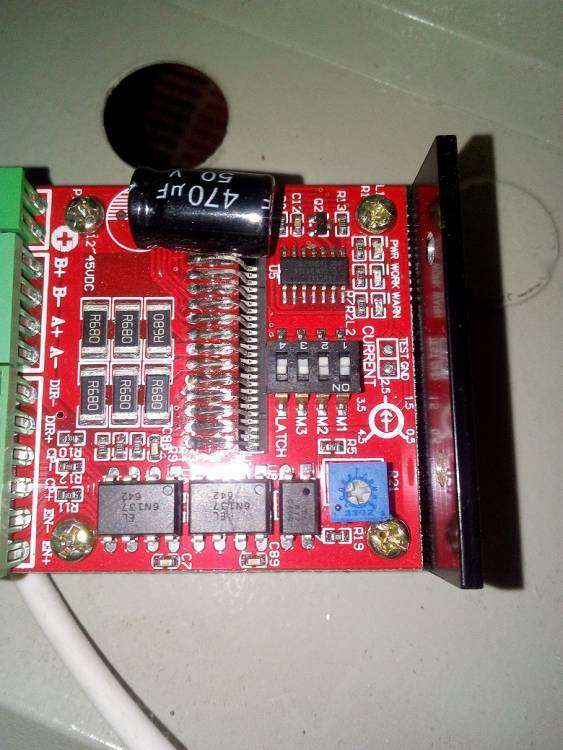

Ток надо выставить как по паспорту на движок. И он равен Vref*1.45. Vref меряется в контрольной точке TEST на плате возле переключателей.

Если точнее Io = (1/3 × Vref) ÷ RNF, где в вашем случае RNF=0.2267.

И ещё - не забудьте выставить делитель шага. В том положении что на картинке он нормально работать не будет.

А какие двигатели у вас стоят?

[дионис]

Обычные сауновские движки (квадратные)  GD57STH51-2804A

[Mystery]

36 минут назад, дионис сказал:

Обычные сауновские движки (квадратные)  GD57STH51-2804A

Для этих двигателей ток 2.8А, соответственно Vref надо выставить 1,93В. Можно в пределах 1,7В - 1,9В.

[дионис]

Mystery Спасибо.

[Mystery]

Отпишитесь, как заработает. Мягче ли будет двигатель работать и прочее. Может кому интересно будет. Для такого дела можно и плату развести, если нормально будет пахать.

[дионис]

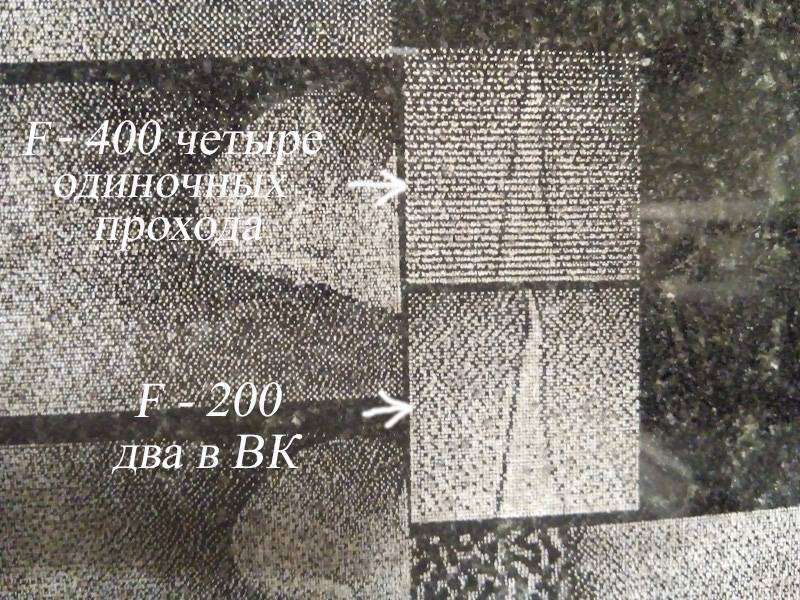

Mystery Изменили максимально шаг по оси Z и накрутили ток на глаз ( замерить было не чем ) Работать по Z стал мягко и тихо без рывков. Но "матрас" не прошёл.)))

[Mystery]

3 минуты назад, дионис сказал:

Но "матрас" не прошёл.

Какой матрас, можно фото?

[дионис]

Mystery

[древний]

Ну это может быть и механическая ошибка, исключите ее, тогда легче искать сбои по  электронной части.

[дионис]

древний Механику однозначно нужно перебирать но без опытного человека (даже удалённо) задача архисложная.)))

[древний]

дионис Увы, одно без другого не работает. Как бы оно и не совсем сложно, но знать надо. Чем лучше работает механика, тем меньше нагрузка на электронику, естественно - это стабильность.

[дионис]

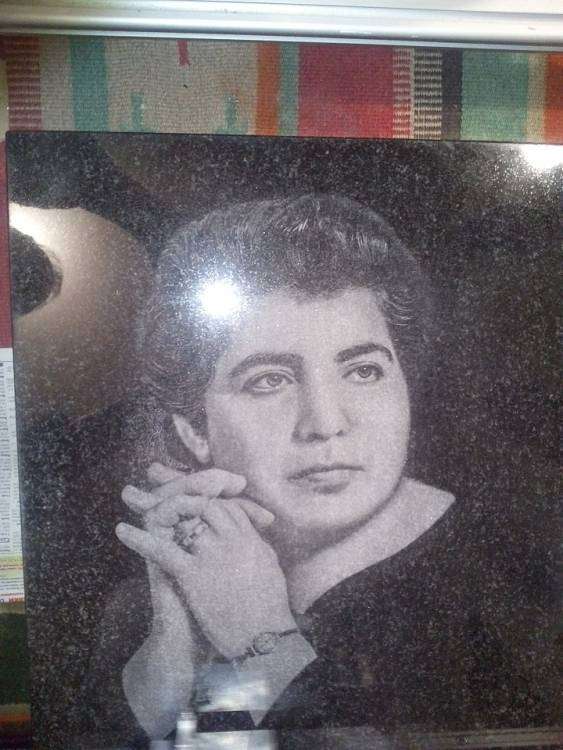

Станок снова чудит, кто может понимает где собака зарыта? Помогите советом. На одиночных проходах невозможно работать.

[abri]

Не издевайтесь над станком, не пользуйтесь максимальной скоростью 400.

Попробуйте одиночный проход на скорости 200-250

Такое ощущение, что идя в одну сторону игла бьёт, а возвращаясь в другую сторону не бьёт (на скорости 400 в одиночном проходе)

Или возвращаясь проходит по той же строке (в начале строки смещение на 2 строки, а в конце строки не смещается на след строку)
