Проблемы со станком, Сауно часть 2

[minus]

@Покусяка  не знаю, правильно ли делаю ,

но я выкручиваю правый винт на корпусе гайки швп (тот который фиксирует корпус к гайке) и большим 150мл

медицинским шприцом продавливаю солидол пока он не полезет сбоку гайки

солидолом смазываю так же и линейные направляющие, а потом беру уже десяти кубовый шприц

с трансмиссионным маслом и через иголку прокапываю винты и направляйки дополнительно.

Но перед этим всем, хорошо бы это всё промыть керосином.

[Покусяка]

керосина нет, есть вэдэшка)

26 минут назад, minus сказал:

продавливаю солидол

а литол подойдет? или это одно и то же

[minus]

11 минут назад, Покусяка сказал:

а литол подойдет? или это одно и то же

это пластичные смазки разница в них есть, но в данном случае подойдут обе.

[Paintressa]

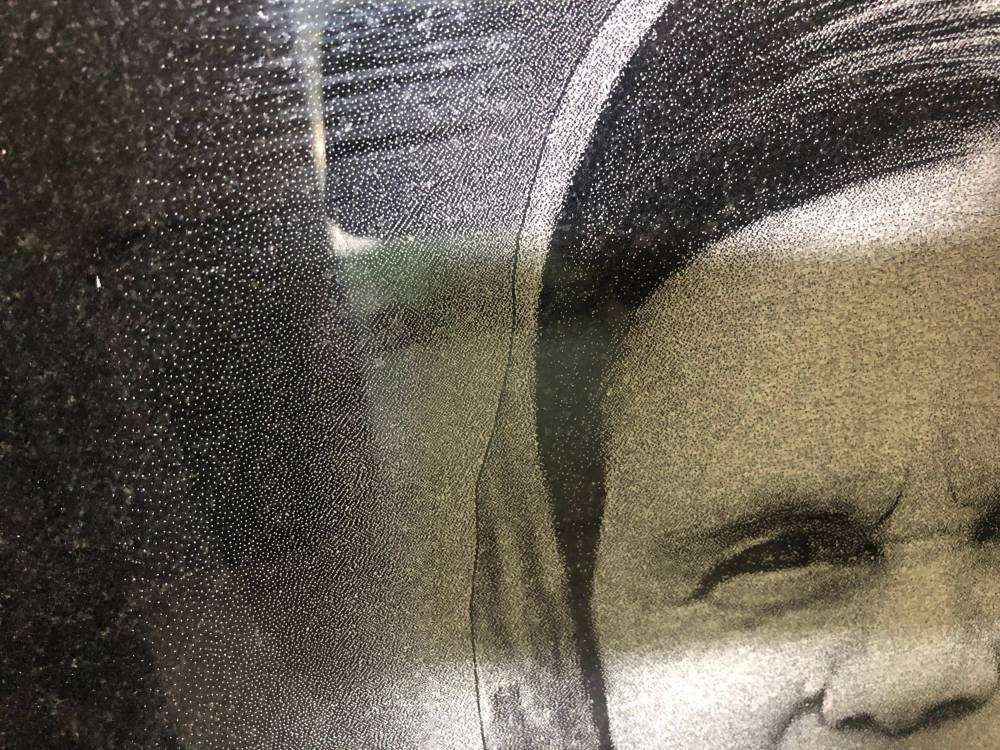

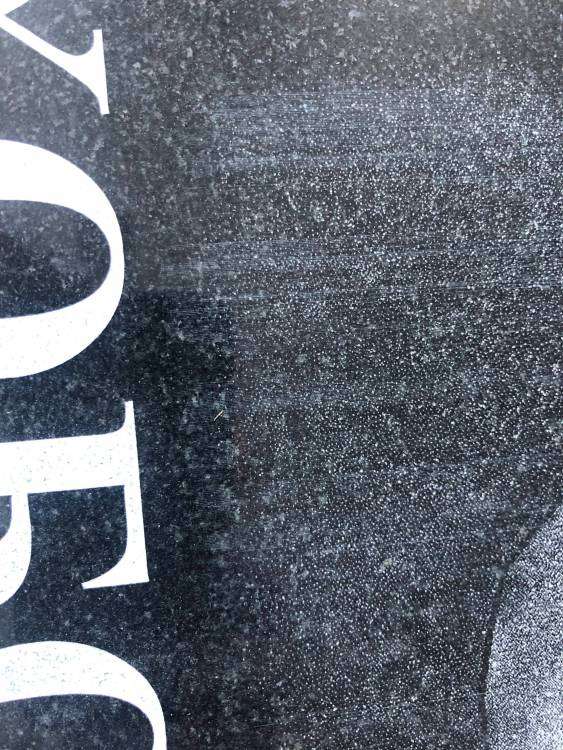

При гравировке.. особенно текста появляется еле заметный фон от лапки датчика уровня, кто как с этой проблемой справляется? Лапка датчика новая.

[minus]

31 минуту назад, Paintressa сказал:

При гравировке.. особенно текста появляется еле заметный фон от лапки датчика уровня,

на полимере я в такое поверю, но на граните...

 это точно не игла?

А стелла чистая?

Так то очень сложно поцарапать гранит шариком от подшипника.

[igors]

1 час назад, Paintressa сказал:

фон от лапки датчика уровня, кто как с этой проблемой справляется

скорее всего на китайском камне это может происходить когда лапка бегает по пыли от гравировки  и проблема решается одним путем чистка камня после пробивки  либо пылесосом либо тряпочкой или кистью



Изменено 1 июля, 2021 пользователем igors

[WERTY]

А в се потому, что все эти ваши лапки датчика, шарики, винтики, подшипники - это прошлый век, к камню ничего не должно прикасаться, кроме самой иглы

[Валик]

Интересно где это такое?

[Totentanz]

@Валик видимо у ручника

[Роман 1501]

01.07.2021 в 15:21, Paintressa сказал:

При гравировке.. особенно текста появляется еле заметный фон от лапки датчика уровня, кто как с этой проблемой справляется? Лапка датчика новая.

Проблема в полировке камня, при хорошей полировке такого эффекта не бывает. Способ борьбы простой и давно отработанный - натираем камень воском до гравировки, тем самым закрываем открытые, недополированные поры. После гравировки просто протираем ветошью. Сразу убиваем двух зайцев прячим косяки полировки и не допускаем следов от лапки датчика. А так как у нас весь камень плохо полирован, следовательно все стелы не задумываясь натираем.

[Alexey19851]

Возник вопрос - при гравировке в какой то момент возникают глюки - мотор оси Z делает один два оборота резко, при этом на гравировке полосы темнее/светлее и через некоторое время встает с ошибкой "резкое изменение уровня". Кабель подкинули. Не помогло, муфты/разъемы все ок.  Смотрю показания датчика уровня в простое плавают в пределах -1 до 2 (это норма такое поведение ? До этого как то внимание не обращал-но по моему в прошлый раз когда смотрел так и было). Блок оси z который ходит по направляющей ходит более туго чем по остальным осям, попробовал местами поменять - ничего не дало. Блок с Z по другим направляющим летает а на направляющей Z любой ходит туго, сама направляющая чистая, без дефектов. С ней может что то случится ? Пока вариант менять датчик уровня.

[katalist]

1 час назад, Alexey19851 сказал:

Возник вопрос - при гравировке в какой то момент возникают глюки - мотор оси Z делает один два оборота резко, при этом на гравировке полосы темнее/светлее и через некоторое время встает с ошибкой "резкое изменение уровня". Кабель подкинули. Не помогло, муфты/разъемы все ок.  Смотрю показания датчика уровня в простое плавают в пределах -1 до 2 (это норма такое поведение ? До этого как то внимание не обращал-но по моему в прошлый раз когда смотрел так и было). Блок оси z который ходит по направляющей ходит более туго чем по остальным осям, попробовал местами поменять - ничего не дало. Блок с Z по другим направляющим летает а на направляющей Z любой ходит туго, сама направляющая чистая, без дефектов. С ней может что то случится ? Пока вариант менять датчик уровня.

А может проблема в каретке?

[Alexey19851]

Я на пробу переставлял на ось Z , с горизонтальной (самой длинной и меньше всего ходящей), Без результатов, та что с оси Z  на горизонтальной ходит легко, а та что с горизонтальной при установке на Z  ходит с некоторым усилием, но с геометрией направляющей по идее ведь ничего случится не может ? выработки на ней нет, гнуться её вроде тоже не с чего. Или такую вероятность не исключать ?

И опять же по логике даже если туговато то как только мотор на сколько то сдвинет её и датчик r укажет покажет смену положения он ведь должен остановится а не крутить по инерции (я не думаю что в процессе работы с обмоток мотора снимается напряжение чтоб он свободно вращался), или логика регулировки уровня иначе работает ?

Изменено 30 августа, 2021 пользователем Alexey19851

[katalist]

По инерции мотор не крутится после остановки. Все каретки должны ходить мо направляющим с одинаковым усилием, если где то ходит туго-надо разбираться. Часто бывает проблема именно в каретке. Направляющие как правило не страдают.

[Alexey19851]

Вот я тоже сомневаюсь что дело в направляющей, но каретки местами менял и та что с Z ходит легко по другим осям. Новой подкинуть у меня само собой нету.  Причем по направляющей Z ходит туго не везде, при прогоне рукой каждый раз в случайном месте ощущается усилие и потом снова легко. Мотором вверх вниз гоняет без клинов.

Тогда получается что мотор промахивается по команде мозгов(датчик не датчик вопрос открытый но). А с датчиками уровня проблем не встречалось чтобы показания плавали именно во время гравировки ? При поиске - один раз увидел еще такой момент - R стоит в 0 и вообще не реагирует на изменение положение "шарика" .  Из за чего грешу на датчик.

[katalist]

43 минуты назад, Alexey19851 сказал:

Вот я тоже сомневаюсь что дело в направляющей, но каретки местами менял и та что с Z ходит легко по другим осям. Новой подкинуть у меня само собой нету.  Причем по направляющей Z ходит туго не везде, при прогоне рукой каждый раз в случайном месте ощущается усилие и потом снова легко. Мотором вверх вниз гоняет без клинов.

Тогда получается что мотор промахивается по команде мозгов(датчик не датчик вопрос открытый но). А с датчиками уровня проблем не встречалось чтобы показания плавали именно во время гравировки ? При поиске - один раз увидел еще такой момент - R стоит в 0 и вообще не реагирует на изменение положение "шарика" .  Из за чего грешу на датчик.

То что показания датчика не меняются, может быть из-за провода R. Если стоят штатные провода, рекомендую менять на новые качественные.



Изменено 31 августа, 2021 пользователем katalist

[Alexey19851]

Было один раз, пока списал на глюки. Провод один заменил, на датчики уровня, как и писал, но не помогло.

Провода новые, у Сауно взяты. Но старые их же как то понадежнее выглядят. Сами более дубовые, провод к датчикам уровня вообще из двух составлен (видать одного на нужно количество жил не было), такое ощущение что эти проходят меньше чем те что были. Но это так оффтоп.

После этого разбирал все разъемы , осматривал пайки. Все продергивал глядя на показания. Повторить не удалось.

Изменено 31 августа, 2021 пользователем Alexey19851

[Alexey19851]

Во общем направляющую установил другую. Ход стал ровный и легкий, но проблема осталась. Все таки похоже на датчик уровня, как можно проверить ? И вообще ремонтировал ли их кто или только замена ?

[katalist]

11 часов назад, Alexey19851 сказал:

Во общем направляющую установил другую. Ход стал ровный и легкий, но проблема осталась. Все таки похоже на датчик уровня, как можно проверить ? И вообще ремонтировал ли их кто или только замена ?

Датчик уровня проверяется легко - заходите в меню зазор, относительно линейки или микрометром двигаете датчик уровня на одно и тоже расстояние несколько раз. Значения должны быть всегда одинаковами. Если значения разные или не выходят в 0 при отпущенном датчике, значит надо ремонтировать датчик уровня или попробовать поменять провод R на заведомо исправный (новый с Сауно не факт, что нормальный).

[Alexey19851]

Это сделал,только как в руководстве (упереть в плиту и поднимать опускать ),в руководстве написано что допустимая погрешность в 3 единицы, в неё укладывается. Как комплект на замену придет попробую, пока может времянку спаяю из МГШВ (больше ничего по месту не достать) .

А сам датчик на каком принципе ? Резистивный или холла ?

[katalist]

2 часа назад, Alexey19851 сказал:

Это сделал,только как в руководстве (упереть в плиту и поднимать опускать ),в руководстве написано что допустимая погрешность в 3 единицы, в неё укладывается. Как комплект на замену придет попробую, пока может времянку спаяю из МГШВ (больше ничего по месту не достать) .

А сам датчик на каком принципе ? Резистивный или холла ?

Там на принципе Холла. Сам датчик цифровой.

[ШеР]

Приветствую! Кто то встречался вот с такой проблемкой? Вроде как датчик уровня , точнее этот болт с напайкой делает полосы. Почему не пойму. На мраморе хорошо в работе видно , что после датчика полосы . Причём не всегда а прерывисто , может полосу в 5-10  см  сделать , а затем всё нормально выбивать. Может слишком сильное прижатие датчика к поверхности Я че то в замешательстве, посоветуйте , что может быть и как поправить.

3 болта менял , все новые, результат у всех один .

Изменено 2 сентября, 2021 пользователем ШеР

[Alexey19851]

17 часов назад, ШеР сказал:

3 болта менял

Может партия такая ?  От шариков как то замечал что когда пыли много в местах где он ходил бывает камень выглядит чуть мутным но это легко стиралось тряпкой и далее никак не мешало (это на граните ).

[ШеР]

03.09.2021 в 12:37, Alexey19851 сказал:

Может партия такая ?  От шариков как то замечал что когда пыли много в местах где он ходил бывает камень выглядит чуть мутным но это легко стиралось тряпкой и далее никак не мешало (это на граните ).

На остальных 3х станках те же стоят , всё  норм.

[Alexey19851]

Тогда наверно только пружина и остается. Ну как совсем фантастический вариант - может ось на которой планка с шариком подклинивает - и он не может свободно и царапает (иногда и чудеса случаются, кто бы мог подумать что с геометрией направляющей планки Z что то случится может, кому не скажи все удивлены).
