Помогите разобраться с ArtCam

[minus]

37 минут назад, Connar сказал:

Скажите в каком формате файлы сохранять тогда

для чего  сохранять ?

чёт там много лишних символов, вот в таком формате для NC студии сохраняю .

37 минут назад, Connar сказал:

а седня сказали надо под NC студию сохранять в

а вчера как было?



Изменено 14 марта, 2023 пользователем minus

[Connar]

2 часа назад, minus сказал:

нету такого в 18 версии.

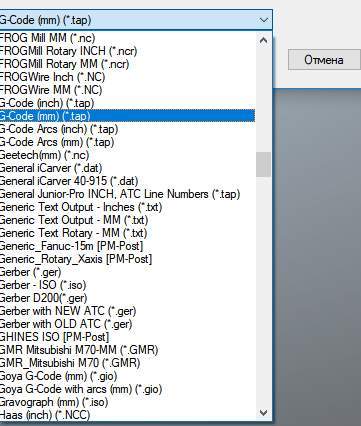

а было вот так до сегдня ) просто я смотрел в 12м аркаме так сохраняют все в видео. и в 18м продолжил так же.

[minus]

так тебе постпроцессор нужен что ли?

https://disk.yandex.ru/d/YMxO67VuPgs7KQ

лови.

а сюда засунь его





ну или где там у тебя АртКам установлен , в какой папке.

и он у тебя появится в списке при сохранении УП



Изменено 14 марта, 2023 пользователем minus

[Connar]

он уже в папке был точно такой же только расширение присваивает другое

DESCRIPTION = "NC-Studio  (*.NC)"
;
FILE_EXTENSION = "NC"

твой

DESCRIPTION = "NC-Studio  (*.CNC)"
;
FILE_EXTENSION = "CNC"

мой.

а этот совсем другой внутри

Цитата

;
; Axyz configuration file
;
; History
;
; Who When     What
; === ======== ========================================
; BEM 01/04/94 Written
; bem 21/03/00 Added DESCRIPTION and FILE_EXTENSION fields
; bmd 09/04/03 Added Arc support and changed units to INCH
; bmd 01/03/04 Added toolchange support
; bmd 13/01/05 Modified Arc Call Out/Tool Description
; bmd 13/01/05 Changed to metric
; SGB 02/04/13 Changed for CANCAM from AXYZ Post\
; SGB 02/04/13 Changed the code for CANCAM
; SGB 08/04/13 Removed START = "[N]G91G28Z0" and START = "[N]G28X0Y0"
; SGB 24/05/13 Added ATC
; JVG 29/10/13 extra info on CANCAM ATC, this post is NCS controller (NC Studio)
; tpb 22/01/15 Copied and renamed to this post so that people can find it by NC Studio
;
;
DESCRIPTION = "NC Studio CANCAM_Arc mm ATC (*.nc)"
;
FILE_EXTENSION = "nc"
;
;
UNITS = MM
;
; Cariage return - line feed at end of each line
;
END_OF_LINE = "[13][10]"
;
; Block numbering
;
LINE_NUM_START     = 0
LINE_NUM_INCREMENT = 10
LINE_NUM_MAXIMUM   = 999999
;
; Set up default formating for variables
;
; Line numbering
FORMAT = [N|@|N|1.0]
; Spindle Speed
FORMAT = [S|@|S|1.0]
; Feed Rate
FORMAT = [F|#|F|1.1]
; Tool moves in x,y and z
FORMAT = [X|#|X|1.3]
FORMAT = [Y|#|Y|1.3]
FORMAT = [Z|#|Z|1.3]
; Arc Centre Cordinates
FORMAT = [I|@|I|+1.3]
FORMAT = [J|@|J|+1.3]
; Home tool positions
FORMAT = [XH|@|X|1.3]
FORMAT = [YH|@|Y|1.3]
FORMAT = [ZH|@|Z|1.3]
;
; Set up program header
;
START = "[N]G00 G21 G17 G90"
START = "[N]G00 G40 G49 G80"
START = "[N]G71"
START = "[N]T[T]M6"
START = "[N]G43[ZH]H1M8"
START = "[S]M03"
START = "[XH][YH]"
;
; Program moves
;
RAPID_RATE_MOVE        = "[N]G00[X][Y][Z]"
FIRST_FEED_RATE_MOVE   = "[N]G01[X][Y][Z][F]"
FEED_RATE_MOVE         = "[N][X][Y][Z]"
;
FIRST_CW_ARC_MOVE      = "[N]G02[X][Y][I][J][F]"
CW_ARC_MOVE            = "[N]G02[X][Y][I][J]"
;
FIRST_CCW_ARC_MOVE     = "[N]G03[X][Y][I][J][F]"
CCW_ARC_MOVE           = "[N]G03[X][Y][I][J]"
;
;
TOOLCHANGE = "[N]M5"
TOOLCHANGE = "[N]T[T]"
TOOLCHANGE = "[N]M6"
TOOLCHANGE = "[N]G43[ZH]H[T]M8"
TOOLCHANGE = "[S]M03"
;
;Setup Toolchange Commands
;
; End of file
;
END = "[N]G00[ZH]"
END = "[N]M09"
END = "[N]G00[XH][YH]"
END = "[N]M30"



[zelenok]

27 минут назад, Connar сказал:

а этот совсем другой внутри

У меня прям дежавю начинается десятилетней давности Постпроцессоры-то ещё, особое колдунство

[goshanjke]

можете подсказать почему так долго обрабатывает 3д смещением?

всё, вижу , коэффициент 4 стоит.

сообщение на форуме никак не удалить? которое отправил

[goshanjke]

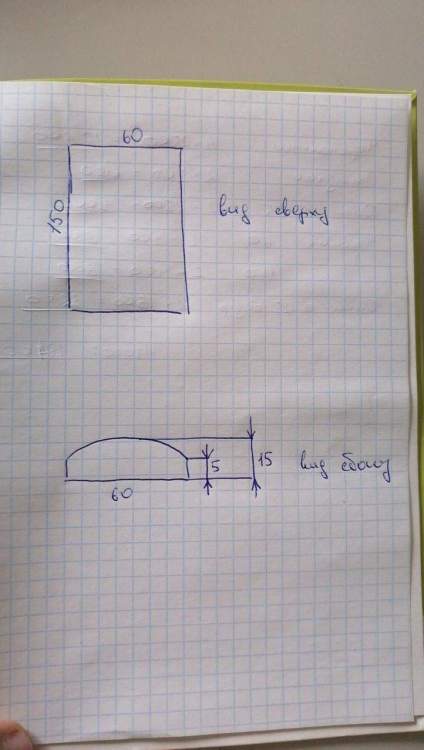

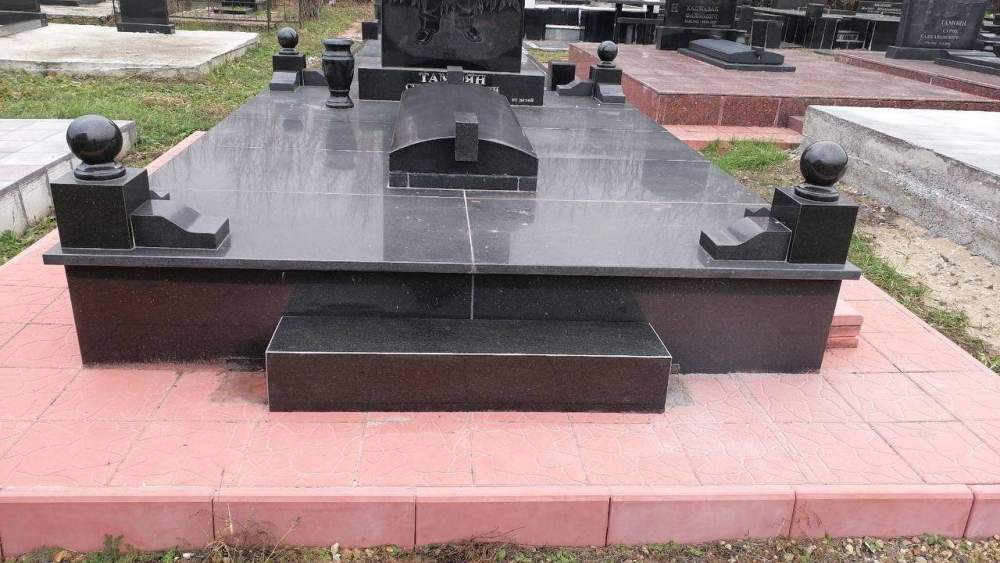

не получается / не соображу как  правильно задать форму надгробной в арткаме, может кто подскажет

Изменено 30 марта, 2023 пользователем goshanjke

[Калуга]

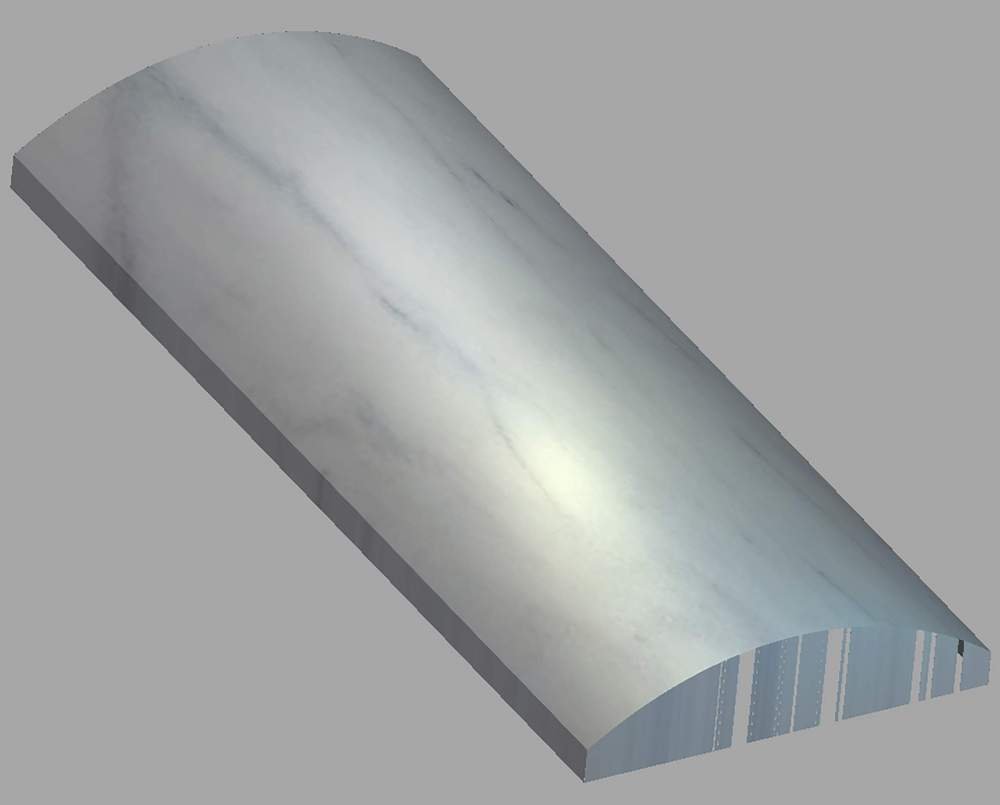

Как сделать не скажу, просто скачай STL-ку и фрезеруй.

https://disk.yandex.ru/d/KrT4CTHpiLbtkA







[goshanjke]

@Калуга спасибо большое

да уж, уж больно много снимать надо, 3д смещением получится до 10см глубину взять , как думаете? @Калуга. проще заказчику тогда отдать резчику работу
