Ошибка станка 3/05, неисправен датчик уровня R


Рекомендуемые сообщения

Всё! Полтергейст раскрыт.

Виноват оказался провод R. Хотя я его и поменял в первую очередь. Но и новый провод оказался бракованным. После полгода мучений, я решил пойти по второму кругу и разобраться, где собака порылась. В кладовой нашёл комплект старых-старых проводов, взял оттуда провод R. Сначала кинул его напрямую без укладки в лотки. Два дня станок так отработал без сбоев. Потом убрал старый провод R (который был как бы новый), вместо его уложил этот б/у-шный. Вот уже полтора месяца (с 18 октября) ни одного сбоя...





Так что не всё новое - хорошее.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 57
  • Создана
  • Последний ответ

Топ авторов темы

  • Мойша Степан

    12

  • древний

    6

  • Mastergranit

    6

  • Tishina lebed

    4

  • 4 недели спустя...

Доброго всем здравия. С наступающим Вас, дорогие форумчане. Появилась проблема с датчиком R. Станок новый, еще года нету. ни с того ни с сего при запуске доходит до места гравировки, проверяет зазор, опускает иглу и в момент когда уже должен бить выдает ошибку 3/03 сбой датчика R. Самое интересное что на ноуте высвечивается только что станок не в главном меню а на блоке станка ошибка. ПОМОГИТЕ! Может у кого какие мысли есть?????

Ссылка на комментарий
Поделиться на другие сайты

Я уже описал эту проблему выше, мы меняли всё по очереди.

Рекомендую начать с простого и наиболее вероятного: поменяй провод R.

Я с этого и начал, но новый провод тоже оказался с браком. Пришлось полгода мучиться, пока всё-таки не нашли истинную причину.

Я уже описал эту проблему выше, мы меняли всё по очереди.

Рекомендую начать с простого и наиболее вероятного: поменяй провод R.

Я с этого и начал, но новый провод тоже оказался с браком. Пришлось полгода мучиться, пока всё-таки не нашли истинную причину.



Если замена провода не поможет, привози станок в январе ко мне. Я буду делать профилактику своим станкам (чистка, смазка, настройка), глянем и твой агрегат. (Могилев-Бобруйск - 110 км через Кировскую "Смаженку", если ещё не кушал, попробуй, кафе возле автостанции).

Ссылка на комментарий
Поделиться на другие сайты

Спасибо за предложение, буду иметь ввиду. Все разъемы пересмотрели, плату ( места пайки) под микроскопом, провод r позвонили, результат пока 0. Станок ещё на гарантии, поэтому будем ждать когда россияне отгуляют и буду звонить.

Когда порешаю проблему отпишусь.



Ссылка на комментарий
Поделиться на другие сайты

3 часа назад, Mastergranit сказал:

...провод r позвонили, результат пока 0...



Дело в том, что "плохой" провод отлично прозванивается. Но в работе при изгибе даёт сбой.

Ссылка на комментарий
Поделиться на другие сайты

Слабо конечно верится что за 5 месяцев провод вышел из строя, но все возможно. А где провода брали??? У производителя???

Ссылка на комментарий
Поделиться на другие сайты

Который бракованным оказался - в САУНО, плюс пару раз заказывали здесь на форуме у Валика, а сейчас нам местный "Кулибин" паяет.

Ты просто попробуй провод поменять, напрямую кинь от ящика к приводу Z и всё станет сразу ясно - провод это или нет.

Если нет запасных проводов, свяжись с Джаник (здесь на форуме есть), она из Могилёва, у неё свой станок, явно старые провода есть, думаю даст проводок на время проверить.

А нет, приезжай ко мне. Я недели через две буду свои станки "шаманить", если нужно раньше, стучись ко мне в личку, договоримся на удобное тебе и мне время.

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

Всем привет. Короче не дождался я Шамана из Москвы и полетел сам туда. Поменяли сразу новый провод R , все равно ошибка. Подкинули новую голову- все работает. Потом поставили на мою голову новый датчик и все ок. Самое интересное что потом поставили мой датчик в свой станок и он заработал у них. ВОТ вам и ПРИКОЛ!!! Короче проблема решилась и хорошо, только причина непонятна))) Работает, трудится уже неделю без сбоев. Кстати, Шаман по станкам уже в Минске появился из Сауно. Так что если проблемы какие есть то к нему. Легко конечно чинить при полном наличии запчастей. Провод мой старый и рабочий остался у меня, так что если что могу поделиться на пробу. ВСЕМ УДАЧИ И НЕ ЛОМАТЬСЯ.)))))))

Ссылка на комментарий
Поделиться на другие сайты

16 минут назад, Mastergranit сказал:

только причина непонятна)))

Причина понятна, там датчик критичен к углу. Достаточно лапку было немного на другой угол провернуть. :)

Ссылка на комментарий
Поделиться на другие сайты

так крутил его и туда и сюда, снимал и ставил, ничего. Раньше ругался что маленький зазор между иглой и датчиком, поэтому крутил не раз его. МИСТИКА))))

Ссылка на комментарий
Поделиться на другие сайты

1 час назад, Mastergranit сказал:

Всем привет. Короче не дождался я Шамана из Москвы и полетел сам туда.

Я же предлагал обойтись "малой кровью". Не гнал бы 700 километров до Москвы, а приехал бы к нам (всего 100). У меня запасной датчик есть, можно было бы проверить.

Ну, хозяин-барин. И сколько за "ремонт" они слупили?

Ссылка на комментарий
Поделиться на другие сайты

Ничего, по гарантии. А вообще датчик стоит 7000руб. Я был в Москве по другим вопросам. Пришлось и этот в повестку дня включить.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

Помогите пожалуйста с проблемой !Станок сауно , версия 7.2 .При нажатии кнопки вниз выскакивает ошибка 3/01 Сбой датчика R.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Коллеги, я для всей своей мастерской решил проблему датчика уровня R, дело оказалось в том, что кабеля по R и T когда входят в серенький коннектор - они там плохо зафиксированы, внутри самой серой штучки, и в особенности в месте выхода из коннектора.

У меня несколько месяцев назад был сменен магнит и комплект кабелей, и начала постепенно все чаще и чаще выпадать ошибка уровня R, пока наконец неделю назад на портрете не появились полосы. Вдобавок начал выдавать все чаще а потом каждый раз датчик Т.

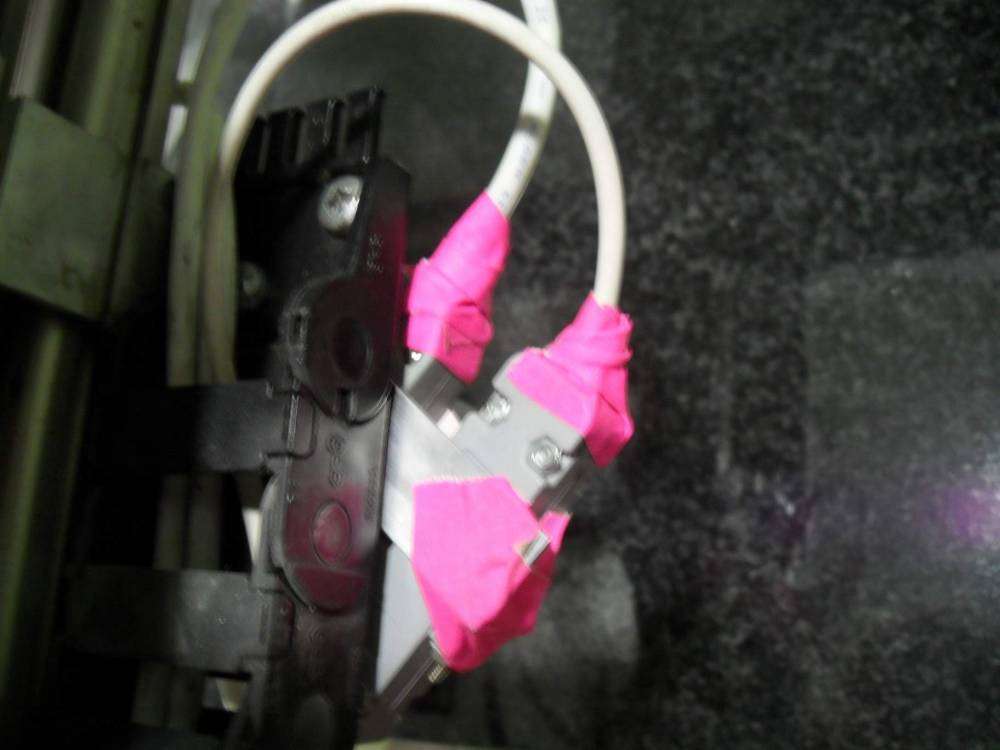

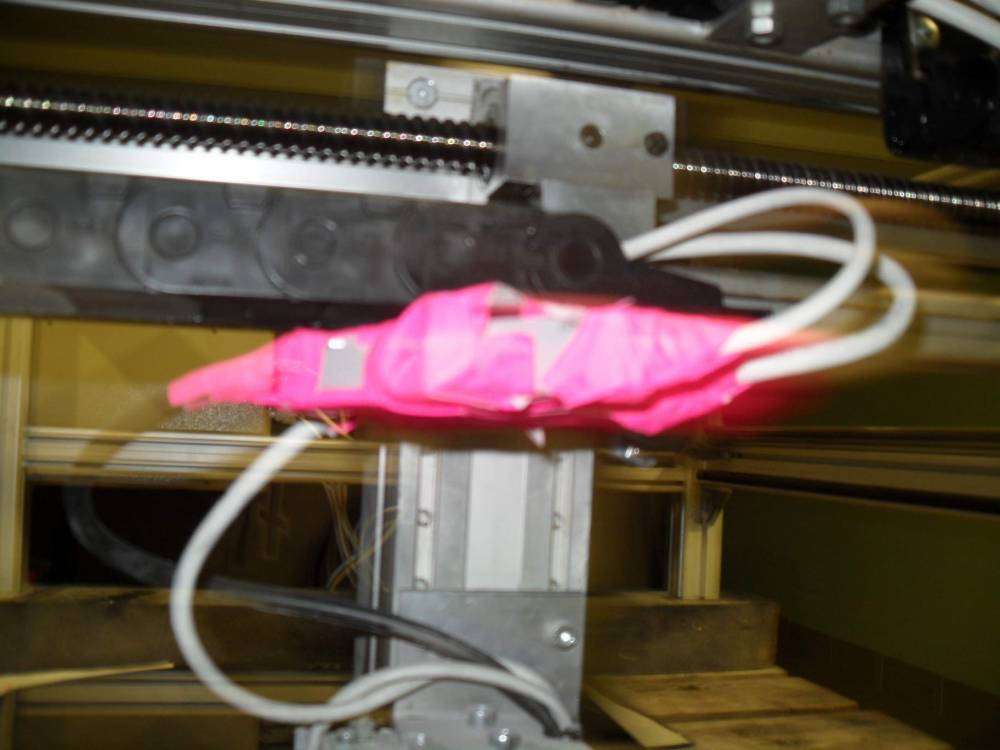

Покумекав, я решил попробовать все перетянуть, и взял, почистил, перевоткнул да и зафиксировал полностью кабели как на фото.

И всё! У меня полностью пропали ошибки, вообще! Я даже не мог поверить, как это легко оказалось.

Эту же тему я проверил на двух станках моих коллег - ошибки прекратились. Ну изредка, раз в несколько дней R выдаст - но это ничто, по сравнению с тем, что было.

Если я прав, и кому то это ещё поможет - надо эту новость распространить.

-------------------------------

У меня всё, удачи!



  • Смешно 1
Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

Недавно наш "3кп" начал частенько останавливаться посреди работы. Выдавая ошибку 3/5 - "неправильное расположение датчика". При этом что на портрете, что на надписях он ухитряется оставлять полосы.

Смена USB-кабеля и микросхемки Maxim MAX232CPE слабо помогли. Вначале станок функционировал нормально, но потом ошибки повторяются снова. С различной частотой - то останавливается через 3 минуты, то может отработать полтора часа.

Пеняем сейчас на коннектор проводов R и T (станок часто выдаёт ошибки, связанные с датчиком R и магнитом T). Думаем, как его поменять.

Ссылка на комментарий
Поделиться на другие сайты

3 часа назад, Иван Леонов сказал:

Недавно наш "3кп" начал частенько останавливаться посреди работы. Выдавая ошибку 3/5 - "неправильное расположение датчика". При этом что на портрете, что на надписях он ухитряется оставлять полосы.

Смена USB-кабеля и микросхемки Maxim MAX232CPE слабо помогли. Вначале станок функционировал нормально, но потом ошибки повторяются снова. С различной частотой - то останавливается через 3 минуты, то может отработать полтора часа.

Пеняем сейчас на коннектор проводов R и T (станок часто выдаёт ошибки, связанные с датчиком R и магнитом T). Думаем, как его поменять.

Правильно думаешь, часто эта ошибка появляется когда окисляются контакты коннекторов. Советую поменять на коннекторы с золочеными контактами. Если надо, могу поделиться ссылкой где взять можно недорого.

  • За умную мысль 1
Ссылка на комментарий
Поделиться на другие сайты

@Malacal Давай. Пока что я попробую почистить эти контакты каким-нибудь WD-40 или спиртом.

Как я понял по фотографии выше, коннектор у меня - это те три провода, которые непосредственно подключены к каретке станка?

Просто 3КП и 3К отличаются друг от друга по конструкции рамы, и по расположению каретки с датчиком. Вот и впал в ступор.

Ссылка на комментарий
Поделиться на другие сайты

Можешь приобрести коннекторы эти или эти (здесь советую выбирать 5-8 позиции с цельномедными контактами). Я приобретал по второй ссылке. Уже прошло более года как спаял провода, не было не одной ошибки 3/05. Кстати приобретал к ним еще кабель TRONIC-CY 12x0.25 экранированный.

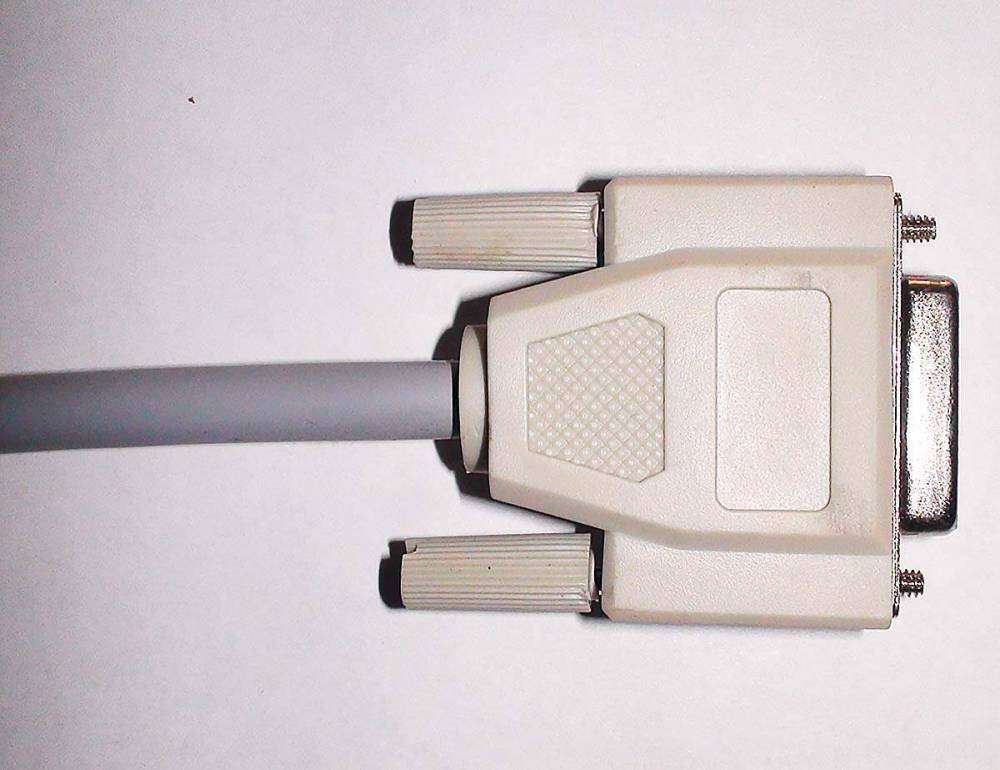

К посту прикрепил фото коннектора кабеля R.


Ссылка на комментарий
Поделиться на другие сайты

  • 3 года спустя...
В 20.05.2018 в 23:48, Мойша Степан сказал:

Вот и мы дождались... Полтергейст какой-то.

Версия 8.0 В. Появилась ошибка 3:
"Сбой датчика уровня R (неправильное расположение датчика):


Перезагружаешь станок, начинает гравировать, потом снова выскакивает ошибка. Иногда пару памятников удавалось набить и опять ошибка.

1. Поменяли магниты (с другого станка поставили) - не помогло

2. Поменяли провод R - не помогло

3. Поменяли датчик уровня (новый) - не помогло

3. Поставили плату версии 7.2 - не помогло

4. Поставили плату новую (!) 8.0 В - не помогло

5. В дополнение к плате поставили новый (!) магнит - не помогло

6. Перебрали привод Z (на всякий случай) заменили муфту и подшипники (как в анекдоте про автомобиль: Ты по колесу стучал? А руль тряпочкой протирал?...) - не помогло

7. Поменяли ВСЕ провода - не помогло.

8. Поменяли короткий проводок R внутри ящика - от платы к основному проводу - не помогло

9. Полностью сносили engrave, ставили по новой, в том числе и версию от другого числа - не помогло

10 Меняли провод USB и подсоединяли к другому выходу на компе - не помогло

В общем, станок получился почти новый (за исключением рамы и механики, плюс старый остался блок питания и пульт управления). Последние два раза помогло только полное выключение ноутбука, вытаскивание батареи и новое включение. Но это на несколько дней. Второй станок работает от этого же ноутбука и проблем нет никаких.

Вот такая вот проблема. Следуя логике вещей - виноват ноутбук. Надо пробовать его поменять, но мой мозг отказывается понимать связь ошибки 3 и состояния ноутбука!


Чем все закончилось? У меня сейчас такая же беда и ещё хуже((

Ссылка на комментарий
Поделиться на другие сайты

@Tishina lebed наверное что то пропустили когда меняли все запчасти осталось раму сменить тогда наверняка ошибка исчезнет
