Доброго времени суток!

Занимаюсь гравировкой портретов на станке Сауно 3кп 7,1в 40х60.

Портреты гравирую в два прохода. Вчера запустил 1-й проход на карельском граните. По окончании работы станка был замечен сдвиг изображения. Станок никто не трогал и не понятно, как такое произошло. Как-то не зная причины проблемы и ее решения работать на станке рисково. Кто-то из Вас уже сталкивался с таким? В чем проблема, как ее устранить? Вот фото портрета


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Долго бился с аналогичной проблемой на 7.1. Отправлял плату производителю, искал проблемы в механике... Все решилось банальной заменой блока питания на более мощный. Хотя, по-моему, 700ВА для такого станка все-таки перебор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

То, что этот камень полировать нужно, это ясное дело. Вопрос подразумевался, в чем причина сдвига, и как ее устранить. Интересно, как блок питания мог повлиять...Скачок напряжения?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересно, как блок питания мог повлиять...Скачок напряжения?

Нет, просто мощности не хватает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 раза пробуксовует при движении вперед по Х.  Прокрутить вручную , прочуствовать как ходит, Я б сначала проверил все по механике. Что то заедает при движении. ....Включить гравировку какой нибудь простой картинки и сидеть возле станка смотреть

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

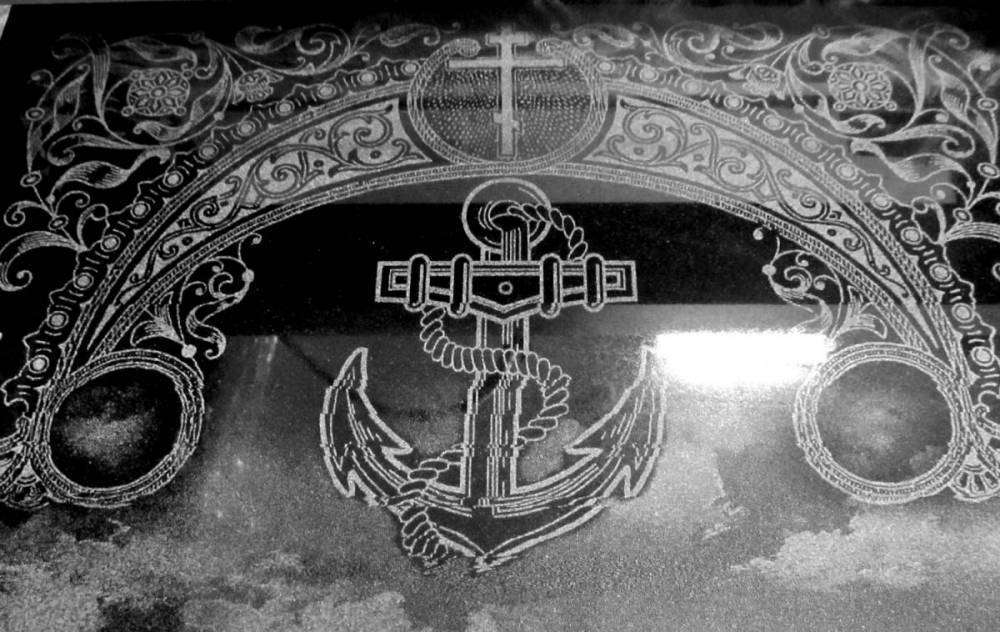

 Бывало такое иногда на сложных эскизах , когда игла постоянно по оси Х в работе , на простых портретах замечаний не было .post-7098-0-68975300-1376299214_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эта тема уже обсуждалась, поищите.

Нужно проверить соосность двигателя с валом по Х. Тоисть, открутить 4 болта на двигателе по Х, поганять по Х туда-сюда и закрутить болты по одному (желательно по диагонали, крест на крест)). Вот и все...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эта тема уже обсуждалась, поищите.

Нужно проверить соосность двигателя с валом по Х. Тоисть, открутить 4 болта на двигателе по Х, поганять по Х туда-сюда и закрутить болты по одному (желательно по диагонали, крест на крест)). Вот и все...



Доброго времени суток!

Занимаюсь гравировкой портретов на станке Сауно 3кп 7,1в 40х60.

Портреты гравирую в два прохода. Вчера запустил 1-й проход на карельском граните. По окончании работы станка был замечен сдвиг изображения. Станок никто не трогал и не понятно, как такое произошло. Как-то не зная причины проблемы и ее решения работать на станке рисково. Кто-то из Вас уже сталкивался с таким? В чем проблема, как ее устранить? Вот фото портрета


Если не помогли замена БП, и т д., то, может быть просто контакт в проводе Х пропадает при определенном загибе (провода), попробуй вынуть провод Х из короба и просто положить сверху рамы и набить что-нибудь. Там уже ясно будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По-моему провод Х на излом не работает, только зет, М, и R.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

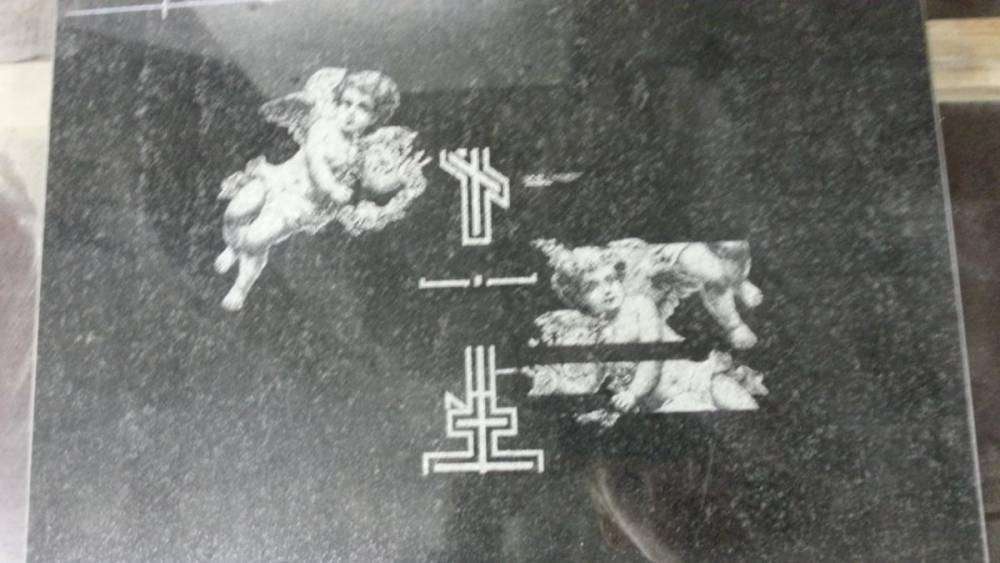

Все бы неплохо, никаких проблем с работой станка с августа не было. До вчерашнего дня. Сдвинулась картинка, причем неоднократные сдвиги были по оси Y. Т.е. это не механика какой-то определенной оси страдает, получается, а сбой какой-то на программном уровне? Может, скачек напряжения повлиял? Может, блок безберебойного питания обезопасит от подобных ситуаций?post-9977-0-76804100-1381382125_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...Включить гравировку какой нибудь простой картинки и сидеть возле станка смотреть

еще как вариант - включить WEB камеру, что бы записывала все происходящее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

блок питания однозначно. Пересыхат конденсаторы. Если клинят оси - смещение рваное.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

разберите блок питания и продуйте пыль компрессором (мне всегда помогало), если не поможет, то замена блока питания на равнозначный вас избавит от проблем

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Было такое, пробуксовывал при возврате на второй проход и неверно выставлял точку начала гравировки. В сервисе якобы исправили эту проблему простым ослаблением винтов на оси. Еще не проверял помогло ли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Долго бился с аналогичной проблемой на 7.1. Отправлял плату производителю, искал проблемы в механике... Все решилось банальной заменой блока питания на более мощный. Хотя, по-моему, 700ВА для такого станка все-таки перебор.

Где находится блок питания? :help:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Где то возле платы, в ящике
