Неисправности станка и их устранение

[ruban]

ты бьешь в низком качестве (двусторонний проход)? Если да, попробуй пробить в высоком качестве.

не, проход в одну сторону был.

ты может про пиксели? Если да, то я считаю, что даже 100 пикс/дюйм уже много, и очень жду, когда же Step нас порадует промежуточным разрешением в программе между 68 и 100.

да, что-то среднее было бы в самый раз, ибо 68 на китайце маловато, а на 100 перебивает

я много раз читал, о том, что у кого то станок не хочет продолжать гравировку после сбоя подачи электроэнергии, но не на одном из станков сам лично этого не видел (а через мои руки их прошло не мало).

возможно были вирусы в компе, винда зависала, комп тупил....сейчас новый комп поставил, еще им не бил.

постарайся выложить в тему фото в формате в формате "фото-ретушь-результат", тогда можно будет помочь тебе более предметно.

хорошо, пока работы нет, как пойдет, буду выкладывать...

спасибо!

[step]

Станок продолжает работу после отключения эл-ва, если станок с компом одновременно отключились от питания. Если отключается первым комп, станок не может запомнить координаты.

[ruban]

за это благодарю! Век живи - век учись)))

[ruban]

так как некоторая часть сообщений с форума была потеряна по вине госдепа и мирового банкирского заговора, напишу еще раз)

станок отказывался бить второй проход по тем же точкам, смещение было около сантиметра...в службе поддержки на сайте производителя обещали выслать концевики(писал туда пока форум не работал).

Но вот позавчера набивая текст, станок упал(!!!) с камня....и буквы все в разнобой набил....снял я ножки со станка, а они так пылью забиты, мама не горюй!и скользили по камню как галоши по весенней грязи у меня на улице)

ножки были обмотаны тряпичной изолентой года 2,5 назад....возможно это тоже наложило свой отпечаток на косяки.

Ножки были оперативно перемотаны. Тут уже кто-то говорил что перематывать изоленту желательно раз в пол года хотя бы, так что проверьте свои станочки, и при необходимости процедуру проведите!



Иногда при окончании гравировки, когда головка вернулась в начальную точку , при попытке выключить программу, выскакивает ошибка, что-то вроде "Invalid pointer operations"...тоже как я понимаю с концевиками связано?

[Lider]

Но вот позавчера набивая текст, станок упал(!!!) с камня....и буквы все в разнобой набил....снял я ножки со станка, а они так пылью забиты, мама не горюй!и скользили по камню как галоши по весенней грязи у меня на улице)

главное не взять за привычку, диагностировать неисправности станка методом сброса его с камня )))

[ruban]

главное не взять за привычку, диагностировать неисправности станка методом сброса его с камня )))

Слава Богу камень на полу лежал, отделался легким испугом и царапиной сантиметров 15.....а я отделался несколькими часами полировки)))

[leks]

Поставил гравировку портрета на ночь. Утром увидел  картину Станок пробил половину портрета и стал. Висит надпись неопознанная ошибка. Несколько раз попробовал запустить сначала - результат тот же Станок выходит в начало гравировки делает несколько ударов и застывает гдето в двух-пяти сантиметрах первой строчки. Попробовал запускать другой файл тот же результат поменял прогу тоже самое. Думаю: Может провод идущий к гравировальной голове износился? Всетаки станок служит уже третий год Может у кого есть какие соображения подскажите а то не хочу Александра тревожить в праздник

[zlojsultan]

 leks Перезвони тестером провода

[ruban]

запаха паленой проводки не было из блока управления? Открой дверцу, принюхайся....может блок питания выдолбывается, там обычный компьютерный стоит вроде.

[leks]

Да к сожалению запах был  заметил попожжезаметил  гдето коротнуло в проводах около разъема теперь боюсь еще за материнку

[sander]

Была точно такая же ситуация,по геометрии проходило хорошо,как начинаю бить 2-3 строки и останавливалось,позвонил СТЭПу он сказал проверить проводку к ударной головке,кинул провода напрямую для теста,заработало,перепаял на новые и вот имею счастье.

[step]

@leks,меняй кабель на уд, голову. Перекуси разъемы с двух сторон, пайкой или скруткой подсоедени другой кабель, более-менее подходящий. В личку напомни адрес, вышлю тебе новый, который показал себя достойно. @sander,спасибо за толковый совет.

[ruban]

пришли концевички, благодарю!!!

п.с. очень оперативная техподдержка на сайте Степа, удивлен...везде бы так)))

как обычно, еще один плюсик в копилку станочка)))

[ruban]

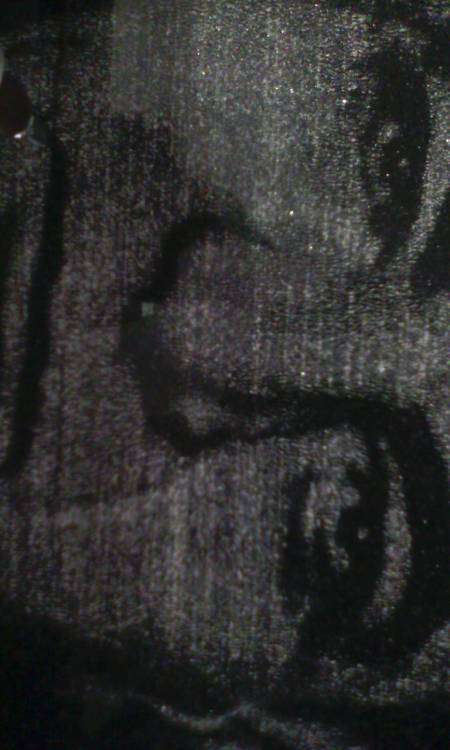

опять вот такие полосы кидает

100дпи, комбинированный, низкое качество, сила удара 5авто

напряжение через стабилизатор, заземление есть, направляющие смазаны, иголка та же, что и вчера.

вчера бил портрет - идеально вышло...а сегодня вот такая бяка)

второй проход прошел - вроде немного перекрыл и сильно не видно эти полосы....но руками много доработки все равно.

[zlojsultan]

ruban какие шестерни стоят? Проверь натяжку ремней.

[step]

Причина таких полос не в ремнях и шестернях, а в ударной голове. Возможно износ бронзовой втулки, проверить есть ли люфт штока в этой втулке. Использовать автомобильную полусинтетику для смазки штока и уйти в настройках удара от показания 2.заменить на еденицу.

[ruban]

ремни натянуты хорошо и равномерно, шестерни алюминиевые, люфта держателя иглы во втулке нет, держатель как положено вращается вокруг своей оси на 15-20 градусов.





Использовать автомобильную полусинтетику для смазки штока

пробовал, итог - неравномерное пробитие. пока масло густое, удар слабый...потом масло разогревается и бьет сильнее...портрет получается сверху темным, снизу светлым.





уйти в настройках удара от показания 2.заменить на еденицу

хорошо, попробую в след раз. Точно такими же настройками бил предыдущий портрет- вышел идеально...

похоже раскручивается нижняя гайка на головке....затягивал пассатижами, попробовал открутить, открутилась легко. намазал резьбу герметиком, чтоб не раскручивалось от вибрации. все разобрал, вычистил....магнит растворителем на всякий случай протер и вытер насухо.

ну поглядим, как оно будет работать.

да, высота иголки от кончика до камня 7мм.

Изменено 19 марта, 2015 пользователем ruban

[step]

Перед началом работы делай разогрев головки раза три и будет равномерный бой. Магнит чистить скотчем или пластилином, для снятия металлических частиц и пили.

[Галюня]

Проблема , почему то не бъёт..Головка ходить ходит,Но нет у него силы как бы поднять иглу.Пальцем иглу приподняла, он бъёт.

[BiSer]

 У меня вечная проблема - полосит. Особенно заметно на фоне и  на переходах  от темного к светлому. Я уже как-то писал об этом . И независимо , одна игла или другая. Саша , подскажи , варианты,,,,,,,,,,,,,

[step]

@BiSer,проверь бронзовую втулку, возможно имеется люфт штока. Решается заменой.

[BiSer]

BiSer,проверь бронзовую втулку,

она с самого начала  была . я уже как-то писал , полосит на темных местах  там , где не нужно совсем., особенно замиетно на фоне и темной одежде.

[step]

Сделай замену втулки. Покупаешь втулку клапана WV дизель 1,8, на примере старой сверлишь отверстие 1,5 мм. и ставишь шпонку из медной проволки. Могу канечно и выслать, просто будет дольше.

[Валеха]

Поставил гравировку портрета на ночь. Утром увидел  картину Станок пробил половину портрета и стал. Висит надпись неопознанная ошибка. Несколько раз попробовал запустить сначала - результат тот же Станок выходит в начало гравировки делает несколько ударов и застывает гдето в двух-пяти сантиметрах первой строчки. Попробовал запускать другой файл тот же результат поменял прогу тоже самое. Думаю: Может провод идущий к гравировальной голове износился? Всетаки станок служит уже третий год Может у кого есть какие соображения подскажите а то не хочу Александра тревожить в праздник

Скорей всего не провода, а именно ошибка в файле. Было такое, победил тем что - удалил в файле уже пробитую часть и продолжил бить 2-3 строки ниже. Потом пропуженные строки доработал вручную

Сделай замену втулки. Покупаешь втулку клапана WV дизель 1,8, на примере старой сверлишь отверстие 1,5 мм. и ставишь шпонку из медной проволки. Могу канечно и выслать, просто будет дольше.

Степ, медная проволока фигня - поставил сломанную швейную иглу на клей.

[cheslav]

Сегодня с утреца пришел на работу шоб сделать срочный заказ

как назло станок стал что то капризничать

файл видит ,разметку

геометрию правильно делает

а работать не хочет

что тока не делал:и файл по -новому редактировал ,и комп перезагружал ..короче пипец

начал уже психовать

а тут дружбан на парад идет ,

заходит в гости уже под шафе ,

с пузырем вискаря

смотрит на мои "муки" и говорит

..."ты посмотри бабуля (памятник для женщины) ,когда то родилась ??,еще в 20 годах до войны,  значит Сталина видела,войну пережила и походу  партизанила,так что  без 100 фронтовых  грамм  ничего не будет..."

ну и для прикола открывает вискарь и пару капель на памятник

бац,все заработало ,все закрутилось.......

ржали мы долго,пока за Победу пузырь разливали

сча за третьим сябр пошел ..



так что господа/товарищи

С Днем Победы вас всех !!!
