Ухват для гранитных стел


cheslav
 Поделиться

Рекомендованные сообщения

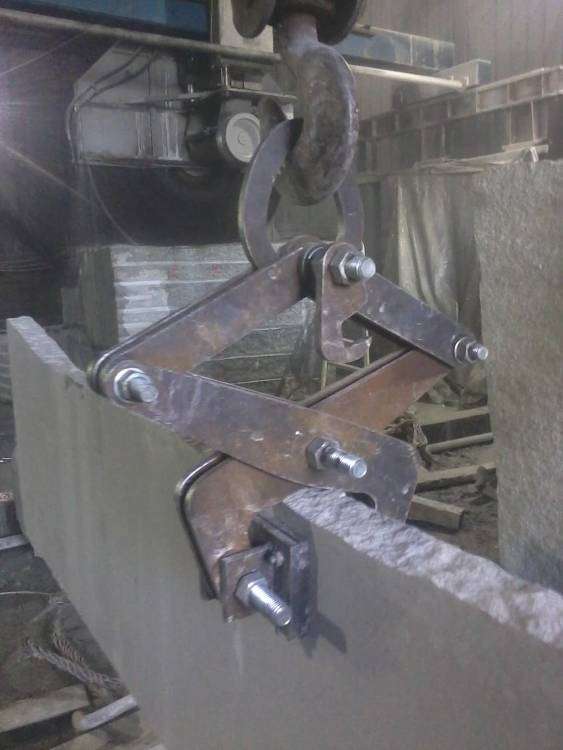

Захват на 110мм. Резина вырезана из автошины бриджстоун близзак (липучка) :biggrin:

Болт м20х100мм-6штук. Гаек м20- 7 штук. Шайбы проложили по ценру чтобы не закусывало механизм.

Болт потайной м8 с гайкой- 8штук.

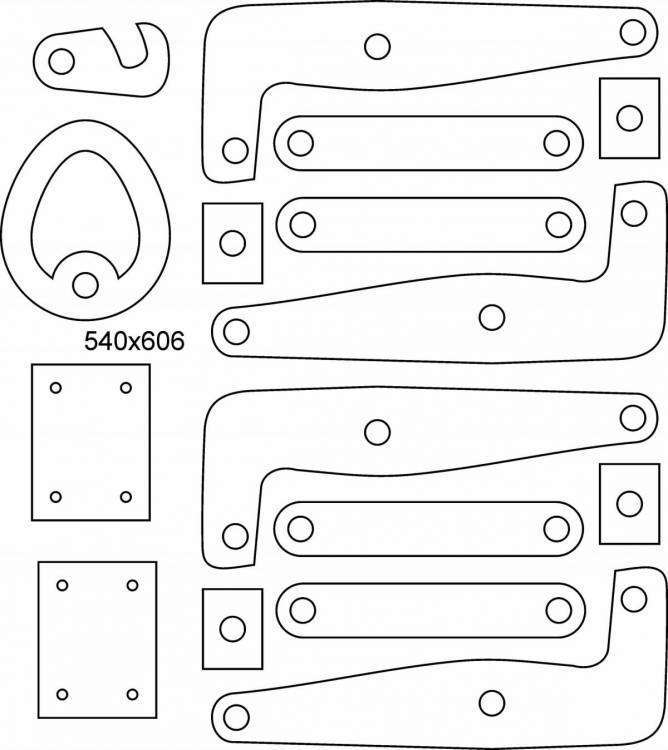

Заказывали на лазере из 10мм стали.

2300р за металл и вырезать.+болты рублей 500.

Поднимали больше тонны :crazy:

Сейчас тестируем захват на 300мм. Позже как всё устроит выложу чертеж.



ПыСы Польскую штуку пошел повторять. Автору спасибо

post-4985-0-88407600-1400464511_thumb.jp

post-4985-0-55058200-1400464673_thumb.jp



  • Одобряю сказанное 6
Ссылка на комментарий
Поделиться на других сайтах

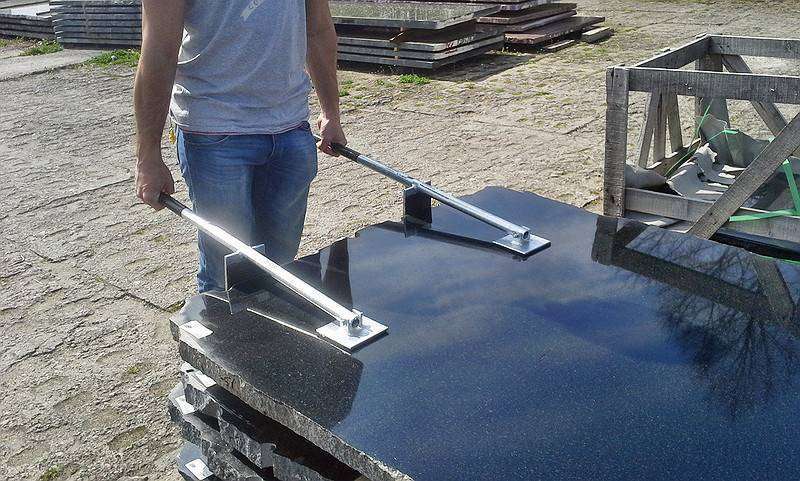

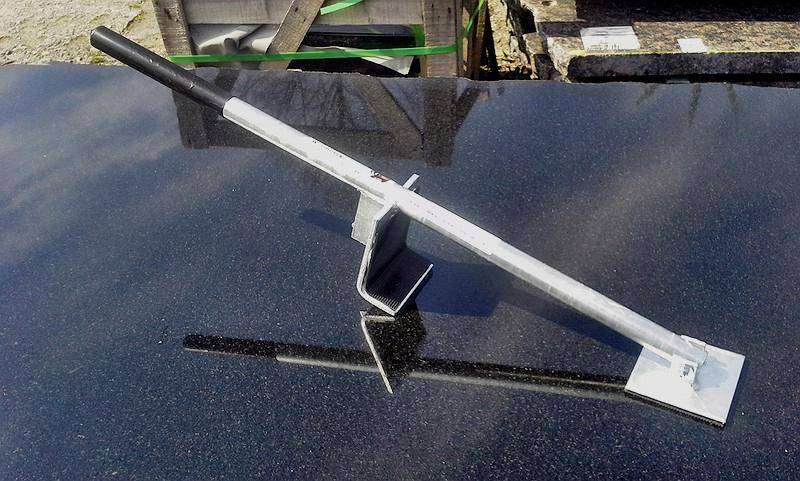

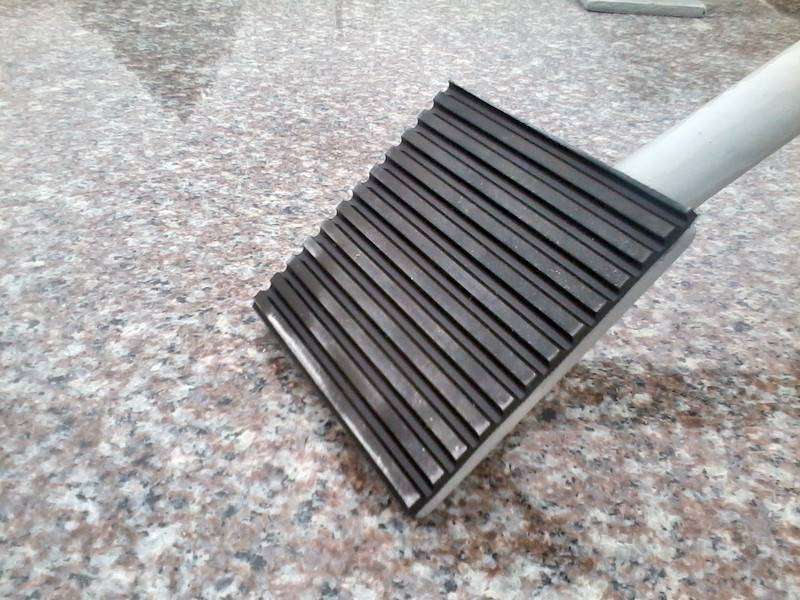

не знаю была ли такая тема,но вот такое простое и хитрое приспособление

Думаю что если поднимать плиту 3 см. и длиной 2.5м. плита сложится пополам. возможно я неправ...

Ссылка на комментарий
Поделиться на других сайтах

Если поднимать с двух сторон, думаю не сложится. Ты ведь точно также руками поднимаешь, просто ухватами намного удобнее, я так думаю.

Ссылка на комментарий
Поделиться на других сайтах

Чтобы уменьшить давление, можно увеличить площадь ухвата.

Наверное поможет.

Ссылка на комментарий
Поделиться на других сайтах

сложится, руками поднимаем с низу, ведь не напираем с верху, а тут упор с верху будет создавать давление.

Ссылка на комментарий
Поделиться на других сайтах

Сколько кг выдерживает?



Камень красивый.

сколько человеческие мышцы выдержат)))))))))))))))

Думаю что если поднимать плиту 3 см. и длиной 2.5м. плита сложится пополам. возможно я неправ...

термех изучал?

или сопромат попутно)))

Ссылка на комментарий
Поделиться на других сайтах


вот такое простое и хитрое приспособление увидел на польском ауке

Устройство не сомненно красивое, но по функциональности проигрывает простой доске в два раза:)Приспособой можно только поднять,а доской ещё и отжать как рычагом, и через перевалку и... - не ленитесь экспериментировать с тем что лежит под ногами и вспоминайте добрым словом дядьку Архимеда:)

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на других сайтах

  • 1 год спустя...

не знаю была ли такая тема,но вот такое простое и хитрое приспособление увидел на польском ауке

...

Какая классная идея!

Ссылка на комментарий
Поделиться на других сайтах

хорошая штука , восьмерку меж оград тащить само-то , как минимум пальцы не посшибаешь, хотя конечно есть и минусы небольшие

Ссылка на комментарий
Поделиться на других сайтах

Добрый день. Скиньте если Вас не затруднит чертёж и описание сборки механизма на почту bereschenko-stone@mail.ru

Смотрю с мобильника не получается сохранить. Спасибо

Ссылка на комментарий
Поделиться на других сайтах

Отличный девайс! Если нижнюю опорную лапу сделать подвижной относительно рычага,то рачаг можно спокойно удлинять и лавировать перекидываясь между памятниками(у нас все густо поэтому актуально)



  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на других сайтах
