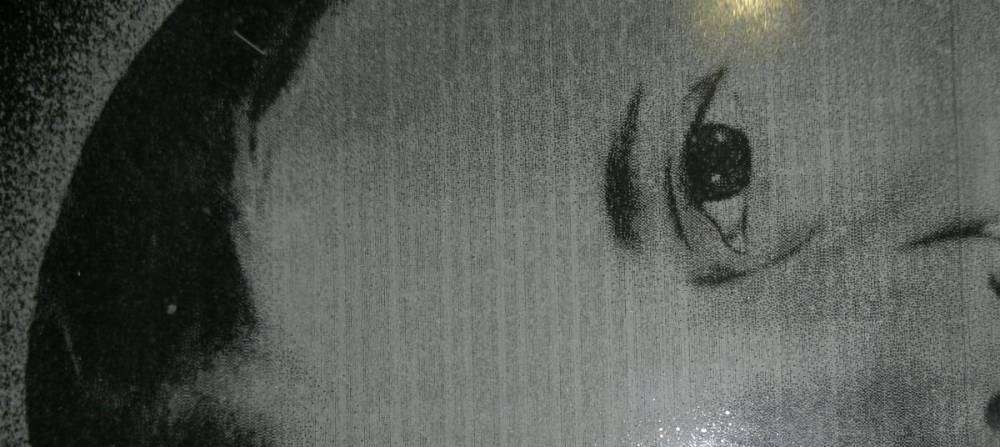

alex56384 Опубликовано 23 июля, 2015 Поделиться Опубликовано 23 июля, 2015 Доброго дня! Помогите, есть проблема станок бьет изображение в полоску. Сначала выдавал ошибку Т-магнита, поменяли провода, ошибка не перестала вылазить, потом мозги отправили в СЦ, нам дали на время другую плату, все работало нормально. После прихода нашей платы с ремонта начали замечать горизонтальные полоски, сначала их еле-еле видно было, ну а теперь все отчетливее их видим вместе с затратами на полировку камня. Повезли станок весь в мастерскую где меняли платы, там нам еще поменяли салазки оси У, те что свободно ездят, сказали что заклинили шарики(клиненых шаров я там не заметил), ну поменяли так поменяли, но главное, что проблема не ушла, а полосы стали еще виднее. Что делать? Что может быть Помогите люди добрые... фото полос прилагаю. (они по горизонту, изображение повернуто) Ссылка на комментарий Поделиться на другие сайты Поделиться
игорь 55 Опубликовано 23 июля, 2015 Поделиться Опубликовано 23 июля, 2015 Доброго дня! Помогите, есть проблема станок бьет изображение в полоску. Сначала выдавал ошибку Т-магнита, поменяли провода, ошибка не перестала вылазить, потом мозги отправили в СЦ, нам дали на время другую плату, все работало нормально. После прихода нашей платы с ремонта начали замечать горизонтальные полоски, сначала их еле-еле видно было, ну а теперь все отчетливее их видим вместе с затратами на полировку камня. Повезли станок весь в мастерскую где меняли платы, там нам еще поменяли салазки оси У, те что свободно ездят, сказали что заклинили шарики(клиненых шаров я там не заметил), ну поменяли так поменяли, но главное, что проблема не ушла, а полосы стали еще виднее. Что делать? Что может быть Помогите люди добрые... фото полос прилагаю. (они по горизонту, изображение повернуто) несколько версий игла , провода , Ссылка на комментарий Поделиться на другие сайты Поделиться
Анна*** Опубликовано 23 июля, 2015 Поделиться Опубликовано 23 июля, 2015 по фото - как будто игла сломанная бьёт.... Ссылка на комментарий Поделиться на другие сайты Поделиться
Stem Опубликовано 23 июля, 2015 Поделиться Опубликовано 23 июля, 2015 странная версия про иглу, по вашему игла через строчку чинится, через строчку ломается и так по кругу, я бы увидев такое, грешил бы датчик уровня или муфту. Ссылка на комментарий Поделиться на другие сайты Поделиться
alex56384 Опубликовано 23 июля, 2015 Автор Поделиться Опубликовано 23 июля, 2015 иглу меняли неоднократно, меняли настройки , ничего не помогало. надо попробовать заменить провода, или для начала почистить спиртом разьемы для надежного контакта. кстати провода меняли месяца два-три назад, и с резервными мозгами все было ОК, траблы начались после приезда родных мозгов с ремонта. странная версия про иглу, по вашему игла через строчку чинится, через строчку ломается и так по кругу, я бы увидев такое, грешил бы датчик уровня или муфту. какую муфту? разьясните пожалуйста вот еще фото полос, сначала были такие, вроде незначительные полоски, еслии не приглядываться их и не видно (левое фото) потом болезнь прогресировала, и полосы стали вот такими (правое фото) Ссылка на комментарий Поделиться на другие сайты Поделиться
Stem Опубликовано 23 июля, 2015 Поделиться Опубликовано 23 июля, 2015 http://yandex.ru/video/search?p=1&filmId=vuCPn6a1UXI&text=%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA%20%D1%81%D0%B0%D1%83%D0%BD%D0%BE&redircnt=1437679960.1&_=1437679873749 Ссылка на комментарий Поделиться на другие сайты Поделиться
Stem Опубликовано 24 июля, 2015 Поделиться Опубликовано 24 июля, 2015 вот что я бы мог вам порекомендовать, в первую очередь обслужить станок, все винты и все что может быть промасленно должно быть промасленно, все что шприцуется - нашрицовано, пыль-зло, все соединения проспиртованы и чтоб совсем по фен шую,болты на всех соединениях затягиваются равномерно без перегибов, проверти муфты на предмет перекосов и надежности крепления , узнайте как поживают подшипники, проведите тест магнита, обязательно посмотрите как чувствует себя лапка уровня , какой у ее износ, если грешите на провода, меняйте, все махинации и перегибами, грызением и прозваниванием проводов затея бесполезная, сразу меняйте, установите заготовку идеально ровно по отношению к станку и включите функцию без отслеживания по уровню, попробуйте запустить станок с другого компьютера, можно еще грешить на двигателя, но насколько мне известно, сауновцы на них не скупятся и на их станках стоят надежные,надо узнать у специалистов, можно ли для проверки поменять их местами, еще насколько я знаю подобные темы или похожие не однократно обсуждались, поищите решения там, удачи. Ссылка на комментарий Поделиться на другие сайты Поделиться
DanWS Опубликовано 24 июля, 2015 Поделиться Опубликовано 24 июля, 2015 Судя по фото,похоже, что меняется зазор при набитии. А это проблема скорее всего либо в приводе Z(провода, сам двигатель(можно поменять двигатель с другой оси и проверить)), либо в датчике слежения за поверхностью(провода, люфты, тупо полетел датчик),,либо в магните(провода, настройки) Судя по Вашему описанию, проблема в плата. Вы несколько раз обозначили, что с чужой платой было все ОК. Полосы были до установки чужой платы и после возвращения родной. Ссылка на комментарий Поделиться на другие сайты Поделиться
alex56384 Опубликовано 24 июля, 2015 Автор Поделиться Опубликовано 24 июля, 2015 до ремонта платы полос небыло сегодня буду проверять датчик уровня. спасибо за ответы. вечером отпишусь Ссылка на комментарий Поделиться на другие сайты Поделиться
monument Опубликовано 24 июля, 2015 Поделиться Опубликовано 24 июля, 2015 А с электричеством всё в порядке,заземление,стабилизатор,бесперебойник??? Тоже нужно глянуть !!! Ссылка на комментарий Поделиться на другие сайты Поделиться
gladkoff82 Опубликовано 25 февраля, 2016 Поделиться Опубликовано 25 февраля, 2016 А с электричеством всё в порядке,заземление,стабилизатор,бесперебойник??? Тоже нужно глянуть !!! как правильно заземлить станки? Ссылка на комментарий Поделиться на другие сайты Поделиться
Мойша Степан Опубликовано 25 февраля, 2016 Поделиться Опубликовано 25 февраля, 2016 См п. 1.6. стр. 10 Инструкции, которую я тебе выслал Ссылка на комментарий Поделиться на другие сайты Поделиться
Alexey Опубликовано 5 мая, 2016 Поделиться Опубликовано 5 мая, 2016 Нужна помощь,подскажите сауно версия 7.2с появились черные полосы Взяли в заказ большой камень, пришлось станок устанавливать поверх камня и бить изображение частями, но при гравировки стали появляться черные полосы как на фото, заземление есть, ИБП есть. До этого били камень все было в норме, проблема появилась именно при этом камне. До гравировки так же лазил в настройки и эксперементировал с разгоном он 4 мм, я хотел его убрать чтобы было точнее при гравировки соединять кадры, бью камень по кадрам, тк пейзаж слишком большой,и приходится бить частями,по кадрам. При установке разгона 0,2 мм станок заклинило и сбились координаты, пропуск шагов, далее не стал испытывать судьбу и поменял разгон как и был 4 мм. Может в этом проблемма, где что сбилось, что подтянуть, что поправить. Камень очень дорогой, если запорю ,скорее всего сам стану достоянием памятника . Что делать??? Ссылка на комментарий Поделиться на другие сайты Поделиться
Вячеслав- Опубликовано 2 мая, 2017 Поделиться Опубликовано 2 мая, 2017 В 23.07.2015 в 14:37, alex56384 сказал: Доброго дня! Помогите, есть проблема станок бьет изображение в полоску. Сначала выдавал ошибку Т-магнита, поменяли провода, ошибка не перестала вылазить, потом мозги отправили в СЦ, нам дали на время другую плату, все работало нормально. После прихода нашей платы с ремонта начали замечать горизонтальные полоски, сначала их еле-еле видно было, ну а теперь все отчетливее их видим вместе с затратами на полировку камня. Повезли станок весь в мастерскую где меняли платы, там нам еще поменяли салазки оси У, те что свободно ездят, сказали что заклинили шарики(клиненых шаров я там не заметил), ну поменяли так поменяли, но главное, что проблема не ушла, а полосы стали еще виднее. Что делать? Что может быть Помогите люди добрые... фото полос прилагаю. (они по горизонту, изображение повернуто) Добрый день: тут может быть несколько проблем: 1) Сбился Муар - необходима настройка; 2) Деформировались шарики подшипника каретки по оси Х (из-за недостаточной смазки) - замена каретки или шариков; 3) Износ редуктора - замена редуктора. Ссылка на комментарий Поделиться на другие сайты Поделиться
Тёха Опубликовано 2 мая, 2017 Поделиться Опубликовано 2 мая, 2017 @Alexey у меня есть пару идей... Но нифига не скажу пока не будет нормальных фоток))) @Вячеслав- а разве у Сауно есть муар и редуктор? Да и каретки там немодноразовые чтобы сразу менять. Ссылка на комментарий Поделиться на другие сайты Поделиться
древний Опубликовано 3 мая, 2017 Поделиться Опубликовано 3 мая, 2017 Ну если на другой плате не было полос так в чем вопрос? Проблем может быть несколько и не обязательно с заменой чего то в механике.Если не плата, то его просто дотошно надо перенастроить.Обратите внимание на датчик уровня все ли там хорошо закреплено,(следящий болтик и т.д.) а так же кабель зет. Ссылка на комментарий Поделиться на другие сайты Поделиться
