максим744

Помогите разобраться

Рекомендованные сообщения

Здравствуйте!Работаю на станке Сауно-3КП 8,0 с позапрошлого года, за пару недель нашёл настройки с которыми портреты радовали глаз заказчиков и меня в том числе(сезон отработал здорово)В начале весны заменил стёршийся наконечник датчика уровня(поставил идентичный старому) и вот начались проблемы станок перестал видеть точки,заменил провода два портрета набил хорошо а потом опять болячка с точками вылезла Свозили магнит и блок в Сауно там констатировали всё в норме-рамка тоже норм а результаты гравировки отвратительные светлые места просто сгрызет а серые плохо пробивает и полутеней нет. Пробовал разные зазоры от 0,25 до 0,45 результат одинаковый светлое грызёт и тд.При регулировки силы удара А2 и Амакс чувствуется эта регулировка при убавлении или увеличении на 600-700 единиц .При одном зазоре и силами удара один и тот же рисунок на двух плитках гравируется по разному, Гравировка получается грязная как будто я сохраняю изображение в одном разрешении а гравирую в другом.Иглы острые ,А макс 19,5 А мин 11,зазор R95 ,заземление правильное,станок и камень по уровню.

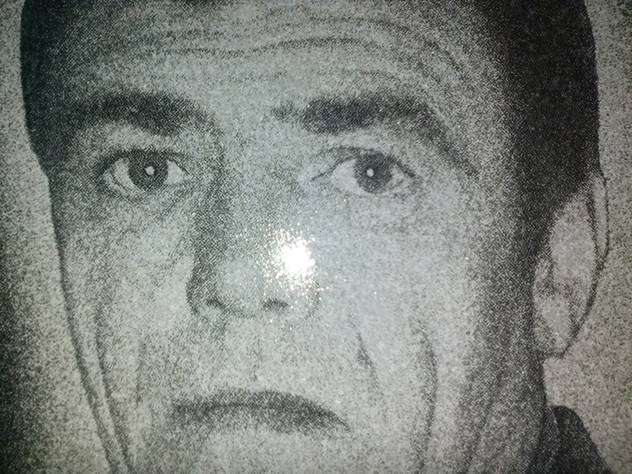

А вот что получилось

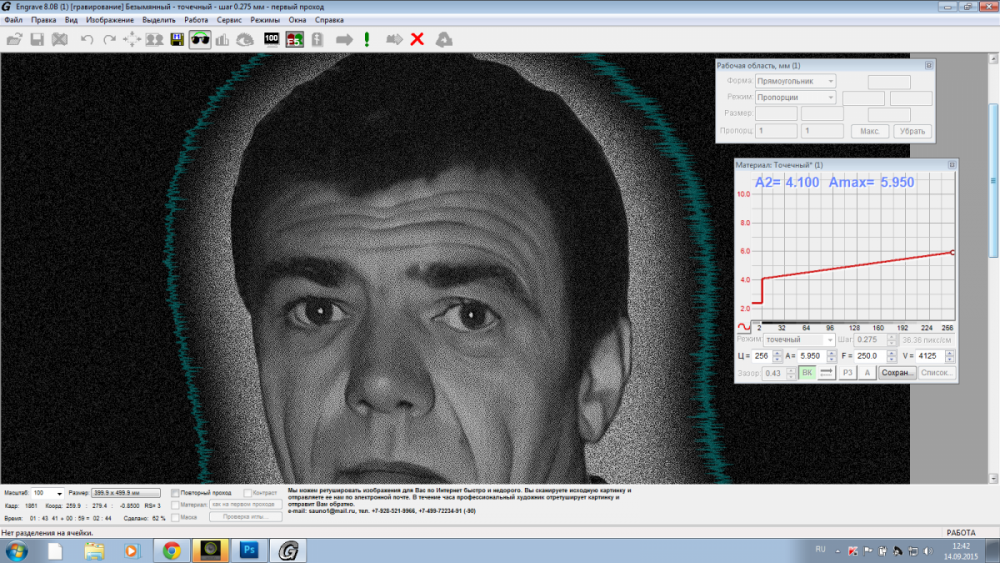

post-11255-0-76795100-1442223852_thumb.p

post-11255-0-09092300-1442226242_thumb.j

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Магнит настраивал?

Да Максимум выдавал 21 я и понизил силу удара думал может по этому так бьёт

post-11255-0-13206700-1442226728_thumb.j

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как предположение... механика поизносилась, в ВК в точки не попадает... а  2 прохода без вк так же?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

настройки сбиваются когда меняется положение датчика уровня
нужно настраивать А2 Амах заново

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как предположение... механика поизносилась, в ВК в точки не попадает... а  2 прохода без вк так же?

Ещё хуже без ВК а по поводу механики это второй станок (новый)начал использовать месяц назад и вот очень обидно что ничего не изменилось,прямо мистика какая то .Честно сказать я уже устал, всё лето мучился и краснел перед клиентами просто руки опускаются от того что не получается!

настройки сбиваются когда меняется положение датчика уровня

нужно настраивать А2 Амах заново

Это предположение или уверенность ?В процессе работы когда меняешь А2 и Амакс в принципе ничего не меняется

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну вы же сами пишите что проблемма появилась после того как поменяли стершийся датчик, от сюда изменилось положение его, и поэтому нужно настраивать А2 Амакс заново
Амакс нужно убавить, что бы не выгрызал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@максим744, ретушера не меняли?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@максим744, ретушера не меняли?

Я и есть ретушер

@максим744, ретушера не меняли?



ну вы же сами пишите что проблемма появилась после того как поменяли стершийся датчик, от сюда изменилось положение его, и поэтому нужно настраивать А2 Амакс заново

Амакс нужно убавить, что бы не выгрызал

 Так я уже всё перепробовал и меньше и больше и с зазорами игрался да и возили в сауно магнит  всё в норме

@максим744, ретушера не меняли?

А что что то не так с ретушью ? Это ретушь с плохого фото

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я к тому что ретушь предыдущая могла быть потемнее.. а ретушь, да слабовата.. но щас не об этом.



или мне кажется, но камень мягкий, и при таком шаге выгрызает.. попробуйте 0.300 и зазор поменьше. и скорость максимум 220




Иглы острые

вот тут еще сомнения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я к тому что ретушь предыдущая могла быть потемнее.. а ретушь, да слабовата.. но щас не об этом.



или мне кажется, но камень мягкий, и при таком шаге выгрызает.. попробуйте 0.300 и зазор поменьше. и скорость максимум 220







вот тут еще сомнения.

Камень карелия не особо мягкий а иглой пробил только пару пробных глазок .Ещё вот что напрягает и удивляет -буквы при проглаживании рукой не так глубоко пробиты(Амакс9000 зазор 0.58) как портрет с выше показанными настройками я уже голову сломал блин.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как портрет с выше показанными настройками я уже голову сломал блин.
ну еще пожалуй в ретуше белый слишком завышен... 200-210 не больше...  думаю по совокупности и выходит то что выходит...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А   F=250 это нормально для 8.0?  На 8 не работал, но если у меня на 7.2с, запустить  портрет F=250, да еще с тупой иглой, то получится ну прям точно как у вас.



Думаю, бить буквы на станке, это или глупость или жадность. (ничего личного, просто личн. мнение :biggrin: ).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А   F=250 это нормально для 8.0?  На 8 не работал, но если у меня на 7.2с, запустить  портрет F=250, да еще с тупой иглой, то получится ну прям точно как у вас.



Думаю, бить буквы на станке, это или глупость или жадность. (ничего личного, просто личн. мнение :biggrin: ).

Я весь сезон позапрошлый бил на скорости заявленной производителем F-400, если честно (за лето по 2-3 памятника в день)израсходовал 5-7 игл разных производителей (естественно подтачивал ) и немножечко начал считать себя специалистом но сейчас я в полной растерянности  и не понимаю от чего начинать плясать так как перепробовал всё .А на счёт букв есть пескоструй но форсунки не качественные и приходиться бить на станке так как я всего лишь рабочий а не начальник и обслуживаю я чужой станок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на фото не очень видно, но надо обратить внимание на точки , есть за ними шлейф или нет , в идеале точки не должны сливаться

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да посмотрите  шлейф после точки. (тогда скорость) . Я вообще скорость не люблю. Тише едишь , дальше будешь.(если куда ехал не забудешь :biggrin: ). Иглы других произв. тоже пробывал, но все время приходилось под них настройки менять.  Так что остановился на родных. У меня их примерно 30. За год ,начальник примерно 2 раза возит в сауно точить.

На счет букв, это банальная жадность начальника и форсунки не причем. Сочувствую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на фото не очень видно, но надо обратить внимание на точки , есть за ними шлейф или нет , в идеале точки не должны сливаться

В том то и дело что точек нет, он грызёт не видя их  но что самое интересное при сбросе настроек в начальное состояние(F-400 A2-3400 Fmax7400) он точки начинает видеть но пропадает сила удара и при покраске получается серое пятно,блин я совсем запутался вроде техника не очень сложная но понять что с ней происходит проблематично .

Да посмотрите  шлейф после точки. (тогда скорость) . Я вообще скорость не люблю. Тише едишь , дальше будешь.(если куда ехал не забудешь :biggrin: ). Иглы других произв. тоже пробывал, но все время приходилось под них настройки менять.  Так что остановился на родных. У меня их примерно 30. За год ,начальник примерно 2 раза возит в сауно точить.

На счет букв, это банальная жадность начальника и форсунки не причем. Сочувствую.

При ск0рости 150 ещё хуже.

В том то и дело что точек нет, он грызёт не видя их  но что самое интересное при сбросе настроек в начальное состояние(F-400 A2-3400 Fmax7400) он точки начинает видеть но пропадает сила удара и при покраске получается серое пятно,блин я совсем запутался вроде техника не очень сложная но понять что с ней происходит проблематично .

При ск0рости 150 ещё хуже.



Да посмотрите  шлейф после точки. (тогда скорость) . Я вообще скорость не люблю. Тише едишь , дальше будешь.(если куда ехал не забудешь :biggrin: ). Иглы других произв. тоже пробывал, но все время приходилось под них настройки менять.  Так что остановился на родных. У меня их примерно 30. За год ,начальник примерно 2 раза возит в сауно точить.

На счет букв, это банальная жадность начальника и форсунки не причем. Сочувствую.

Нет никакого шлейфа

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

значит надо настраивать магнит на слабый удар и смотреть

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня тут магнит недавно нае..ся :biggrin:  и ошибку выдал какуе то чудную, короче в сауно сказали визите блок с магнитом к нам, код там будут вводить какой то. Пришлось с другого станка магнит поставить. Он тоже начал бить слабо. Магнит подкрутил. Пару глазиков пробил и вроде пошло. :biggrin: Я бы сделал тест магнита. Затем на разных настройках и скоростях покатал станок.

А иглы вы как затачиваете?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

значит надо настраивать магнит на слабый удар и смотреть

самое прикольное что не настроишь манит на слабый удар так как 2 шурупчика которыми крепится нижний магнитик сыромятина металл, я пробовал крутить срывает шлицы хотя сила удара а мин-11 разве мало?

У меня тут магнит недавно нае..ся :biggrin:  и ошибку выдал какуе то чудную, короче в сауно сказали визите блок с магнитом к нам, код там будут вводить какой то. Пришлось с другого станка магнит поставить. Он тоже начал бить слабо. Магнит подкрутил. Пару глазиков пробил и вроде пошло. :biggrin: Я бы сделал тест магнита. Затем на разных настройках и скоростях покатал станок.

А иглы вы как затачиваете?

Тест магнита делаю постоянно раз 5 в день (так как не доволен качеством гравировки)Амакс18,5(был 21 убавил думал в этом проблема)Амин11.Затачиваю иглы на глаз что бы на кончике иглы не было белого пятна при определённом падение света его очень хорошо видно,не знаю как у других но сезон отработал на отлично с моей заточкой за сезон 7 игл  даже алмазик выскакивал в процессе работы но тогда были видны точки и линеечкой выставлял в нулевую точку совпадение было почти 100 процентное ,сейчас совсем не то .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@максим744, магнит настрой на максимум верхним регулированием нижние винты не трогай, потом уменьши А2 до 2600 аА макс 6800-6500 и поропбуй пробей градиент при зазоре 0,4 если слабо добавляй А2 сильно убавляй. У тебя перебивает значит двигай А2 в сторону уменьшения а сбросить настройки не значит настроить в лучшею сторону. Я как настроил магнит на полную сейчас бью на самых минимальных силах удара

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ещё хуже без ВК а по поводу механики это второй станок (новый)начал использовать месяц назад и вот очень обидно что ничего не изменилось,прямо мистика какая то .Честно сказать я уже устал, всё лето мучился и краснел перед клиентами просто руки опускаются от того что не получается!

Это предположение или уверенность ?В процессе работы когда меняешь А2 и Амакс в принципе ничего не меняется

ответ здесь.   Два разных станка бьют плохо....  Это не мистика   это проблема не в станке а в операторе..   К примеру камень стал мягче , а настройки все те же и грызеш до белого, к тому же ВК-  зачем.  Пройди один проход, потом акуратно второй с такой силой чтоб не выгрызало.   Шаг 0275-  тоже вопрос, такой мелкий шаг на камне который выгрызает.  Я не вижу здесь жесткого камня , как ты пишеш............   Что какое ты пишеш , станок не видет точек?,   на черном, на волосах одиночные точки есть? ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ответ здесь.   Два разных станка бьют плохо....  Это не мистика   это проблема не в станке а в операторе..   К примеру камень стал мягче , а настройки все те же и грызеш до белого, к тому же ВК-  зачем.  Пройди один проход, потом акуратно второй с такой силой чтоб не выгрызало.   Шаг 0275-  тоже вопрос, такой мелкий шаг на камне который выгрызает.  Я не вижу здесь жесткого камня , как ты пишеш............   Что какое ты пишеш , станок не видет точек?,   на черном, на волосах одиночные точки есть? ...

Я полностью согласен, 2 станка разные, вина оператора что бьют плохо, но как можно обьяснить при зазоре 0.60 Амах 8.700 глубина пробития меньше чем при зазоре 0.40 с Амах-6.200 я пробовал пробить глазик(с грейвом идёт в комплекте)с установками по умолчанию то бишь заводскими так вот глаз пробился нормально но стоило просто скорость понизить до 220 опять белое пятно ,я понимаю звучит странно но так оно и есть блин.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так шаг тоже надо брать в расчет, одно дело точка на расстоянии , другое полоса из точек

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

конечно при понижении скорости будет белое пятно
чем выше скорость тем меньше удар, поэтому все и работают на скорости 80 или 140, что бы была и максимально яркая точка и совсем черный цвет те не пробитые места
выберете одну скорость и настраивайте А2 и Амакс
и зазор не меняйте

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
