Лазерно-ударный гравировальный станок по камню Миртелс

[Slava2086]

1 час назад, Катерина сказал:

Вариант1. Юстировка зеркал и чистка оптики
Вариант2.Скачки напряжения
Вариант3.Проблемы с процессором.

Чисто ради любопытства.....какой процессор стоит в этом чёрном ящике?))) И какие проблемы с ним Вы имели ввиду? Например...... Катерина)))

Изменено 16 мая, 2021 пользователем Slava2086

[olegan4eg]

Ребят подскажите, на блоке розжига, у этого станка есть настройка силы тока?

И что за регулятор на чёрном ящике FUSE или это обычный предохранитель?

После замены трубы, новые стали гореть как бенгальские свечи, амперметр при мощности 15% показывает 40мА.

Стандартная трубка: ноунейм, диаметр 55, длина 71, мощность судя по всему 40Вт.

Новая трубка: startnow, диаметр 50, длина 71, мощность 40Вт. (две сгорели)

Изменено 19 мая, 2021 пользователем olegan4eg
указал не те показания

[Руслан]

Мне даже страшно на это смотреть

[Slava2086]

Неужели это Миртелс? Воде они всегда крепили трубу простыми ремнями на саморезы....

[olegan4eg]

4 часа назад, Slava2086 сказал:

Неужели это Миртелс? Воде они всегда крепили трубу простыми ремнями на саморезы....

Нет, это я с али докупил нормальные крепления. А то что там было до этого креплениями назвать нельзя. Осталось теперь нормальные крепления под зеркала купить, а то в стандартных винты под шестигранник (ананизм).

[Руслан]

Так ты полностью его переделаешь...



[Slava2086]

1 час назад, olegan4eg сказал:

Нет, это я с али докупил нормальные крепления. А то что там было до этого креплениями назвать нельзя. Осталось теперь нормальные крепления под зеркала купить, а то в стандартных винты под шестигранник (ананизм).

Не забудь Миртелс написать, как ты сделал, может они внедрят это в свои станки)))) У тебя "черный ящик"? У меня на черном ящике блок розжига стоял 50Вт, а трубу воткнули на 40вт, хотя это наверно не очень критично.

Изменено 20 мая, 2021 пользователем Slava2086

[Dimitrius]

Досточка на шурупиках однозначно лучше, чем то что было. Досточка будет от влаги набухать и станок сможет автоюстироваться для лучшего качества гравировки. Надо будет внедрить. Спасибо)))

[olegan4eg]

15 минут назад, Dimitrius сказал:

Досточка на шурупиках однозначно лучше, чем то что было. Досточка будет от влаги набухать и станок сможет автоюстироваться для лучшего качества гравировки. Надо будет внедрить. Спасибо)))

Ну если вы в бане работаете, то да лучше альтернативу поискать.. Так то доска кедровая, а юстировку я проверяю перед каждым портретом

[Руслан]

11 часов назад, olegan4eg сказал:

юстировку я проверяю перед каждым портретом

То есть настолько всё нестабильно?

[Slava2086]

18 часов назад, Dimitrius сказал:

Досточка на шурупиках однозначно лучше, чем то что было. Досточка будет от влаги набухать и станок сможет автоюстироваться для лучшего качества гравировки. Надо будет внедрить. Спасибо)))

Хватит уже заниматься внедрениями и изобретениями, всё уже давно изобретено)

[Dimitrius]

Так ты ж сам предложил. Вот здесь:

23 часа назад, Slava2086 сказал:

...Не забудь Миртелс написать, как ты сделал, может они внедрят это в свои станки))...

"Ты уж *********** определись."

Изменено 21 мая, 2021 пользователем Руслан

[Soaring man]

8 часов назад, Руслан сказал:

То есть настолько всё нестабильно?

может привычка просто?)

[Starche]

19.05.2021 в 10:19, olegan4eg сказал:

Ребят подскажите, на блоке розжига, у этого станка есть настройка силы тока?



По идее регулировка должна идти с блока. У тебя там Руида или местный "велосипед" ?



19.05.2021 в 10:19, olegan4eg сказал:

И что за регулятор на чёрном ящике FUSE или это обычный предохранитель?

Предохранитель на 2 А. Так у меня по крайней мере...



19.05.2021 в 10:19, olegan4eg сказал:

После замены трубы, новые стали гореть как бенгальские свечи, амперметр при мощности 15% показывает 40мА.



Трубы где покупаешь? И почему решил, что они "горят" как свечи? Поподробнее можно?

[Eraser]

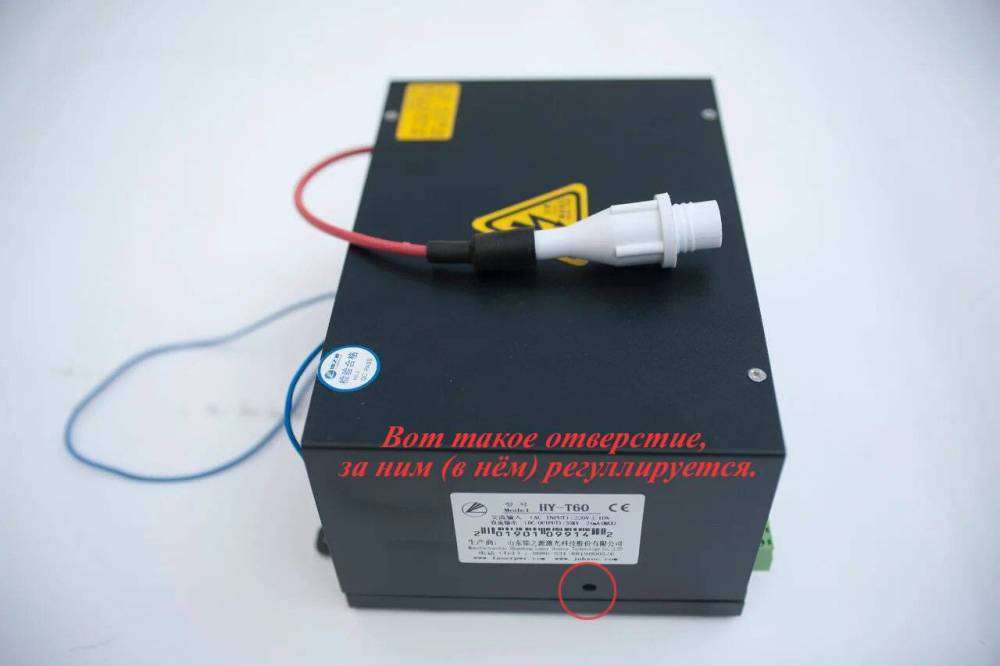

@olegan4eg лучше фото блока розжига посмотреть, а так теоретисески ... на ВВ блоке питания (высоковольтный блок питания, он же блок розжига) должен быть подстроечный резистор с помощью которого и настраивается сила тока. На нормальных трубах пишут рабочую силу тока ... для того и миллиамперметр у тебя на станке ... как это делать порой на профильных форумах

20 часов назад, olegan4eg сказал:

а юстировку я проверяю перед каждым портретом

зачем...

[olegan4eg]

1 час назад, Eraser сказал:

@olegan4eg лучше фото блока розжига посмотреть, а так теоретисески ... на ВВ блоке питания (высоковольтный блок питания, он же блок розжига) должен быть подстроечный резистор с помощью которого и настраивается сила тока. На нормальных трубах пишут рабочую силу тока ... для того и миллиамперметр у тебя на станке ... как это делать порой на профильных форумах

зачем...

А разве проверить это так долго? У меня уходит не больше 3-5 минут. Конечно если каждый раз кожухи откручивать, которые на кривых винтиках, то это 30-40 минут, но я их благополучно сдал в чермет поэтому проблем с этим не испытываю.



Никаких резисторов в блоке нет, миллиамперметр я сам ставил.

1 час назад, Starche сказал:

По идее регулировка должна идти с блока. У тебя там Руида или местный "велосипед" ?



Предохранитель на 2 А. Так у меня по крайней мере...



Трубы где покупаешь? И почему решил, что они "горят" как свечи? Поподробнее можно?

Камней 5 делаю всё нормально, потом мода бубликом становиться.

Контроллер руида.

Изменено 21 мая, 2021 пользователем Руслан

[Eraser]

Для 40W трубок у тебя большие значения ... в мА, обычно 16 - 15 мА ... хотя, по идее это производитель трубок указывает.



По юстировке: я тоже кожухи все на мороз ... главное любопытных палкой отгонять Если так переживаешь за юстировку может просто в начале рабочего дня проверять будет достаточно, но в любом случае тебе решать.

Изменено 21 мая, 2021 пользователем Eraser

[Starche]

3 часа назад, olegan4eg сказал:

Камней 5 делаю всё нормально, потом мода бубликом становиться.

Контроллер руида.

На " бублике" хоть гравирует? Можно и на убитой трубе сидеть. Хотя интересно - почему так? Как охлаждение? Нормально поступает? Шланги ни где не перегнуты? Особенно в местах соединений. Может зеркала в трубе грязные? Я в свое время с этими трубами мучался - на сезон хватало, потом сдыхали. Начал покупать в другом месте. Трубы где берешь? Я вообще без этих амперметров работаю - старый блок сгорел - электрики с фазой намудрили и он у меня вылетел, купил новый, поставил, ни чего не регулирую.

[olegan4eg]

19 часов назад, Starche сказал:

На " бублике" хоть гравирует? Можно и на убитой трубе сидеть. Хотя интересно - почему так? Как охлаждение? Нормально поступает? Шланги ни где не перегнуты? Особенно в местах соединений. Может зеркала в трубе грязные? Я в свое время с этими трубами мучался - на сезон хватало, потом сдыхали. Начал покупать в другом месте. Трубы где берешь? Я вообще без этих амперметров работаю - старый блок сгорел - электрики с фазой намудрили и он у меня вылетел, купил новый, поставил, ни чего не регулирую.

На бублике и гравирую, только качество портретов не радует (четкость пропала и полосить стал как будто мощность то падает, то растет).

Охлаждает чиллер cw-5200 поддерживая температуру 17-18гр. Трубки заказываю Startnow на али.

А где заказал блок и какие трубки берешь?

[Starche]

22.05.2021 в 10:19, olegan4eg сказал:

На бублике и гравирую, только качество портретов не радует (четкость пропала и полосить стал как будто мощность то падает, то растет).

Охлаждает чиллер cw-5200 поддерживая температуру 17-18гр. Трубки заказываю Startnow на али.

А где заказал блок и какие трубки берешь?

трубу заказывал на реклабе где то год назад. они ее на видео тестировали, номер показывали. она же и пришла. а китайцы, в принципе, могут и подсунуть. блок в миртелсе - но это было лет 5 назад. Я без чилера гравирую - не такая уж и большая мощность, что б охлаждать. Главное - объем жидкости. Фокус выдержан? Камни бывают кривые. Скачки напряжения - тут нужен инвертор. У меня была проблема со скачками на Ресанте - сейчас купил инвертор, проблема с полосами ушла. Но может и фокус уходить, если камень кривой. Посмотри, не пережаты ли где трубки на охлаждении. Я на бублике гравировал долго. Единственное - резать не мог))) Можешь набрать меня в ватсапе, если есть желание.

[Slava2086]

Молодец, что инвертор поставил)
