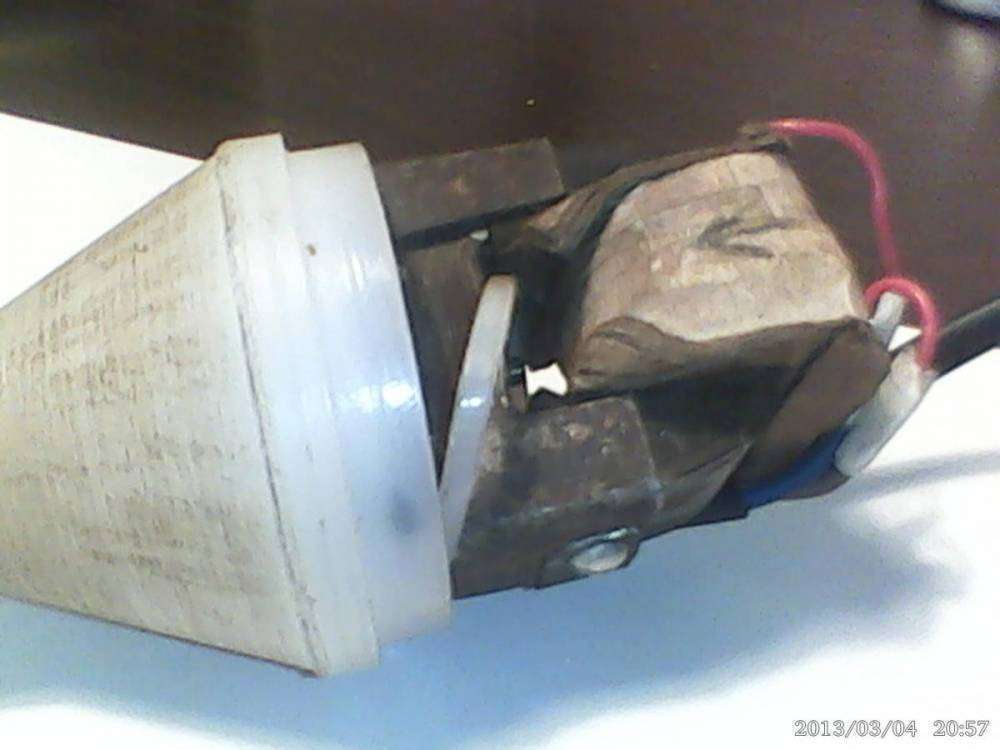

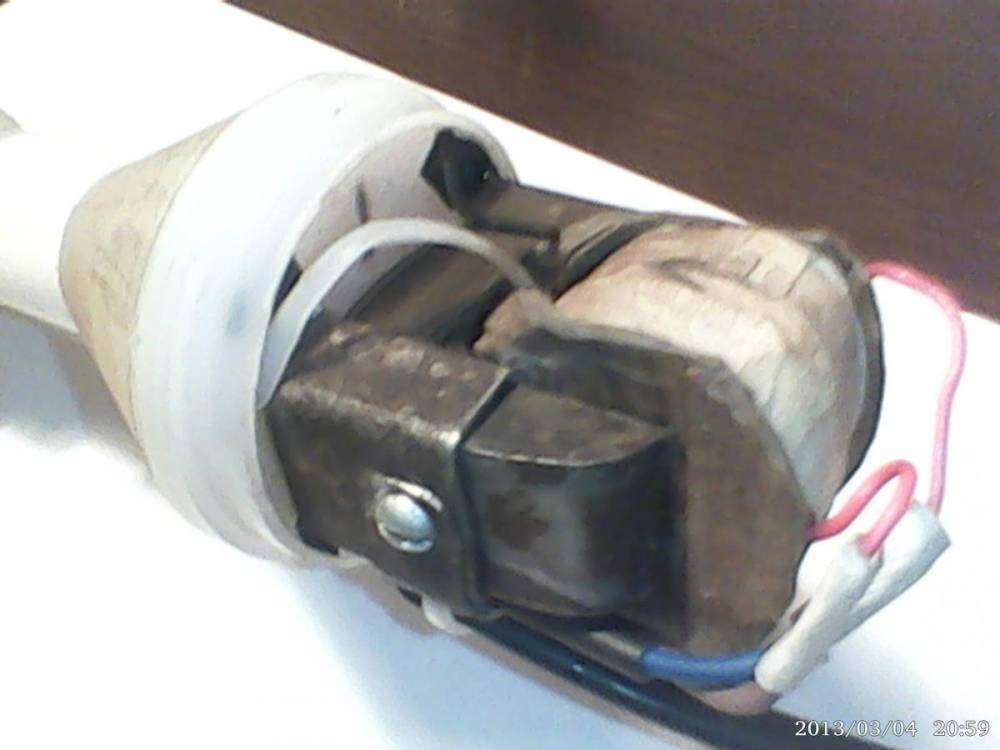

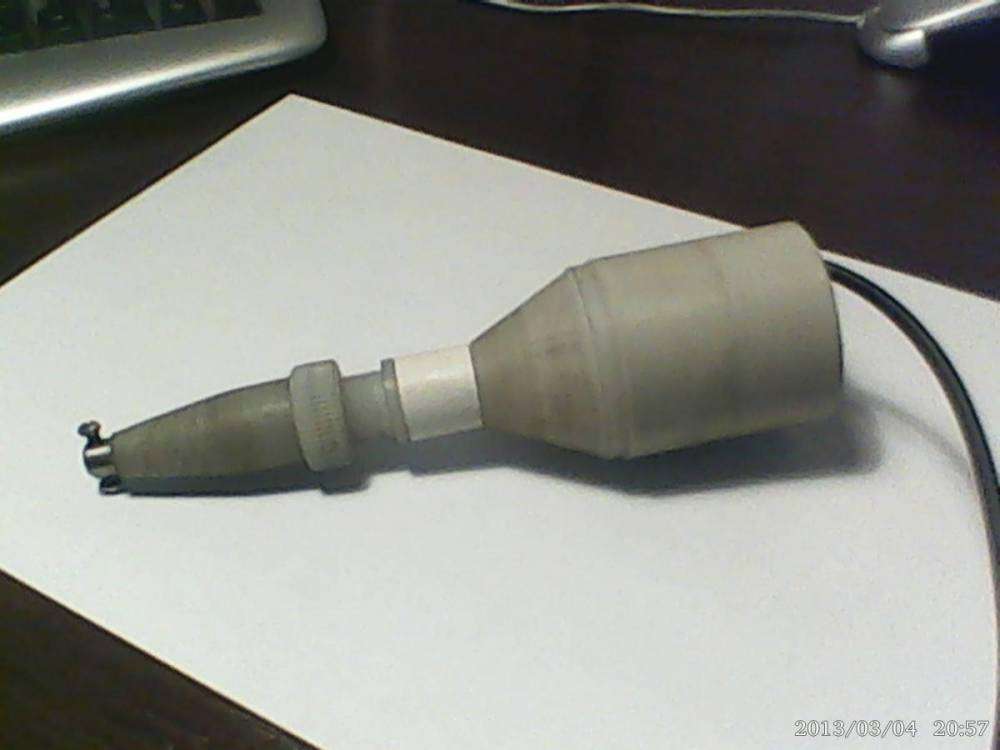

Самоделкин Опубликовано 4 марта, 2013 Поделиться Опубликовано 4 марта, 2013 Как я понимаю данная тема не о новом дизайне давно проверенных машинок а о принципиально новом подходе к решению задачи по созданию для себя достаточно удобного и универсального инструмента.Ранние изложенный фото и комментарии достаточно просто объясняют что и каким образом их авторы хотели достигнуть.Я например хотел достичь чистоты удара и простоты конструкции.Чистоты достиг .А силы удара нет. О простоте судите сами. 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Egorich Опубликовано 17 июля, 2013 Поделиться Опубликовано 17 июля, 2013 Продолжая идею Романа смастырил Гравицапу для доводки посе станка на основе Сауновских потрохов (от Тёхи). 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 18 июля, 2013 Автор Поделиться Опубликовано 18 июля, 2013 Прикольно.Только как то держать неудобно.(для меня)А работает от схемы станка или как? Ссылка на комментарий Поделиться на другие сайты Поделиться
Egorich Опубликовано 18 июля, 2013 Поделиться Опубликовано 18 июля, 2013 Да, схема станка, и магнит тоже. Потроха станка только заброшены в подходящий корпус. Работает в режиме "Тест магнита" в широком диапазоне амплитуд и частот. 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 19 июля, 2013 Автор Поделиться Опубликовано 19 июля, 2013 Могу кое что посоветовать.Попробую обьяснить.У меня на машинки игла вместе со штоком соединена к рычагу через жесткую пружину.Без пружины машинка будет отскакивать от камня, а пружина дает эффект демфера.Если непонятно то нарисую. Ссылка на комментарий Поделиться на другие сайты Поделиться
Egorich Опубликовано 23 июля, 2013 Поделиться Опубликовано 23 июля, 2013 Я понял о чём речь. Но пружины там есть, потому не отскакивает. Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 24 июля, 2013 Автор Поделиться Опубликовано 24 июля, 2013 ТёхаНам надо завидовать а не сочувствовать. Я свою машинку за штуку баксов купил бы не задумываясь(если у меня она к примеру сломалась)Думаю поработав пару дней ты бы больше ничем не согласился работать. EgorichЯ не про ту пружину имел ввиду.Надо разделить иглу и рычаг через пружину. У меня реализовано это на штоке.Как у тебя сделать это сложнее. И честно не знаю имеет ли смысл тебе заморачиваться.Но если интересно я могу завтра сфоткать про что я имел ввиду. И у меня есть рычаг от самодельногостанка где тоже реализован такой же принцип работы. Ссылка на комментарий Поделиться на другие сайты Поделиться
КАМЕНОТЁС Опубликовано 24 июля, 2013 Поделиться Опубликовано 24 июля, 2013 давайте не будем отдаляться от темы. о машинках значит о машинках. удалил последние сообщения. Ссылка на комментарий Поделиться на другие сайты Поделиться
Egorich Опубликовано 24 июля, 2013 Поделиться Опубликовано 24 июля, 2013 Надо разделить иглу и рычаг через пружину Добро. Проведу эксперимент. Думаю фоткать не нужно, и так ясно. Сделать несложно. Смастырю - отзовусь Ссылка на комментарий Поделиться на другие сайты Поделиться
cazacvadim Опубликовано 27 июля, 2013 Поделиться Опубликовано 27 июля, 2013 Могу кое что посоветовать. Попробую обьяснить. У меня на машинки игла вместе со штоком соединена к рычагу через жесткую пружину. Без пружины машинка будет отскакивать от камня, а пружина дает эффект демфера. Если непонятно то нарисую. Роман И меня очень заинтересовала конструкция вашей машинки Нарисуйте, пожалуйста более детально если можно Заранее бпагодарен Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 28 июля, 2013 Автор Поделиться Опубликовано 28 июля, 2013 Нарисую, но только на днях и по возможности. (очень много работы) Ссылка на комментарий Поделиться на другие сайты Поделиться
юбиляр Опубликовано 9 мая, 2014 Поделиться Опубликовано 9 мая, 2014 здравствуйте роман .заинтересовала ваша машинка,но немогу открыть принципиальную схему могли бы вы мне чем либо помочь? Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 9 мая, 2014 Автор Поделиться Опубликовано 9 мая, 2014 Попробую вечером поискать схему. Ссылка на комментарий Поделиться на другие сайты Поделиться
ermosha Опубликовано 10 мая, 2014 Поделиться Опубликовано 10 мая, 2014 @Роман н, Ты год схему показать хочешь? Давай уже покажи (если б не напомнили) Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 10 мая, 2014 Автор Поделиться Опубликовано 10 мая, 2014 радикал онлайн радикал фотографий Переключатель на 5 - 12 в ***** не нужен.Работаю машинкой четыре года по два три часа в день.Пока не одной поломки и настройки. По идеи машинка вечная почти.Пружины надо бы поменять. Но если их немного смазывать у крепления к штоку то они вечные будут. 2 Ссылка на комментарий Поделиться на другие сайты Поделиться
юбиляр Опубликовано 11 мая, 2014 Поделиться Опубликовано 11 мая, 2014 большое спасибо!попробую собрать. Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 11 мая, 2014 Автор Поделиться Опубликовано 11 мая, 2014 Будешь собирать есть нюансы.Главное в сборе штока. Вещь простая но при неправильной конструкции толку от машинки не будет.Вообщем начни со схемы а дальше если что подскажу.Да, обязательно регулятор мощности надо ставить.И по частоте переменный резистор надо подбирать, для удобства в работе. Ссылка на комментарий Поделиться на другие сайты Поделиться
юбиляр Опубликовано 24 мая, 2014 Поделиться Опубликовано 24 мая, 2014 роман подскажите номинал ПЕРЕМЕННОГО СОПР-Я R5 и как устроет узел соединяющий шток и тягу от шд ,какая пружина там стоит т.е. ее диаметр ,диаметр проволоки и длина. как найду шд попробую сделать .схему уже собрал. Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 24 мая, 2014 Автор Поделиться Опубликовано 24 мая, 2014 Завтра нарисую и поищу фотки сборки машинки(вроде тоже были) Ссылка на комментарий Поделиться на другие сайты Поделиться
юбиляр Опубликовано 28 мая, 2014 Поделиться Опубликовано 28 мая, 2014 роман я жду от вас обещенного заранее спасибо Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 28 мая, 2014 Автор Поделиться Опубликовано 28 мая, 2014 Посмотри в личных сообщениях. Ссылка на комментарий Поделиться на другие сайты Поделиться
юбиляр Опубликовано 29 мая, 2014 Поделиться Опубликовано 29 мая, 2014 роман я прочитал ваше сообщение с пружиной я все понял и у меня последний вопрос подскажите номинал ПЕРЕМЕННОГО СОПР-Я R5 ? Ссылка на комментарий Поделиться на другие сайты Поделиться
Роман н Опубликовано 29 мая, 2014 Автор Поделиться Опубликовано 29 мая, 2014 Если честно то не помню. Надо разбирать машинку.Сейчас посмотрел заказ, который отправлял в чип и дип, вроде использовал сдвоенныйRK-1233G1-A10K,L15KC,2*10kOmТолько на схеме почемуто неправильно показано соединение.Надо от R3 и R4 на крании ноги R5. Вторые крайние ноги на общийА центральные R5 уже на транзисторы.Также надо бы R2 не на 3.3ком, а по меньше.Но это еще от кондера зависит. Тут надо бы подобрать. Ссылка на комментарий Поделиться на другие сайты Поделиться
юбиляр Опубликовано 29 мая, 2014 Поделиться Опубликовано 29 мая, 2014 спасибо за ответ.соберу все вместе отпишусь. Ссылка на комментарий Поделиться на другие сайты Поделиться
evgeniy Опубликовано 4 июня, 2014 Поделиться Опубликовано 4 июня, 2014 радикал онлайн радикал фотографий Переключатель на 5 - 12 в ***** не нужен. Работаю машинкой четыре года по два три часа в день. Пока не одной поломки и настройки. По идеи машинка вечная почти. Пружины надо бы поменять. Но если их немного смазывать у крепления к штоку то они вечные будут. может проще купить?)))) Ссылка на комментарий Поделиться на другие сайты Поделиться
