Роман н

Моя гравировальная машинка

Рекомендованные сообщения

evgeniy

Во первых таких не продают.

Во вторых для радиолюбителя эту схему собрать максимум пару часов.

А про остальные преимущества я уже писал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отличная машинка! Креатив зашкаливает :) Думаю, что сам я такую штуку собрать точно не смогу...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

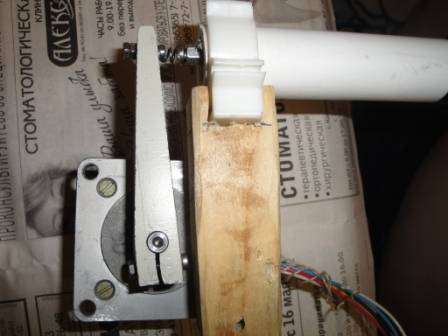

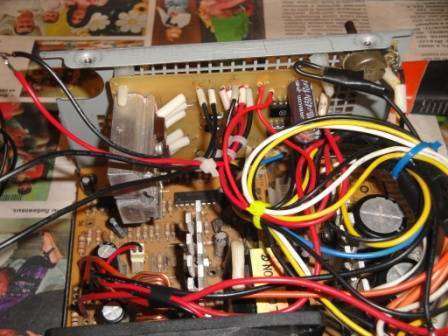

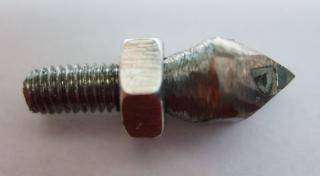

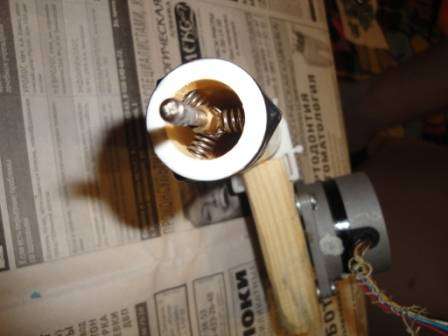

Роман, я собрал вашу машинку, всё работает. post-11776-0-73946100-1424022822_thumb.jpost-11776-0-72635600-1424022937_thumb.jpost-11776-0-87432800-1424022999_thumb.j Хотелось бы узнать как вы делаете post-11776-0-13334000-1424023333_thumb.j такой наконечник. Заранее большое спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот здесь подробно как делать иглу

http://graverstone.ru/topic/1062-izgotovlenie-almaznykh-igl-chertilok/

Я думал никто так и не собирет похожие.

Прикольно. Есть регулировка мощности и частоты.

И как вообще в работе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за ссылку.Работает все хорошо.У меня девушка работает этой машинкой и делалась она вся под ее руку и ее запросы.Регулятор частоты есть, а вот регулятора мощности пока нет , но скоро появиться скоро привезут сопротивление. В общем это черновой вариант , который проходит обкатку , потом планирую еще сделать несколько для работы, а в основном у нас используются переделки от краскопультов.Но были задачи по регулировке частоты и с вашей машинкой мы их решили, Еще раз большое спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В продолжении темы.

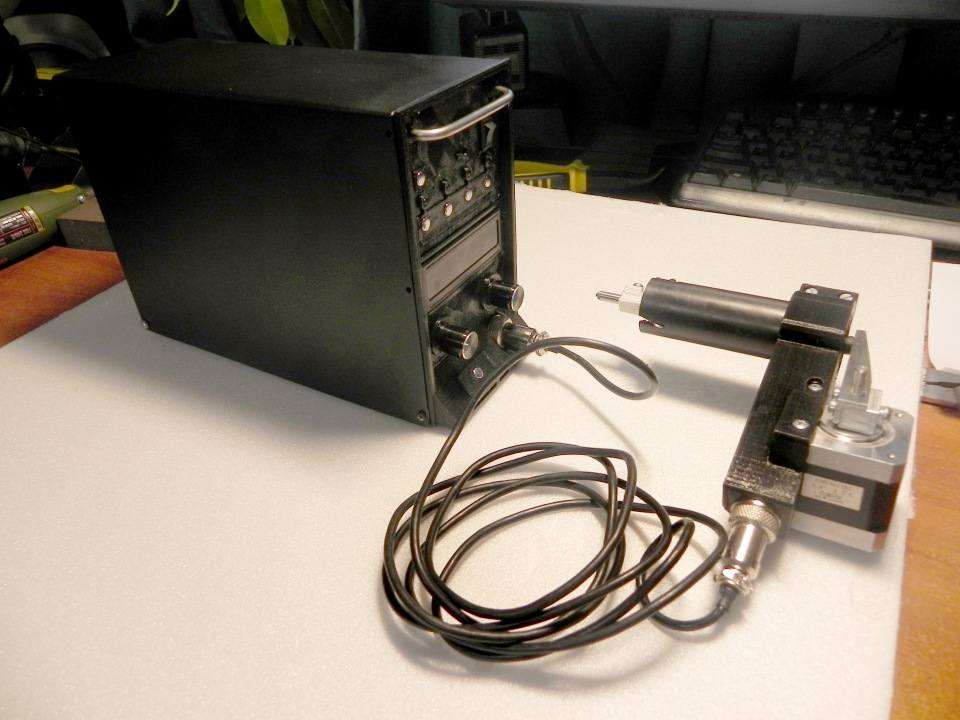

В прошлом году решил переделать свою машинку и собравшись с мыслями за зиму разработал и сделал вот эту хреновину.











В отличии от преведущей модели тута есть микропроцессор на основе ардуино.

В общем машинка по работе похожа на прошлую модель. Только сделано с большими

возможностями, работает конечно стабильно, ну и выглядить как промышленый образец.

Есть регулировка по частоте и мощности. Частота где то от 80 герц до 300. Но все конструировал

под частоту 120-130 герц. Это по опыту работы с потретом наиболее удачная частота. Также

в машики есть четыре перепрограммируемые фиксированные кнопки (ну как в магнитоле радиостанции)

Есть еще кнопка для функции рисование волос. Типа с плавный нарастанием и затуханием мощности и

регулировки при этом частоты и периуда затухания. Ну как бы работает, но самому мне лень пользоваться

сей режимом. Так машинка не греется, да и работает достаточно стабильно. Отработала этот сезон без

особых нареканий. Только кнопка включения сразу сломалась. Сейчас заказал с али тумблеры. Попробую

на них поменять. Все пластмассовые  кнопки говно.

Сама машинка и частично корпус сделан на 3D принтере (купил как то года два назад). Ну из всякого

железа и электроники что можно заказать на Али. Больше мучался с написанием ПО, так как приходилось

все режимы сразу проверять на памятниках.

Да есть видео. Но почему то качество жуткое.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вот же ты рукастый))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

:good:

Осталось прикрутить манипулятор, пару камер, научить проводить сравнительный анализ, ругаться матом и пить водку :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приобрести такую машинку можно?
