Arturs Опубликовано: 29 ноября 2017 Поделиться Опубликовано: 29 ноября 2017 Доброе время суток Решил зделать лобзик по камню на подобие вертикальнова ленточника по дереву. (Собираюсь пелить шведский и корельский гранит) и загвоздка втом что низнаю какай выбрать мотор сколько киловат и оборот должен быть? Шкивы под алмазный трос 500мм диаметром. С какой скоростью должен резать трос и как ету скорасть высчитать? Буду очень благодарен за помощь в етом вопросе. Спасибо.! Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
zelenok Опубликовано: 29 ноября 2017 Поделиться Опубликовано: 29 ноября 2017 Ну, как вариант, подсмотреть спецификации станкоделов. Можно поднять в архивах таблицы скоростей относительно материалов и попытаться пересчитать относительно имеющегося мотора и шкивов. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
kalistratoff Опубликовано: 29 ноября 2017 Поделиться Опубликовано: 29 ноября 2017 Arturs скорость резанья каната по граниту 15-20м\сек. Посчитай шкивы и на выходе получи такую скорость. Двигатель для лобзика 5-7Квт за глаза Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Arturs Опубликовано: 29 ноября 2017 Автор Поделиться Опубликовано: 29 ноября 2017 Спасибо А есть может какая то формула ? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
kalistratoff Опубликовано: 29 ноября 2017 Поделиться Опубликовано: 29 ноября 2017 Arturs геометрия пятый класс))). Длина окружности + сколько оборотов в секунду вращается. Куда уж проще. Я дал главную цифру - скорость резанья для гранита т.е трос должен двигаться с такой скоростью. где то 500 -700 оборотов в минуту должно быть на рабочем колесе в минуту при диаметре колеса 500мм (то которое протягивает трос) можно меньше но не больше. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...

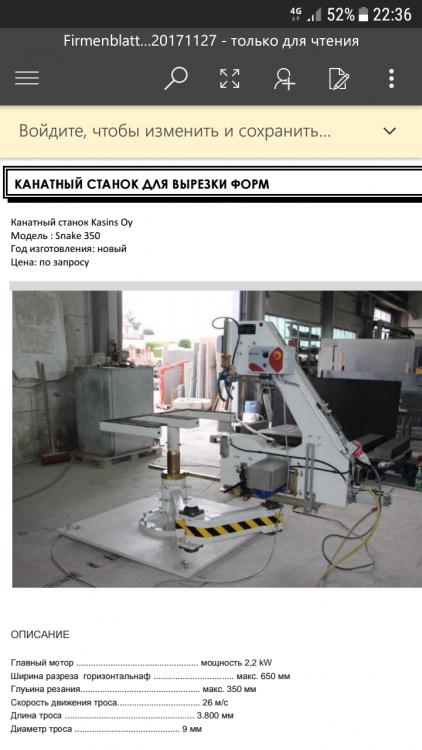

Arturs Опубликовано: 29 ноября 2017 Автор Поделиться Опубликовано: 29 ноября 2017 Спасибо Нашол тут кокойта станок с характеристикой ну да 26м/с скорость троса но а матор 2.2 киловата только Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Яшa Опубликовано: 29 ноября 2017 Поделиться Опубликовано: 29 ноября 2017 если диаметр приводного шкива 500мм, то пробег троса за один оборот - 1,57м. для выхода на рабочую скорость нужно 20м/15,7м = 13 оборотов в секунду. т.е. около 700 об/мин. если взять стандартный двигатель 2,2кВт 2800 оборотов в минуту, то нужно в четыре раза уменьшать передачу шкивами, что даст в итоге четырехкратное увеличение крутящего момента. так что, думаю, должно хватить 2,2кВт. Но это чисто с теоретической точки зрения. Лучше все же к практикам прислушаться... Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
zelenok Опубликовано: 30 ноября 2017 Поделиться Опубликовано: 30 ноября 2017 В этом примере станка появилась 3-я переменная-трос 9мм при 2.2кВт, при этом неизвестно какую толщину предполагается пилить. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
mrmeskys Опубликовано: 30 ноября 2017 Поделиться Опубликовано: 30 ноября 2017 У меня был режский станок, там стоял мотор 1,5 квт. Характеристики Контур Скорость движения каната, м/сек 23,5 Размеры обрабатываемого изделия мм. 1500х800х200 Расход воды, м3/ч 2 Установленная мощность, кВт 1,5 Габаритные размеры мм. 2000х500х1900 Вес, кг 1000 Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
autonoda Опубликовано: 30 ноября 2017 Поделиться Опубликовано: 30 ноября 2017 14 часа назад, kalistratoff сказал: Arturs скорость резанья каната по граниту 15-20м\сек. Посчитай шкивы и на выходе получи такую скорость. Двигатель для лобзика 5-7Квт за глаза Немного уточню. Для твердых гранитов 20-26м/с, для мягких гранитов и мрамора - 30 м/с. Увеличение крутящего момента все равно не увеличит мощность. Мощность главного привода лучше 4кВт. 3 часа назад, zelenok сказал: В этом примере станка появилась 3-я переменная-трос 9мм при 2.2кВт, при этом неизвестно какую толщину предполагается пилить. Толщина пропила будет влиять только на скорость пропиливания, т.е. на площадь пропила. Для точной резки - меньше площадь пропила, для грубой - больше. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Александр Опубликовано: 30 ноября 2017 Поделиться Опубликовано: 30 ноября 2017 autonoda он имел ввиду толщину заготовки Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...

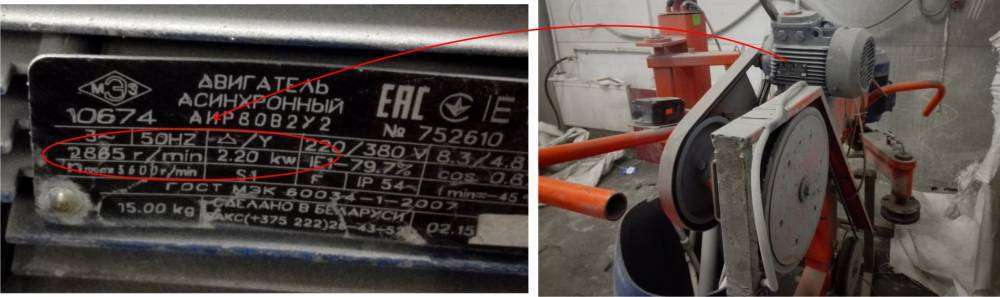

Яшa Опубликовано: 30 ноября 2017 Поделиться Опубликовано: 30 ноября 2017 не скажу, что это прям блеск инженерной мысли, но при движке 2,2кВт режет заготовку толщиной 300мм. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
kalistratoff Опубликовано: 30 ноября 2017 Поделиться Опубликовано: 30 ноября 2017 2Квт на 100мм толщины реза нужно брать в расчёт, А резать будет и киловатник, потому как запуск каната без нагрузки производится на роликах. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Arturs Опубликовано: 30 ноября 2017 Автор Поделиться Опубликовано: 30 ноября 2017 Спасибо за советы. Столкнулся ещё с одной проблемой вычетал что нужно при работе менять скорасть работы троса при вскрытие алмазов троса 4м/с а также при мягких и твердых пород камня как было упомянуто выше. Получается у заводских моделей токая функция есть но покупать приоброзаватель для 5.5кв двиготеля у нас в Латвии както накладно 400 евро примерно Может есть кокието другие варианты помимо этого и елки из шкивов :D просто я в этом неособо силен Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
mrmeskys Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 Перестановкой шкивов... Но зачем преобразователь 5,5 квт, если мотор 1,5-2,5 квт? Инвертора хватит 3,0 квт...он на много дешевле. У тебя 220 или 380 тоже есть? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Arturs Опубликовано: 1 декабря 2017 Автор Поделиться Опубликовано: 1 декабря 2017 380 тоже Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
mrmeskys Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 Футеровка для шкивов есть? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Arturs Опубликовано: 1 декабря 2017 Автор Поделиться Опубликовано: 1 декабря 2017 А что это такое Просто я в етих делах несилен Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Р.Н.Б. Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 вы занимаетесь ерундой, мы такой заводской станок за 100 рублей продали в идеальном состоянии, поищите б у в Европе им цена 1000 евро потолок Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Arturs Опубликовано: 1 декабря 2017 Автор Поделиться Опубликовано: 1 декабря 2017 От 5000 евро только начинаютса Искал и в литве польше германии а у нас в латвии даже сухорезы на болгарку толкам некупить все заказиваем с литвы Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Филимон Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 3 часа назад, Arturs сказал: у нас в латвии даже сухорезы на болгарку толкам некупить все заказиваем с литвы Зенона на вас нету))))) Зенонас может тебе взять их под крыло, глядишь и еврики шуршать в карманах начнут)))) Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Тираспольский Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 В 30.11.2017 в 13:43, Яшa сказал: не скажу, что это прям блеск инженерной мысли, но при движке 2,2кВт режет заготовку толщиной 300мм. Яша это твой станок ? Ты на нём работаешь ? Интересуюсь так как задумываюсь за такой станок. Облегчает и ускоряет он работу или не морочится и резать как и режу руками ? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Яшa Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 не знаю, я на нем не работаю. наши его юзают, если внутри плиты надо что-нибудь вырезать, или арки какие-нибудь. внутренние радиусы и т.п. станок не сложный. так что, думаю, не будет лишним в каждой мастерской. главная проблема - где взять ролики под канат. 2 Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Тираспольский Опубликовано: 1 декабря 2017 Поделиться Опубликовано: 1 декабря 2017 Ролики это колёса с футеровкой ? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
kalistratoff Опубликовано: 2 декабря 2017 Поделиться Опубликовано: 2 декабря 2017 5 часов назад, Яшa сказал: где взять ролики под канат. город Реж, Свердловской области 1 Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
