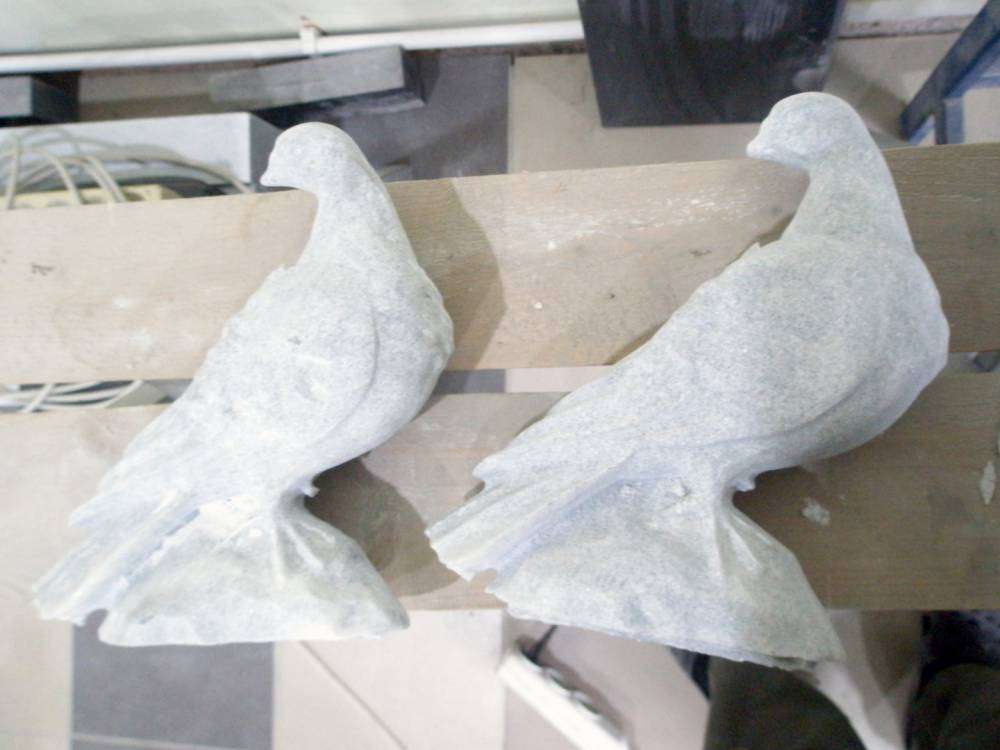

Всем привет, начинаю осваивать фрезер, Гравёр 6. Заодно и перепрофилируюсь в 3д моделинг для фрезеровки. Месяца три -четыре назад взялся за это дело, что-то уже получается, в чём-то ещё нужно разбираться. Буду выкладывать только те работы, модели к которым слепил сам. Вот, первое попавшееся, двухсторонняя фрезеровка, из под станка ещё не доработанная. Сильно, прошу, камнями не кидаться.

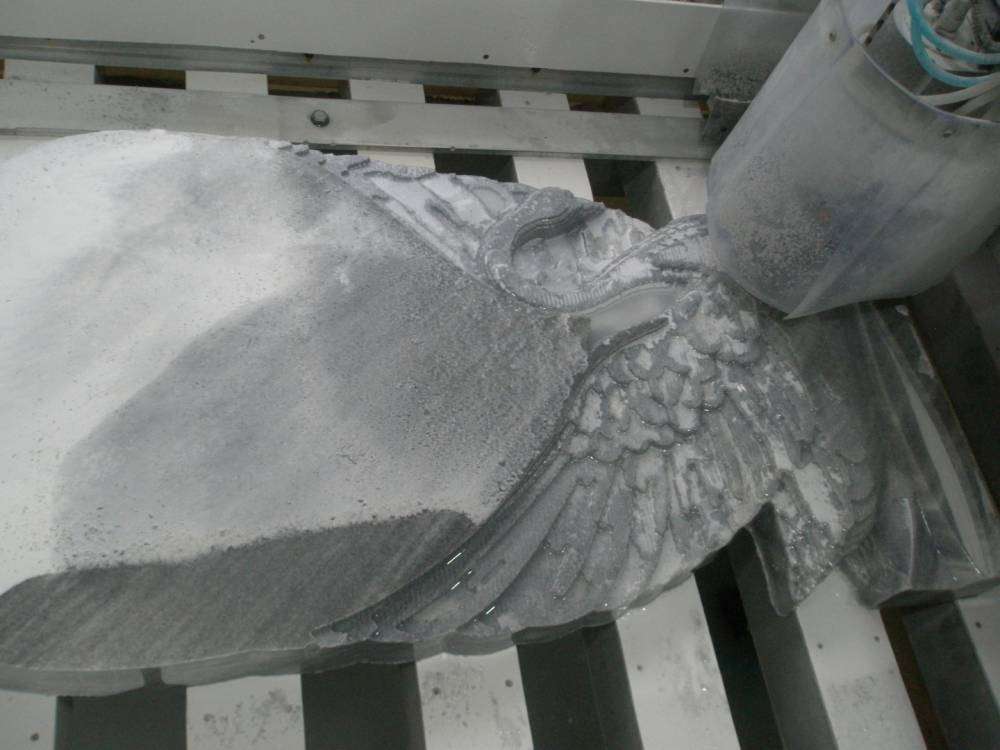

Поставил фрезеровать лебедя, посмотрим, что получится.


  • Нравится 1
  • Одобряю сказанное 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

алгоритм обработки какой? обрезка по контуру, черновая , чистовая?

как закреплена заготовка?

по фото непонятно заготовка лежит сразу на профиле или через подложку?Денис Давыдов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, обрезка-черновая-чистовая. На профиле полоски пластика пхв прикручены. Стела большая, 120х60х8, поэтому никак не закреплена.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минуты назад, КАМЕНОТЁС сказал:

надо бы закреплять

ТАМ СТАНОК УМНЫЙ. НЕ СДВИНЕТ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Такие большие не сдвигал, даже на обрезке, а вот с голубями пришлось помучиться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, YurgenAKA сказал:

ТАМ СТАНОК УМНЫЙ. НЕ СДВИНЕТ

Динамический датчик на шпинделе ))Когда нагрузка критическая включается ...

усраться можно))))

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После обрезки контура стела всё равно освобождается от крепежа, а какое же давление фрезы должно быть на черновой или чистовой фрезеровке, чтобы пол центнера сдвинуть с места? :wacko:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как режете?Не насквозь что ли? Или подложку прорезаете?Насколько я понял заготовка лежит просто

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно насквозь. Промеряю стелу ив Арткаме выставляю глубину прорезания. Фреза доходит точно до подложки. Когда закрепляю заготовку, по бокам подкладываю куски мрамора, чтобы при обрезке фреза проходила сквозь них. Когда стела уже обрезана, остаётся пропил между креплением (мраморной проставкой) и самой стелой. То есть стела уже перестаёт быть закреплённой. Мне интересно, как другие крепят заготовку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
49 минут назад, Денис Давыдов сказал:

Мне интересно, как другие крепят заготовку.

Я по старинке )) как при металлообработке .На "отвал" резка - заготовка на прокладках лежит ,на таких что их не задевала фреза.Крепёж с упором привёрнут с Тслот столу ...Ну разная резка разный крепёж .Крест вообще с клиньями приходится делать ,из за косой перекладины...На подложке если (ну типа как ты на куски мрамора ложишь) Так это при глухой резке,когда обрезь падает внутрь детали.

Ты вот с голобями говоришь проблема...Вообще нет проблем.Два упора углом и угол который в них находится является отправной точкой от которой выходишь на нулевую.При перевороте так же от этого угла уходишь на старт к нулевой точке.

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

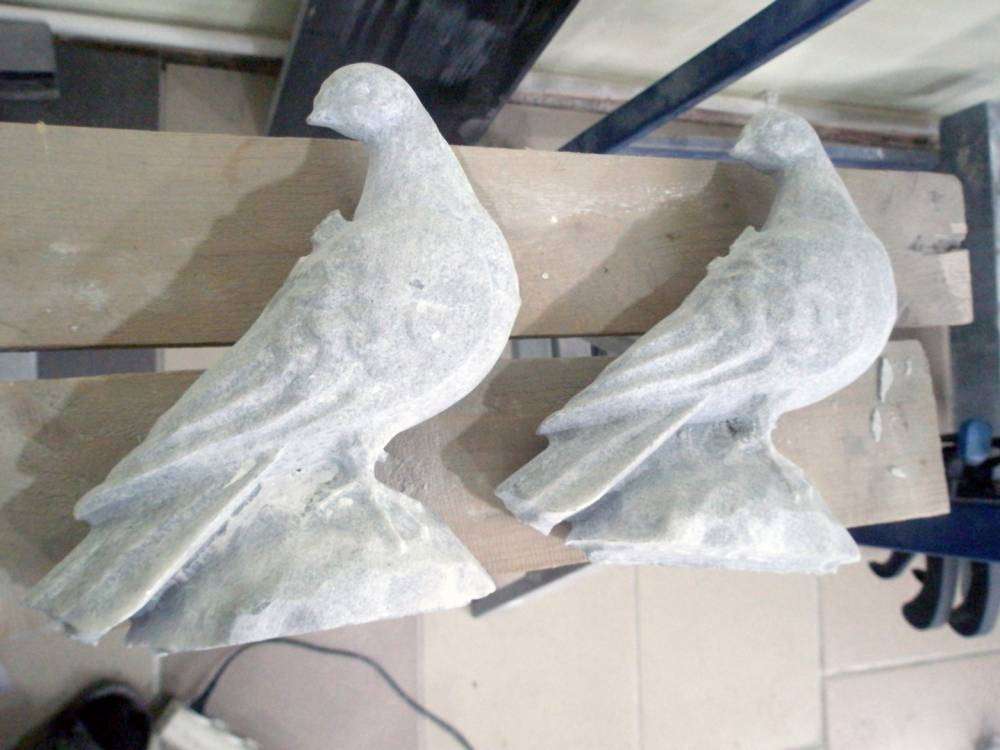

Первого голубя я сначала обрезал на всю глубину (закреплял за выступ в основании), профрезеровал одну сторону, а когда перевернул, расклинил под головой. В процессе всё съехало в сторону и голубь стал инвалидом, после чего улетел в брекчу. С нулевой точкой да, всё просто. Лишь бы был прямой угол у торца заготовки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, Денис Давыдов сказал:

С нулевой точкой да, всё просто.

Ну она не совсем нулевая .Она контрольная .Если ты обрезал по контуру ,то при перевороте в пустоте же ноль будет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если прозевал и станок выключился, при следующей калибровке ноль по Z у меня подгуливает в пределах 3х мм. Во избежание этого я оставляю для калибровки кусок после обрезки. По нему выставляю 0 по Z, а X и Y не сбиваются.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, Анфим сказал:

Динамический датчик на шпинделе ))Когда нагрузка критическая включается

Нет.  Никакой тревоги не включается.  Станок с обратной связью.  И при нагрузке ослабляет нажим на фрезу, либо вообще отходит чуть и врезает снова. Вот так то))))

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если, конечно, эта функция принудительно не отключена. В первый же день работы, когда фреза находилась в нулевой точке станка (на датчике), я запустил перемещение и оторвал датчик от станка со всеми его потрохами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Денис Давыдов сказал:

Если, конечно, эта функция принудительно не отключена. В первый же день работы, когда фреза находилась в нулевой точке станка (на датчике), я запустил перемещение и оторвал датчик от станка со всеми его потрохами.

Не первый раз слышу такое)))  говорил я Алексею, что его нужно просто закрепить на нуле, а не таскать .  и обнуляться точнее будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это "инструктор" - учитель для начинающих )) Так то зачем он,этот датчик ....Фреза,сверло ли, либо работает либо нет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как я понимаю - это датчик нулевых координат станка, тогда он и должен быть нулевой координатой, а не кататься вместе с мостом станка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Задуман он так был для того чтобы не гонять портал весь в ноль и перед началом работы или при смене фрезы ее обнулить прокатив только по оси Х. Для того чтобы он не врал так сильно можно пружину помягче поставить, )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я думаю прикрутить к столу клин, чтобы датчик на него наезжал и при обнулении под фрезой не прогибался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

сколько по времени делал?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Денис Давыдов

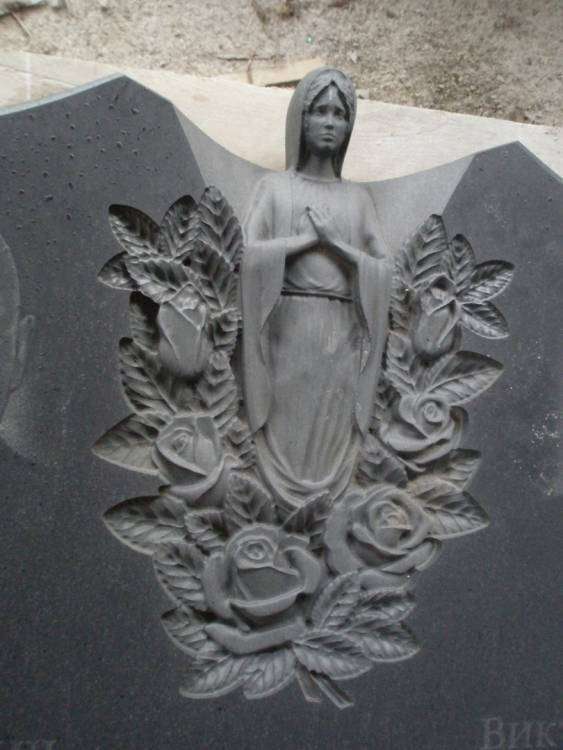

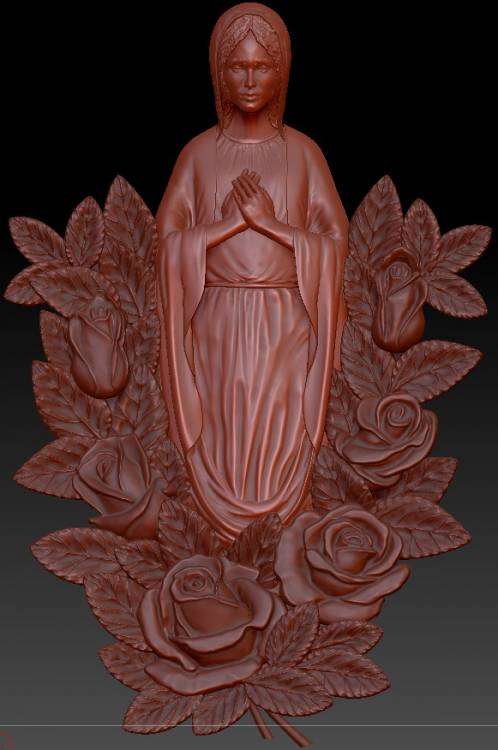

что такое по референсу? модель в збраше сделана?

и еще вопрос )  в арткаме чтобы поднимать фотографии, сначала надо ретушь делать ?
