Изготовление фрезерного станка чпу

[Марсианин]

45 минут назад, КАМЕНОТЁС сказал:

Судя по фото ,станочек знатный получится. Тоже вожусь с новым станком. Сейчас редко удается к нему подойти, некогда. Основная проблема у меня не решенная пока это соосность. Вроде все вывел перед сборкой, собрал и на тебе там 0.2 сям 0.3 а угол так вообще. В общем забодались уже два раза разбирали уже ,пытался на своем фрезере исправить. Подкладочки разные под рельсы. Короче процесс еще идет.Но победа будет за нами)))

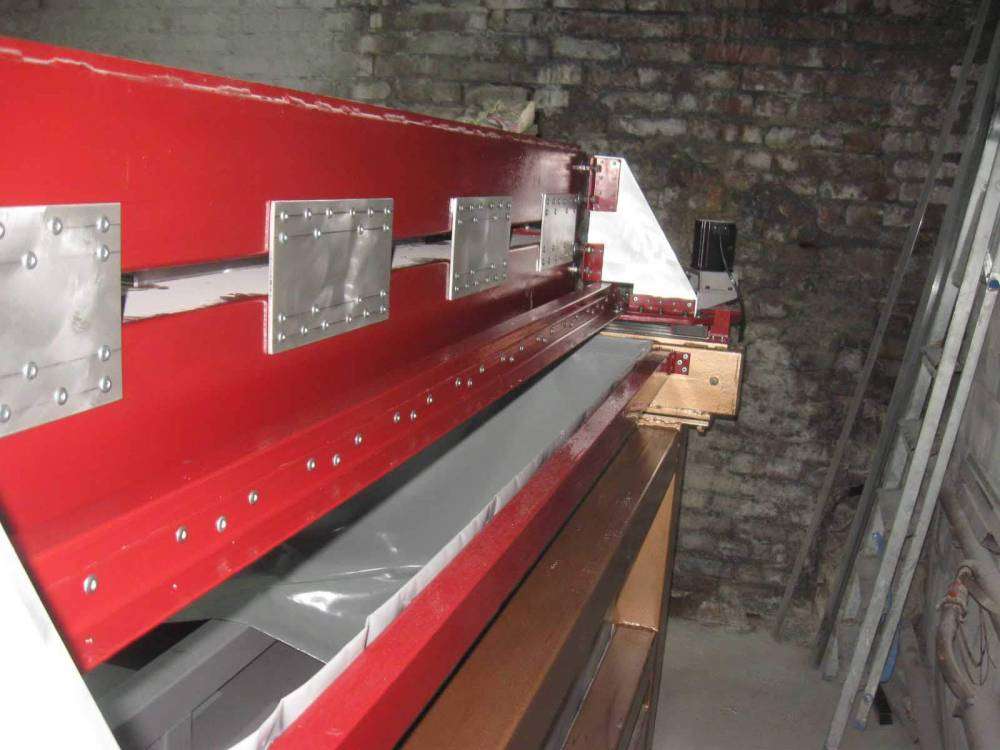

П.с шторку тоже хочу сделать на всех станках, но шторка по периметру это ново для меня , идея имеет место быть.

Рельсы как ставиш   я первый рельс ставил по струне а второй уже по собранаму порталу

[КАМЕНОТЁС]

Отшлифовал направляющие потом тут же  разметил и просверлил под рельсы отверстия.

[Р.Н.Б.]

индикатором "часовым" надо прогонять все узлы поэтапно , струна

[Alexey]

[Анфим]

2 часа назад, Р.Н.Б. сказал:

индикатором "часовым"

Это что за инструмент?))) Микрометр так то...с индикатором стрелочным.Да и вообще делать для себя из того что делают китайцы зачем? Клюнет в попу "жаренный петух" то только станочный профиль

[Р.Н.Б.]

по профилю тоже надо подгонять  , хотя это конечно в разы удобнее

[Марсианин]

2 часа назад, Р.Н.Б. сказал:

индикатором "часовым" надо прогонять все узлы поэтапно , струна

Покажи как мастер рельс сразу с индикатором ставить

[Анфим]

9 минут назад, Р.Н.Б. сказал:

по профилю тоже надо подгонять

А чего там подгонять то?Делаешь из него весь портал и всё.

[usoltsev]

21 минуту назад, Александр.Л сказал:

Покажи как мастер рельс сразу с индикатором ставить

@Александр.Л Саня они тут все железнодорожники)))

[Анфим]

2 минуты назад, usoltsev сказал:

Саня они тут все железнодорожники))

Не надо ляля я машиностроитель.

[Марсианин]

Портал с алюминия шириной 2м по уму никто не делает

[Анфим]

Только что, Александр.Л сказал:

Портал с алюминия шириной 2м по уму никто не делает

Делают.Профиль там другой просто.Тот что в Челябе продают конечно не покатит.Хотя и его можно перевязать ...Там самый широкий 100х100 .Я брал у них. Делал стол под фрезер малый.Дороговато ,но зато чотко всё.



[Марсианин]

На данном этапе у меня портал весит около 110 кг с подключеными редукторами усилие сдвинуть достаточно 4,7 кг  если отцепить редуктора думаю килограма 2 усилия будет достаточно  пока полет нормальный

[Анфим]

43 минуты назад, Александр.Л сказал:

На данном этапе у меня портал весит около 110 кг

Ты имеешь ввиду ось Х с осью Z. В принципе не тяжёлая.У меня у китайца тяжелей .

[usoltsev]

[minus]

если это не из алюминия, не забудь покрасить, а то ржаветь будет.

[usoltsev]

@minus Алюминий

[zelenok]

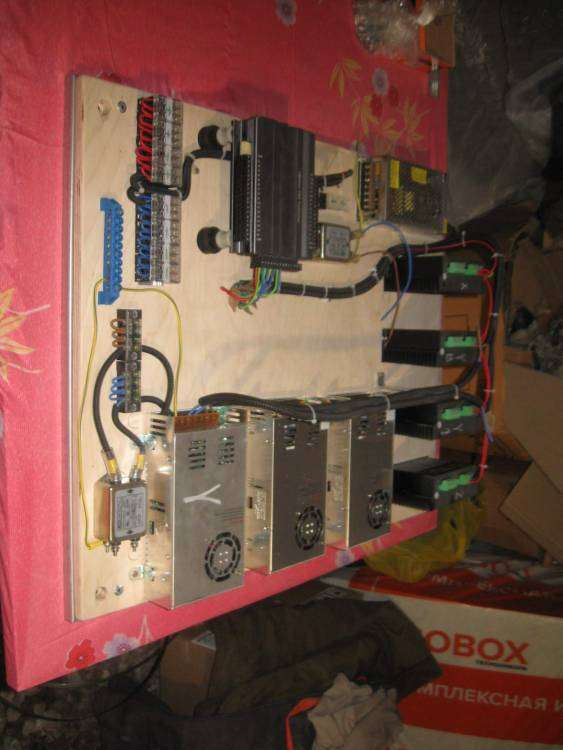

По драйверам осей раздельное питание?

Пойду к своему в шкафчик загляну, мне казалось это не распространённая схемотехника

[Марсианин]

1 минуту назад, zelenok сказал:

По драйверам осей раздельное питание?

На каждую ось свой блок питания так надежней

[zelenok]

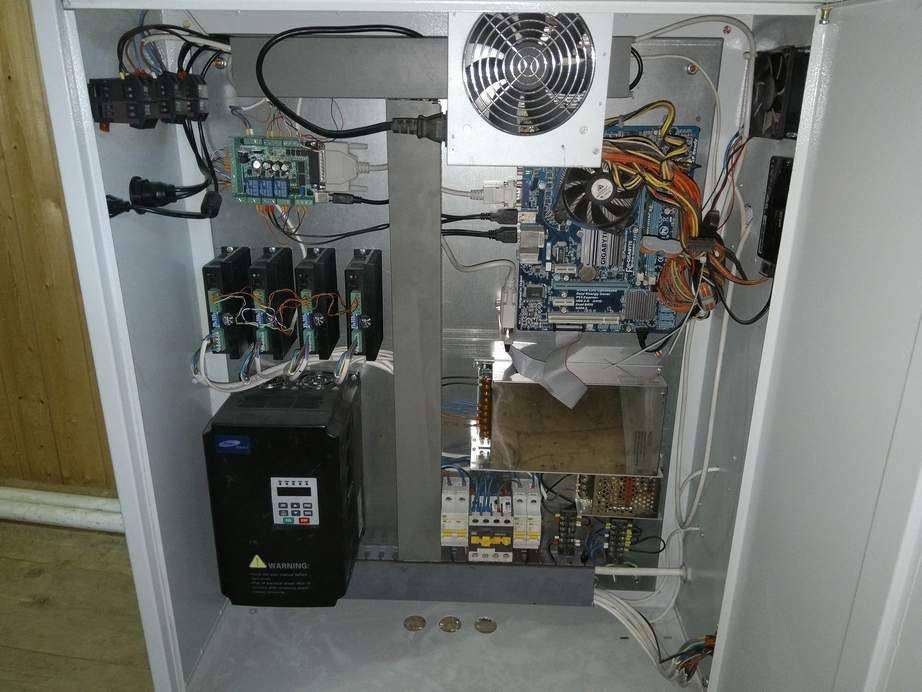

На моих кишках сэкономили по питалову драйверов, но зато компьютер к стенке гвоздями прибили



[Марсианин]

19 часов назад, zelenok сказал:

На моих кишках сэкономили по питалову драйверов, но зато компьютер к стенке гвоздями прибили



Чей станок кто делает

[minus]

@zelenok не плохое решение. Но чёт я не вижу вентиляции, перегрев может быть.

Этот вентилятор справа вверху,и все?

[zelenok]

50 минут назад, Александр.Л сказал:

Чей станок кто делает

Уралфрезер.

@minus

да, вентилятор один, но ящик более чем просторный, 80*65*25

[minus]

@zelenok на станке котором я работаю, ящик по размерам больше, там стоят приточной и вытяжной вентиляторы, и этого мало на мой взгляд, драйвера греются. Приходится дверцу оставлять открытой.

22 часа назад, usoltsev сказал:



На фанеру??? серьёзно??

[Филимон]

Я хотел об этом же написать, что надо отверстие сделать приточное и продувать раз в недельку весь ящик!
