Неровно что если стол он атфрезерован  памятники не ровные делал такой фрезой размер букв вроде не пляшет

11 минут назад, minus сказал:

Глубины и угла нет :aag:

Угол делал - 30 но фреза только такая поликристалом наверно будет лучше. Текст составлял как показывал Юрген способ мне понравился

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 643
  • Создана
  • Последний ответ

Топ авторов темы

  • Марсианин

    134

  • Анфим

    69

  • zelenok

    61

  • usoltsev

    59

@Марсианин  по мрамору поликристал- не изголяйся))) Идёшь в строительный магазин (в маске))) и покупаешь свёрла по кафелю перьевые китайские за копейки. Одгой без переточки 5-10 паспортов По звуку поймёшь когда править нужно. Можешь угол на нём переточить на 90-110 градусов. Главное возьми с собой штангель чтоб хвостовик был кратный  твоим цангам 6 -8 мм . Они у китайцев пляшут. Могут 5,5 или 6,3мм быть. Поликристал это гранит

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

8 минут назад, kalistratoff сказал:

и покупаешь свёрла по кафелю перьевые китайские за копейки

можно и по дереву фрезу взять - подороже чем сверло, правда...

https://yandex.ru/images/search?from=tabbar&text=фреза v образная 90 градусов

Ссылка на комментарий
Поделиться на другие сайты

Я все таки сторонник более качественного инструмента  с хорошим инструментом сам себя не мучаеш  это уже пройдено по каменотесной работе

Ссылка на комментарий
Поделиться на другие сайты

@Марсианин к Зенонасу обратись он тебя снабдит фрезами по мрамору для текста и для резки.Не мучай себя догадками и пробами.Всё уже перепробовано и подобрано и Зенонас в курсе и есть у него .

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

16 минут назад, Анфим сказал:

@Марсианин к Зенонасу обратись он тебя снабдит фрезами по мрамору для текста и для резки.Не мучай себя догадками и пробами.Всё уже перепробовано и подобрано и Зенонас в курсе и есть у него .

Он мне прайс уже кинул

Изменено пользователем Марсианин
Ссылка на комментарий
Поделиться на другие сайты

2 часа назад, Марсианин сказал:

Я все таки сторонник более качественного инструмента

ну а если так - читай, что анфим написал)

купил я когда-то вместе с фрезером у зенона две фрезы для текста по мрамору - цельнометаллические. стоили недешево... но вторую я еще не распаковывал. один раз только подправлял первую на алмазном кругу.

больше тысячи знаков наверное точно уже наковырял этой фрезой. у нас редко мрамор просто...

15 минут назад, kalistratoff сказал:

но весь мрамор  свёрлами по кафелю не один год делаем

по средней? или смещением?

сверло ж вроде переменный угол имеет? уменьшающийся к краям.

Ссылка на комментарий
Поделиться на другие сайты

10 минут назад, Яшa сказал:

ну а если так - читай, что анфим написал)

купил я когда-то вместе с фрезером у зенона две фрезы для текста по мрамору - цельнометаллические. стоили недешево... но вторую я еще не распаковывал. один раз только подправлял первую на алмазном кругу.

больше тысячи знаков наверное точно уже наковырял этой фрезой. у нас редко мрамор просто...

по средней? или смещением?

сверло ж вроде переменный угол имеет? уменьшающийся к краям.

Смещением

Ссылка на комментарий
Поделиться на другие сайты

да не, что у тебя смещением, это понятно.

 я у калистратова спрашиваю, как они сверлами режут.

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...
3 минуты назад, zelenok сказал:

@Марсианин

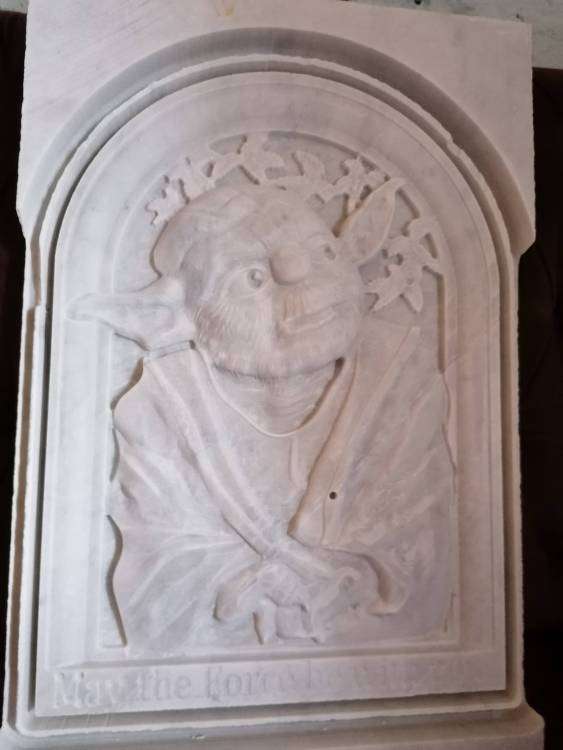

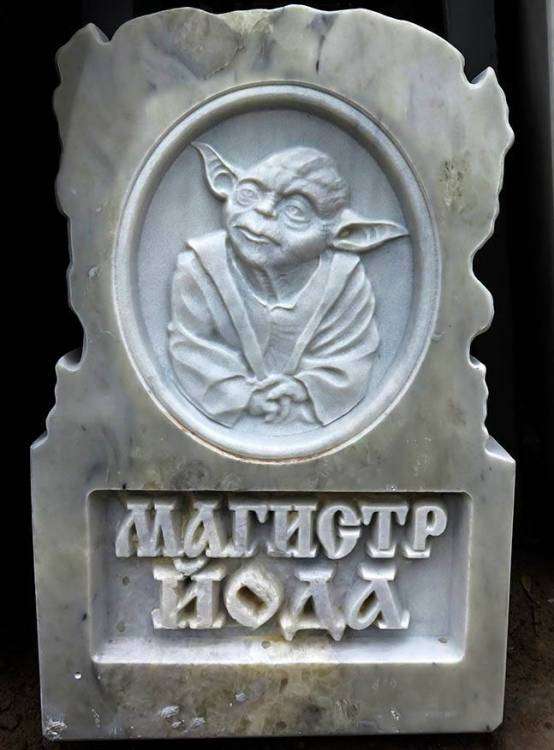

А что за отверстие в кафтане у Йоды? Стреляли? :aai:

Это мой косяк я же только учусь

Ссылка на комментарий
Поделиться на другие сайты

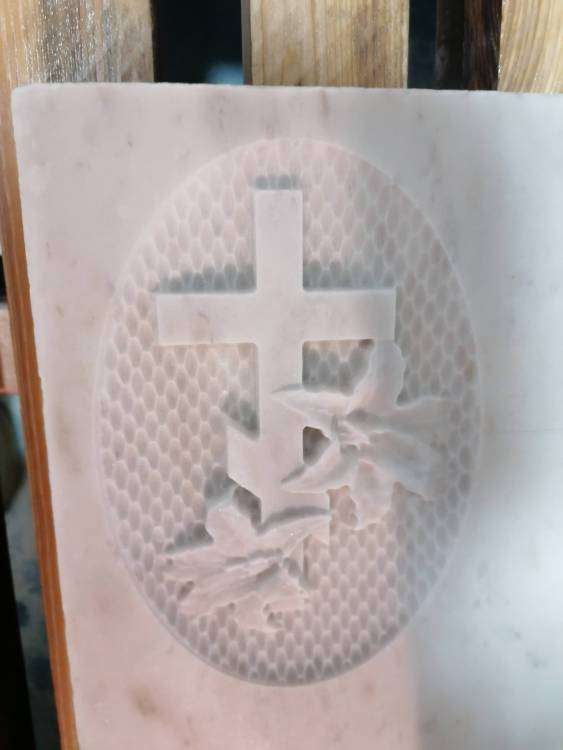

Марсианин, шаг большой очень(для этой фрезы), не профрезеровываются мелкие элементы. Это я тоже тренировался на некондиции.





  • Нравится 1
Ссылка на комментарий
Поделиться на другие сайты

9 часов назад, Калуга сказал:

Марсианин, шаг большой очень(для этой фрезы), не профрезеровываются мелкие элементы. Это я тоже тренировался на некондиции.



Кончик фрезы диаметр 4мм  шаг 0,2 стоял

Ссылка на комментарий
Поделиться на другие сайты

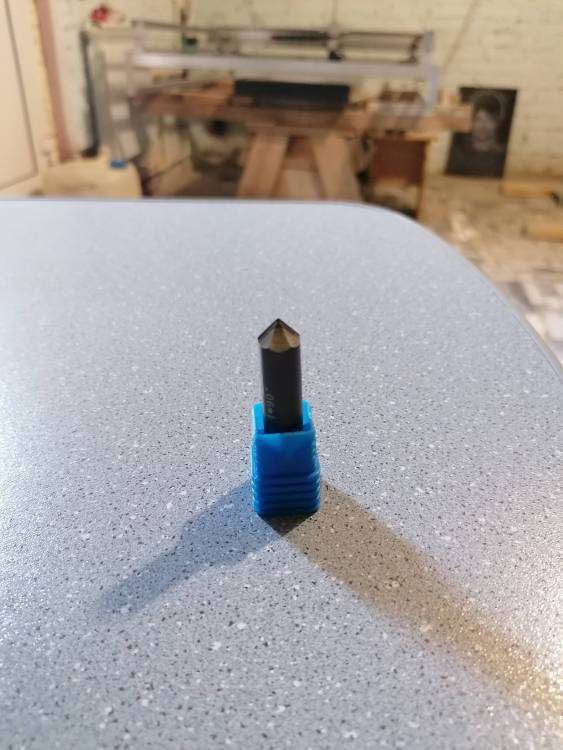

Вопрос фрезеровщикам на поликристал какие оптимальные обороты


6 минут назад, Марсианин сказал:

Вопрос фрезеровщикам на поликристал какие оптимальные обороты


Поликристалы такие с оборотами вопрос

Ссылка на комментарий
Поделиться на другие сайты

@Марсианин  их надо крутить по максимуму 18000-24000 но слушать шпиндель, не допускать вибрации, когда высокие скорости вводят шпиндель с фрезой в дисбаланс.

Одна из более-менее адекватных инструкций от производителей:

Алмазные путеводители инструментов вырезания и часто задаваемые вопросы & решения 戴梦迪雕刻刀使用指导指南
Первая часть
Пояснительные данные рабочего значения резцов с резьбой PCD
PCD 石材雕刻刀工作参数对照
A.Thefixedprocessingparameters 固定加工参数
Макс, вращающий скорость 24000 (минимальные 6000-8000) 转速 ( 最大 )
Скорость путешествия Макса 3000 или больше, чем 空程速度 (3000 或更高 )
Темп погружения 100-200 下刀速度 (100-200)
Скорость, чтобы взять нож (согласно скорости путешествия Макса) 提刀速度 ( 按空程走 )
B.processingparameterdebuggingaccordingtopracticalcondition
根据工况变更的加工参数
Скорость 1.Feed (в соответствии с твердостью каменных материалов на основании того, что шпиндель
никакая shaking;the первоначальная безопасная стоимость не 500mm/mins; Если вы можете убедиться, что затем начать
cut)
进给量(根据石材的硬度不同,以主轴不抖动为基础进行设置,初始安全值是500mm/分钟。以此基础按
需向上调整);
2. Глубина ножа (не более 2 мм за один раз и не более 2 мм, необходимые для пошагового резания;
Рекомендуемая глубина ножа 0 0,8-1,5 мм)
下刀深度(单次下刀不超过2mm,下刀深度超过2mm 建议分次下刀,鉴于石材的不平整性,推荐的下刀
深度为 0.8mm-1.5mm 之间 ). Вторая часть
Резак в управлении - на стадии 刀具的跑合方法
A.Входовая сцена - это временной промежуток, в течение которого резак для резания, естественно, пассивирует и
Когда ступень становится стабильной и резец будет работать не только с резьбовой машиной, но и
Увеличенный срок службы и превосходная эффективность резания
刀具跑合是一种使锋利的刀具刃口出现自然钝化的过程,可以使刀具拥有更长的寿命和更稳定的切削效率。 B.Howtogetaquickrunningstage - DATAVALUES
Резьба по мягким или срединно-твёрдым каменным материалам на 20-30 см по прямой линии
按以上参数设置,在较软或者硬度适中的石材上,直线跑合二十至三十厘米即可。
Накормите Rate:300mm/min 进给量设置值 :300mm/min
Нож Depth:1.0 下刀深度 :1.0mm
Управление - в Distance:20-30cm 跑合距离 :20-30cm
Третья часть
Часто задаваемые вопросы и решения (часто задаваемые вопросы) 常见问题与解决方案
1.WHY Фрезерование при первом использовании?
Потому что скорость погружения слишком высока, что позволяет резцу получить наибольшее давление; часто видно, когда
Скорость погружения 500 мм/мин
1.下刀即断是为什么?
下刀速度过快,刀尖承受的力太大,导致刀刚下去就崩尖。一般常见下刀速度设置为500以上的客户。
2.WHY Резак сохраняет короткий срок службы?
Неправильная или несравненная установка параметров может привести к сокращению срока службы резца.
2.加工寿命很短为什么?
使用刀具跟机器本身设定不符,需调整机器参数。
3.WHY Часто отшлифовывать резак?
Скорость быстрого перемещения приводит к высокой поперечной силе
Решение: замедление скорости движения (рекомендуется); если не удается, пожалуйста, поднимите скорость вращения
3.断刀为什么?
移动速度过快导致横向冲力过高。解决方法:适当降低移动速度(推荐)如果不改变移动速度,就
适当提高旋转速度。
4.WHY Резец часто вибрирует?
Поскольку центробежная сила при вращении увеличивается высоко, центр тяжести резцов сильно смещается.
Решение: понизить положение ножа патрона (сделать инструмент немного снаружи патрона, как только
Возможно); сделать основной патрон шпинделя очень прочным; проверить, чтобы получить соответствующее значение данных.
刀具重心偏移,转动时的离心力变大,导致转动时振动。解决方法:降低夹头夹刀位置(即要尽量缩短夹
头底部露出的刀头长度)。机器主轴夹头抓刀不稳(没有夹牢),产生振动。

Изменено пользователем zelenok
  • Нравится 1
Ссылка на комментарий
Поделиться на другие сайты

4 минуты назад, zelenok сказал:

@Марсианин  их надо крутить по максимуму 18000-24000 но слушать шпиндель, не допускать вибрации, когда высокие скорости вводят шпиндель с фрезой в дисбаланс.

Благодарю понял буду пробовать

Ссылка на комментарий
Поделиться на другие сайты

1 час назад, Яшa сказал:

я обычно 15000 ставлю, но если фрезе тяжело, повышаю до 18000.



Понял благодарю буду пробовать

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
2 минуты назад, zelenok сказал:

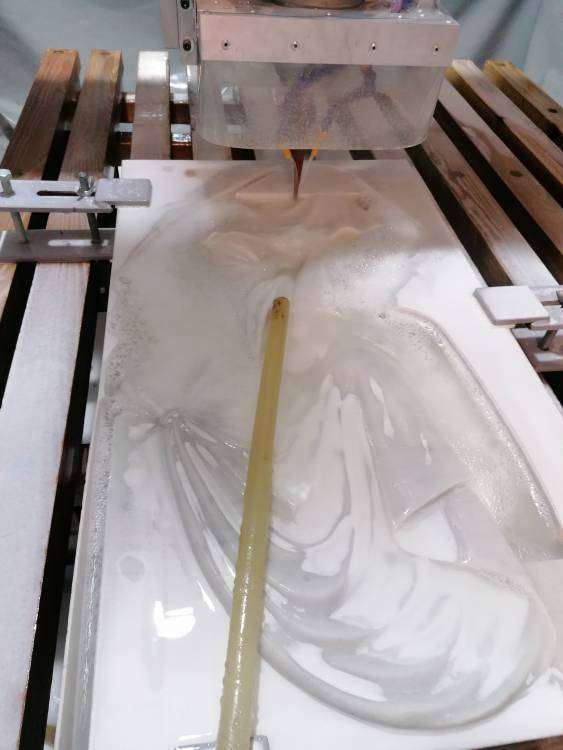

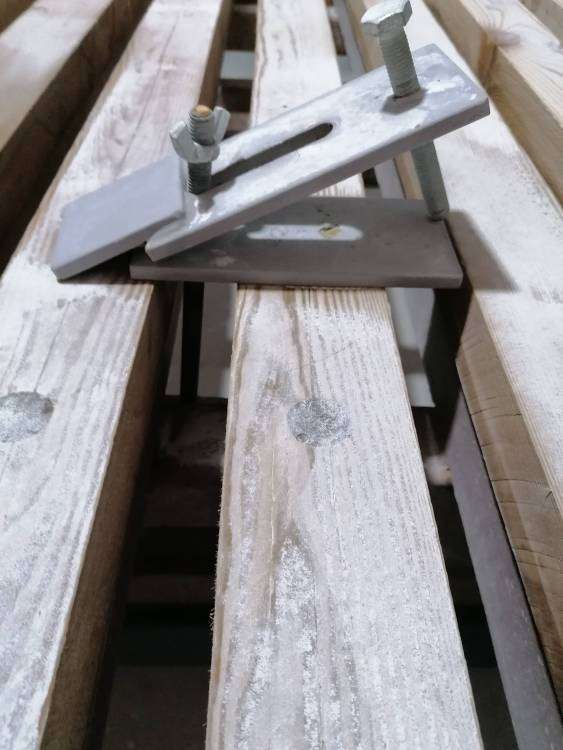

Какие интересные струбцины!:aai:

Можно по-ближе рассмотреть и без камня?

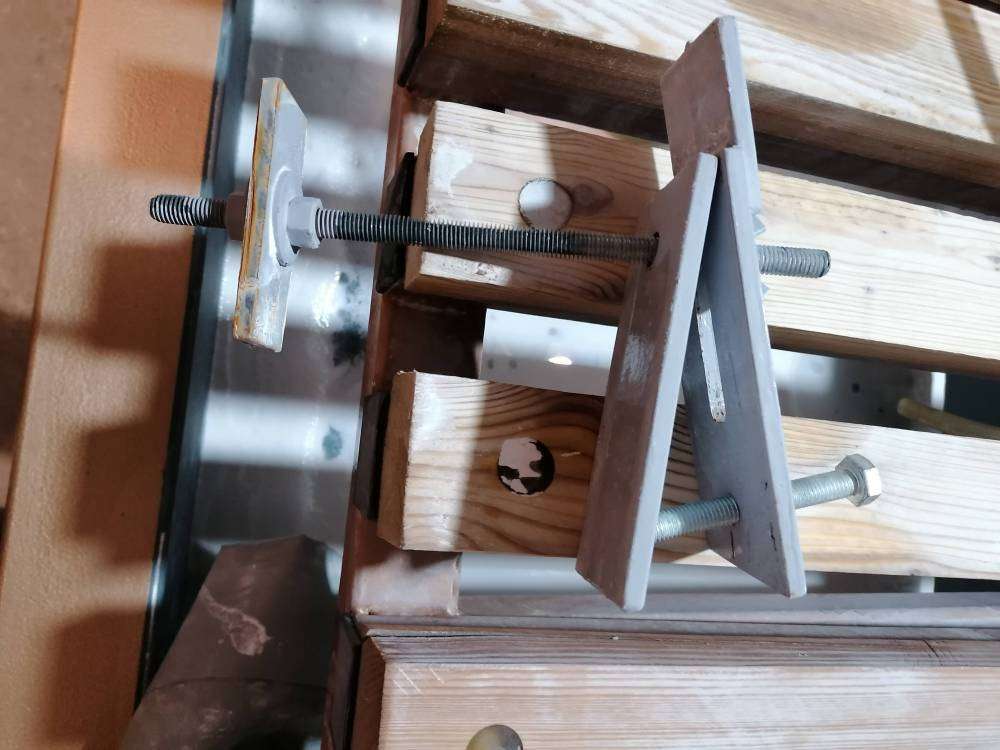

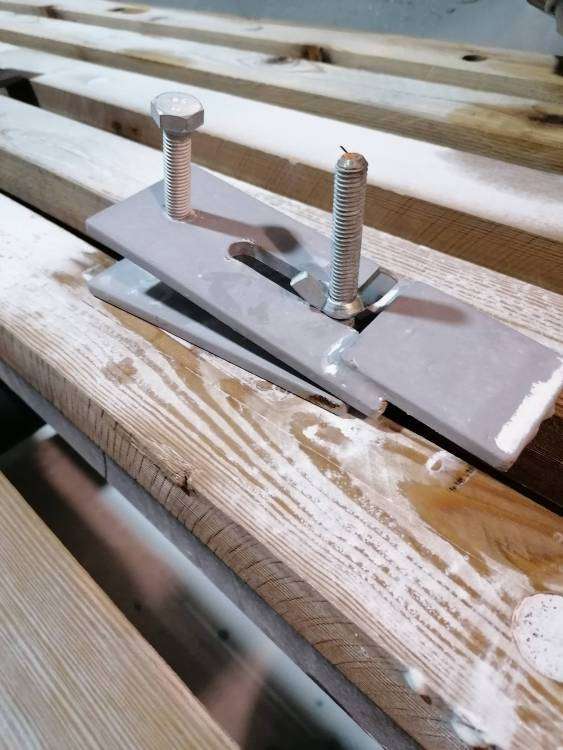

Щас сфоткаю покажу




Ссылка на комментарий
Поделиться на другие сайты

8 минут назад, zelenok сказал:

Какие интересные струбцины!:aai:



Да ты чо?))) Обыкновенные .

Ссылка на комментарий
Поделиться на другие сайты

7 минут назад, Анфим сказал:

Да ты чо?))) Обыкновенные .

Да я понял :) Просто вопрос актуальный-надоело мелочёвку к столу гвоздями прибивать :)

Ссылка на комментарий
