Станки по камню

Рекомендованные сообщения

Здравствуйте форумчане! хочу поделится своим маленьким опытом в изготовлении станков по камню


кому интересно пишите подетально могу объяснить что зачем и как !





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, кизяев сказал:

кому интересно пишите подетально могу объяснить что зачем и как !



Конечно, всегда интересно, для этого на форум и приходим, общаться. Объясняй с начала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я писарчук некудышний потому что в этой области что надо спрашивайте помогу чем смогу

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рубежному - привет! Как вы там. Все хорошо?:abr:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@кизяев Здравствуйте,а гравировальные перестали выпускать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну ты хотя бы описал основное, какой профиль (размер), портал узковаты вроде, не выгибает? Шпиндель какой? размеры станка, как ванную устроил, направляйки не закрыты- часто чистишь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

всем привет! в рубежном все хорошо спасибо!

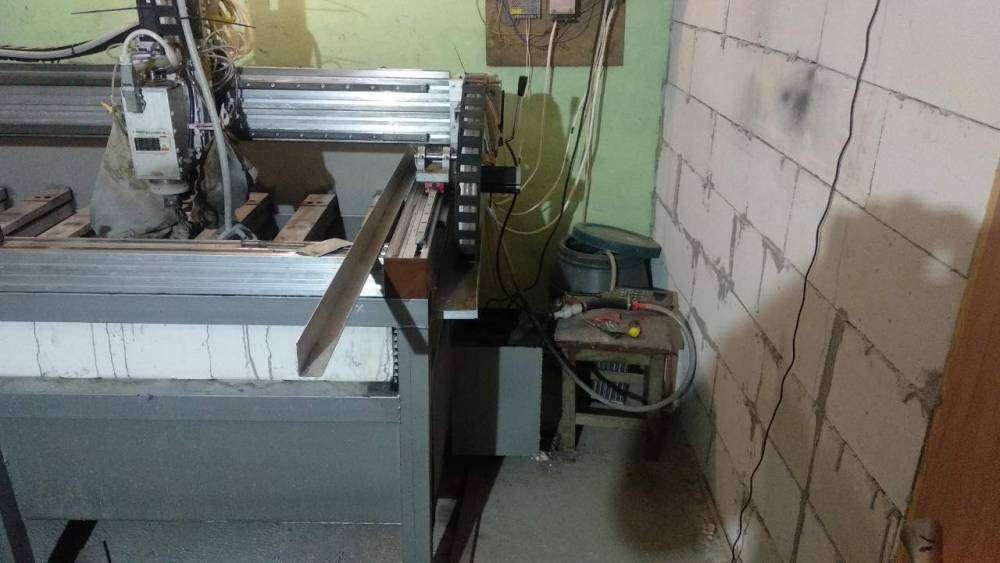

по станку профиль алюминевый станочный 80-80 . шпиндель 4.5 кв. воздушка ер.32 переделанный под воду. размер рабочий 1500-1000-200

поставил смазку центральную на коретки шпиндель закрыл так что вода никуда не летит

гравировальные станки делаем только на флешке с автономным контролером нашего производства. сейчас добавили функцию возобновления печати после отключения энергии.

кстати фрезер тоже работает от флешки автономно . я много лет работал под мачем . так с момента перехода на автономный контролер радуюсь

время для начала работы минимальное и не каких глюков


хотел на стол алюминиевый слот ставить но кардинально передумал поставил дубовые рейки

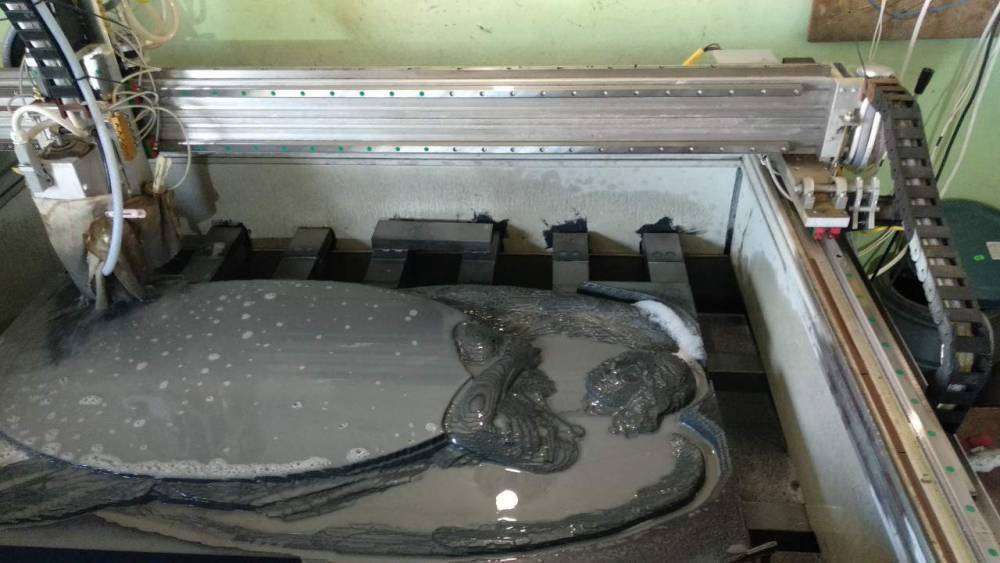

сейчас в ванне 350 литров воды до перелива это пятая часть всего корыта

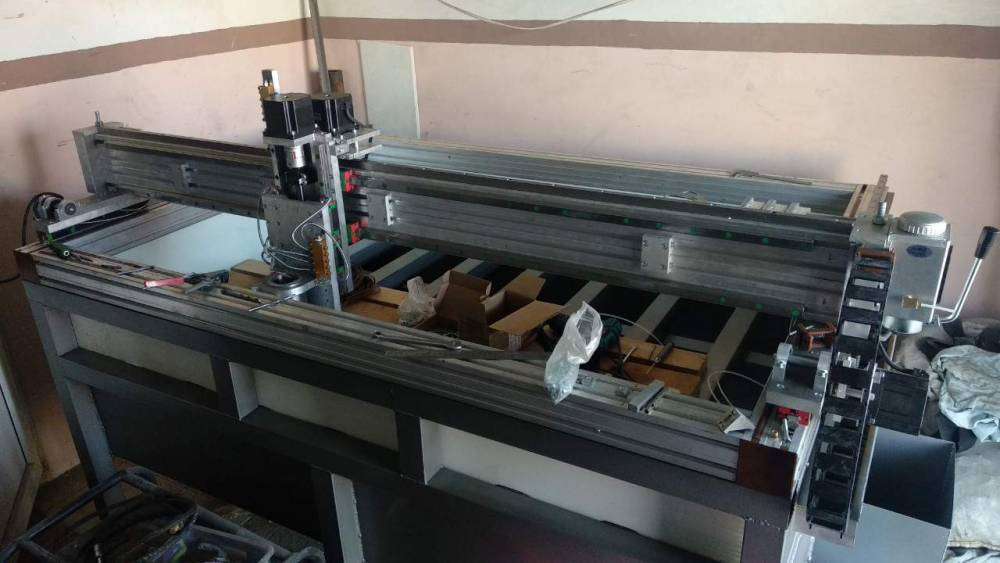

сейчас собираю второй такой же учитывая все недочеты

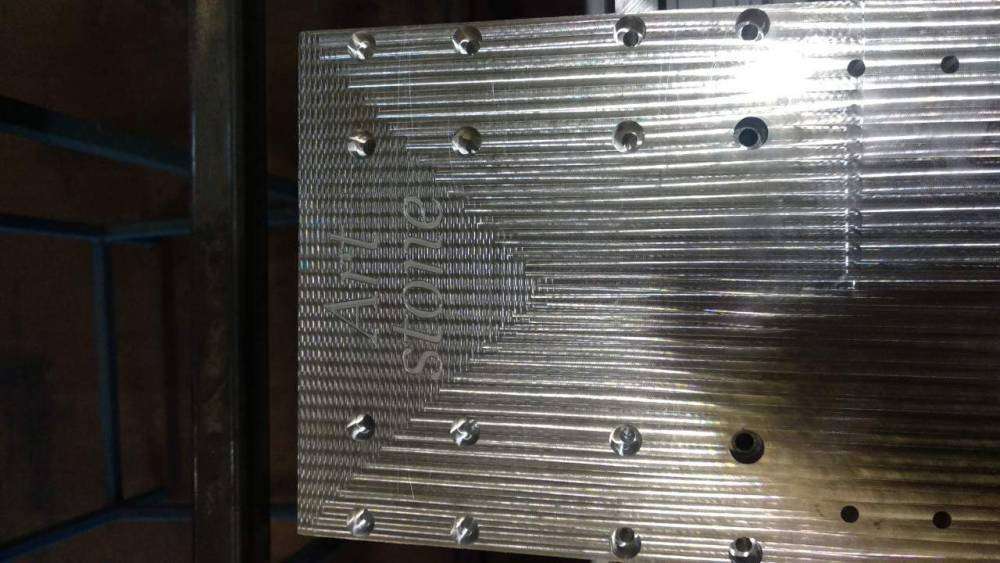

даже лейбу прилепил

по поводу шпинделя скажу что 2.2 кв. Китай неплохо работает и обрезку по контуру делал фреза 14 глубина 5 только если сразу подшипники поменять на нормальные

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

здравствуйте, не подскажите примерную себестоимось вашего станка? Можно ли собрать фезер под камень в основном габро, где то скажем за 1000- 2000 $ ??? Заранее благодарен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 часов назад, Mr. Anderson. сказал:

здравствуйте, не подскажите примерную себестоимось вашего станка? Можно ли собрать фезер под камень в основном габро, где то скажем за 1000- 2000 $ ??? Заранее благодарен.

шпиндель под габбро 5.5 квт  стоит на али 500 уе. , плата НС-студио -350 уе

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
15 часов назад, Александр сказал:

шпиндель под габбро 5.5 квт  стоит на али 500 уе. , плата НС-студио -350 уе

До Я так понимаю , что в раёне 3000$ можно нормального кормильца собрать!!! В сколько стол обойдётся  по себе стоимости? с рабочем полем скажем 130*70*20. Подскажет кто? Заранее благодарен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, Mr. Anderson. сказал:

До Я так понимаю , что в раёне 3000$ можно нормального кормильца собрать!!!

Из говна и палок)))Это не нормально..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, Mr. Anderson. сказал:

что в раёне 3000$

на 3 еще умножить и вполне себе!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мда. Растоптали мои надежды в пух и прах. китайца будет проще купить наверное?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
34 минуты назад, Mr. Anderson. сказал:

китайца будет проще купить наверное?



за три тысячи китайца купить будет также сложно. не проще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Яшa сказал:



за три тысячи китайца купить будет также сложно. не проще.

 Да я уже и так понял что нужно 8 - 10к $. От такой сумы уже отталкиваться .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

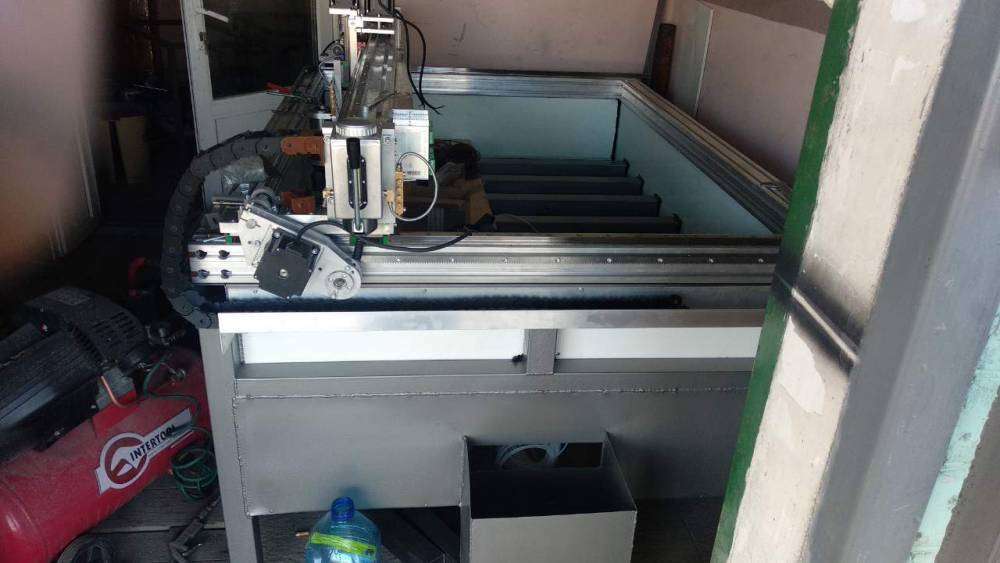

вот еще такой



машина хорошо себя показала много недочетов устранены в ходе работы:biggrin:

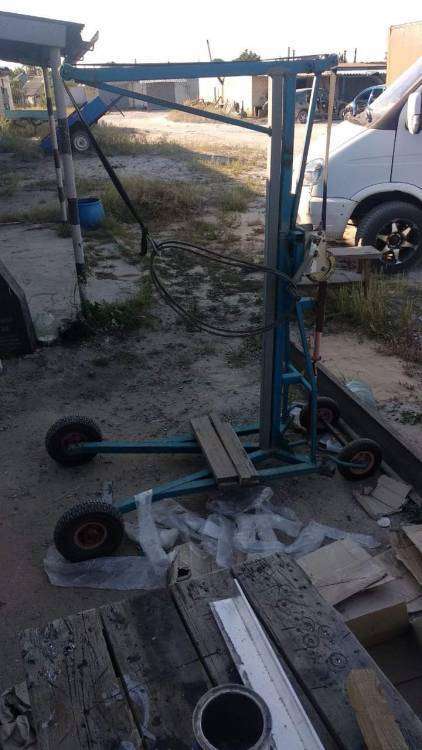

это кран:biggrin:

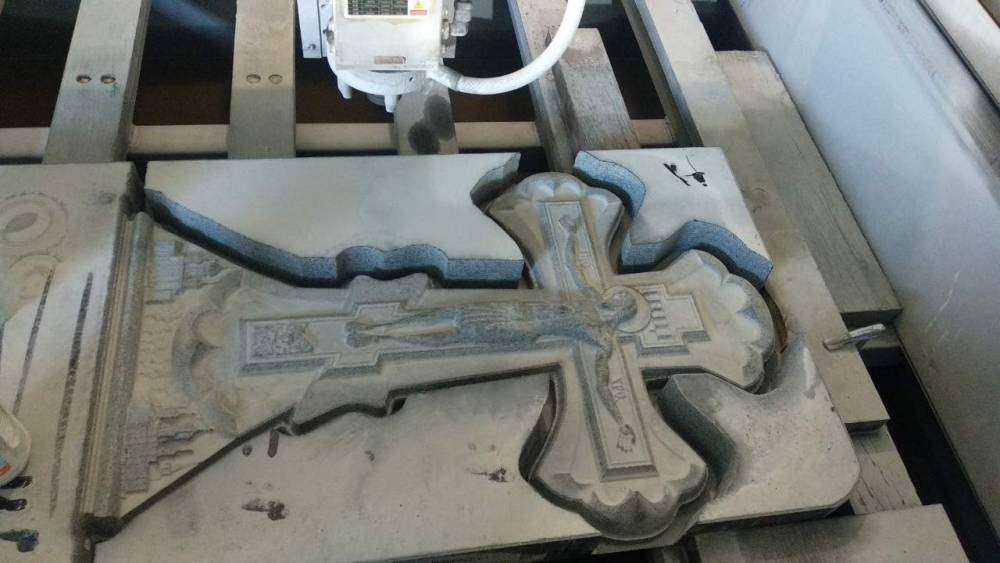

последняя вырезка

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

скоро добавим функцию возобновление работы после отключения электроэнергии

да все работы из габро



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Крест на метровке 5 т. Гр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Извиняюсь, если не секрет, какие стоят моторы и какой автономный контроллер. Почему не используете стандартный шпиндель с водяным охлаждением, а переделываете воздушник и почему не использовать воздушник как таковой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

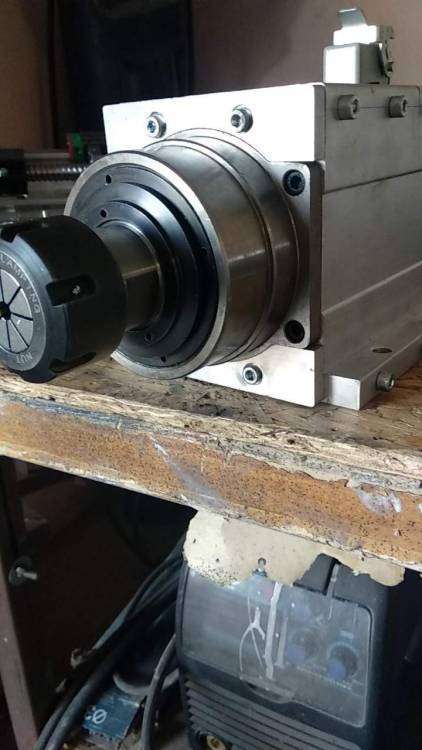

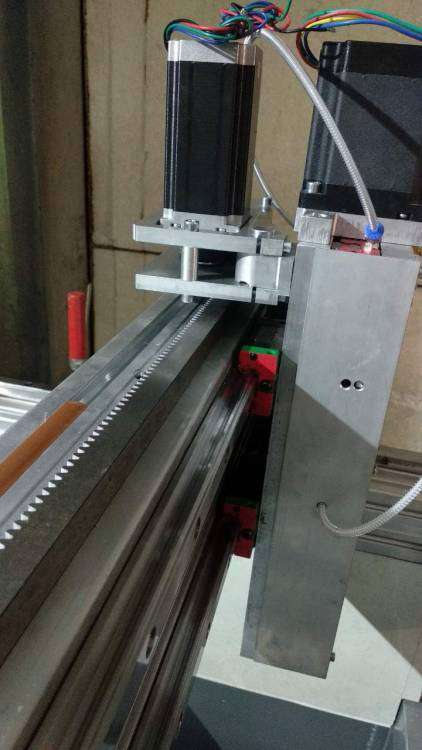

моторы 34. контролер наш . шпиндель взял в Китае из за 32 вала и керамики переделал на воду потому что воду сдувает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а какие используете фрезы и насколько их хватает по габбро?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Портал крепится просто основанием 80mm к пластинам с каретками , Без всяких косынок? и  как жесткость, металл пробовали грызть? Измерений жесткости не проводили?
