Это вообще возможно?!

[kapitanosBananos 0]

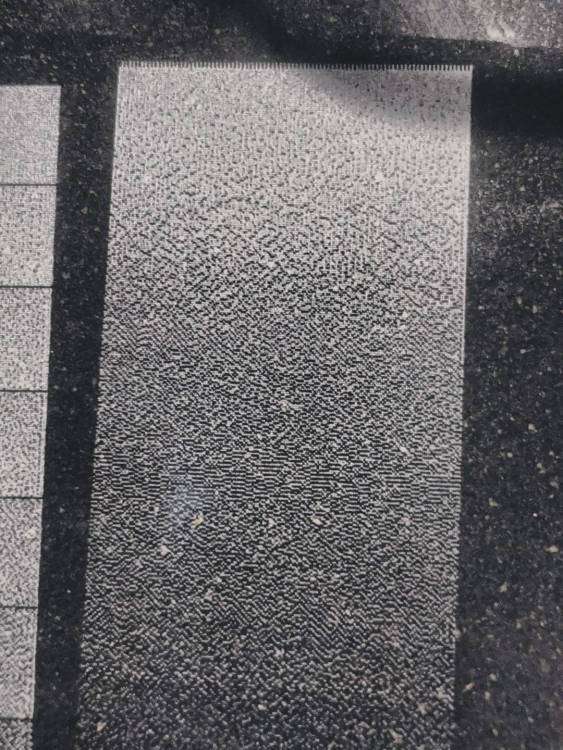

Здравствуйте товарищи. Столкнулся с проблемой, решение которой, не нашёл... В общем станок бьет непонятным рисунком (растром). Да-Да! Я менял режимы р1,р2,р3 (работаю на 2ом). По итогу все равно выдает что то непонятное.

Я сменил голову (хз как называется, но там где магнит), и пробовал сбрасывать настройки. Результат - 0.

С этим "4 режимом" гравировки можно работать. Даже неплохие портреты получались иногда. но все же...

Хотел спросить у мастеров. Встречались ли вы с такой проблемой?

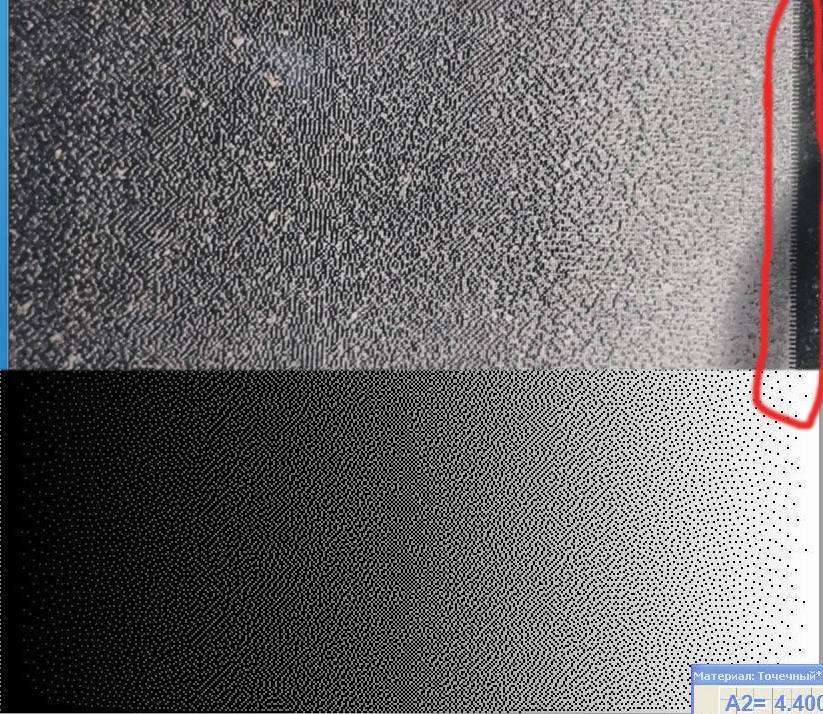

(на фото "цветовой" клин.)

[Soaring man 1 686]

Наверно вам продали экспериментальную версию станка

[kapitanosBananos 0]

@Soaring man Да если бы... Я уж тут думал клацаньем на панели зашёл в режим разработчика, но потом начал думать серьезно. а так...

станок старый, и работал исправно

[minus 422]

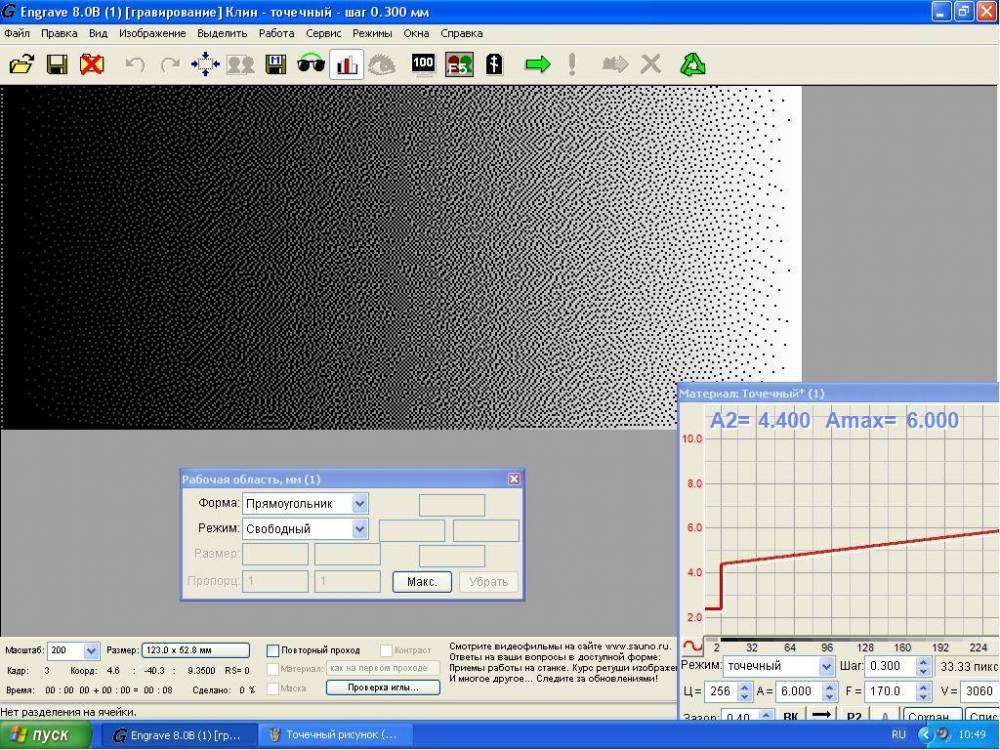

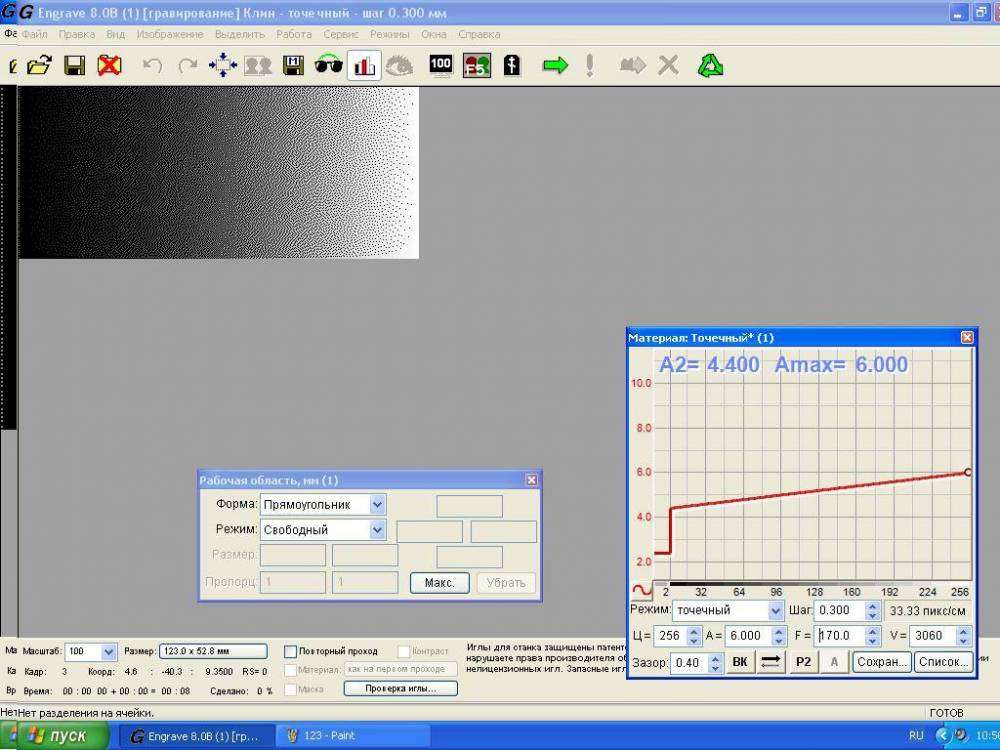

скрин этого клина в программе енгрейв в масштабе 100%

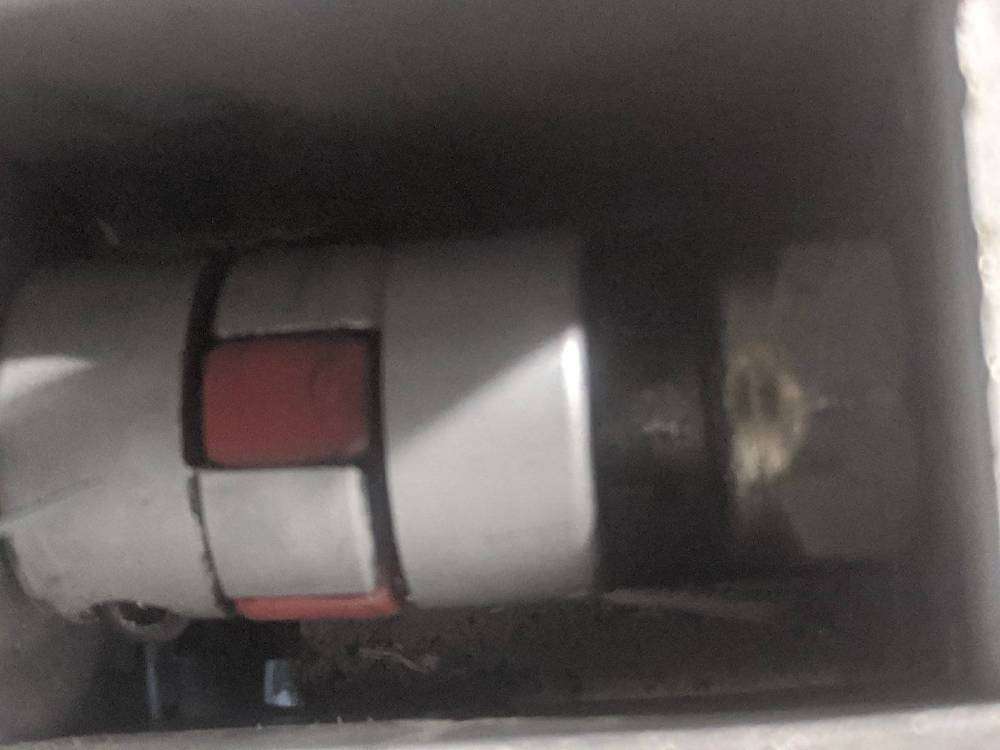

и фото муфт между валом и двигателем сфотографируй



Изменено 6 мая 2020 пользователем minus

[kapitanosBananos 0]

@minus

[minus 422]

Муфту менять однозначно.

Станок смазан?

по рисунку видно , что точки не на своих местах.

Но и клин не особо удачный, размер в программе енгрейв не менял?

режим ВК?

Изменено 6 мая 2020 пользователем minus

[kapitanosBananos 0]

Станок смазан

Но если муфта навернулась, то все равно. Рисунок не должен поменятся. Должны быть полосы, но не смена рисунка@minus

На фото 1 проход

[minus 422]

25 минут назад, kapitanosBananos сказал:

Но если муфта навернулась, то все равно

ладно, по другому поставлю вопросы - если станок работал долго , то сколько?

муфта менялась хоть раз?

[kapitanosBananos 0]

@minus станок работал несколько лет. Я работаю с ним 1,5 года. Полтора года муфта не менялась.

[minus 422]

@kapitanosBananos  начни с нее, когда снимешь с двигателя и вала, попробуй её собрать, если легко и без усилия собирается - она своё отработала. ( по фото также все признаки)

На сайте сауно есть видео как менять двигатель, там показано как правильно ставить муфту.

[kapitanosBananos 0]

@minus ааа.. Дак снимать то снимал

У меня просто до этого другая проблема была. Движок снимал. Муфта не прям уж легко снимается

[Яшa 1 667]

сильный люфт по X-су!

скорей всего муфта. либо болтается гайка швп.

а рисунок такой набегает от смещения строк. получается муар.



1 час назад, kapitanosBananos сказал:

Рисунок не должен поменятся. Должны быть полосы, но не смена рисунка

кто это сказал?

опять же - из-за наложения входного и выходного рисунка возможно появление повторяющихся узоров.

Изменено 6 мая 2020 пользователем Яшa

[kapitanosBananos 0]

@Яшa можете подсказать, как избежать смещение строк? Я подтянул гайку ШВП. боковые "зерна" на белом пропали. И что самое интересное, Рисунок вернулся, но всего раз. А потом снова и снова. Сегодня включил станок, пробую и снова норм 1 рисунок. Потом остальные хрень

[Яшa 1 667]

елка на краю больше не появлялась?

еще раз спрашиваю. ты изменяешь размер картинки в энгрейве? а разрешение у тебя соответствует шагу?

[kapitanosBananos 0]



@Яшa Елка стала меньше. Размер картинки меняю в "расположение артинки на камне". Разрешение соответствует

Изменено 8 мая 2020 пользователем kapitanosBananos

[Яшa 1 667]

пробуй гравировать БЕЗ изменения размера в программе - только на входе, в шопе правим размер/разрешение.

любое изменение расположения битовой карты входной и выходной может дать накопление вот таких косяков.



елку надо полностью устранить - нужно искать механические проблемы в муфте и/или гайке ШВП.

возможно есть методы программной правки на сауно, но я не достаточно опытен для таких знаний. как это сделать у меня на лазере - знаю.



после этих манипуляций можно будет проверять результат.
