Проблема с датчиком уровня


bottichelli
 Поделиться

Рекомендованные сообщения

Всем привет , помогите решить проблему.

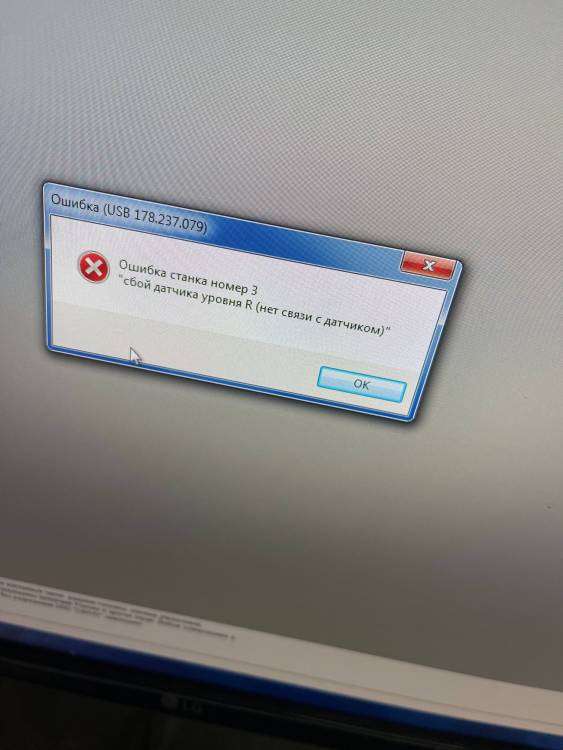

Рисую картинки и внезапно может остановится и выдать такую ошибку

Что можно сделать? Я подразумеваю что это началось после того как настраивали магнит ,  двигали карамысло, может что то задели лишнее?



Ссылка на комментарий
Поделиться на других сайтах

12 минут назад, bottichelli сказал:

Всем привет , помогите решить проблему.

Рисую картинки и внезапно может остановится и выдать такую ошибку

Что можно сделать? Я подразумеваю что это началось после того как настраивали магнит ,  двигали карамысло, может что то задели лишнее?



Или провод R или повредили провод датчика уровня.

Ссылка на комментарий
Поделиться на других сайтах

@Storn он работает повторно запускаешь , рисует рисует , может не остановится , а может остановиться

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, bottichelli сказал:

после того как настраивали магнит ,  двигали карамысло, может что то задели лишнее?

такое не возможно при смене коромысла, если провернул вал двигателя на ударной головке

на больший чем положено угол, там будет сбой датчики ошибка датчика Т  е(какая то там)

а тут датчик уровня, как написали товарищи выше причина скорее всего провод.

не ну можно конечно ослабить гаечку которая фиксирует лапку датчика и попробовать покрутить вал, НО! если не уверен лучше не лезть.



Ссылка на комментарий
Поделиться на других сайтах

Только что, bottichelli сказал:

да с проводом все нормально

а как вы это определили?



Ссылка на комментарий
Поделиться на других сайтах

@minus до этого вылазила ошибка te05 по-моему

@minus потом на магните провода вытащили, засунули назад и вроде бы все нормально стало , потом началось во время работы выскакивать что связь пропала

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, bottichelli сказал:

он работает повторно запускаешь , рисует рисует

Значит так, первое скачки напряжения в сети, второе заземление. Если у вас стоит стабилизатор, то он при скачках напряжения на доли секунд не успевает отрабатывать, теоретически станок вырубается на те же  доли секунд, отсюда и потеря связи (сталкивался с таким вариантом) . В этом случае станок продолжает работать после сброса ошибки. Второй вариант плохое заземление.

Ссылка на комментарий
Поделиться на других сайтах

18 минут назад, bottichelli сказал:

до этого вылазила ошибка te05 по-моему

@minus потом на магните провода вытащили, засунули назад и вроде бы все нормально стало , потом началось во время работы выскакивать что связь пропала

действительно



56 минут назад, Покусяка сказал:
1 час назад, bottichelli сказал:

да с проводом все нормально

а как вы это определили?



Ссылка на комментарий
Поделиться на других сайтах

@Роман 1501 стоит ибп, станок не выключается ибо координаты остаются и на ноль выходит

Ссылка на комментарий
Поделиться на других сайтах

Конечно не исключён дефект проводов,тем более с кабелями что то делали, возможно после всех манипуляций дефект усилился, могут быть и разъёмы (они ведь не лучшего качества). Но вероятность проводов очень высока.

2 минуты назад, bottichelli сказал:

стоит ибп, станок не выключается ибо координаты остаются и на ноль выходит

Станок визуально не выключается и координаты сохраняются (слышны лишь срабатывания релюх, конечно если управление электронное то и звука релюх не будет), в этой ситуации не важно, что отделает ваш станок от сети, важно, что происходит срабатывание некой защитной цепи которая имеет свой период срабатывания, этого вполне достаточно для сбоя станка. Но повторюсь - это один из вариантов проблемы, более вероятен вариант дефекта кабелей. Просто вы так утвердительно сказали, что с кабелями всё гуд, что ничего иного в голову не пришло. А немного поразмыслив думаю что утверждение не совсем корректно если кабель не был заменён.

Ссылка на комментарий
Поделиться на других сайтах

@Роман 1501 проблема началась после того как мы разобрали головку может что то быть там? До этого никогда такого не было

Ссылка на комментарий
Поделиться на других сайтах

2 минуты назад, bottichelli сказал:

проблема началась после того как мы разобрали головку

а зачем вы её разбирали?

Что ремонтировали там?

Ссылка на комментарий
Поделиться на других сайтах

@minus выкручивали тест магнита

и лапку снимали , тк она криво стояла , потом когда поставили ее назад магнит бил вверх выскакивала ошибка , ну и там потом настраивали чтобы он нормально опускался и собственно после этого начались проблемы

Ссылка на комментарий
Поделиться на других сайтах

4 минуты назад, bottichelli сказал:

она криво стояла

Почему криво стояла? был зацеп за камень? если да то пробуйте искать в самом датчике высоты.

Ссылка на комментарий
Поделиться на других сайтах

4 минуты назад, bottichelli сказал:

провод R

Попробуйте заменить. Если был зацеп лапкой датчика - разбирайте его смотрите как хорошо держится магнит на оси (он всего лишь приклеен).

Ссылка на комментарий
Поделиться на других сайтах

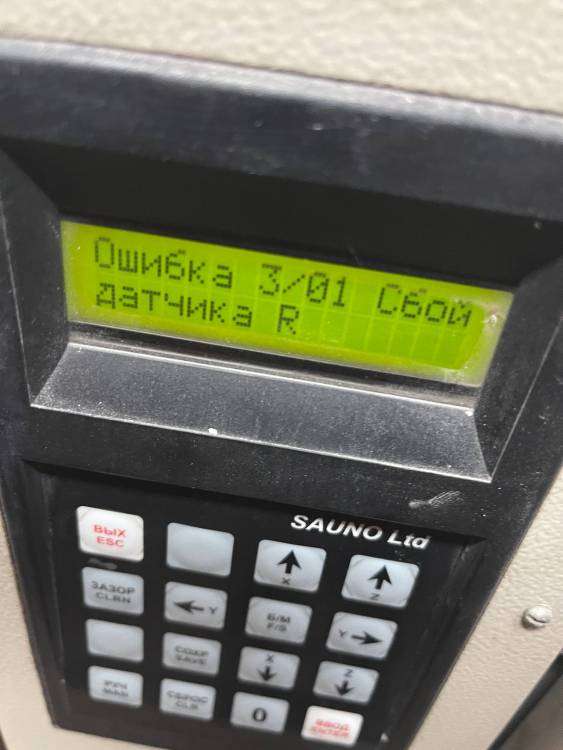

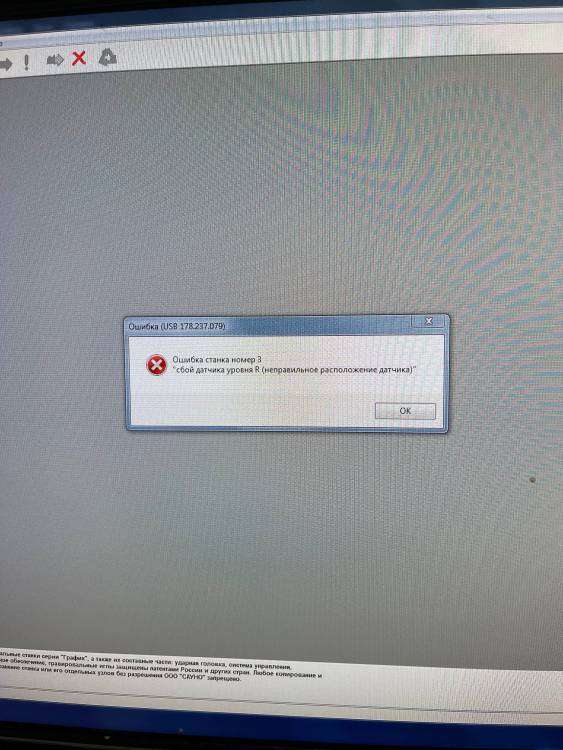

@Роман 1501 после разбора головки )) только они чередуются . То эта , то ошибка связи , то 3,05 связь потеряна

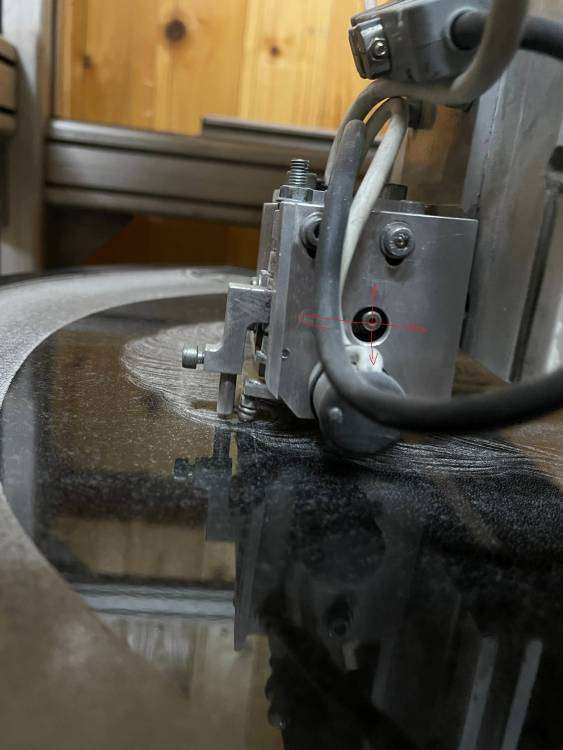

а расположение лапки за иголкой нормально такое?


Изменено пользователем bottichelli
Ссылка на комментарий
Поделиться на других сайтах

26 минут назад, bottichelli сказал:

а расположение лапки за иголкой нормально такое?

на мой взгляд что то не нормально.

Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, minus сказал:



не ну можно конечно ослабить гаечку которая фиксирует лапку датчика и попробовать покрутить вал,

Я так делал . только на сканере фрезера. Но суть то одна , Сауно.

  • Нравится 1
  • За умную мысль 1
Ссылка на комментарий
Поделиться на других сайтах

Открутите верхние болты и постарайтесь выставить ось максимально по центру отверстия. Потом пробуйте настраивать магнит. Кабеля меняли? слишком много ошибок.
