Сауно 8 горизонтальные полосы

[veter1978]

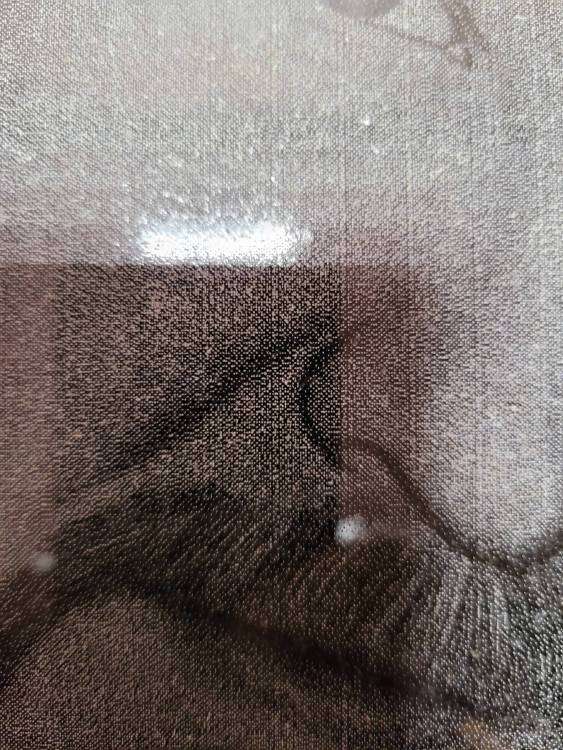

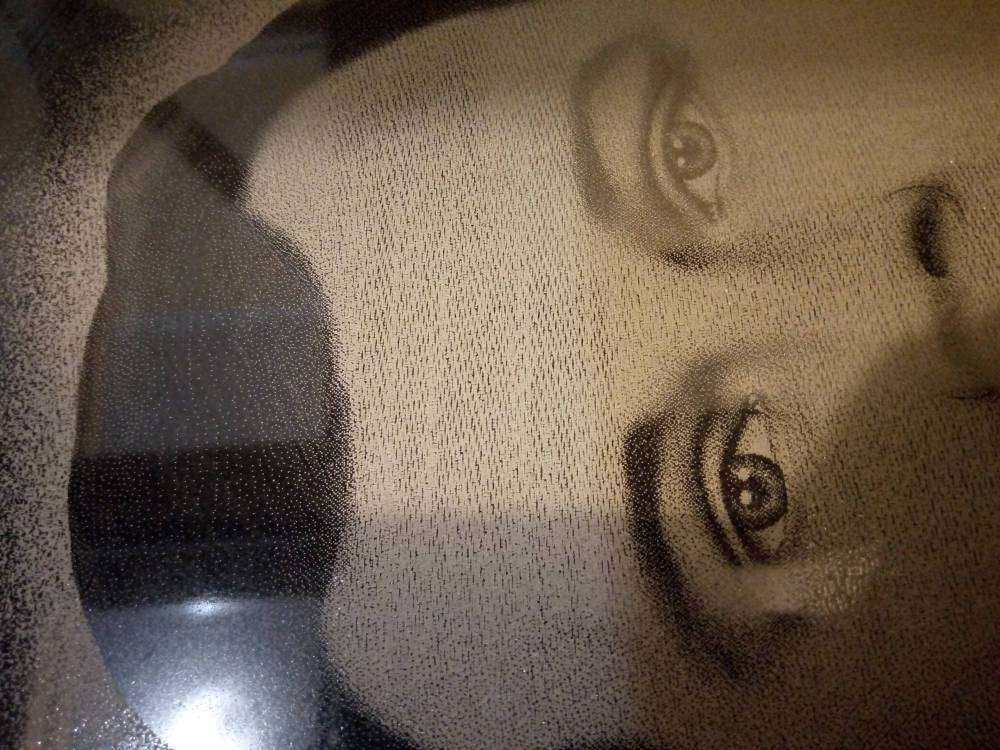

Здравствуйте! Может кто сталкивался с такой проблемой как у меня. Вне зависимости от ретуши, только на портретах идут горизонтальные прерывыстые полосы.

Примечательно что если присмотреться на линию которую выбивает станок, то линия не идеально ровная, а имеет волнистую форму. И в результате таких волнистых линий получаются такие полосы как на фото.

[katalist]

1 час назад, veter1978 сказал:

Здравствуйте! Может кто сталкивался с такой проблемой как у меня. Вне зависимости от ретуши, только на портретах идут горизонтальные прерывыстые полосы.

Примечательно что если присмотреться на линию которую выбивает станок, то линия не идеально ровная, а имеет волнистую форму. И в результате таких волнистых линий получаются такие полосы как на фото.

Отрегулируйте или поменяйте втулку по оси X.

[Soaring man]

плита без выпуклостей? сауно бывает царапает если плита пузатая или впалая

[veter1978]



10 минут назад, Soaring man сказал:

плита без выпуклостей? сауно бывает царапает если плита пузатая или впалая

Ровная

17 минут назад, katalist сказал:

Отрегулируйте или поменяйте втулку по оси X.

Спасибо, попробую.

Изменено 16 августа, 2021 пользователем veter1978

[Fizruk]

Мне кажется проблема может быть в самой ретуши. Ретушь слишком белая, если не ошибаюсь, то это базальт, а он не любит слишком светлую ретушь. Можно посмотреть на глаза и тени возле глаз, там всё нормально, а на белых местах такой результат. Если проблема была б в механики, то на тенях тоже были бы полосы(мне так кажется). Нужно смотреть до ретуши и настроек станка.

[veter1978]

2 часа назад, Fizruk сказал:

Мне кажется проблема может быть в самой ретуши. Ретушь слишком белая, если не ошибаюсь, то это базальт, а он не любит слишком светлую ретушь. Можно посмотреть на глаза и тени возле глаз, там всё нормально, а на белых местах такой результат. Если проблема была б в механики, то на тенях тоже были бы полосы(мне так кажется). Нужно смотреть до ретуши и настроек станка.

Проблема не в ретуши, раньше было нормально и ретушь была такая же(

[veter1978]

Что интересно, на пейзажах, буквах полос вообще нету, а на портретах появляются. Думаю дело в механике, буду разбираться потихоньку.

[степан 1966]

Тоже мучаимся .

[katalist]

6 минут назад, степан 1966 сказал:

Тоже мучаимся .

Если появляются горизонтальные полосы, то нужна замена проводов. Если полосы зигзагом, то для начала надо подтянуть муфту.

[степан 1966]

11 минут назад, katalist сказал:

Если появляются горизонтальные полосы, то нужна замена проводов. Если полосы зигзагом, то для начала надо подтянуть муфту.

Провода перекидывали с другова станка без результата

[katalist]

Тогда попробуйте посмотреть, есть ли люфт в муфтах. Вроде по оси Х. А так же проверьте люфт на гайке ШВП.

[степан 1966]

6 минут назад, katalist сказал:

Тогда попробуйте посмотреть, есть ли люфт в муфтах. Вроде по оси Х. А так же проверьте люфт на гайке ШВП.

Проверяли сказали все без люфтов.отдали плату на проверку посмотрим что скажут



[katalist]

1 минуту назад, степан 1966 сказал:

Проверяли сказали все без люфтов.отдали плату на проверку посмотрим что скажут

На фото видно, что шаг полосы одинаковый. Мое мнение, что надо искать проблему в механике, сравнить, что меняется в этом шаге.

[степан 1966]

21 час назад, katalist сказал:

На фото видно, что шаг полосы одинаковый. Мое мнение, что надо искать проблему в механике, сравнить, что меняется в этом шаге.

сколько стоит комплект проводов на 140 60

[katalist]

5 минут назад, степан 1966 сказал:

сколько стоит комплект проводов на 140 60

Ответил в личку.

[степан 1966]

31.08.2021 в 18:24, katalist сказал:

Ответил в личку.

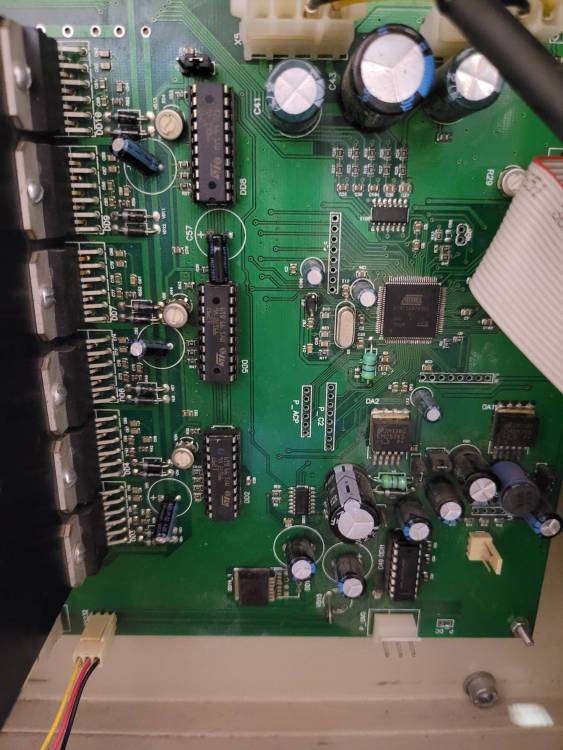

Не подскажешь какой драйвер отвечает за могнит.

[katalist]

7 минут назад, степан 1966 сказал:

Не подскажешь какой драйвер отвечает за могнит.

На плате он стоит отдельно, L6203. 6 шт. на радиаторе отвечают за оси X, Y, Z.

[степан 1966]

50 минут назад, katalist сказал:

На плате он стоит отдельно, L6203. 6 шт. на радиаторе отвечают за оси X, Y, Z.



Только что, степан 1966 сказал:

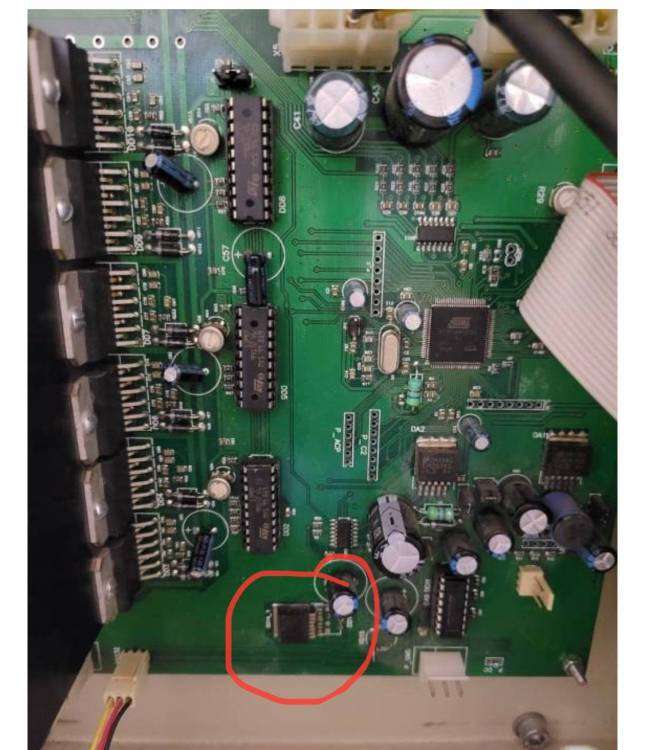

В правом углу ??

[katalist]

4 минуты назад, степан 1966 сказал:

В правом углу ??

На вашей плате это драйвер магнита.

[степан 1966]

32 минуты назад, katalist сказал:

На вашей плате это драйвер магнита.

Спасибо

[katalist]

4 минуты назад, степан 1966 сказал:

Спасибо

Если что-обращайтесь.

[степан 1966]

4 часа назад, katalist сказал:

Если что-обращайтесь.

Тест магнит что сильный что слабый 24

[katalist]

1 минуту назад, степан 1966 сказал:

Тест магнит что сильный что слабый 24

Это проблема с Энгрэйвом. Надо переустановить.



[степан 1966]

1 час назад, katalist сказал:

Это проблема с Энгрэйвом. Надо переустановить.

Переустановил без изменений.Думаю драйвер заменить.Провод м поменяли конденсаторы тоже.Полосы не проходят.Микросхемы l 297 все три поменяли.Результат 0

[katalist]

6 минут назад, степан 1966 сказал:

Переустановил без изменений.Думаю драйвер заменить.Провод м поменяли конденсаторы тоже.Полосы не проходят.Микросхемы l 297 все три поменяли.Результат 0

L297 влияют только на оси  X Y Z, к магниту никакого отношения не имеют. Драйвер можно поменять, но только то, что и сильный и слабый тест не меняются, это программный глюк.
