Вырезал буквы, но получилось ступеньками

[Харенюк]

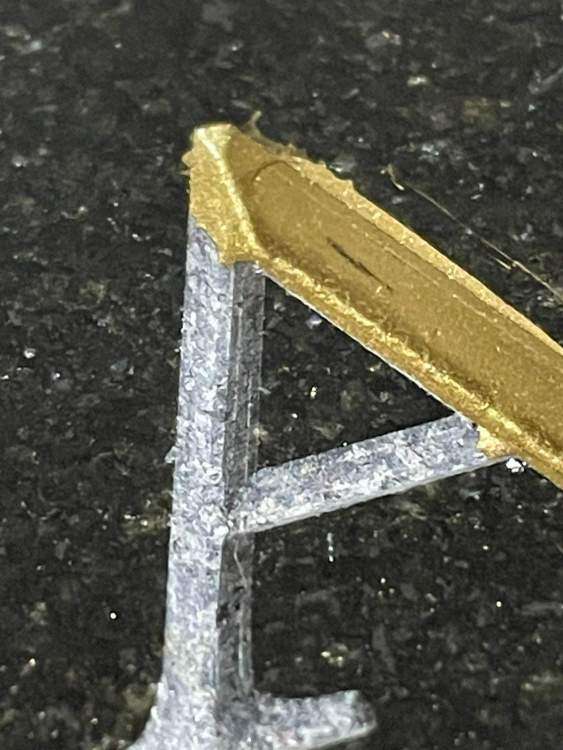

Здравствуйте, вырезал буквы, но получилось ступеньками, что посоветуете исправить?



[Storn]

11 минут назад, Харенюк сказал:

Здравствуйте, вырезал буквы, но получилось ступеньками, что посоветуете исправить?

Стратегию

[Церетели]

Для гравировки букв используйте "гравировка по средней линии". А сканер кривизны поверхности есть у Вас? Если нет, то советую приобрести, а то буквы разной толщины будут получаться, да и вообще слипнуться могут.

Рабочая подача 240 - 350 посоветовал бы, а подачу врезания 12 - 20. Если сканер используете, то безопасную z 2мм

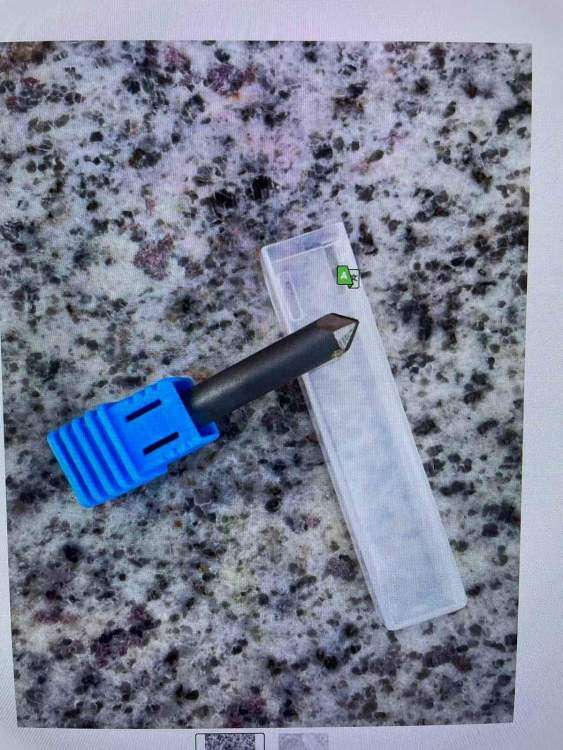

Хотя не мешала бы фотка фрезы. Уж больно она мелкая каката.

[zelenok]

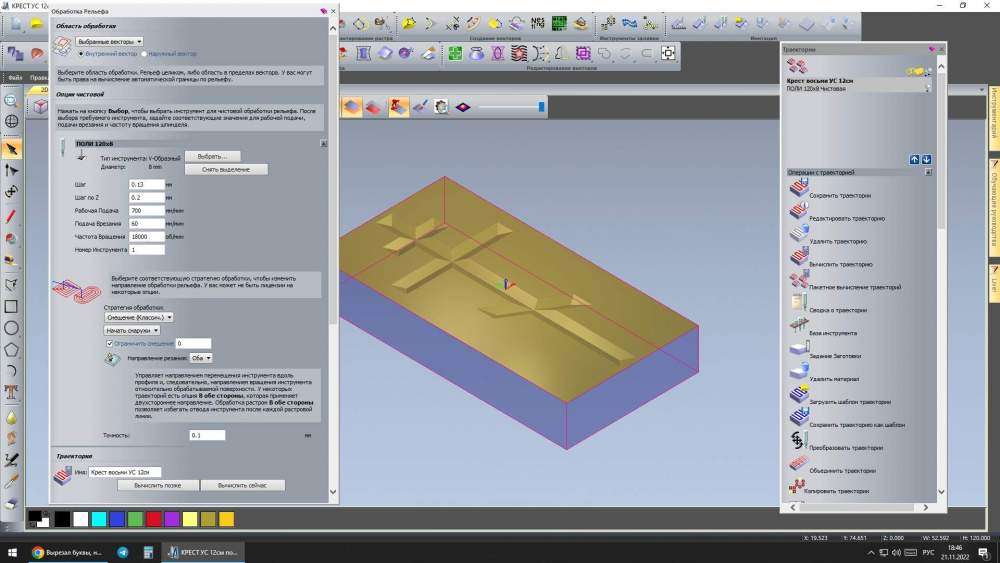

Я бы посмотрел имитацию траектории

Из цЫфирь смущает точность- поставил-бы 0.1, шаг побольше, скорость рабочей подачи поменьше, но на габбро наверно итак норм. Безопасная очень большая и скорость врезания по привычке просится 60.

Помню Яша поднимал тему полосок, не помню чем дело закончилось

Откуда опять таки фото жатые и маленькие?

[minus]

сколько градусов угол рельефа? сканер используешь?

1 час назад, Церетели сказал:

Для гравировки букв используйте "гравировка по средней линии"

отказался от средней линии , слишком большой расход фрез .



[Харенюк]

@Церетели W1M полікристалл Ф6-0.4-40 90 гр

[Церетели]

1 час назад, minus сказал:

слишком большой расход фрез

На сколько большой? мне хватает на 10 ФИО, но я и параметры подачи беру поменьше, чем мне рекомендовали. Шаг по Z 2.3

Выходит по 1.5 часа на паспорт в среднем.

[Харенюк]

@Церетели Вырезал буквы на таких характеристиках, ступеньки уже меньше и менее заметны, но все равно есть, что посоветуете изменить?

[Церетели]

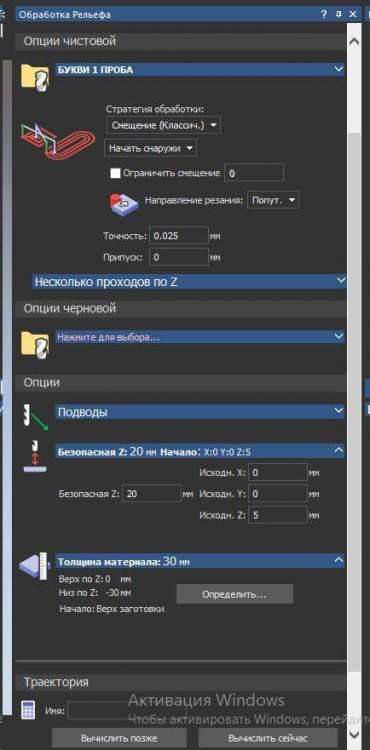

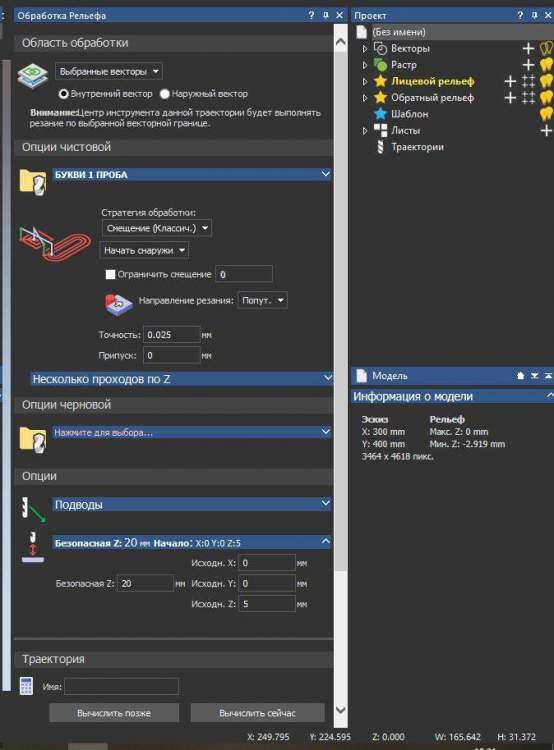

Вот мои параметры, но можно и побыстрей. Прошу учесть, что у меня фреза 10мм. Так же я гравирую по средней линии. Также безопасная z у меня 2мм. Я использую сперва сканер кривой поверхности. Если его не использовать, то при такой высоте безопасности фреза чирканёт заготовку 100%.



Следует учитывать так же люфт станка, если он имеется. На моём заводская погрешность 0.01мм.

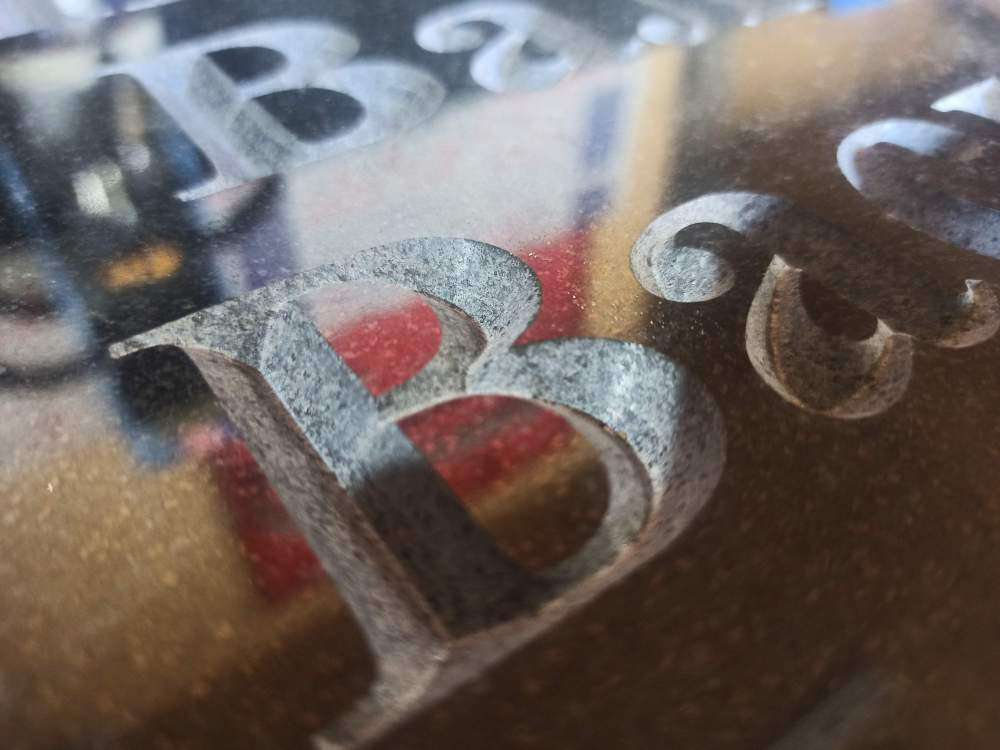

На украинском гравировку не делал, но мне не нравятся скольчики на краях букв. Возможно гранит такой, а возможно фреза подустала.

[Харенюк]

@Церетели Искренне благодарен вам за советы, подскажите, где именно в настройках можно выбрать работу по средней линии, какой угол для букв вы используете?

Изменено 15 ноября, 2022 пользователем Харенюк

[Церетели]

[Харенюк]

Добрый день, подскажите, возможно ли текст, который написан в фотошопе, перенести без потери размера и качества в арткам?



[Яшa]

слой с текстом в eps сохрани

[mrmeskys]

Еще важное замечание: нужно измерять угол фрезы. Он "плавает" даже в одной партии фрез.

[zelenok]

1 час назад, mrmeskys сказал:

важное замечание

Точно! Крутилась мысль, но так толком и не сформировалась, тем более для себя сильно не раскуривал логику ступеньки при обработке(но она проста на самом деле) по средней линии-не пользуюсь этой стратегией.

Неправильно прописанный угол фрезы тут обязан иметь именно такие последствия при нескольких проходах-ступенька как ни крути

[Яшa]

2 часа назад, zelenok сказал:

по средней линии...

Неправильно прописанный угол фрезы тут обязан иметь именно такие последствия при нескольких проходах

а какая разница??

при смещении тоже самое.

станок "думает", что фреза Уже в данном конкретном месте траектории, отсюда и ступеньки - высота которых равна шагу по Z.

я все фрезы измеряю с точностью до десятых градуса.

Изменено 21 ноября, 2022 пользователем Яшa

[Тот]

36 минут назад, Яшa сказал:

я все фрезы измеряю с точностью до десятых градуса

Как и чем мериите ?

[mrmeskys]

Я измеряю с помощи программы микроскопа. Коллеги покупали точные транспортиры на Али...

[zelenok]

59 минут назад, Тот сказал:

Как и чем мериите ?

@Яшa одно время советовал измерять по скану фрезы кореловскими инструментами

1 час назад, Яшa сказал:

при смещении тоже самое.

при смещении на мелком шаге не видно.

[minus]

Надо бы узнать подробнее у ТС как он верстает заготовку. Он в другой ветке интересуется импортом из фш? . Мне кажется кривые вектора выходят в итоге имеем полосы.

С шопа подгружаю только картинку и по ней вектора с помощью инструмента текст в арткаме создаю.

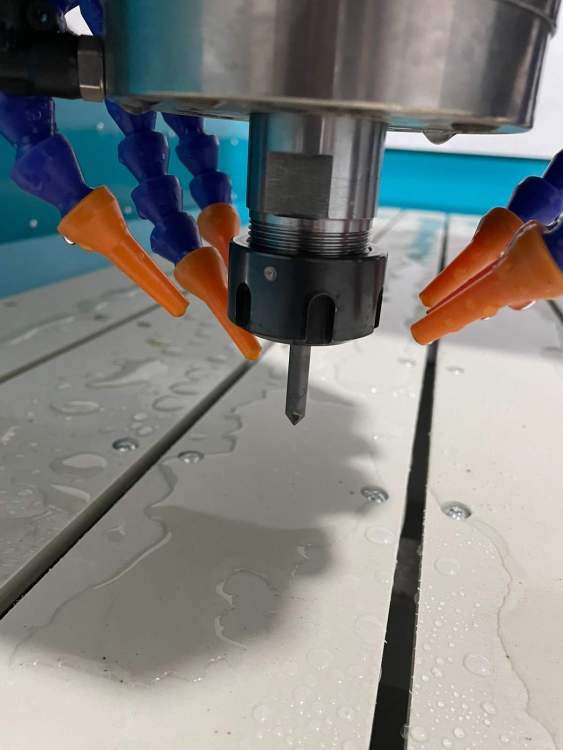

Сейчас досмотрел, слишком большой вылет фрезы из цанги, я бы оставил 10мм чисто для воды.

В 15.11.2022 в 12:32, Харенюк сказал:

Ф6-0.4-40 90 гр

Там точно 0.4 не 0.2 кончик?  Просто у меня лежит подобная, там 0.2

Но всё таки кажется там что то с векторами или рельефом

Траектории на имитации ровные, в тех местах нет пересечений ?

Изменено 21 ноября, 2022 пользователем minus

[Яшa]

4 часа назад, zelenok сказал:

одно время советовал измерять по скану фрезы кореловскими инструментами

все еще так и меряю.

4 часа назад, zelenok сказал:

при смещении на мелком шаге не видно.

по идее шаг смещения не спасает.

важен шаг по Z.

[zelenok]

40 минут назад, Яшa сказал:

важен шаг по Z

Ну да, он у меня после первых-же экспериментов на буквах маленький прописан

3 часа назад, minus сказал:

Там точно 0.4 не 0.2 кончик?

Я кстати на пропись кончика давно забил-вот он точно(по логике) роляет только на ширину центральной грани в букве и фрезы давно выбрал с минимальным-0.2 при 120 градусах, но фрезу я ни разу не сканировал-по средней не режу и прописываю заводской угол.

[Яшa]

43 минуты назад, zelenok сказал:

но фрезу я ни разу не сканировал-по средней не режу и прописываю заводской угол.

при смещении не влияет угол фрезы, главное, чтобы он был меньше угла уклона букв/креста.

44 минуты назад, zelenok сказал:

Ну да, он у меня после первых-же экспериментов на буквах маленький прописан

это единственное, что тебя спасает от ступеньки, за это ты расплачиваешься бешеным перерасходом времени фрезеровки. у ТСа же шаг по Z в пять раз больше. отсюда и ступенька.

вот сколько времени у тебя будет резаться такой крест? у меня при всех перестраховках - 7-8минут на вскидку.

[zelenok]

42 минуты назад, Яшa сказал:

вот сколько времени у тебя будет резаться такой крест?

Ну, это меньшее что меня беспокоит у меня нет нагрузки на фрезер-чистый факультатив. Так-то настроенный счётчик говорит о 18 минутах с возможностью внесения изменений в рабочую подачу до 20% в плюс, а там на слух как пойдёт
