Прошу помощи!!! фрезеровка на чпу

[Grek111]

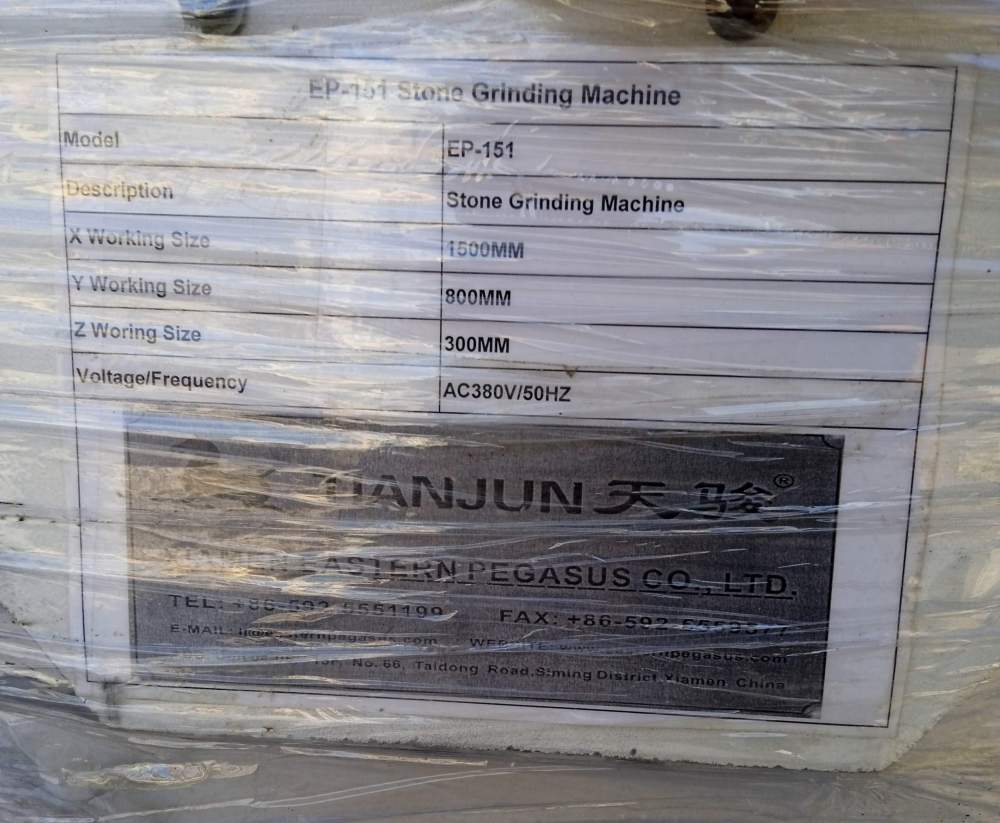

Всем привет!! Уважаемые профи, подскажите пожалуйста новичку... Вообщем пытаюсь освоить фрезерный станок(название  станка прикрепил, 5.5 двиг)

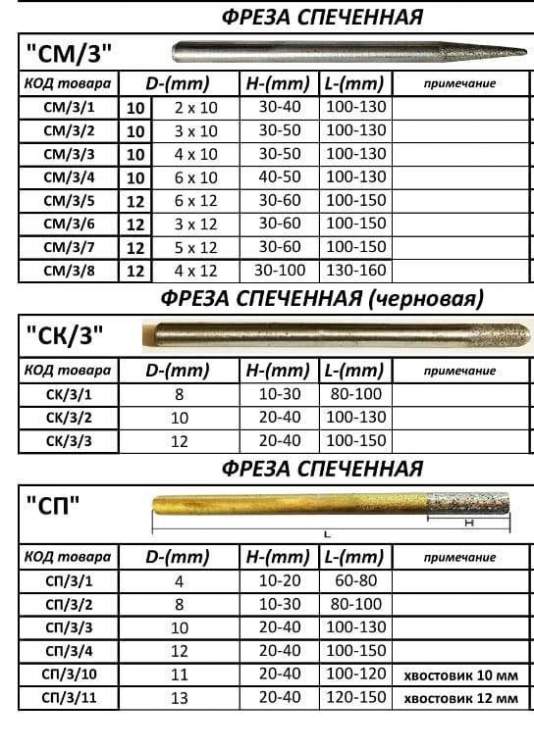

Черпал инфу где только мог, но увы, толи лыжи не едут, толи я ......)  Сейчас пытаюсь обработать гранит, при обрезе жуткий звук, одну фрезу я  погнул  уже, (параметры были таковы: 1800/450мм в мин. 0.5мм за проход, 16000обр., первых два слоя норм , потом треш, страшный звук-пауза, переписал стало: 1200/300 мм. в мин 0.3 за проход- такая же история, добавлял-убавлял обороты пофиг, при добавлении даже хуже! Подскажите пожалуйста с каких параметров мне начать обрез? С черновой тоже не понятно, многие пишут что работают только чистовой по слоям ,но я не нашел инфы. Подскажите пожалуйста параметры, с чего начинать.. фрезы буду использовать такие как на фото(d10). Заранее благодарю за инфу по теме)



[Sertem]

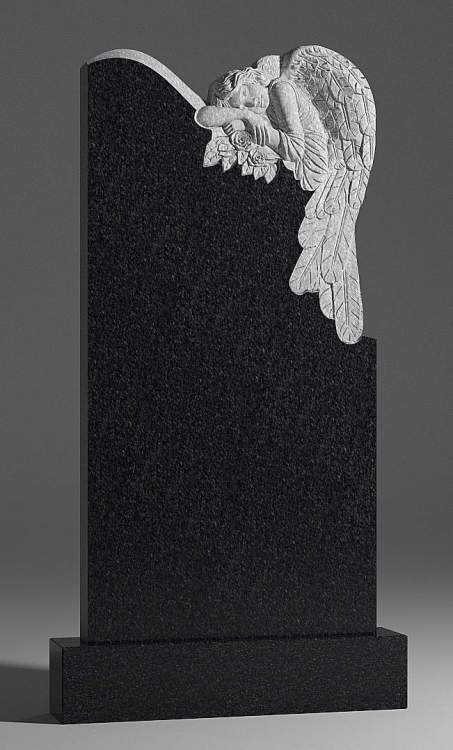

Покажите, какую модель делаете

[denya10rus]

11 часов назад, Grek111 сказал:

  Сейчас пытаюсь обработать гранит



Что за гранит? Габбро?



11 часов назад, Grek111 сказал:

Подскажите пожалуйста с каких параметров мне начать обрез?

Пробуй 600 мм/мин, начни с 1.5 мм шаг, 6000 об/мин.



11 часов назад, Grek111 сказал:

С черновой тоже не понятно, многие пишут что работают только чистовой по слоям ,но я не нашел инфы.

Сначала давай с обрезкой разберёмся



11 часов назад, Grek111 сказал:

фрезы буду использовать такие как на фото

Во фрезах этих очень сомневаюсь. Закажи проверенный инструмент у него https://graverstone.ru/profile/1518-mrmeskys/

[mrmeskys]

Какой станок? Шпиндель на сколько?  Сколько мм толщина заготовки, которую нужно отрезать? Фреза черная или блестящая?

11 часов назад, Grek111 сказал:

подскажите пожалуйста новичку



[Калуга]

Шаг по граниту на чистовой 0.2-0.3 мм, На черновой шаг зависит от диаметра фрезы. При обрезке на шаг можешь не обращать внимания. Тут важно заглубление за проход. Больше 1 мм не советую. А зачем чистовую делать по слоям, если можно сразу да ещё без черновой?  Или у тебя нет соответствующего инструмента? Обороты зависят от твоего шпинделя. Если он рассчитан на 24.000 об/мин, то гранит обрабатывают обычно на 12.000, если он рассчитан на 9.000-12000, то работают на 6.000-8.000. Скорость резания 10-15 мм/сек, скорость врезания обычно раз в 5 меньше. Советую брать фрезы у Зенона. Они проверены временем.

Не спеши. Старайся всё записывать. Со временем многое забывается и частенько приходится наступать на одни и те же грабли.

Изменено 3 мая, 2023 пользователем Калуга

[mrmeskys]

48 минут назад, Калуга сказал:

Советую брать фрезы у Зенона.

Похожа там мои фрезы...Если глубина реза большая а он зацепил за кончик в цангу, 10 мм фрезу-может быть такой эффект...

[Калуга]

Если заготовка толстая, то я немного хитрю. Проигрываю по времени, но остаюсь удовлетворённым от результата работы. Что я имею в виду: сначала делаю прорезку конусной фрезой (иногда этого бывает достаточно), а потом  повторяю всё, но уже торцевой  При таком методе можно работать в форсажном режиме.

Также не надо забывать, чтобы хвостовик фрезы заходил в цангу не меньше, чем на 20-30 мм .

Изменено 3 мая, 2023 пользователем Калуга

[mrmeskys]

52 минуты назад, Калуга сказал:

делаю прорезку конусной фрезой

Очень интересно, можно несколько слов про такую технику обработки?

[Калуга]

Да всё очень просто. Плюс в том, что применяя конусную фрезу можно работать при более высоких скоростях, чем при работе торцевой, да и потом при дорезке торцевой можно не с "0" начать, а с того места, где конус заканчивается. Правда для этого придётся ещё одну УП делать. Если деталь тяжёлая и без крепления, то можно прорезать всё сразу, если лёгкая, то на конусной не дорезаем 1-2 мм.

Этот метод позволяет обрезать более толстые детали.

Изменено 3 мая, 2023 пользователем Калуга

[Grek111]

10 часов назад, Sertem сказал:

Покажите, какую модель делаете

[mrmeskys]

Кончик к примеру фрезы на 12 мм-6-8 мм?

[Grek111]

2 часа назад, denya10rus сказал:

Что за гранит? Габбро?

Пробуй 600 мм/мин, начни с 1.5 мм шаг, 6000 об/мин.

Сначала давай с обрезкой разберёмся

Во фрезах этих очень сомневаюсь. Закажи проверенный инструмент у него https://graverstone.ru/profile/1518-mrmeskys/

Все верно - Габбро

[mrmeskys]

13 минут назад, Калуга сказал:

применяя конусную фрезу можно работать при более высоких скоростях



Кончик к примеру фрезы на 12 мм-6-8 мм? Параметры как при "чистовой"?



Изменено 3 мая, 2023 пользователем mrmeskys

[Grek111]

2 часа назад, mrmeskys сказал:

Какой станок? Шпиндель на сколько?  Сколько мм толщина заготовки, которую нужно отрезать? Фреза черная или блестящая?

Станок китайский , 5.5 кВт. 24000/оборот, фреза черная с прорезью

[Калуга]

4 минуты назад, mrmeskys сказал:

Кончик к примеру фрезы на 12 мм-6-8 мм?

Да тут особо это значения не имеет. Здесь главный фактор общая длина. Даже рабочая часть может быть меньше прорезаемой толщины. Я частенько фрезами с 80 мм рабочей частью прорезаю 100 мм заготовки, а то и 110.

[mrmeskys]

1 минуту назад, Калуга сказал:

Я частенько фрезами с 80 мм рабочей частью прорезаю 100 мм заготовки, а то и 110.

Эту технологию встречал, соседи работают Вакуумными десятками по габбро-10.3 или 4 мм-40-120 с глубиной рельефа до 60-70 мм

[Grek111]

2 часа назад, Калуга сказал:

Шаг по граниту на чистовой 0.2-0.3 мм, На черновой шаг зависит от диаметра фрезы. При обрезке на шаг можешь не обращать внимания. Тут важно заглубление за проход. Больше 1 мм не советую. А зачем чистовую делать по слоям, если можно сразу да ещё без черновой?  Или у тебя нет соответствующего инструмента? Обороты зависят от твоего шпинделя. Если он рассчитан на 24.000 об/мин, то гранит обрабатывают обычно на 12.000, если он рассчитан на 9.000-12000, то работают на 6.000-8.000. Скорость резания 10-15 мм/сек, скорость врезания обычно раз в 5 меньше. Советую брать фрезы у Зенона. Они проверены временем.

Не спеши. Старайся всё записывать. Со временем многое забывается и частенько приходится наступать на одни и те же грабли.

Чистовую без черновой? это траектория  - обработка рельефа-выбранные векторы - и только чистовую прописывать? А заглубляться фреза как будет, ее не сломает , она же нырять будет глубоко?

Фрезы у Зенона взял!

[Калуга]

1 час назад, Grek111 сказал:

Чистовую без черновой? это траектория  - обработка рельефа-выбранные векторы - и только чистовую прописывать? А заглубляться фреза как будет, ее не сломает , она же нырять будет глубоко?

Фрезы у Зенона взял!

При таком методе надо обязательно обрезку сначала применять, и если обработку начинать обводкой, то обязательно снаружи. Я все свои изделия так делаю, без черновой





[Grek111]

1 час назад, Grek111 сказал:

Чистовую без черновой? это траектория  - обработка рельефа-выбранные векторы - и только чистовую прописывать? А заглубляться фреза как будет, ее не сломает , она же нырять будет глубоко?

Фрезы у Зенона взял!

Подскажите какой фрезой работать, чтобы сразу и только чистовой работать?

1 час назад, Калуга сказал:

При таком методе надо обязательно обрезку сначала применять, и если обработку начинать обводкой, то обязательно снаружи. Я все свои изделия так делаю, без черновой

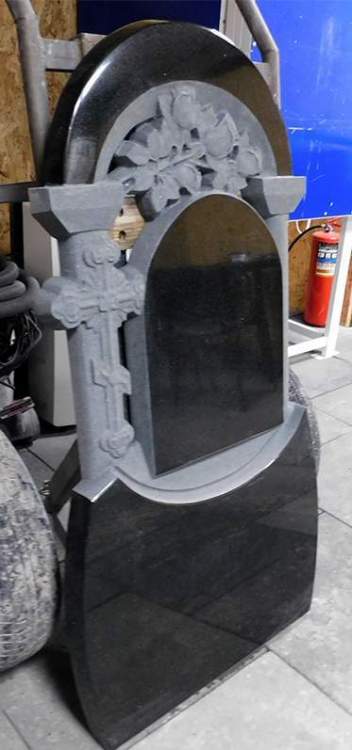

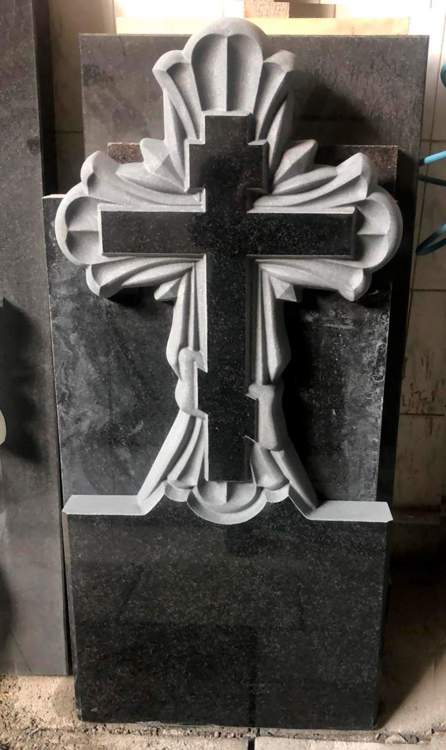

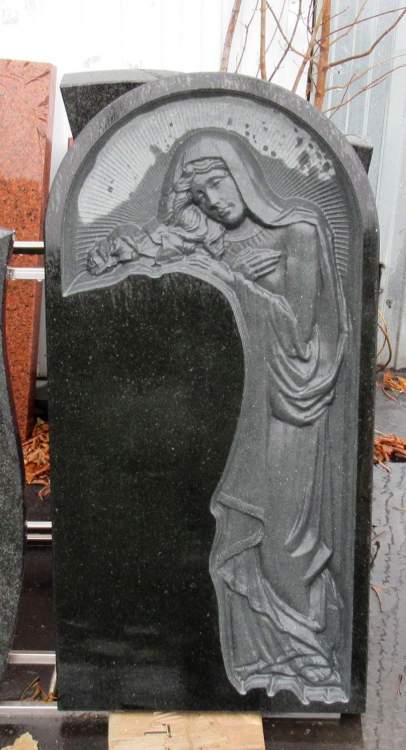

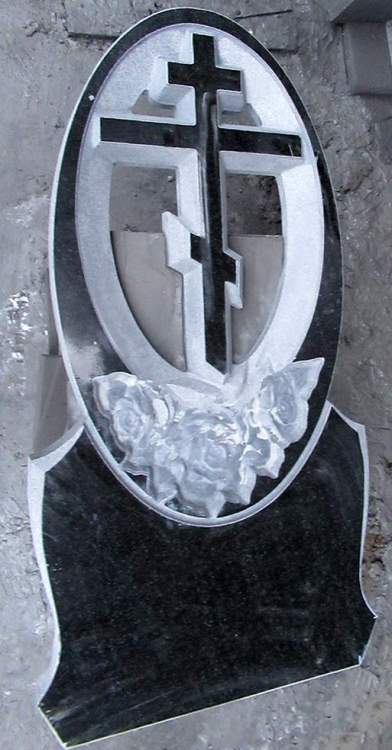

Красота!!!!! А сколько по времени у вас была обработка ангела с цветами? Это 1000/500 же размер?)

[Калуга]

[Grek111]

1 час назад, Калуга сказал:

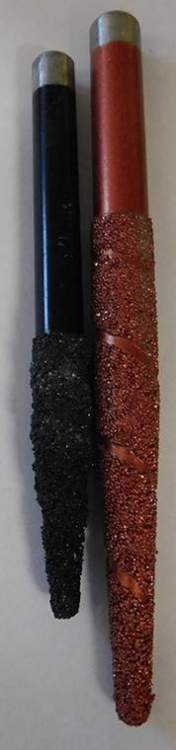

Есть красная такая, Зенон положил, сказал что она работает!! А синие спеченые плохие?

[Калуга]

Спеченных цветных не бывает (может я просто не встречал) .

Цветные, обычно, вакуумное мультинапыление. Голубые у меня плохо себя зарекомендовали. Хорошо работают чёрные, красные, синие, зелёные.

[Grek111]

Обводка - это стратегия 3d смещение ??

[Калуга]

Да, но можно применять и просто смещение, 3Д смещение или спираль, но в нашем случае обязательно снаружи. Хотя есть частные случаи, исключения. Но это можно применять, когда уже опыта наберёшься.

Изменено 3 мая, 2023 пользователем Калуга

[Grek111]

1 час назад, Калуга сказал:

Спеченных цветных не бывает (может я просто не встречал) .

Цветные, обычно, вакуумное мультинапыление. Голубые у меня плохо себя зарекомендовали. Хорошо работают чёрные, красные, синие, зелёные.

Скорее всего я что то напутал, правильно сказали нужно записывать))) Так вот фрезы у меня как на фото, которое я выложил , они синие , взял еще черновые зеленые, ну скорее от не знания...
