Прошу совета ArtCAM

[Евгений13]

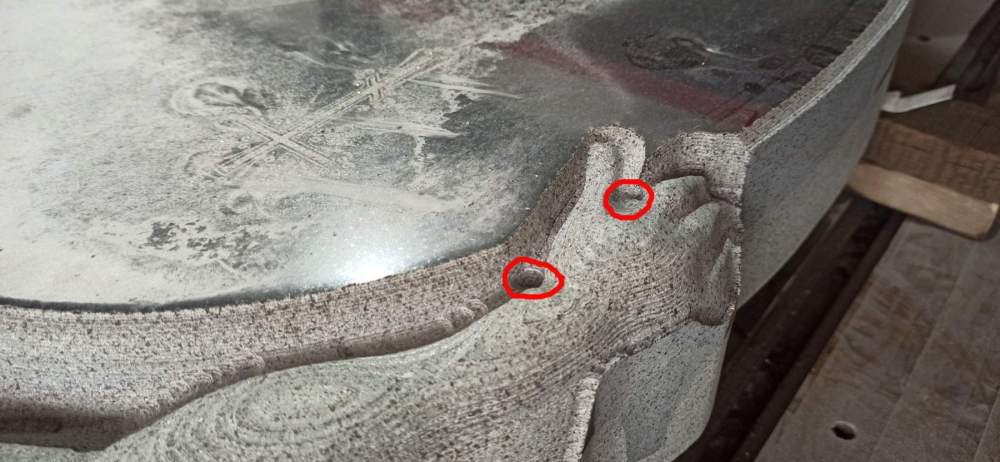

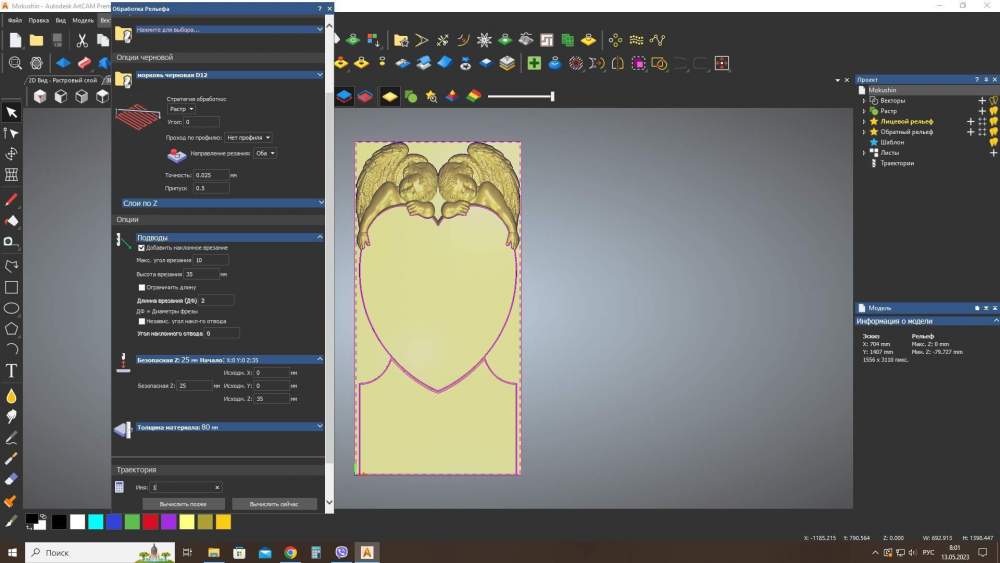

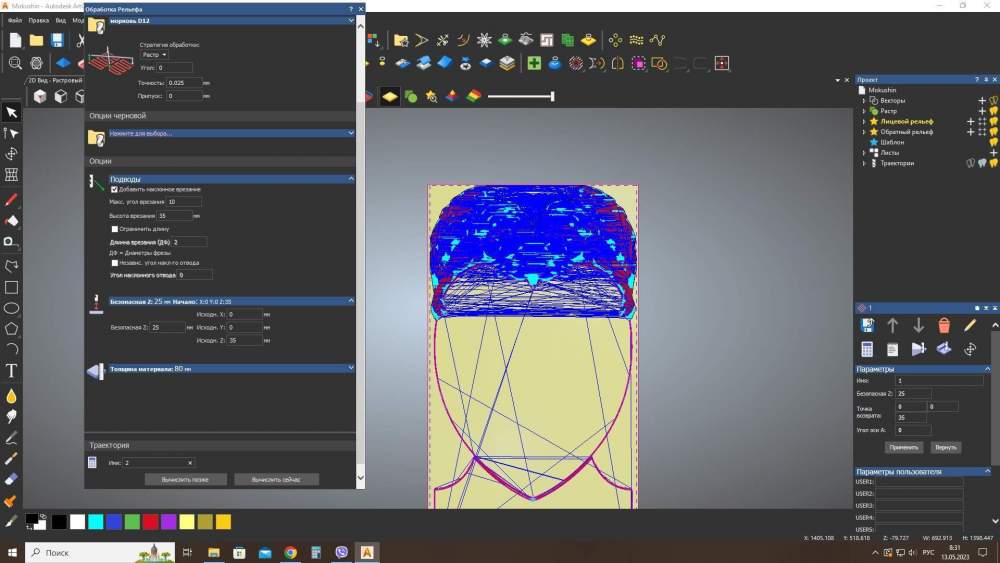

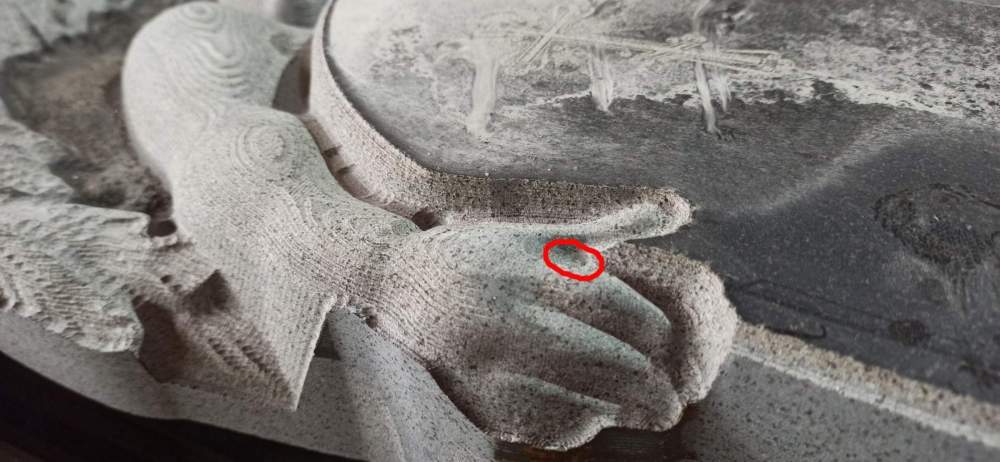

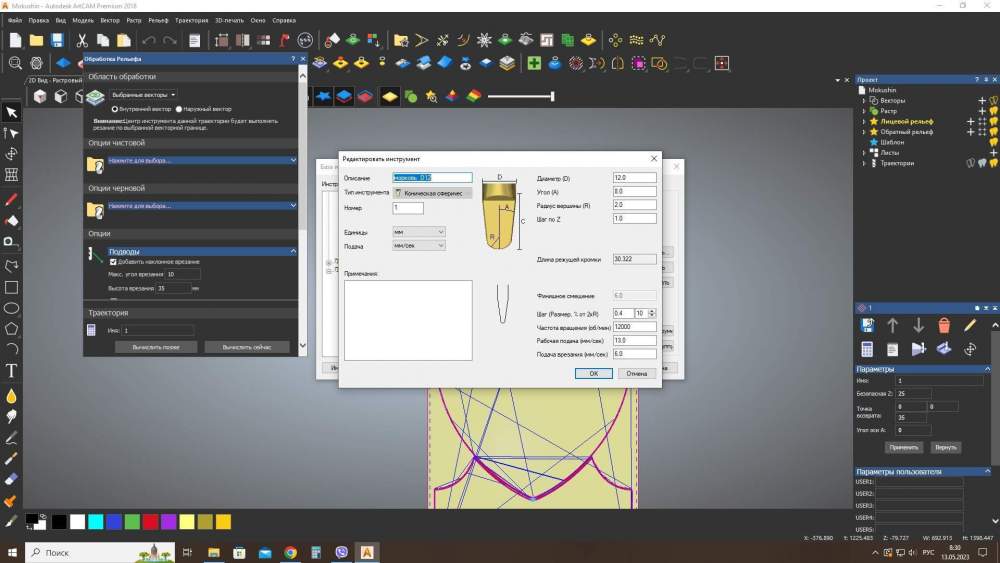

Доброе утро, уважаемые специалисты. Помогите советом начинающему самоучке. Дело в том, что при чистовой обработке рельефа, фреза как бы засверливается в некоторых места образуя углубления. Соответсвенно далее уже не касается материала. Камень гранит Габбро. Фреза коническая сферическая D12мм. Только осваиваю ArtCAM и возможно не совсем правильные настройки при создании управляющей программы. Заранее благодарен.

Изменено 13 мая, 2023 пользователем Евгений13

[Калуга]

Не делайте на граните при чистовой обработке шаг больше 0,2 - 0,3 мм

[goshanjke]

12 минут назад, Евгений13 сказал:

Доброе утро, уважаемые специалисты. Помогите советом начинающему самоучке. Дело в том, что при чистовой обработке рельефа, фреза как бы засверливается в некоторых места образуя углубления. Соответсвенно далее уже не касается материала. Камень гранит Габбро. Фреза коническая сферическая D12мм. Только осваиваю ArtCAM и возможно не совсем правильные настройки при создании управляющей программы. Заранее благодарен.

на черновой  не стирается такой инструмент?

[Евгений13]

Спасибо. Причина проблемы в этом?

2 минуты назад, goshanjke сказал:

на черновой  не стирается такой инструмент?

Стирается, для чистовой ставлю другую фрезу, я имею в виду такого же типа но новее.



7 минут назад, Калуга сказал:

Не делайте на граните при чистовой обработке шаг больше 0,2 - 0,3 мм

Спасибо. Причина в этом?

[Калуга]

6 минут назад, Евгений13 сказал:



Спасибо. Причина в этом?

Скорее всего да, но для чистовой я бы применил другую фрезу с более меньшим радиусом. Качество фрезеровки будет лучше.

[Евгений13]

8 минут назад, Калуга сказал:

Скорее всего да, но для чистовой я бы применил другую фрезу с более меньшим радиусом. Качество фрезеровки будет лучше.

Дело в том, что это не первый раз. До этого делал черновую фрезой D12, а чистовую D10. Но из-за этих "врезов" фреза моменально стачивалась и соответственно так же не касалась материала. Хотя на D10 шаг ставил 0.2мм.

[Калуга]

Шаг по Z у D10 какой был?

А уклон применяли?

Изменено 13 мая, 2023 пользователем Калуга

[Евгений13]

12 минут назад, Калуга сказал:

Шаг по Z у D10 какой был?

А уклон применяли?

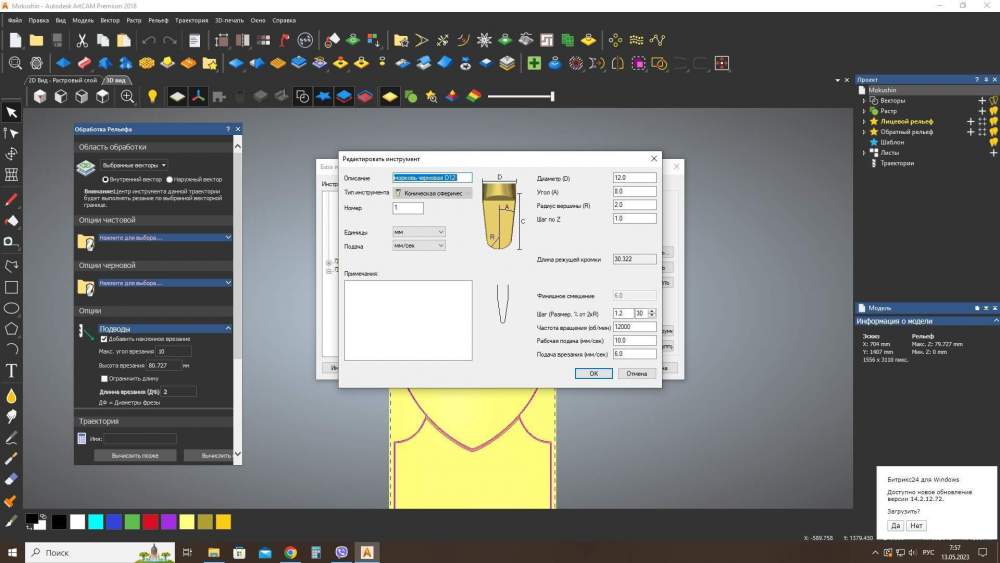

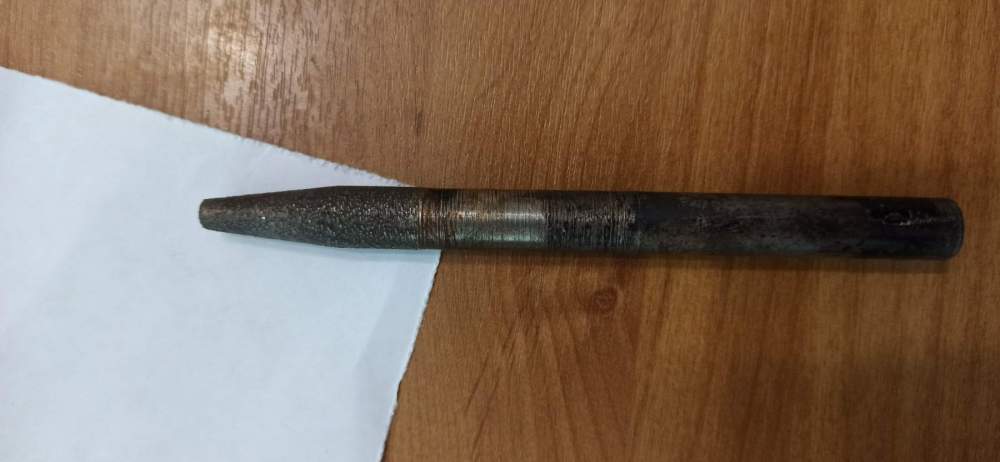

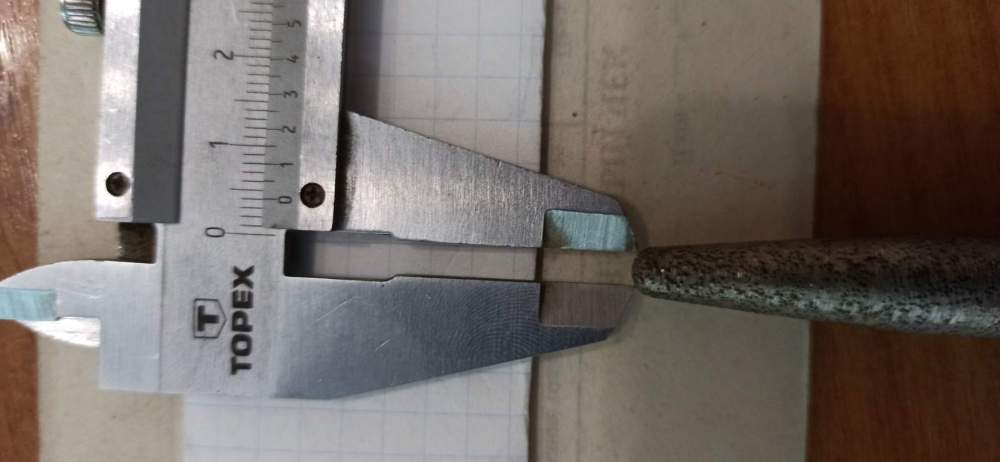

Так же 1мм. Уклон в смысле наклонное врезание? Да, всегда с наклонным врезанием делаю, только параметры не трогаю, все по умолчанию. Может я не правильно измеряю радиус вершины фрезы? (  фото  для примера D12)

Изменено 13 мая, 2023 пользователем Евгений13

[Калуга]

Уклон и наклонное врезание совершенно разные понятия. Уклон ещё можно игнорировать на мягких материалах (мягкое дерево, пенопласт...), на твёрдых материалах его применение необходимо, если Вы его не применяете - отсюда и эти зарывания фрезы.

Изменено 13 мая, 2023 пользователем Калуга

[zelenok]

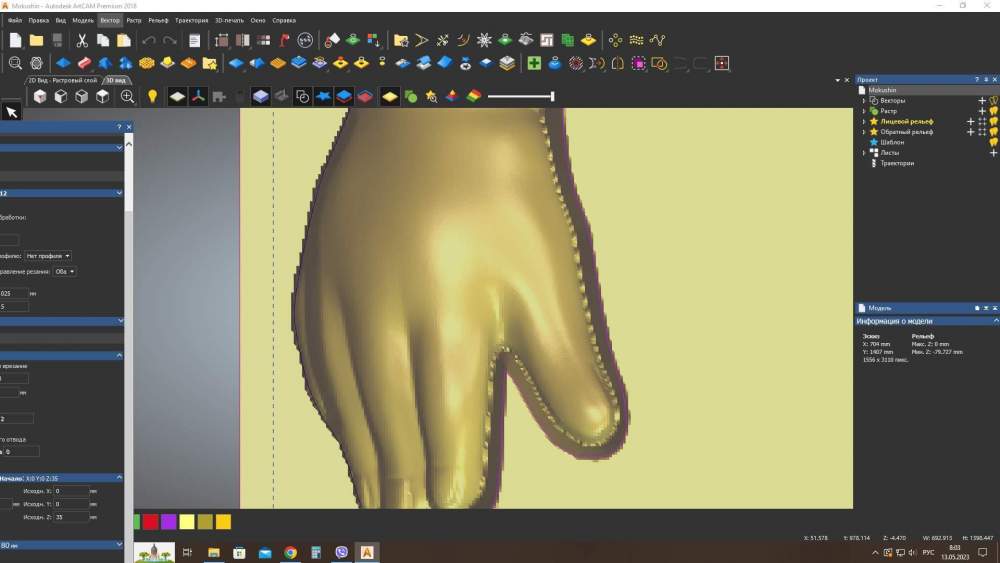

Судя по этому углу у модели нет уклона. Не так страшны "засверливания"(хотя на спечёнках они могут быть и фатальными), как отсутствие уклона или недостаточный уклон.

Уклон модели и сглаживание-важные инструменты при работе с моделями для обработки гранита.

[Евгений13]

1 минуту назад, Калуга сказал:

Уклон и наклонное врезание совершенно разные понятия. Уклон ещё можно игнорировать на мягких материалах (мягкое дерево, пенопласт...), на твёрдых материалах его применение необходимо, если Вы его не применяете - отсюда и эти зарывания фрезы.

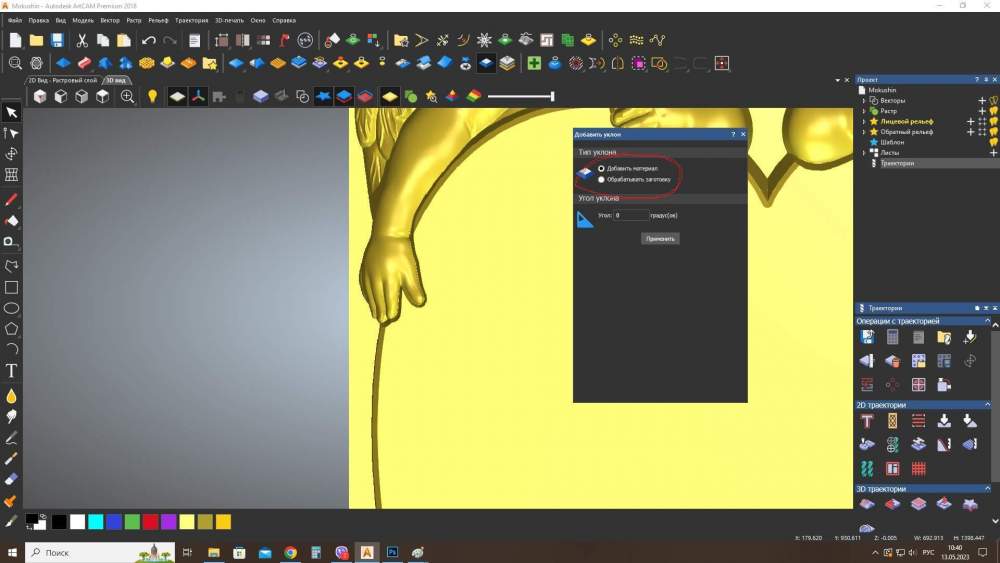

Все, сообразил. Спасибо. Прошу прощения за мою безграмотность. Уклон применяется и в черовой, и в чистовой обработке? И я не совсем понимаю какой ставить тип уклона (добавить материал, либо обрабатывать заготовку). Уклон в 10 градусов приемлим?

[Калуга]

Для дерева 5-10, для мрамора 12-15, для гранита 20-25. Чем твёрже материал, тем большая величина уклона. Уклон делается перед составлением УП. Поэтому черновая или чистовая - какая разница.

Изменено 13 мая, 2023 пользователем Калуга

[Евгений13]

6 минут назад, Калуга сказал:

Для дерева 5-10, для мрамора 12-15, для гранита 20-25. Чем твёрже материал, тем большая величина уклона. Уклон делается перед составлением УП. Поэтому черновая или чистовая - какая разница.

Да, действительно, разницы нет. Огромнейшее спасибо!

23 минуты назад, zelenok сказал:

Судя по этому углу у модели нет уклона. Не так страшны "засверливания"(хотя на спечёнках они могут быть и фатальными), как отсутствие уклона или недостаточный уклон.

Уклон модели и сглаживание-важные инструменты при работе с моделями для обработки гранита.

Спасибо. Прошу прощения, уклон и сглаживание применяются совместно или в зависимостии от модели? И снова вопрос по типу уклона (с велечиной % мне уже разьяснили) и % степени сглаживания (или на "глазок")?

[zelenok]

1 час назад, Евгений13 сказал:

и % степени сглаживания

Некоторые рекомендуют 4 четвертных прохода А так-то на глазок и не каждая модель вообще нуждается в сглаживании(казалось-бы). Нужно предварительно осматривать сомнительные места-сглаживать или лечить дыры. Так-то по готовности найдётся ещё море косяков, ненужных или нелогичных мест в рельефах, так что править можно бесконечно

Главное-исходник сохранить

Изменено 13 мая, 2023 пользователем zelenok

[Евгений13]

8 минут назад, zelenok сказал:

Некоторые рекомендуют 4 четвертных прохода А так-то на глазок и не каждая модель вообще нуждается в сглаживании(казалось-бы). Нужно предварительно осматривать сомнительные места-сглаживать или лечить дыры. Так-то по готовности найдётся ещё море косяков, ненужных или нелогичных мест в рельефах, так что править можно бесконечно

Главное-исходник сохранить

Спасибо за бесценные советы. Будем учится!



[Connar]

да фигня этот уклон. ну поставь 20% и сделай симуляцию и посмотри на эти места. ничего не измениться.

[zelenok]

2 часа назад, Connar сказал:

и сделай симуляцию

Суть симуляции в повторении профиля фрезы, а суть уклона-избегать вертикального удара носом при  погружении в материал на рабочей скорости(некоторые стратегии этим не грешат). На пенопласте всё здорово, на граните-дикий износ кончика, обломы инструмента, вибрации и визг

[Agronom]

9 часов назад, zelenok сказал:

 Нужно предварительно осматривать сомнительные места-сглаживать или лечить дыры. Так-то по готовности найдётся ещё море косяков, ненужных или нелогичных мест в рельефах, так что править можно бесконечно

Согласен с Zelenok! Каждую новую модель обязательно просматриваю на наличие "тёмных дыр"....исправляю в скульпторе)

Особенно много "злачных мест" между листьями и стеблями цветов)) Заказчик не видет разницы до и после исправлений...а фреза ой как визжит, и уклон не поможет))

[goshanjke]

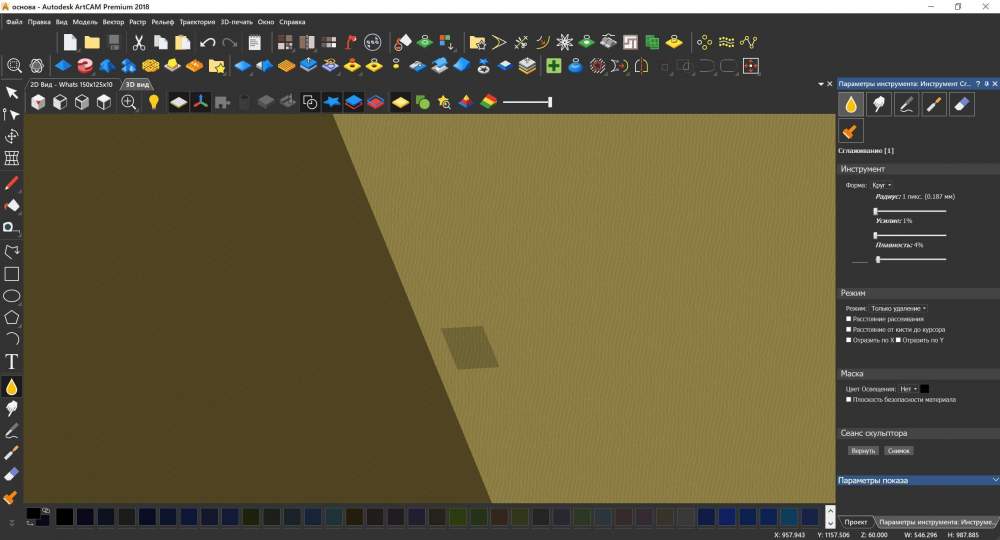

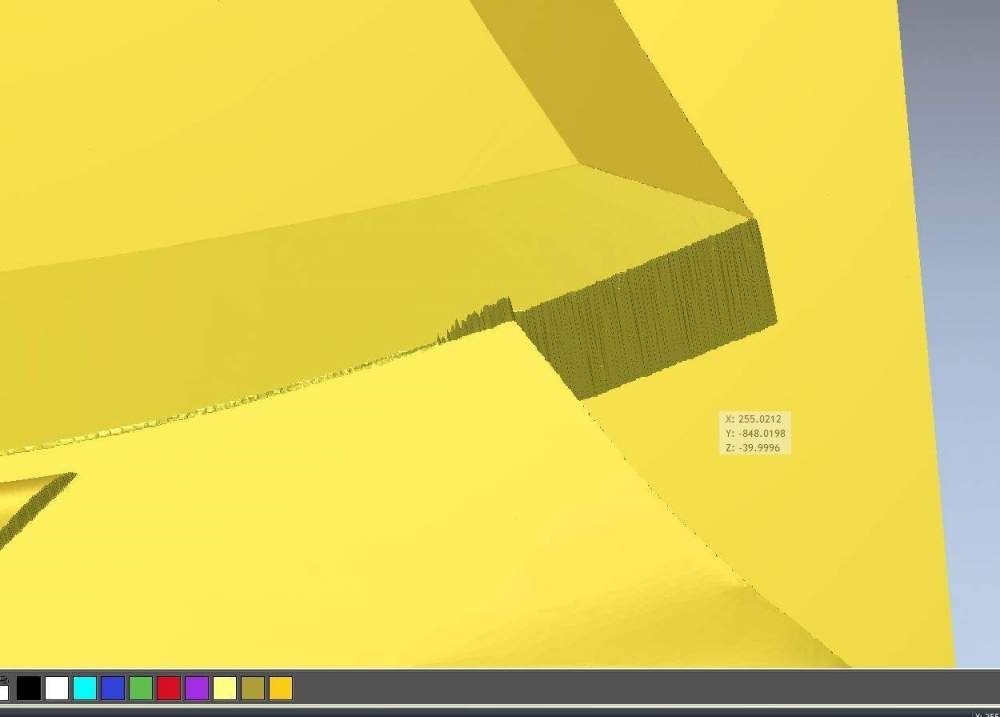

Подскажите ,как вылечить такое

[iZotop]



[Денис Давыдов]

2 часа назад, goshanjke сказал:

Подскажите ,как вылечить такое

Я обратил внимание, что в 2008 ArtCAM появляются крупные зубцы и перепады там, где на модели их нет. В 2012 ArtCAM таких глюков с той же моделью и стем же разрешением уже не наблюдается. С чем это связано ХЗ, но может кому на заметку пригодится.

[bo-bi]

3 часа назад, goshanjke сказал:

Подскажите ,как вылечить такое

Если выбрать в кисти сглаживание "только удаление", кисть размером в один пиксель и усилие в 1. Приблизив максимально можно аккуратно этот гребень удалить.

[goshanjke]

спасибо

[goshanjke]

Подскажите, как задать уклон модели в арткам2014, что-то найти не могу

[zelenok]

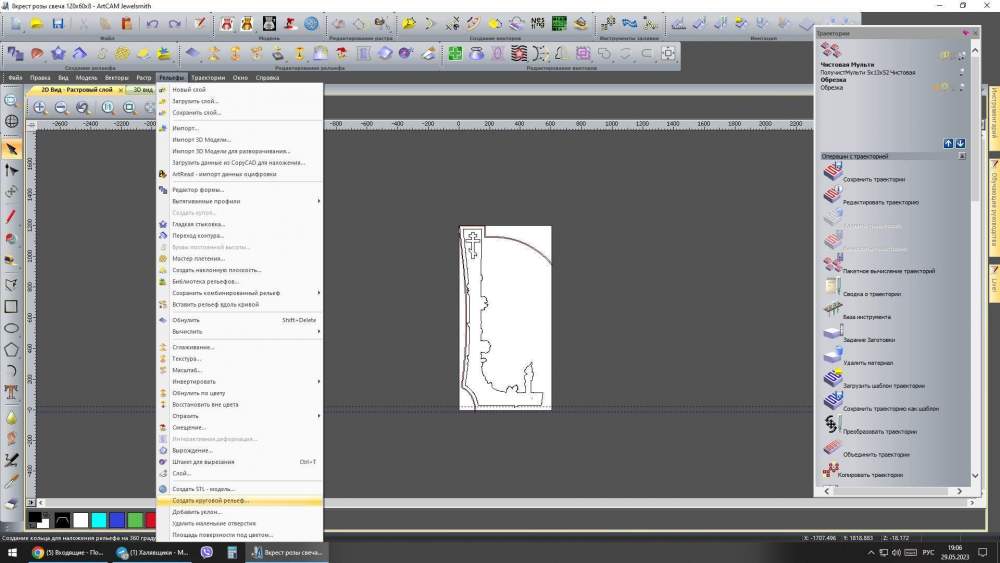

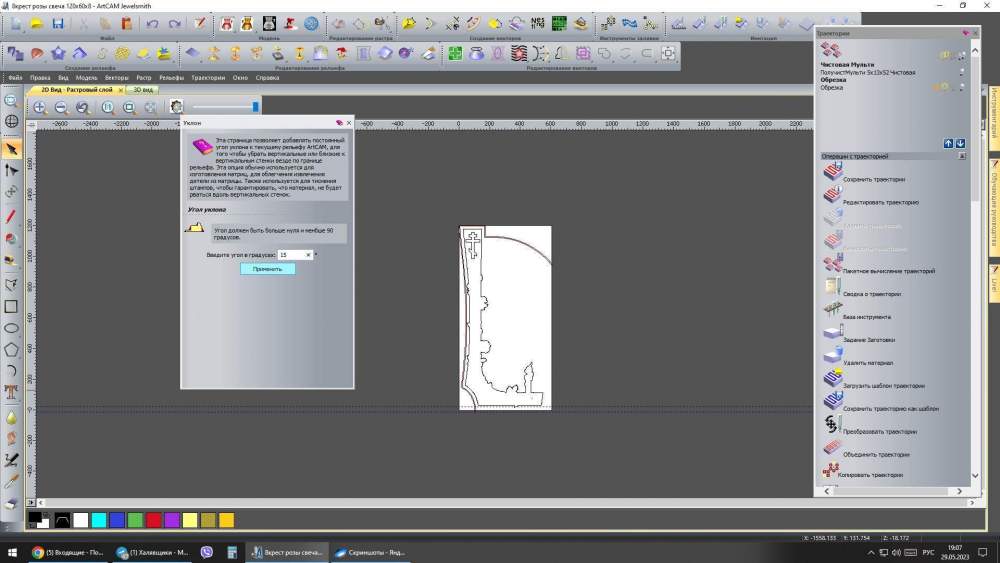

@goshanjke  в 14-м не знаю, в 12м-так:

Строка ниже выделенной:
