Прошу совета ArtCAM

[антропов роман]



[goshanjke]

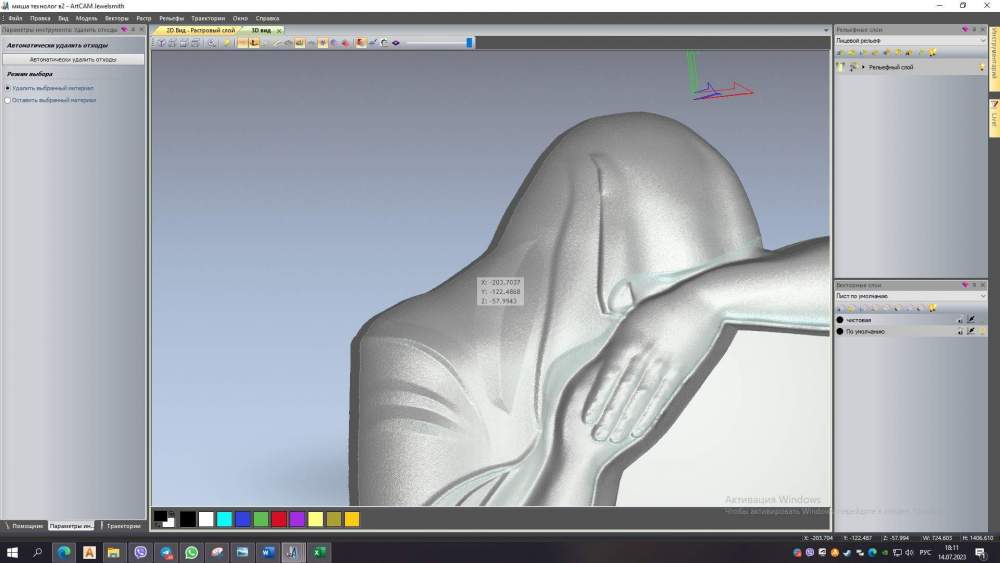

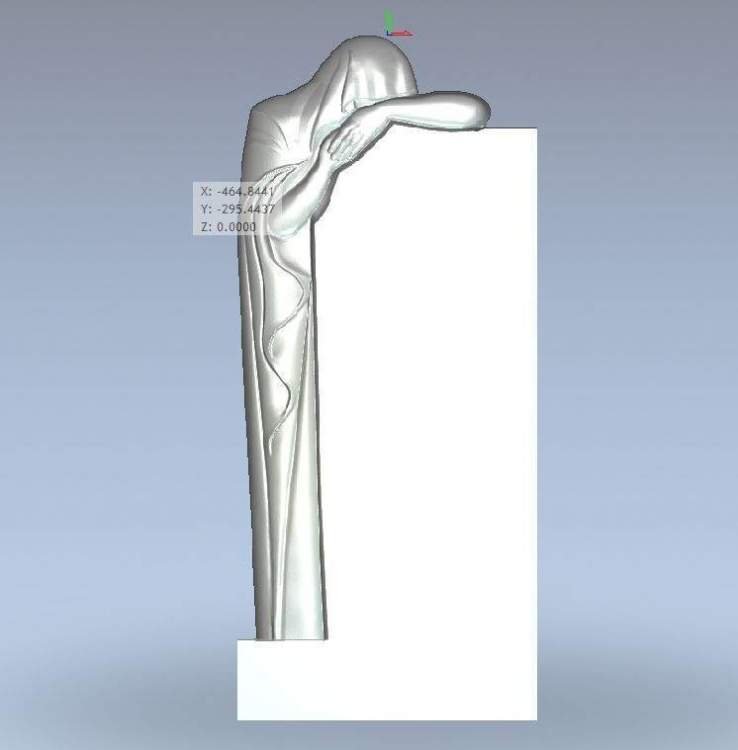

хоетл бы посоветоваться по глубине фрезеровки, z=-57 нижняя точка,  нормально ли будет смотреться? камень 1600х700х80

Изменено 14 июля, 2023 пользователем goshanjke

[goshanjke]

В 29.05.2023 в 20:11, zelenok сказал:

@goshanjke  в 14-м не знаю, в 12м-так:

Строка ниже выделенной:

Можете подсказать по поводу уклона модели, вот здесь уклон сделал 20 гр, но съедается часть модельки, как грамотнее всего УП делается?

[Калуга]

При вставлении модели в заготовку, немного уменьши её. Все проблемы пропадут. Размер модели немного уменьшится, но без этого ничего не получится.

[Церетели]

51 минуту назад, goshanjke сказал:

Можете подсказать по поводу уклона модели, вот здесь уклон сделал 20 гр, но съедается часть модельки, как грамотнее всего УП делается?

Обводить до добавления уклона

[Калуга]

Если в модели предварительно уклон не был сделан, то это прямой путь к поломке фрез и порче заготовки.

[Церетели]

так я и не запрещаю делать уклон. только надо сначала обводить по контуру, а уже потом уклон добавлять.

а этого ангелочка я даже без уклона делал, но не советую повторять за мной

[Калуга]

Уклон можно сделать в любое время хоть до, хоть после обрезки. Главное - правильно впихнуть модель в заготовку.

[zelenok]

32 минуты назад, Калуга сказал:

Главное - правильно впихнуть модель в заготовку.

Одно-же взаимоисключает другое

Мы всегда подразумеваем модель по картинке-рендеру с исходника. Исходник всегда имеет свои минимальные габариты и соотношение сторон. Любое изменение должно иметь под собой какое-то обоснование и оговорку, даже под лом, которым это будет изготавливаться. Модель сделанная для дерева не всегда будет похожа на готовое изделие в граните. Для многих моделей этот аспект фатален.

Сначала впихивают, задают контуры, потом внимательно рассматривают на наличие отвесных углов и сомнительных мест и прочих дыр, и только потом работают с уклонами и прочими сглаживаниямиТо что арткам вытеснит уклонами за габариты исходника-мало кого должно интересовать, тем более на собственную глубину модели(тоесть остаток заготовки по высоте проще тупо отрезать, что-бы не мешалась), исключая особые случаи, когда сглаженный переход к краю необходим(например двусторонка)

[Калуга]

При неправильном впихивании все потуги коту под хвост. И всё же - главное правильно впихнуть. Остальное - второстепенно.

[zelenok]

13 минут назад, Калуга сказал:

И всё же - главное правильно впихнуть

Я и говорю-одно взаимоисключает другое. Сначала впихиваем, потом работаем. Так-то технологических карт по последовательному проведению этих операций вроде не встречалосьможно и околонаучно поспорить или просто порассуждать вслух

[Калуга]

Естественно. При впихивании уже по умолчанию учитываешь уклон. Поэтому в дальнейшем при составлении УП и в обработке проблем не возникает.

Изменено 1 ноября, 2023 пользователем Калуга

[goshanjke]

спасибо всем, вроде более менее разобрался
я просто до этого уклон вообще не использовал)) вот решил попробовать.

по поводу сглаживания, хотел бы тоже разобраться, выделяем вектором проблемный участок и сглаживаем его? или как это грамотнее сделать



[Церетели]

В 02.11.2023 в 10:13, goshanjke сказал:

спасибо всем, вроде более менее разобрался
я просто до этого уклон вообще не использовал)) вот решил попробовать.

по поводу сглаживания, хотел бы тоже разобраться, выделяем вектором проблемный участок и сглаживаем его? или как это грамотнее сделать


в основных инструментах есть инструмент "сгладить" в 2018 в виде жёлтой капли

и там же есть другие инструменты, которые могут пригодиться.

[goshanjke]

Подскажите, делал ли кто такую модель? по-моему читал на форуме, что применяли сканер поверхности

[bo-bi]

@goshanjke Да же не знаю. Я его делал по векторам.

[goshanjke]

1 минуту назад, bo-bi сказал:

@goshanjke Да же не знаю. Я его делал по векторам.

это ваша модель?))
просто я боюсь что местами может полировку съесть

[zelenok]

1 час назад, goshanjke сказал:

применяли сканер

Сканер желательно конечно, но не обязательно если выставить заготовку более-менее ровно

Съесть полировку-то врят-ли, а вот сделать разновеликие линейные размеры в одинаковых элементах-запросто.

1 час назад, bo-bi сказал:

Я его делал по векторам

 Исходник был просто векторный что-лиОн на катинке-то давленный.

[bo-bi]

@goshanjke Нет. Модели разные. Просто я делал по вектору, а автор той модели не знаю каким образом.

[Денис Давыдов]

11 часов назад, zelenok сказал:

Исходник был просто векторный что-лиОн на катинке-то давленный.

Он тоже из вектора, только визуализация модели уже из арткама.
