Разница в оборотах шпинделя

[mrmeskys]

верно до 9000

[goshanjke]

@Калуга

18 часов назад, Калуга сказал:

КирКирич, обратись к Пей Лю. Это китаец, он сидит на нашем форуме. У него есть в продаже низкооборотистые и на 220 в 3 квт и на 380 в 5.5 квт. Обороты по-моему 1000-9000.

частотник тоже менять надо? или должен подойти?  FULING DZB280B005.5L4DK

 ВходНапряжение: 3 фазы 380 В

 ВыходНапряжение: 3 фазы 380 В

 Номинальная Мощность:5,5КВт

Номинальный ток: 13 A

 ВходЧастота: 50 / 60 Гц

ВыходЧастота: 0 - 1000 Гц





[granit32]

@goshanjke Частотник подходит. Только нужно забить в него параметры нового шпинделя: герцы, амперы и обороты. Когда меняли 3,2-24000 на 3,0-9000, оказалось, что крутится не в ту сторону. Поменяли местами провода V и W и все стало в порядке



Изменено 24 октября, 2023 пользователем granit32

[КирКирич]

Всем добрый день. Возвращаюсь к вопросу биения. Кто нибудь подскажите, чем может быть вызвано ? Все делал, как вы мне говорили про обороты, скорости и глубина вырезания.

Обычно режу китайский гранит. А сейчас достал старые заготовки, карельские, и выдаёт такое биение



[zelenok]

13 минут назад, КирКирич сказал:

вопросу биения

Это не биение-это хороший, уплотнённый слой на полировке. Обычно требует нежного прохода хорошо вскрытой фрезой

Какое заглубление за проход выставлено? И фреза какая со всеми настройками?

[КирКирич]

@zelenok фреза полностью новая, только только с выставки привёз. На счёт вскрытия, посмотрел, алмаз прямо наружи хорошо сидит, не стал с ней ничего делать.
по режимам: 1мм заглубления, подача 10мм в секунду. Но сейчас иду на 6мм в секунду. Фреза 10 диаметром

[Церетели]

19 минут назад, КирКирич сказал:

Возвращаюсь к вопросу биения. Кто нибудь подскажите, чем может быть вызвано ?

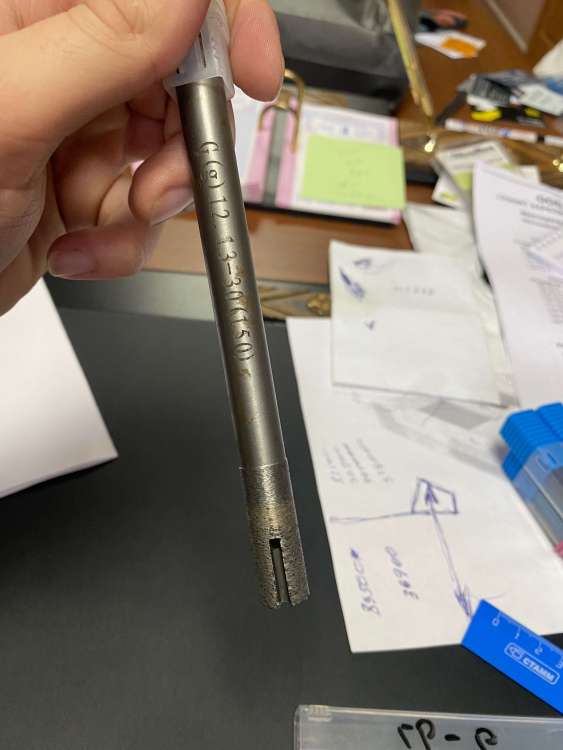

Либо плохая фреза, которой даже вскрытие не поможет. либо надо вскрыть. Бывало такое. Фото фрезы можно? Судя по видео она просто металлическая, не крашенная. Я такие не люблю и заказываю чёрные у зенона. С ними таких проблем нет.

[КирКирич]

@Церетели



На выставке у stanok-graver.ru купил.

а сейчас на 3 мм режит вот так



[Калуга]

Да, всё дело в фрезе. Ты режешь концевой спечёнкой. Это не лучший вариант. Я пришёл к выводу, что лучше обрезку делать конусной мультинапылёнкой. В этом случае можно работать на более высоких скоростях и шаге по Z. Если нужен будет угол в 90 градусов - прогнать потом концевой ( даже той же самой спечёнкой, которая у тебя уже есть) тоже с более высокими скоростью и шагом по Z. Данный вариант ещё хорош отсутствием сколов на  обратной стороне.

[zelenok]

9 минут назад, КирКирич сказал:

Фреза 10 диаметром

Убирай лишний вылет(максимум 8см) и вскрывай фрезу.

[КирКирич]

@zelenok у меня стела 8см, итак там 5мм от поверхности оставил приблизительно. с 10д лучше работать до 8см, верно? а для 12д?

Не знаю, правильно ли я делал, но я ради эксперимента, брал 10 фрезу, вставляла ее в шуроповерт, и просто точил ее об белый кирпич. Подскажите если неправильно как вскрывал

[zelenok]

2 минуты назад, КирКирич сказал:

у меня стела 8см

Восьмёрку не пропилишь десятой фрезой-и не мечтай. Семёрку тоже. У десятки максимум рабочий вылет 8(8.5)см, 6-6.5пропил и полтора-два что-бы вода прошла.

[КирКирич]

@zelenok как много тонкостей. Спасибо большое. У меня просто модель с крестом, изначально собрался резать 12д, но она не прорезала крест до конца, слишком большой диаметр, пришлось 10д использовать

[mrmeskys]

7 минут назад, КирКирич сказал:

и просто точил ее об белый кирпич.

а поточи на шамотном кирпиче или на шарошке абразивной.

[КирКирич]

@mrmeskys понял, спасибо

@mrmeskys точить кстати с водой или нет? Просто никогда не делал этого

[mrmeskys]

2 часа назад, КирКирич сказал:

@mrmeskys точить кстати с водой или нет? Просто никогда не делал этого

лучше на станке так же как пилишь. Сначало подводишь сбоку чтобы скрыть рабочую часть, потом делаешь врезание чтобы вскрыть торец, без фанатизма...Лучше с водой...Учтите вскрывают только спеченные фрезы.

[perez]

3 часа назад, КирКирич сказал:



Скрытый текст

я тоже режу такими, это 12-13-120 и 12-13-150. но пару раз попадал на просто нерабочие фрезы. партия от партии отличается.

5,5 шпиндель, 380

5300 оборотов, по Z 1,5 мм, скорость 550-600 мм в мин

медленно, но спокойно.

в прошлом году резал "морковками", вот такими

Скрытый текст

но чем глубже режешь тем больше нагрузка, максимум 60 мм, потом перегрев. вобщем я забил и теперь беру спеченые с прорезью. правда камни у нас максимум 80 мм

сам еще учусь.



[mrmeskys]

4 часа назад, Калуга сказал:

Я пришёл к выводу, что лучше обрезку делать конусной мультинапылёнкой.

 Просто берешь и режешь? Кончик то какой лучше 4 или 6 мм. На каких параметрах?

[Калуга]

6-ка дольше держится. 3 мм за проход, 15 мм/сек. Если хочешь, чтобы фреза подольше поработала, то 1-2 мм за проход.

[goshanjke]

@Калуга а сколько живет фреза?

[Калуга]

Смотря какая и на каком материале. Однозначно в данном случае ничего сказать нельзя. Нужно знать какая фреза, какой материал, что Вы делаете, на каких режимах...

[minus]

Обычно такой звук наблюдаю при большом вылете фрезы из цанги или при больших оборотах или в обеих перечисленных случаях.

Фрезы не точу и не вскрываю.

В 09.11.2023 в 14:10, Калуга сказал:

6-ка дольше держится. 3 мм за проход, 15 мм/сек. Если хочешь, чтобы фреза подольше поработала, то 1-2 мм за проход.

 надо попробовать.

Интересно, это же можно объединить в одну УП, и не меняя фрезы запустить станок.

[Connar]

фреза кстати у афтора нормальная. у зенона были такие года полтора назад. у них алмазная часть шира на 1мм точно
