у меня была такая проблема при гравировке портретов. проблема была в зазоре , поставь побольше и все полосы уйдут. я сам удивился на станке который рисует горизонтально , вертикальные полосы)

[bmikola]

нужна помощь в борьбе с полосами пока победу держыт станок,а я потихоньку сума схожу но кроме проблем с полосами добавилась ещьо одна проблема

на полотонах произвольные белые точки ,станок Сауно 8.0В

[ritualplus]

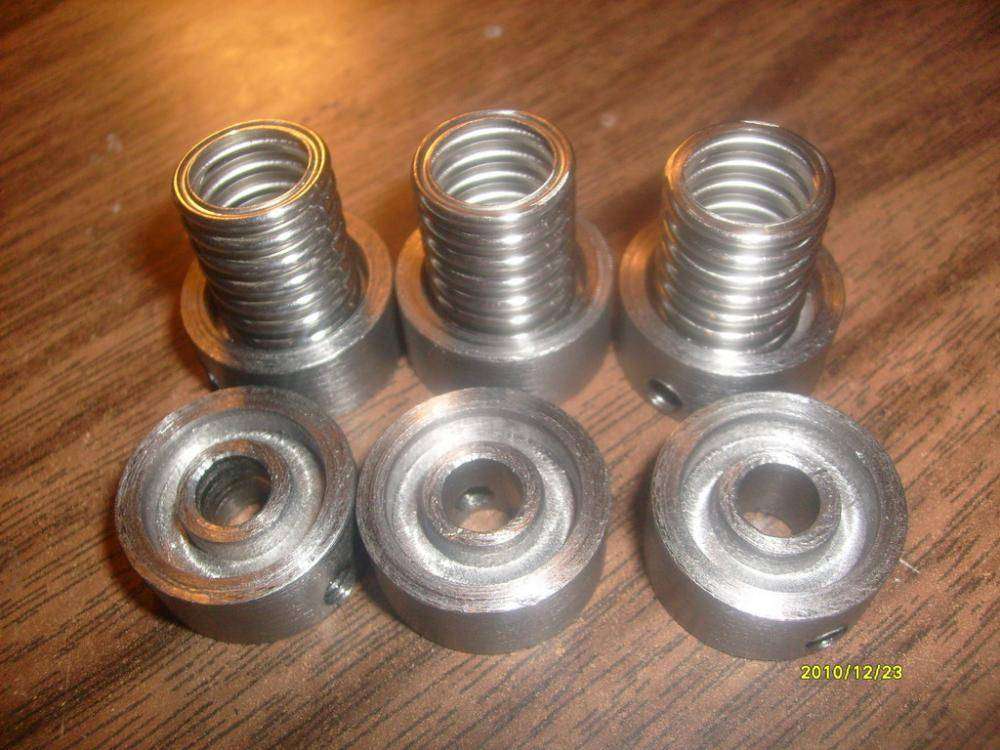

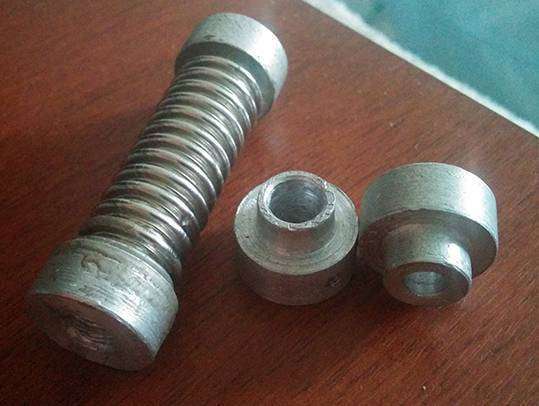

Если перебор полумуфты по X не помогает и при перемещении головки в медленном режиме звук перемещения не однородный (на каждый оборот вала  в том же месте звук громче), то нужно менять полумуфту на новую. Можно сделать муфту самому из газового сильфонного шланга или плотной пластиковой гофры. Я делал для пробы из обычной кабельной гофры и кусочков шланга. На валы надеваем плотно кусочки шланга на них садим на суперклей кусок гофры, затягиваем проволокой. Фото конструкции самодельных полумуфт.

[mordin]

конструкции самодельных полумуфт

А каким образом происходит фиксация от вращения по оси? В шайбе посадочное место для пружины гладкое, пружина гладкая.

[ritualplus]

А каким образом происходит фиксация от вращения по оси? В шайбе посадочное место для пружины гладкое, пружина гладкая.

Это сильфонная трубка (газовая), не пружина. На эпоксидку, например момент эпокси плюс. стоит 150р. Немного наждаком трубку зачистить, обезжирить и клеить. Сегодня делаю такую, только немного попроще, но надо будет удлинять болты на движке потомучто муфта длиннее станет в 2 раза.  Позже выложу фото.

[ritualplus]

Это сильфонная трубка (газовая), не пружина. На эпоксидку, например момент эпокси плюс. стоит 150р. Немного наждаком трубку зачистить, обезжирить и клеить. Сегодня делаю такую, только немного попроще, но надо будет удлинять болты на движке потомучто муфта длиннее станет в 2 раза.  Позже выложу фото.



[ritualplus]

Система работает идеально, точка в точку. Никаких полос.

[Тенгель]

В качестве гибкой муфты привода шаговый двигатель - ШВП  можно использовать кусочек резинового кордированного маслобензостойкого  шланга, в народе называемого "дюрит".

На первый взгляд может показаться что это фигня, но на самом деле это работает безотказно годами. Люди, занимающиеся станкостроением, знают



[Недятел]

Можно то можно....))) только надо ли оно, когда муфта 200Р стоит.... А то так можно и половину станка на дерево перевести, и не чего работать будет годами, видел такое....))

[Тенгель]

Можно то можно....))) только надо ли оно, когда муфта 200Р стоит.... А то так можно и половину станка на дерево перевести, и не чего работать будет годами, видел такое....))

Просто бывают ситуации - лопнула муфта. а рабтать надо. Готов будешь и 2 тыщи отдать, но так просто такие вещи в магазине не купишь. А шланг в автозапчастях запросто.

[Недятел]

Да, только как показывает практика эти шланги там остаются на долго...))) болт открутился фигняя, и так работает!!! проводок переломался - на изоленту его!!... И в один прекрасный день смотришь и думаешь , а куда станок делся, и что это за х.....ня такая стоит которая работать не желает....))) Сто раз такую картину наблюдал, и на вопрос человека , можно что либо сделать, в голове крутится одно, станок- похоронить, хозяина- пристрелить.... Да и муфты просто так не разлетаются, им обычно помогают, а значит заказать новую всегда есть время....)))

[nemoX]

я использую мембранные муфты, подороже но и гораздо надёжнее, да и не соосность компенсируют большую чем обычные

[Недятел]

да согласен , сильфонки лучше  кулачковых.... только они проблему не решают, но могут облегчить страдания, а еще помогает увеличение сечения провода на магнит, был замечен эффект нехватки тока при определенном положении винта... но как правило увеличение сечения приводит к тому , что магнит перестраивать нужно, так что имейте в виду при экспериментах....

[nemoX]

я на магните сразу меняю провод на пв3-0.5, причём свиваю его в пару и на движки тоже ставлю витые пары из того же

[Недятел]

0,5 маловато будет дружище... надо 1мм лучше будет , там в пике головка может до 8А хапнуть , а у нас нормальное распределение тока 7-8А на 1мм.... Что касается витой пары , это не обязательно, на датчики это положительно влияет хотя тоже не особо , а на силовую часть смысла нет, ни хуже и не лучше.....

[Althotas]

Недавно, поменяли монитор на компе к которому подключен станок(версия 8.0а), правда подключили не монитор а телевизор 24 дюйма, заметил полосы в программе engrave. на втором компе не видно полос. станок так и бьёт те же полосы. Суть в том что станок полосил и при вариантах подключения. И еще...только что из сервиса сауно в киеве. Станок - электроника, механика, настройки....все в полном порядке. После многих экспериментов стало понятно, что ФОТОШОП переводит в бмп, нормально, Эти полосы формирует Engrave. смена растров. скорости, шага и т.д. ничего не дают, продолжает полосить....

[дионис]

@Althotas, Переустановить Engrave?

[KURO]

у меня такая проблема была, заменил муфту на оси х

и все прошло

[Анатолий_59]

Тоже полосить, и вообще то пропускает строки, то царапины на камне((( правда бью на скорости 1400-1500 без вк по 2 портрета 450*500 (8-10часов) все хуже и хуже... смазываю постоянно, но хуже и хуже... щас еще и моросить начали станки, пучками полосит. провода все менял, иглы и зазор но бесполезно((( может скорость высокая?

[древний]

Да не спорте за провода. Есть мощность двигателя, вот и сечение. Это же школьная програма. Полосит - читайте внимательно все темы, не ждите что Вам индивидуально будут повторять. 85% механника все остальное прочее.

Погнались за скорость бездумно - извольте получить результат.

[дионис]

@древний, Что может быть кроме механики и проводов, т.к. полосы не на всех работах и в основном на лицах.

[mordin]

Что может быть кроме механики и проводов, т.к. полосы не на всех работах и в основном на лицах.

Если полосы видно на лице и они вертикальны, некоторые повторяют форму лица, то это слабая жесткость конструкции станка, а именно профиля на которых закреплены направляющие. Полосы сильнее и чаще появляются когда портрет выбивается ближе к центру оси Y т.е. к средине профиля, ближе к началу координат полос может не быть. Лечится либо укреплением профиля (вроде в этой ветке форума советы были, я тоже подробно описывал), либо снижение скорости на порядок (зависит от размера станка). Еще совет: на портретах с темными волосами лучше использовать ореол а не подсвечивать кромку волос.

[древний]

Хотите верьте, хотите нет, 90% полосы от механники. Я регулировал абсолютно новые станки, после месяца эксплуатации и ужасался от сборки. Например. Снимаю крайний поддерживающий подшипник, откручиваю винты держащие ШВП, вывожу с корпуса и винт стает или влево или вправо вверх и т.д. Паралель на основных двух подшипниках держит крайне редко. При таких условиях начинает люфтить линейка. То-же самое происходит и с приводом зет. Часто-густо по зет винты виляют, это не Германия. Если нагрузки по механике есть автоматически они переходят и на электронику . А дальше думайте сами. Даже на некоторые ШВП предлагаемые  фирмой  вызывают сомнения по поводу оригинальности.

Добавить лишь могу из личных наблюдений при переключении линий электропередач между государствами или на зимний период изменения тоже есть, но не столь значительные. Все зависит в каком состоянии станок, и какая частота на данный момент в сети, заземление и т.д. 49,8 и 49,9 это очень большая разница учитывая простоту платы.

[дионис]

@mordin, Дело в том что полосит не на всех подряд портретах (при скорости 220). А на иконах и прочих рисунках ( при скорости 350-400) полос нет.

[kalistratoff]

@дионис, блин тоже заметил на цветочках и других изображений полос нет а портреты полосит. Не понятна логика- почему? Если бы жёсткость станка- полосило бы везде .
