Тема вертикальных полос не раскрыта

[дионис]

@kalistratoff, А у тебя скорость тоже разная на портретах и картинках?

[kalistratoff]

@дионис, да скорость буквы. цветочки и др -400 на портрет только 200

[древний]

Могут быть иксовые муфты о чем писалось выше (двигатель- вал), а может привод зет, снимите  большую половинку крышки, отпустите четыре винта держащие ШВП, пошевелите линейный подшипник на типа излом, если есть любые стуки это уже не норма надо регулировать, если нет закрутите назад и ищем в другом месте.

[kalistratoff]

@древний,  а почему на церквях и цветочках не полосит????????

[mordin]

mordin, Дело в том что полосит не на всех подряд портретах (при скорости 220). А на иконах и прочих рисунках ( при скорости 350-400) полос нет.

Судя по приложенным портретам на всех полосы. А в каком режиме бьется портрет в ВК или в два прохода? Если бить в два прохода то полос скорее всего не будет. Если в ВК то как раз именно такие полосы и появляются. У меня тоже подобные полосы полосы появлялись на скорости 250 если бить без ореола портрет. Перешел на 200 и они пропали. Плюс на скорости 200 качество лучше. Усугубляет ситуацию с этими полосами и биение муфты. Это биение лучше максимально минимизировать путем подбора положения муфты. Или замены ее на модернизированную.

Что касается икон и картинок всяких, то они думаю у вас бьются в один проход. В этом случае таких полос нет. Единственное если присмотреться близко к белому цвету, то могут быть разные промежутки между строчками, что даже с расстояния 50см не заметно.

@дионис, на первом портрете, какой камень, базальт? Смотрю включений нет никаких.

[дионис]

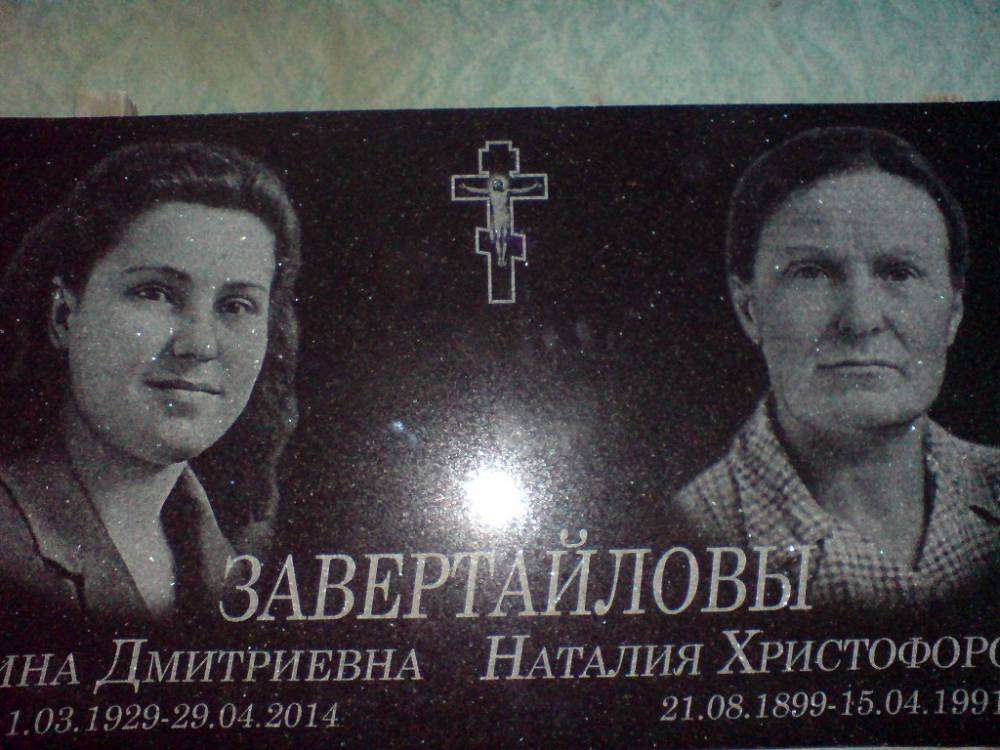

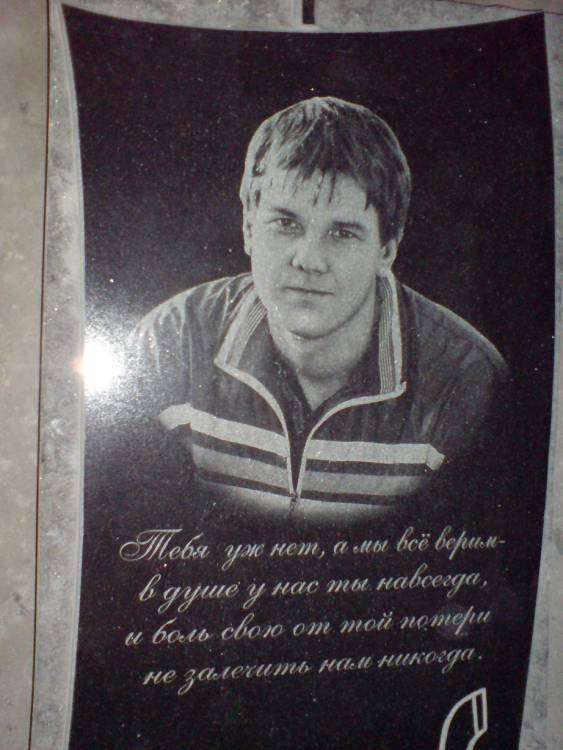

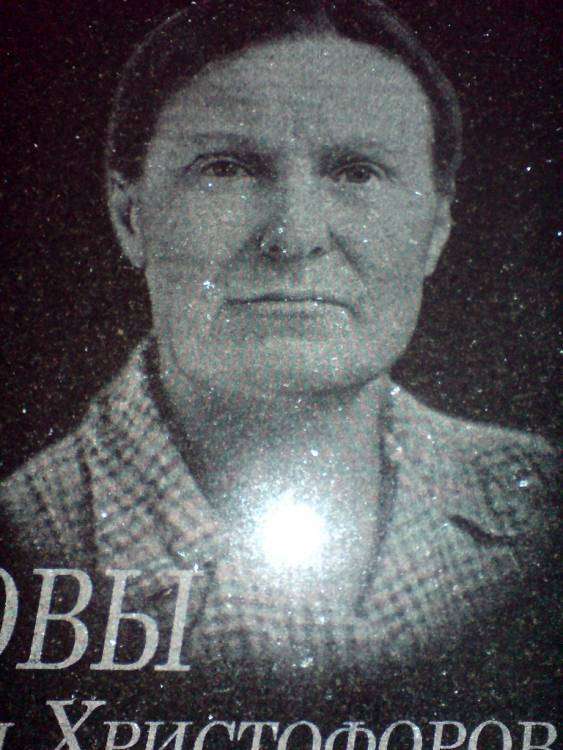

@mordin, Портрет в два прохода.А вот рисунки в ВК на 350. Как может ореол влиять на полосы . Базальт. А вот один проход 220,без чисток и доработок.

[mordin]

У меня зависимость четкая была, видимо во время прохождения ореола колебания из-за отсутствия жесткости успевали уменьшиться и на портрете уже не было полос. Из-за того, что точки на ореоле на порядок дальше одна от другой, то на ореоле полос не видно. Как только портрет без ореола и близко к центру станка то полосы появлялись.

Касательно рисунков объяснение тоже можно найти. На них меньше белые равномерные районы в сравнению с лицом, для интереса выбей прямоугольник  яркостью где-нибудь 200-220 и размером 3х5 см например с настройками как у картинок. Полосы думаю появятся.

Да и вообще присмотритесь к профилю по Y во время работы, особенно на скорости 350 гц, не думаю, что он у вас мертво стоит без колебаний. Если колеблется - полосы неизбежны.

[дионис]

Это магия.(чёрная)

[mordin]

Это магия.(чёрная)

Тогда только колдовать

[древний]

Почему полосы на портрете?  Там частота больше и пространство. Потому когда уменьшают общую,  бывает пропадает полоска, но это не нормально. Поставьте метки на муфте двигателя и вала по иксу, открутите двигатель, переверните силиконовый вкладыш и поставьте все на место по метке. Если будут изменения значит проблема там.

[древний]

В поддтверждение моих слов по предыдущей записи скажу что сегодня именно с такой болячкой искал причину. Станок был на ремонте в сервисе, без толку. Причина проста, но сложна в выравнивании. Планшетник, снимаем задний корпус с подшипника, отсоеденяем от линейки и картина маслом винт вдоль имеет смещение больше сантиметра. Что бы решить это пришлось полностью снять каретку, так как винты снизу. Досконально описывать не буду так как надо хорошо знать станок и обратная сборка очень дотошная.Но одну из причин вертикальных полос типа матрас я вам назвал. Это плохая изначальная сборка. Жалко что в сервисе эту проблему не видят. Наверное хлопотно.

[mordin]

снимаем задний корпус с подшипника, отсоеденяем от линейки и картина маслом винт вдоль имеет смещение больше сантиметра.

Можно поподробней,я так понял речь идет о ШВП по Х? относительно чего смешение? Думаю поглядеть у себя.

[древний]

ШВП  потом. Речь шла о смещении винта. Чтобы это увидеть ШВП надо вывести из зацепления. А потом заниматься винтом, который в двух корпусах (один возле двиг-ля, второй поддерживающий 1 подшипник) Корпуса крепятся снизу по два болта, притом один под линейным подшипником, чтобы достаться надо снять каретку. Если не хватает квалификации может и не надо так далеко идти.

[древний]

Как говорят Восток дело тонкое, поверьте механика на толще.

[дионис]

После переустановки зазора лапки датчика уровня ( увеличил чуток )  два портрета пробило без полос. Будем наблюдать.

[древний]

Браво! Это один из способов ухода от проблемы. Я этого не использовал. Со временем попытаюсь обосновать. Все равно спасибо за подсказку.

[дионис]

Благополучно пробив 14 изображений ( без полос) тональные волны начинают возвращаться.

[ElvinMenefov]

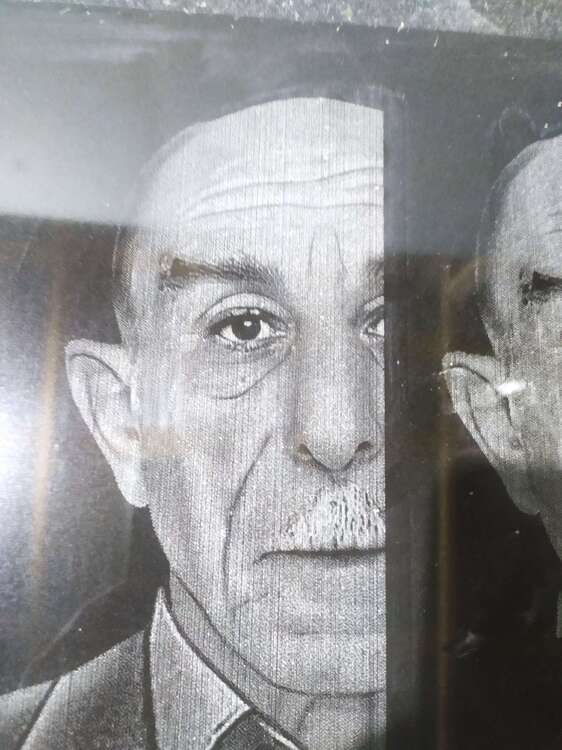

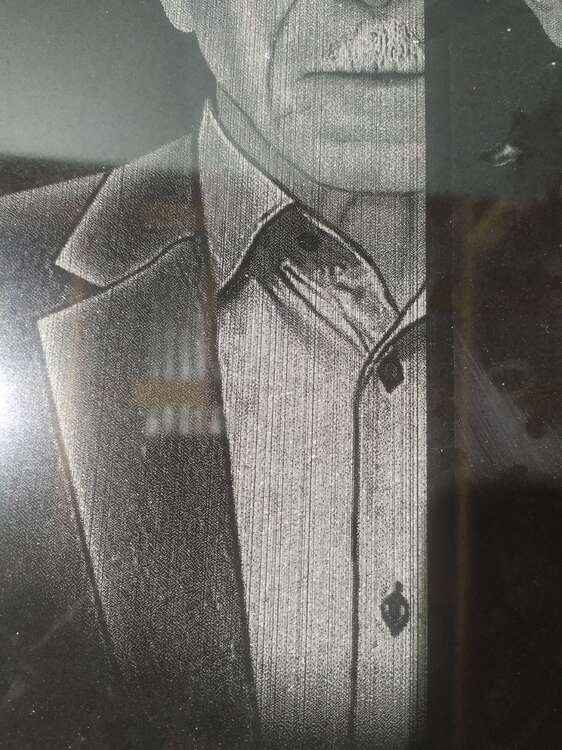

Я не могу решить эту проблему за 4 месяца

[Jedka]

7 часов назад, ElvinMenefov сказал:

Я не могу решить эту проблему за 4 месяца

1. Провода.

2. Возможно прокручивается контр-гайка на лапке датчика уровня

[ElvinMenefov]

@Jedka провода поменял что за контргайка на ножке датчика уровня?

[Jedka]

2 часа назад, ElvinMenefov сказал:

@Jedka провода поменял что за контргайка на ножке датчика уровня?

Бывает если он ослабла - винт начинает проворачиваться на ножке, меняется положение щупа, и как следствие плавает зазор. Это видно невооруженным глазом, во время гравировки. у меня такое было.

Изменено 6 августа пользователем Jedka

[ElvinMenefov]

@Jedka Хорошо, я проверю
