Машинка граверовальная: она же электробритва Микма 101.

Рекомендованные сообщения

спасибо. а купить ее(микму) еще где-то можно? Или чем заменить?

На барахолках б/у и видел в магазинах новые..

Еще такой же системы бритвы: "Эра", "Москва"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вместо победитовой иглы можно использовать алмаз. Из стеклореза ( лучше советского ) достаётся наконечник с алмазом и припаивается на стержень от спицы. Служит очень долго и затачивать алмаз необходимо не более одного раза в месяц.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Полное согласие!!!

Приветствую. А что за конструкция у держателя. Если можно, чертежик, пожалуйста. можно в личку

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чертежа нет , делал "от фонаря". Завтра кину фото с лучшим качеством и немного усовершенствованную.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Чертежа нет , делал "от фонаря". Завтра кину фото с лучшим качеством и немного усовершенствованную.

Заранее благодарю. Фото это хорошо, но если не чертеж, то хоть описание что есть что.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Описывать то особо нечего, всё на лицо.Берёшь бритву, снимаешь скорлупу, доводишь приблизительно до такого вида.

Амплитуда регулируется болтиком со стороны пружины и установкой минимального зазора между маятником и магнитом. В местах трения металла (носик,хвостовик и боёк маятника), я использую внутреннюю обойму подшипника.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Описывать то особо нечего, всё на лицо.Берёшь бритву, снимаешь скорлупу, доводишь приблизительно до такого вида.

Амплитуда регулируется болтиком со стороны пружины и установкой минимального зазора между маятником и магнитом. В местах трения металла (носик,хвостовик и боёк маятника), я использую внутреннюю обойму подшипника.

Спасибо. А держатель - цанговый карандаш?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно и цангу. Только вставь в неё внутреннее кольцо от подшипника на 0,1-0,2мм больше диаметра спицы, сносу не будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Перепробовал все машинки, известные в нашем регионе (и за его пределами тоже), за исключением пневмо,

лучше, удобнее инструмента, чем бритвы еще не придумали. Это сугубо мое личное мнение, хотя к каждому инструменту

надо привыкать

Наберу кол-во сообщений - выложу фото.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Khs[/b Спасибо за подробную схемку, всё ясно и понятно..Теперь понимаю почему мои машинки люфтили..просто в родных боковинках (ничем не усиленых) отверстия быстро разбивались..Хорошо я эти бритвы не выкинула , штуки три лежат себе в шкапчике..По твоей схемке я и сама состряпую в лёгкую!

А вот остальные предложения ..Слышала раньше , что из краскопульта делают , типа лучше чем из бритвы ..но для меня это проблематично..не потяну..не догоняю..по физике тройка была(и то за оформление класса)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Описывать то особо нечего, всё на лицо.Берёшь бритву, снимаешь скорлупу, доводишь приблизительно до такого вида.

Амплитуда регулируется болтиком со стороны пружины и установкой минимального зазора между маятником и магнитом. В местах трения металла (носик,хвостовик и боёк маятника), я использую внутреннюю обойму подшипника.

А частота регулируется?

Вы сделаете удобный, неприхотливый и куда круче, чем заводской гравер, инструмент. Сможете настраивать механически + регулировать пальцем силу удара спицы с победитом.. Бритва дает мощный и в то же время ровный рисунок - особенно удобно при прорисовке мелких деталей, где необходимо передать пластику, напр. волосы. Главные условия - спица должна жестко сидеть на штоке бритвы, должна быть обязательно острой (удобно иметь с десяток заранее заточенных спиц и менять по мере затупления), спица должна свободно "ходить" в направляющих отверстиях (в моем случае, двух болтов), нигде не зажиматься..

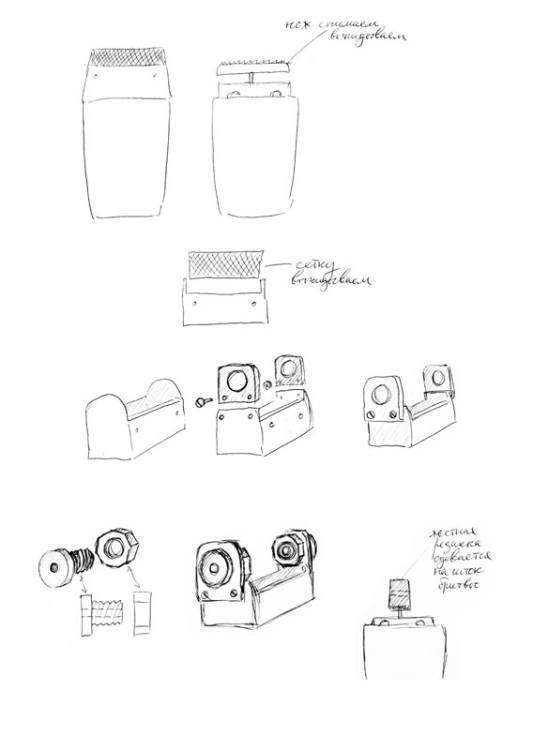

Вот фотка моего инструмента (работаю уже 15 лет) и схемка устройства этого чуда, лучше которому для гравировки не знаю. ))


спасибо. а купить ее(микму) еще где-то можно? Или чем заменить?

Из Микмы 100 можно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

там диод можно вставить?

Амплитуда регулируется?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Амплитуду регелировать лучше латром, или электронным аналогом, а в частоте потребности не было.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конструкция у нас более проста, из бритвы сделать машинку максимум 30 минут, стоит бритва новая 600-800р , бу 50-200р (но гемороя с такими больше)

Работаю уже 4 года, без особых проблем, но ею долбим только тексты и рисунки. Уже узнал все ее слабые места, исправил и теперь только в путь.

на мой взгляд для портретов грубовата и не удобна.

Микма- это гуд)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уважаемый Strazh! Как не билась, не смогла вашу презентацию открыть и посмотреть, если у Вас будет возможность и желание , очень- очень Вас порошу прислать ссылочку на почту или научите , пожалуйста, как можно увидеть...Возможно дело в том, что я новичок на сайте и мне такие вещи недоступны? но так необходимы!!!! :drinks:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... не смогла вашу презентацию открыть и посмотреть... :drinks:

Презентация была создана в Microsoft Office PowerPoint 2007, соответственно в нем и открывается. В более ранних Офисах могут возникнуть проблемы с открытием.

Если у кого-то еще возникли(нут) проблемы с открытием пишите в личку, помогу чем смогу каждому.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте, я тут новенкий и мне нужно сделат еще 3 сообщения , чтобы мог читать скрытые сообщения.Интересные, но для меня пока недоступные.Коротко о себе: болгарин из Софии, думаю занятся гравированием портретов.Лет 15 назад начал учится и вроде получалось , между впрочим с бритвой МИКМА. Пока читаю и на ус наматываю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Egorich, мне очень интересно, как этим (чудо техника) инструментом работают? Удобно ли это? Можно взглянуть на портрет сделанный МИКМОЙ ? Strazh , наверное ты фотал свои работы, покажи одну сделанную ими( если не трудно).

Извините, я не представился :mosking: Гравер, ручник, как здесь их принято называть.Двенадцать лет глотаю эту пыль.Тоже НОВЕНЬКИЙ :crazy_pilot: тоже ЧИТАЮ. :drinks: тоже НАМАТЫВАЮ НА УС. Пока все. Strazh, не забудь про фотку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Strazh , наверное ты фотал свои работы, покажи одну сделанную ими( если не трудно).

Фотки есть в разделе клипарт/Звери (Микма +пучки спиц), Кресты (микма +чемпион), пейзаж(Микма +пучки спиц)

Конструкцией, которую представил я , портерты делать не очень добно, она больше для текстов и рисунков

http://s005.radikal.ru/i210/1003/33/2d81cef61e89.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Egorich, мне очень интересно, как этим (чудо техника) инструментом работают? Удобно ли это? Можно взглянуть на портрет сделанный МИКМОЙ ?

Микмой выполняются мелкие детали, глаза и т.д.

http://depositfiles.com/files/kuh0hzbt4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Strazh, неплохая работа . Если честно, то я чт-то хуже ожидал. А может это не микма, а руки золотые?! В принципе для штамповки он отличный инструмент, но для серезных, думаю, что непотянет. На таком станке далеко не уедешь.

Egorich, ссылку я открыл, но ничего похожее там не нашел. :crazy_pilot:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Короче, там чистый лист и вот это- "Имя файла: Mikma.mp4 Размер файла: 2.64 MB пожаловаться на файл ". Подскажи Egorich, как мне загрузить фото с компьютера? Плиз! :crazy_pilot:
