Недятел

Новый станок...обсуждаем. Автор-НЕДЯТЕЛ.

Рекомендованные сообщения

Ну вот я появился..... Привет всем.... Хочется представить свой станок по гравировке, сразу хочу предупредить , что станок слегка не причесан...стоят отладочные плапы, скоро из Новосиба подойдут в заводском исполнении ,тогда и поменяем и причешем.... Не судите строго , не думал , что так быстро предется выносить его на мир...Но народ сказал держи ответ, значит ответ держать буду.... Еще отсутствует планка для магнитной парковки головки , её пока руки недошли поставить, но к технической стороне вопроса это относится не сильно...



Желающих сразу увидеть картинку попрошу набраться терпения, все будет, даже видео, но позже.... Устроим тест драйв с вашей ретушю....Обсмакуем тему со всех сторон...



Пока бы хотелось обсудить технические вопросы.... Так как рассказывать о станке можно бесконечно долго, предлогаю устроить диалог, вопрос ответ... На некоторые вопросы я буду отвечать поверхностно "болтун находка для шпионов" :) , так что извините, но в целом выдам наиполнейшую информацию.....

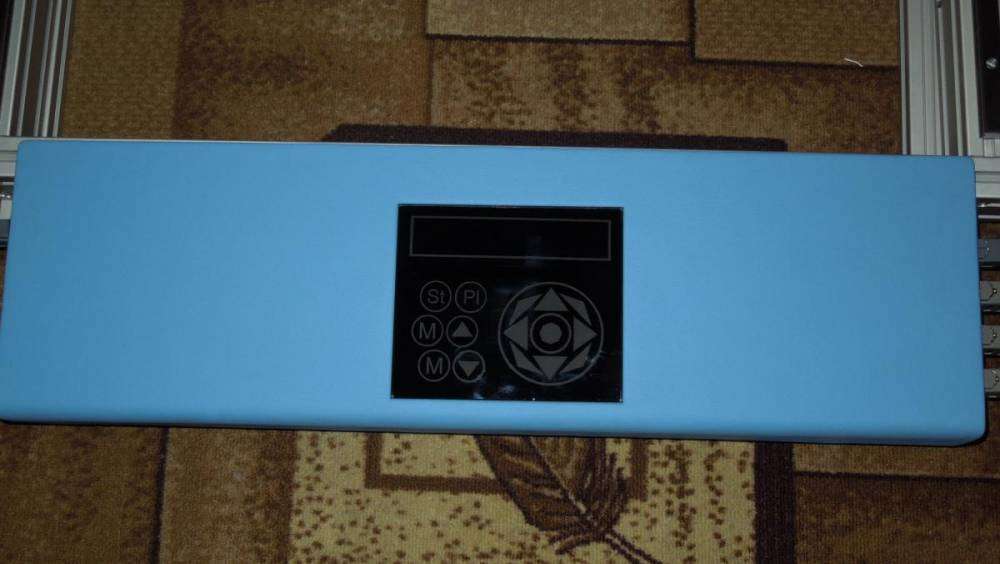

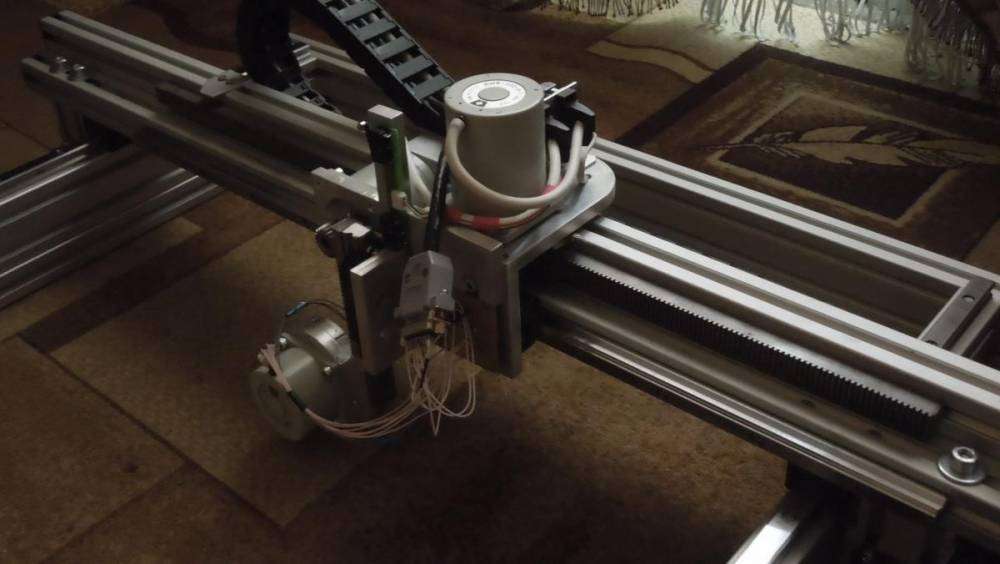

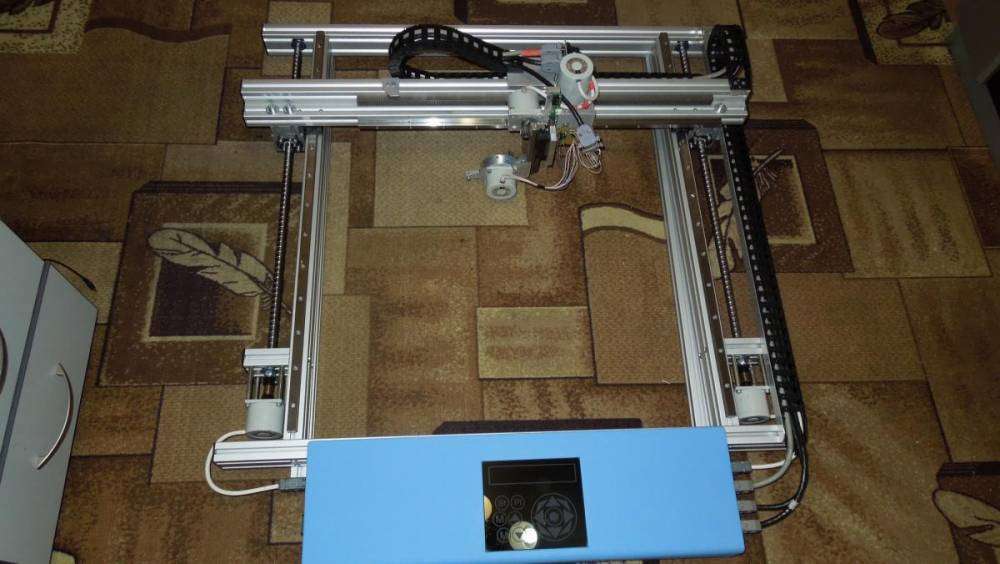

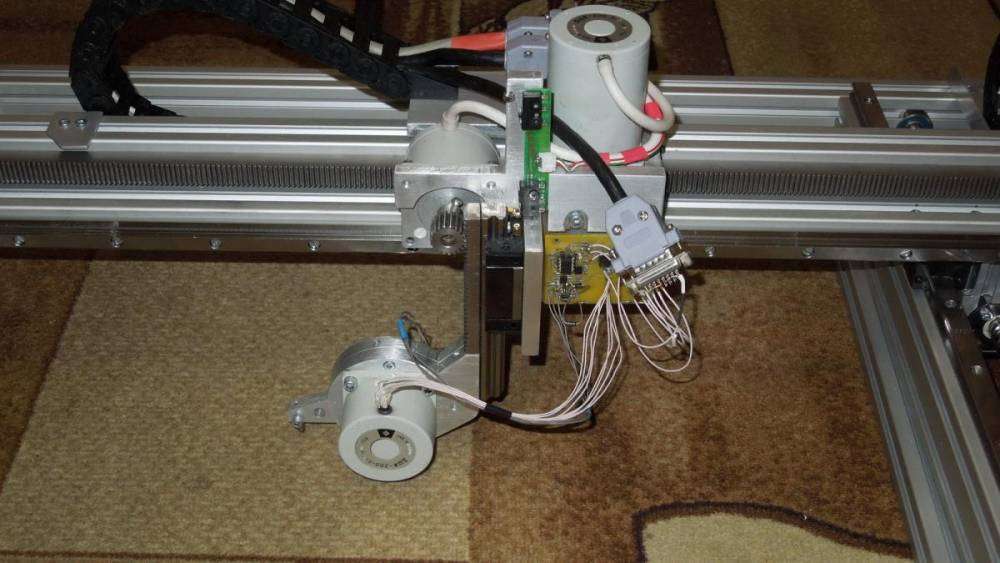

post-8973-0-34535700-1363314210_thumb.jp

post-8973-0-20814100-1363314215_thumb.jp

post-8973-0-66488300-1363314223_thumb.jp

post-8973-0-83183300-1363314462_thumb.jp

  • Одобряю сказанное 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересные решения, реечные передачи, два двигателя на координату Y, посмотреть бы видео работы данного станка.
Будет такая возможность?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно будет и неоднакратно, особенно хочется показать отработку ошибок.... сход с камня , печать под наклоном в 15 градусов, и т.д.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хорошо, будем ждать. Ну и хотелось услышать о работе некоторых узлов станка, в частности интересует как перемещается на двух двигателях по координате Y. В дальнейшем в работе не будет перекосов, заклинивания или из за рассинхронизации.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хочется отметить ,что внедрение реек было связано с повышением скорости , а точность позиционирования 0.01 мм была достигнута применением крутых драйверов в режиме микрошага....



нет... не в коем случае..... два датчика... режим колибровки... контроь температуры двигателей... контроль обрыва фаз, к.з. , контроль выполнения шага, контроль просадки и утечки с регулировкой в реальном времяни.... прогнозирование износа кабеля и двигателя.... очень крутые драйвера... не экономили... Все ошибки по цифровому каналу передаютмя не ц.п. отображаются на табло...

  • Одобряю сказанное 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Теоретически ответ меня удовлетворил. Ну а как в практике, посмотрим. И надеюсь мануал пусть не в полном объеме, но присутствовать будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чем ваши контакты отличаются от тех то на сауно? У метя такие точно как и ваши. В сети вычитал что называются цанговые контакты под пайку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за вопрос... он правильный.... ничем не отличаются... те же самые... сам горюю по этому поваду.... до этого пользовались авиационными цангами ,прелесть, но по колицеству контактов на данный станок один не прошел... выбор не велик ...По этому ввели систему дублироавния и жесткую систему контроля.... как бы разъемы дурить не начали, драйвера эту проблему подхватят и стабилизируют в реальном времяни...  Все тесты показали отличную динамику ( тесты производили путём внедрения переменных резисторов в цепь двигателей).... векторная стабилизация.... с ней не поспоришь..... стабильность тока примерно в диапозоне 7 мА, на этом сердце и успакоилось....



Тёха спасибо за вопрос , побольше бы таких глазастых и внемательных....



  Кim Уточни какой тебе мануал нужен ?



Ребята напишите пожалуйсто , что бы вы хотели увидеть в новом станке , чего нет в ваших , если предложения будут дельными воплащу....

  • Одобряю сказанное 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приметил один недостаток, который бросается в глаза.

Какая бы не была головка, но она развернута во внуть. То есть игла судя по всему будет

под осью Х. Это как в версия Сауно 6. Очень геморно высталять. Во вторых голова еще повернута

налево. То есть нетрадиционно. Ну это конечно в сравнении сауно и зюбра.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Реечная передача по оси Z не будет люфтить? Или это просто подъёмный механизм, а стабилизация механическая? На вскидку глянул.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот тоже хотел спросить насчет Z. Но не понятно пока с головой.

А так еще несколько вопросов.

Кде ноги? Или надо будет станок на камень клеить?

Пульт не виден. То есть на время установки иглы пульт находиться далеко и вдобавок игла на другую сторону от пульта.

Вообще не понятно как работать.

На предпологаемую сторону с которой будет работать оператор находиться второй винт.

То есть винт будет находиться не в лучших условиях работы. Об него постоянно будет оптираться оператор и сыпаться весь мусор с одежды. Его бы закрыть чем нибудь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да голова стоит не традиционно... так задуманно но сделать версию в другую сторону не проблема , были бы пожелания. Выставлять по сути ничего не надо... подводка и контроль зазора полный автомат..... причем чудовищьно быстрый, даже думаю немного снизить скорость. передача по оси Z c люфтом но это ни на что не влияет .. голова тяжелая выбирается сам.... хотя саморегулировка там предусмотренна ,между рейкой и направляющей может стоять пружинка.... тесты показали полную её ненадобность..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поставил несколько плюсов...за диалог..так держать...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ног нет , есть два боковый упора их просто невидно на фото... мой касяк переснему... ими станок фиксируется на камне ,они передвигаются по всей длинне станка ,клеить ничего не надо.... все удобно а главное надёжно, движение работы станка задается как угодно.... по умолчанию , с лево на право с движением на пульт.... игла кстати выставляется тоже очень удобно... её хорошо видно... да управление сенсорное.... с кучей хитростей.....



Спасибо Руслан....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как у вас обстоит дело с проводами?

Много движений, ломаются быстро, не контачат.

Посоветуйте конкретную модель провода для замены на Сауно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Недятел...дам тебе совет...будь аккуратнее с высказываниями...все конкуренты твои читают форум ежедневно..включая заблокированную Сауно...





И второй совет. Как будешь готов продавать..забэкапь место под рекламму...выше этой темы..лучше заранее..у Админа очередь на эти места...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Провода на данном станке пока стоят плохие да и кабельканал гнут сильно .... Времянное решение , жду из штатов специализированный в силиконе на большое количество циклов, только они бухтами продают да еще и выпендриваются.....  Совет будет следующий, купить в радиомагазине фторопластовый провод , а в автомагазине силиконвые трубки с вакумника от классики и аккуратно вдеть одно в другое нужное количество жил... стык между трубками клееться бытовым силиконовым герметиком. держит хорошо и невидно.... Силиконовых кабелей у нас увы не производят....



Руслан спасибо, за совет , я мужик битый , и все это знаю.... поэтому то, что мне может повредить не скажу.... все мелкие хитрости останутся при мне..... да и главные вещи я в патенты уроню.....  у меня их уже семь.... но не по этой части , у товарища более 20....

  • Одобряю сказанное 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Могу тебе подарить несколько патентов...надо тока отодрать их с двери))))))))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан выскажи своё мнение.... мне очень интересно....

Я оценил шутку ....прикольно!!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какой то неорганомичный портал .Мёртвых зон объём большой.Рабочее поле чуть ли не в половины меньше самого портала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

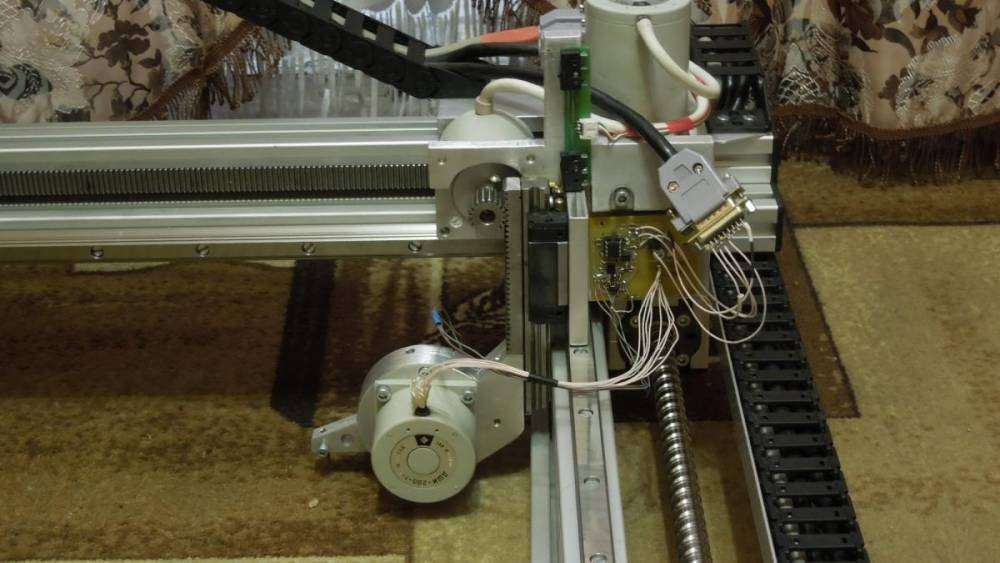

Брось Анфим, нет, у его внутренние габариты 12см по оси X,у САуно 17см если не ошибаюсь.... может по фото не видно ... сейчас головку сдвину, щелкну и выложу...

ну вот...

post-8973-0-18467800-1363337888_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Брось Анфим,



Анфим, он такой, ещё долго будет критиковать и сомневаться... Старой закалки!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да это правильно... я только за.... просто может не видно было идею сдвига в бок...

Когда же вы будите спрашивать про систему контроля зазора при печати и скорость.... или вам это не интересно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Провода те что у вас идут с моторов отличные. Я пробовал их сломать но не получилось нифига. Зачем их менять? Правда их уже не выпускают.

И посмотрите личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да ломаются они от циклов..... менять не менять дело личное....

Прикол личку найти не могу... да блин... где она?
