Будни в камнеобработке....

[vi-star]

Предлагаю в этой теме делится всем что касается обработки гранита-распиловке,полировке,бурении,добыче,

интересными и нестандартными решениями возникших проблем,советами,радостями и наоборот в нашем нелегком деле.

У меня например приятный сюрприз - 100% выход с блока деталей 150см,такое не часто бывает,фрезеровщик даже вызвался в воскресенье выйти порезать что бы ему попался блок резать,я в воскресенье стараюсь не работать, но по желанию трудящихся я не против. Весь процесс выглядел примерно так:



Сначала пополам, это уже половинка около 3.2 м3

Перевернуть погрузчиком не смогли пришлось бурить пополам половинку горизонтально



Раскололи



Раздвинули



Шикарные блины 160х150х75





Осталось завезти еще одну четвертинку в цех...





Дальше разметка и  истинное наслаждение снимая каждую деталь,



По просьбе одного форумчанина выручить заказными деталями сидел до 3 утра пока не сполировали первую,

и уставший,но довольный поехал домой. Такое в нашей профессии бывает не часто ,я имею в виду блочность.

Детали сполирую покажу позже.....

[Руслан]

Прикольно

[Василь]

Работаю только с готовой продукцией. Так что увидеть такое для меня крайне интересно и познавательно. Особенно тот момент где "РАСКОЛОЛИ".  Автор не жалей трафика, заливай побольше фото.

Реально прикольно. =).

[vi-star]

Рядовые блоки и продукцию наверно будет не интересно,но вот сложное,большое,или особенное постараюсь выкладывать .

[Саша]

Согласен с Василь  тема интересная, vi-star если несложно раскажи про раскалывание блоков подробнее чем и как...

[Yalalov]

Набросал схему расколки блока у нас:





Бурятся шпуры, далее берется клин и 2 щечки, все это в шпур и по очереди по каждому клину  кувалдометром...

[P@lbI4]

с удовольствием просмотрел фото  . Эх ностальгия... На первой фотографии блок мокрый.  водой поливали, чтоб трещины просмотреть ?

[Р.Н.Б.]

а мы чтобы избежать этого гемор-я заказали алмазно канатный станок, пока ждемс, а блоки лучше вертеть кантователем

хотя сами сейчас мостовым краном вертим, финансы подводят что делать

[Саша]

Yalalov  клин и щёчки из какого метала должны быть?

[MustaKivi]

Yalalov  клин и щёчки из какого метала должны быть?

Клин и щёчки должны быть кованные, у нас их обычно в кузне заказывают, потому что кованный метал по свойствам совсем другой.

[Yalalov]

Саша, MustaKivi, уже ответил за меня, их куют в кузнице. От качества клина много зависит.

[Олег117]

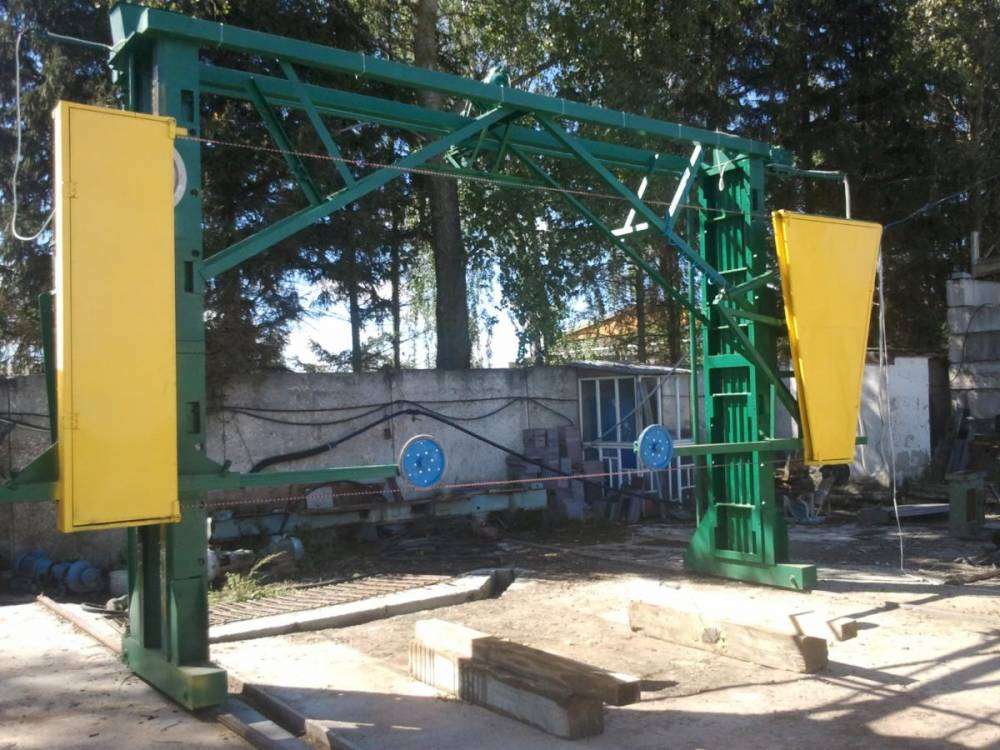

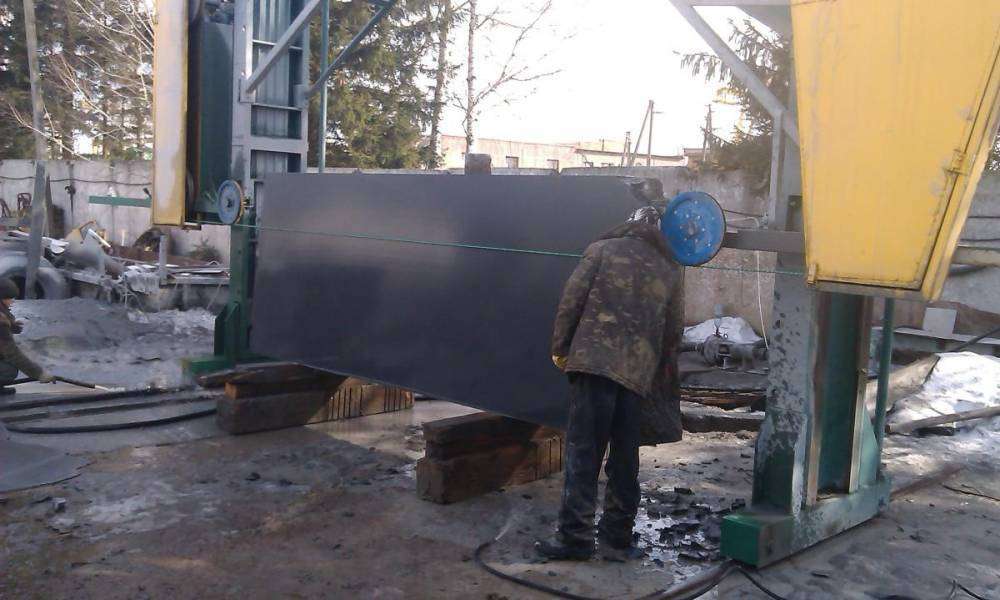

Канатный станок для распиловки блоков

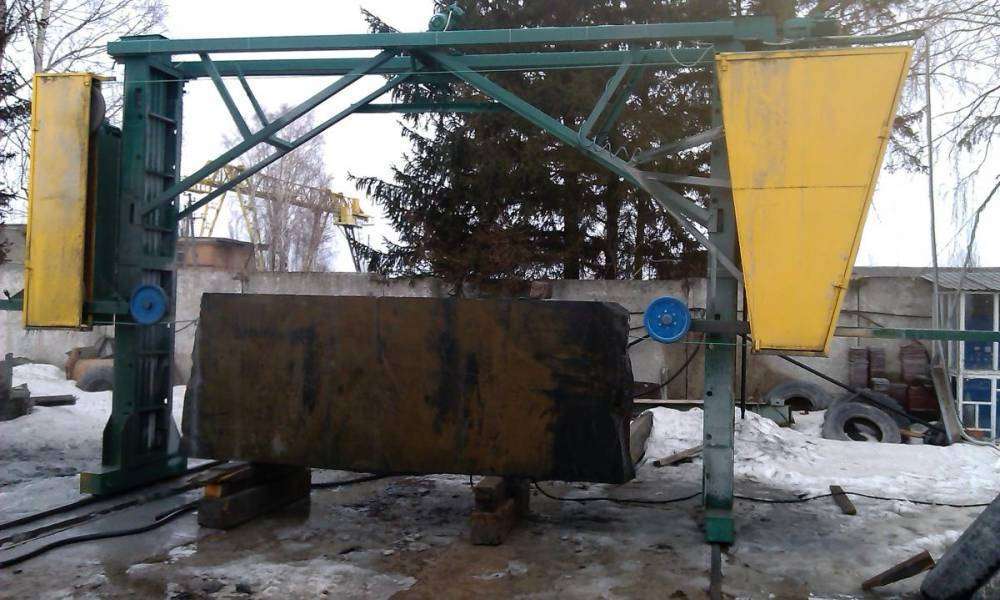

Перед началом работы

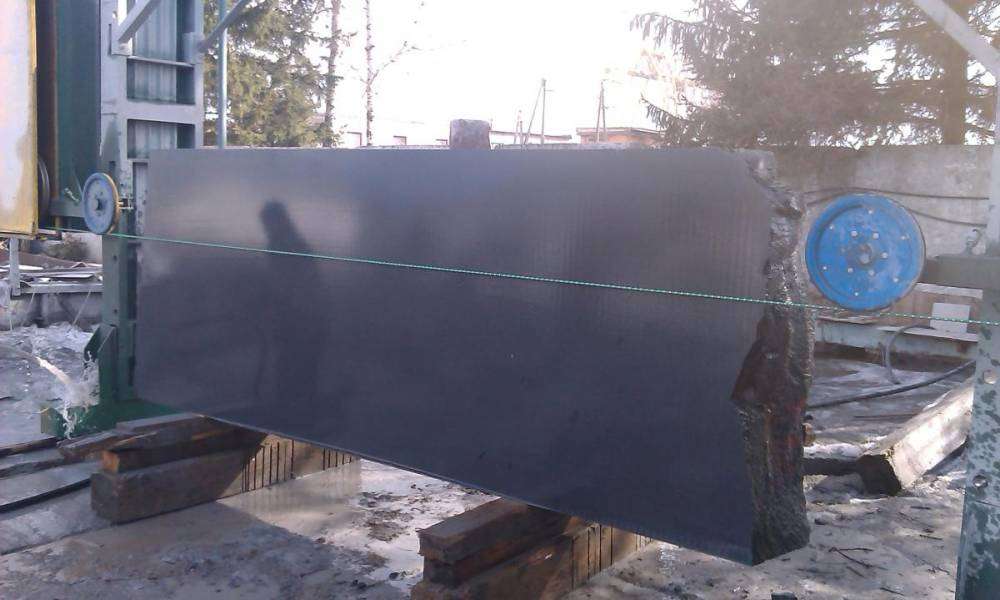

Законченная резь

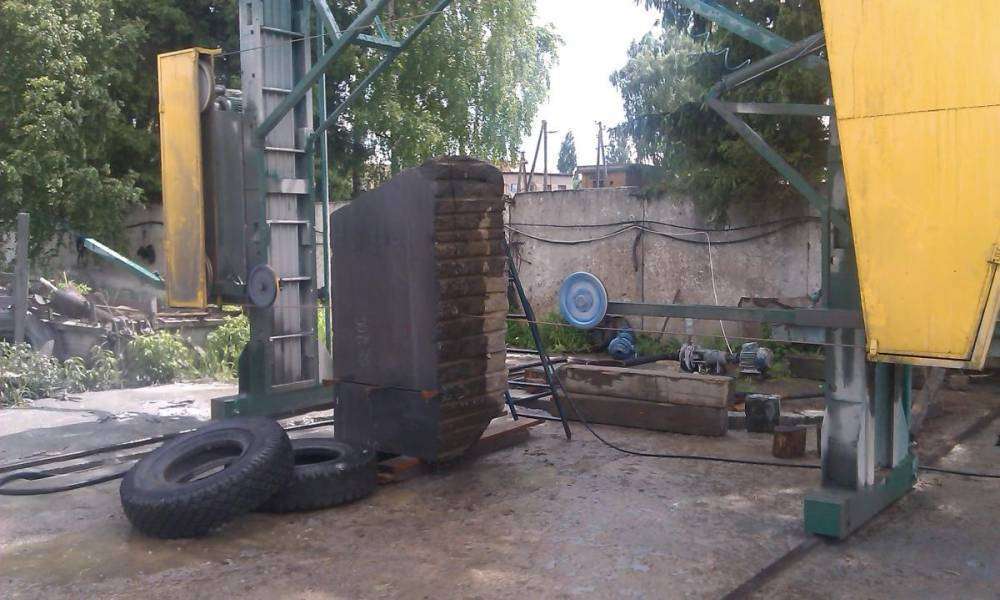

Проверка результата работы. Блок буки размер 4м х 1.5 м ,на удивление чистый.



Заготовка под скульптуру



[Р.Н.Б.]

канатка самодельная? не видел такой еще

[Олег117]

Да , канатка самодельная , собственого производства.

[autonoda]

Олег 117, Как то ты ответил не понятно.

[Stocher]

шо ж тут непонятного

все четко ответил

[Олег117]

Будут дополнительные вопросы , задавайте.

[Р.Н.Б.]

долго ходит оплетка на колесах Олег, чей канат используете в работе, какой диаметр, производительность резки по габбро

какая

[Олег117]

Так называемая оплетка , это лента полиуретана , правда итальянская. Она вкладывается  по ободу колеса специальным образом в замок.Ходит в принципе нормально , достаточно долго. Но бывают и аварии.Диаметр колес приблизительно 53 см.сделаны из алюминия. Канат используем китайский монте - бянко и феянг . Феянг показал себя более предпочтительней , выхаживал по больше на процентов 20. Сейчас правда режим и испытываем наш дистаровский , но говорить о нем пока рано , хотя результат показывает не плохой.

Приблизительно 150 м2 , на  18 м.п.каната  но это не только габбро пилим , а бывает и ток и лезники, капуста, маславка и прочее.

[Р.Н.Б.]

на распил м2 сколько уходит времени, сколько станок может работать без перерыва, где продается итальянская лента и сколько стоит?

[kalistratoff]

Сиё сооружение называется Алмазная пассировальная установка. Применяется для пассировки блоков в карьере. Есть с управлением с ЧПУ Выпускают и в Росии и в Италии. Стояла такая в карьере Верхнеуфалейского месторождения мрамора. производит весьма точный рез. слабое место канат но технологии двигаютсься вперёд и стойкость каната увеличивается. Если эта собственого производства то хвала Вам. Исполнение достойное

[Олег117]

Спасибо.

На 1 м2 уходит примерно от 1часа до полутора , смотря какой камень резать.Лимита по работе станка нету , если не рвется канат.Ленту продают поставщики с Украины, бухта примерно 3.5 м. стоит порядка 40 евро.

[Тираспольский]

Олег  а сколько денег ушло на постройку  такого станка ?

Очень интересный станок.

[Олег117]

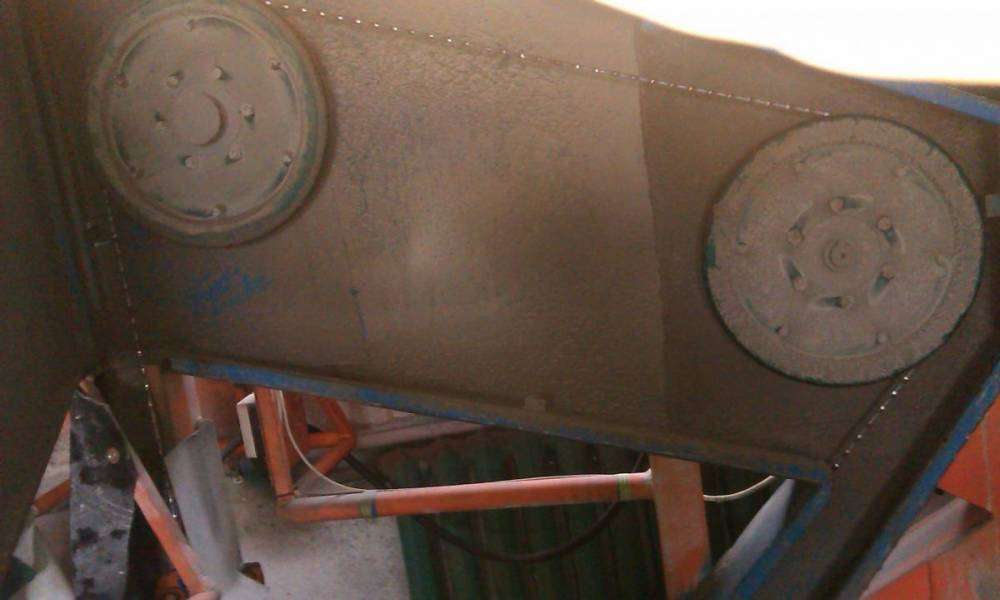

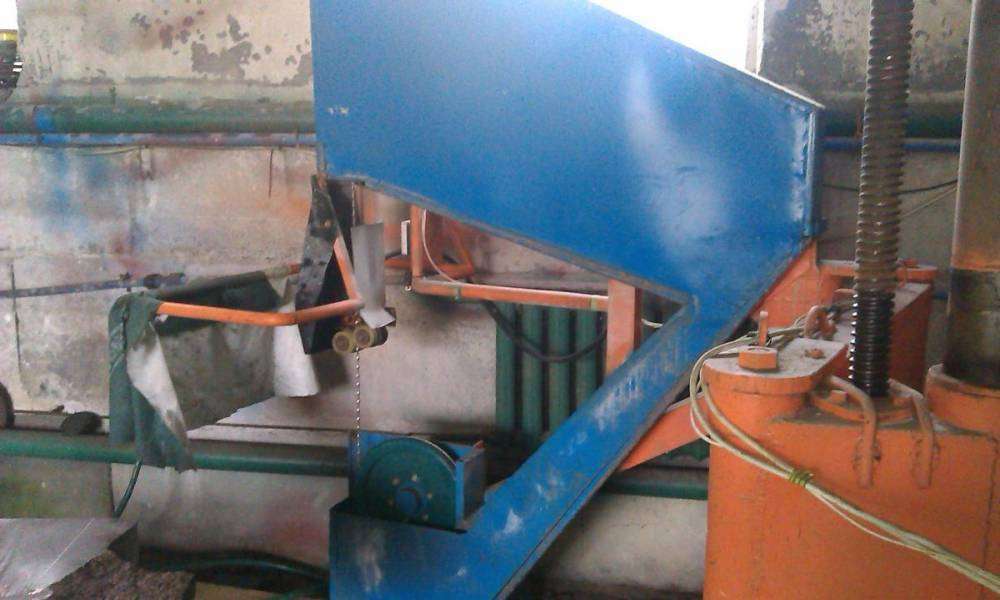

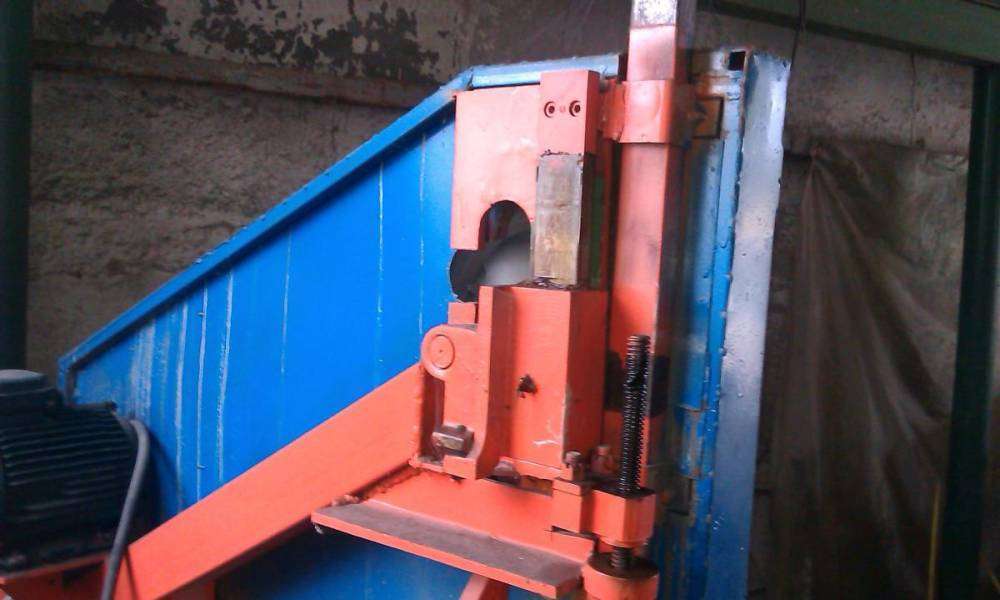

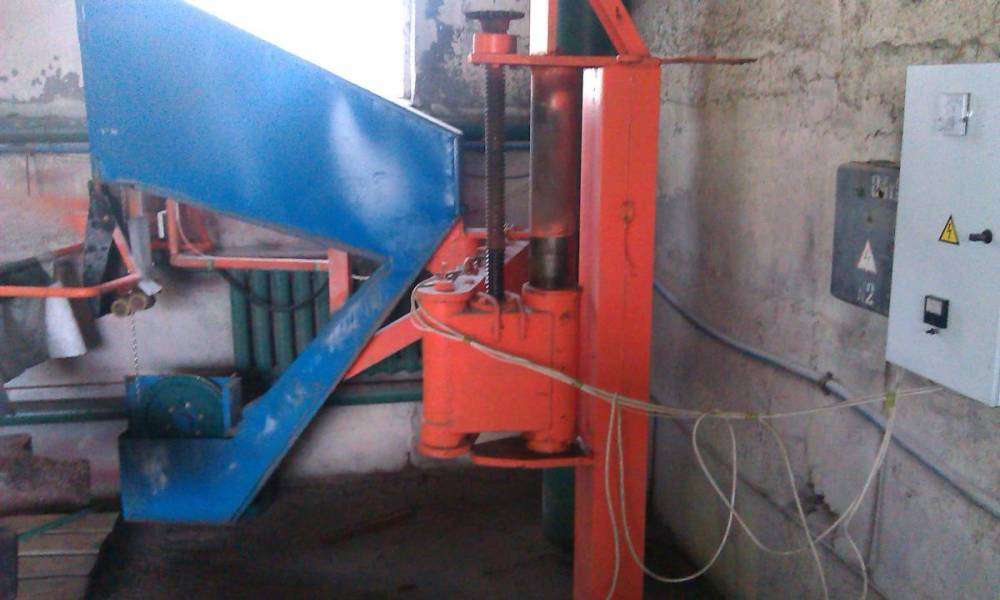

Вот ище одна наша работа , правда уже продана.



Деньги не считал , потому что делал для себя , но времени и денег много.

[витольд-сикрет]

Канатный станок для распиловки блоков



Перед началом работы



Законченная резь



Проверка результата работы. Блок буки размер 4м х 1.5 м ,на удивление чистый.



Заготовка под скульптуру

видел похожие канатки в Коростышеве.а скажите пожалуйста во сколько денег встает ее изгоовление если делать все самому,грубо говоря.меня еще интересует ее(канатки) точность  так как она не стационарная а ездит по рельсам,и еще не бывает ли такого что когда даешь больше подачу резки ,станок начинает вибрировать так как он не закреплен к рельсам и попросту может подыматся над рельсами при большой нагрузке.там где я видел станок , когда сделал первую резь передвгают для примера на 60 сантиметров(чтобы сделать заготовку)выставляют сначала одну сторону на 60 сантиметров,клинят ее,а потом выставляют еще одну и опять клинят,все опять же из за того что она не стационарная и  жесткости в ней нет.
