фрез 40 на 60 на 9 планшетного типа


Рекомендуемые сообщения

Станок как для себя покатит,на продаж я бы обрал станок как у анфима он более компактен особенно ось Z она узкая чуть шире креса (наверное стоит одна квадратная направлялка?) , у вас ось Х вообще ... мотор установлен внутри портала это не рационально ,моторы крепятся двумя болтами ,крес крепится непонятно чем ,где и чем подаётся вода я не увидел,это мои замечания так ,...бегло (высказывать замечания вы сами просили).

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

Очень верно сказано "для себя покатит". Предлагать на продажу  станок из детского конструктора, не очень правильно.

Ссылка на комментарий
Поделиться на другие сайты

Мотор по х установлен внутри портала для того что бы уменшить длину станка, ведь опоры портала разнесены для жескости.если вывести его наружу то он будет цеплять за привод у. для этого разнесены и направляющие по оси зет. Шпиндель крепиться хватом за шейку. Это штатное его крепление.



Очень верно сказано "для себя покатит". Предлагать на продажу  станок из детского конструктора, не очень правильно.

Чем проще механика тем станок надежней и ремонто пригодней. И самое главное дешевле. Полетела деталька купил новую за углом, благо это не дефицит поставил и вперед.

Ссылка на комментарий
Поделиться на другие сайты

Так напиши диаметр направляющих, ШПВ, мощность шпинделя. систему привода, программа управления? Ну что у тебя открыты подшипники ШПВ. и ты говоришь что это очень хорошо и грязь нет - это не правильно.

Ссылка на комментарий
Поделиться на другие сайты

Диаметр направляющих 20мм на опорах. в опорах линейные подшипники.  швп 20. подшипники на которых висит швп с закритым корпусом. Мощность шпинделя 1квт. при включении шпинделя включаеться насос подачи воды  Систему управляющую двумя движками  сразу по у  и систему датчиков не скажу. Комерческая информация. Программное обеспечение линус и паук или винт и мач3 ящик чпу вынесен с бронированым кабелем за станок. К станку идет компютер. Который может работать только с одним станком. все шло в комплекте.

Ссылка на комментарий
Поделиться на другие сайты

@GIMP, Неужели такая   комерческая тайна про управление двумя движками  сразу по у? Ты для информации покупателей лучше скажи какой китайский контроллер ты используешь? Про портал и вынесения опор для жёсткости так усё наоборот.

Ссылка на комментарий
Поделиться на другие сайты

у нас на Украине китайцев слава богу мало. На китайца я не похож. Количество драйверов соответствует количеству двигателей.  Ибо на один драйвер это не надежно и получаетсья что купив станок за энноое количество денежных знаков. Потом подождав полгода пока он придет с поднебесной. Получаем девайс который нужно полгода настраивать и изучать программу которая подходит только к нему.  И всего только из за того что киты сэкономили пару драйверов и метров провода.

Ссылка на комментарий
Поделиться на другие сайты

Как китам скажешь, так они и сделают.

   Но чтобы купить станок твоей конструкции, в таком виде, как выставил, нужно быть очень смелому человеку...

Ссылка на комментарий
Поделиться на другие сайты

Как китам скажешь, так они и сделают.

   Но чтобы купить станок твоей конструкции, в таком виде, как выставил, нужно быть очень смелому человеку...

Что то меня берут сомнения насчет как скажеш так и сделают. Тут наверно пол форума поделеться своим опытом работы с китами.

К сожалению ты прав. Для того что бы взять что то новое за свои бабки нужно быть смелым. Ведь рядом у кого посмотреть нету. Риск присутствуюет. Хотя на отсутствие заказчиков при своих мизерных обемах пока не жалуемся. Конструкция рабочая. у нас наработал где то 40часов и у заказчика уже более сотни. Пока полет нормален. Основные вопросы по программному обеспечению связаные с освоением и работой. Там галочку не поставили , там не тот инструмент забили вообщем мелочи связаные с неопытностю пользователя.  Пропуска шагов тфу тфу не наблюдалось. Та их в этой конструкции и быть не может.

Ссылка на комментарий
Поделиться на другие сайты


Пропуска шагов тфу тфу не наблюдалось. Та их в этой конструкции и быть не может.

В три секунды устрою)))

  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

Если можно то опишите как. Мы на следующем обязательно проверим. Фрез щеточный он легко защищаеться по току. то есть сразу вырубит весь станок.

Ссылка на комментарий
Поделиться на другие сайты

Сломать не проблема)))Это вам потребители ещё устроят))))А устроят когда их не будет устраивать скорость,будут подбирать режимы ...и зарежутся поглубже и подачу побольше ...и всё и увидишь как оно шаг пропускает))))

Ссылка на комментарий
Поделиться на другие сайты

Одни ноль в Вашу пользу. Полной защиты от дурака еще не придумано, к сожелаению. При продаже человеку обяснили скорость врезание и подачу.Эти параметры подобрать к нашему габро легко.  Мы испытывали и настраивали защиту на резкое врезание или рывок. Время обработки конкретно зависит от правильно выбраной стратегии

Ссылка на комментарий
Поделиться на другие сайты

Станок ушел заказчику , следующий будет недели через три. Тут немного провтыкали. Много на снимаеш когда заказчик висит над головой. А взяв станок уже никому не выгодно его показывать.  Параметры зависят не от станка, а от камня и фрезы. А от станка только мощность шпинделя , даже не столько мощность сколько обороты. Для фрезы диаметром хвостовика 6мм ее хватает.

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

Высота 150 мм глубина рельефа 12мм  Один проход Не мазал , не красил , руками не трогал. Отрабатывал пуск после отключения электричества.  Два раза. Камень мрамор. Так же учился ретуши под фрезу и камень.


Старался сфотать с разных раккурсов.


На последнем снимке хоть как то видны глаза.

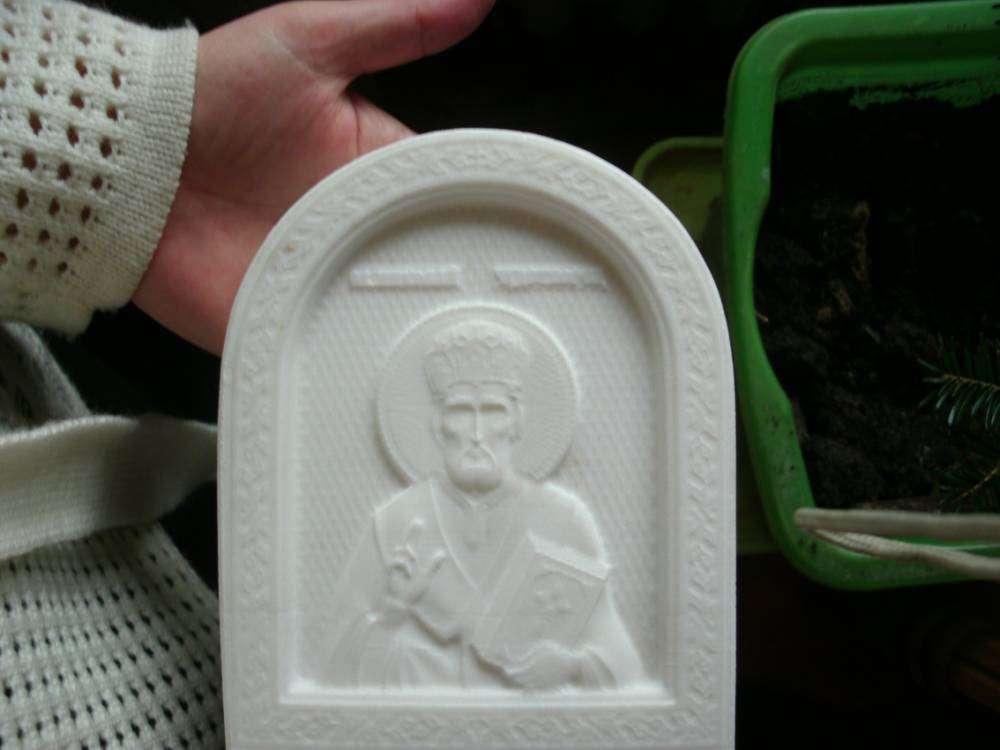

post-10346-0-10235600-1390217918_thumb.j

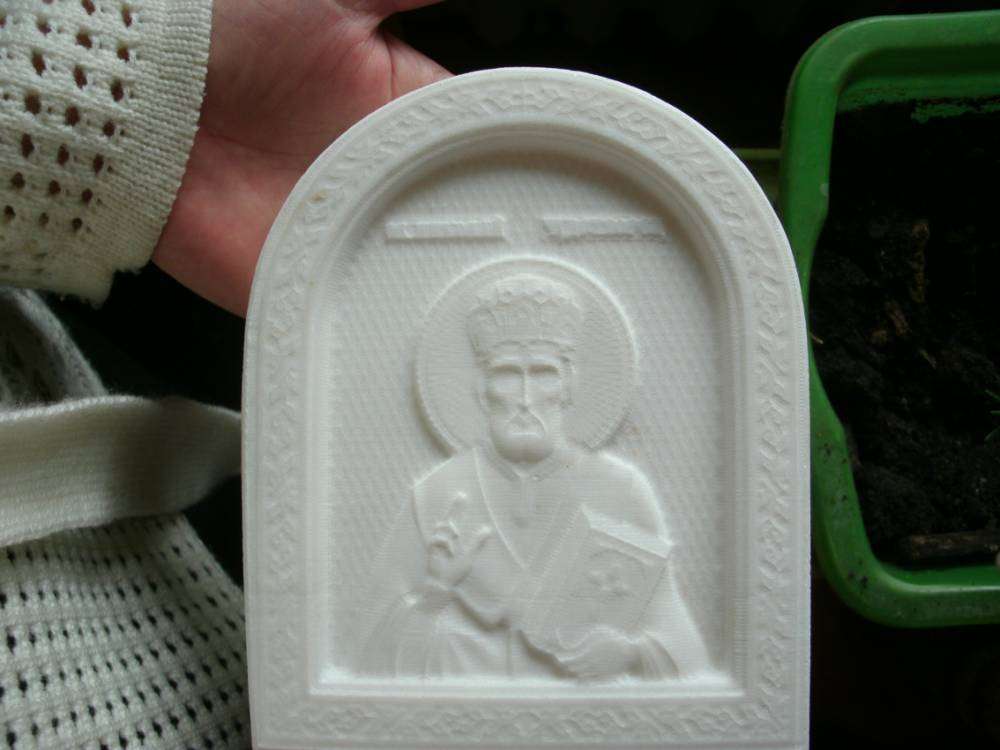

post-10346-0-05015000-1390218157_thumb.j

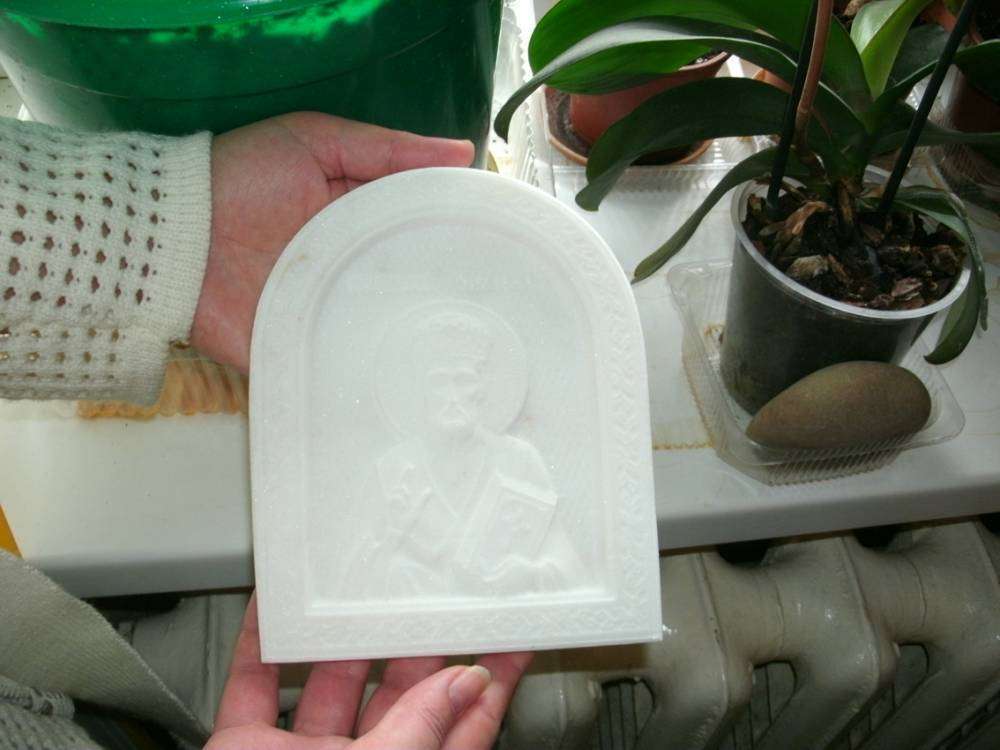

post-10346-0-92204100-1390218243_thumb.j




Ссылка на комментарий
Поделиться на другие сайты

На третьем снимке резкости нет. не тот раккурс. Это ведь барельеф. Здесь угол освещения играет роль. Под одним углом выглядит так под другим по другому. Просто оцените мелкость деталировки.

видео решили пока не снимать.

Ссылка на комментарий
Поделиться на другие сайты

Просто оцените мелкость деталировки.

Хреново.Возможно фреза не соответствует значению в программе.Чем пилЯл?
  • Одобряю сказанное 1
Ссылка на комментарий
Поделиться на другие сайты

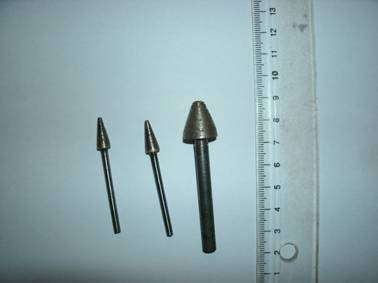

Дело в том что отрабатываем на гранит, а гранит фрезой из победита не взять.  Плюс будем честными на граните такая деталировка не нужна. Там размер фрезеровки по более.
