Водянная стенка - Wasserwand

[Lan629]

У меня маленькое помещение 15кв.м и при закрытой двери вытяжка была готова засосать даже потолок .Мы с коллегой ,что только не делали и на улицу был выхлоп.Но остановились на этом .Мешки стоят не дорого .Здоровье важней сегодня на улице -14мороза ,а камушек пилится

[karkas]

С позволения Lan629 расскажу чуть подробнее. Помещение небольшое, около 45м.куб. Вентилятор водяной стенки имеет производительность порядка 10000 - 11000 м.куб./час. Отсюда следует что при относительно герметичном помещении, объем воздуха выкачивается из помещения крайне быстро и создается вакуум. Варианта два - либо приоткрывать дверь, либо возвращать воздух в это же помещение. Второе конечно предпочтительнее.

В связи с тем что стенка не улавливает 100% пыли, самая мелкая фракция пыли идет на выход со стенки в помещение. Для того чтобы обеспечить 99% фильтрацию пыли Lan629 установил тканевые фильтры. Если в короб на выходе из стенки врезать электрокалорифер, можно еще греть помещение.

[Тираспольский]

Как вариант вместо мешков поставит например кубовую ёмкость наполавину водой заполненую и подавать воздух обратки через воду.

Типо пводяного пылесоса.

Бурлить правда будет как гейцер на очистка должна быть процентов 99.

Что скажете ?

[karkas]

Таким образом задавите вентилятор, производительность резко упадет. как вариант выхлоп можно разместить над водой на небольшом расстоянии. Такое решение есть у итальянцев. Только всос у них стоит после зеркала воды.



[Александр]

У меня маленькое помещение 15кв.м и при закрытой двери вытяжка была готова засосать даже потолок .Мы с коллегой ,что только не делали и на улицу был выхлоп.Но остановились на этом .Мешки стоят не дорого .Здоровье важней сегодня на улице -14мороза ,а камушек пилится

я тож наконецто установил стенку ... из доработок поменял местами шкивы на мотор улитка и ...... Тоже установил мешки!!!! только у меня непосредственно сверху !!!!

Серикл у меня мешок забивается микро пылью _вытряхиваем раз в три дня (режем 2-3 метровки в день ) вывод на улицу мгновенно остужал помещение

Тираспольский - вода будет везде -даже при данной реализации брызги летят на пол метра от стенки...

[лёс]

Всем привет я наконец то запустил эту водяную стенку после некоторых доработок.Пришлось делать дополнительный фильтр чтобы оставить воздушную массу в помешении видео выложу чуть позже .

Вот обещеное видео правда на мобилку снято прошу прощения если хреново видноhttp://narod.ru/disk/39536730001/VIDEO0011.3gp.html

Стенка самодельная или заводская?

Почему на видео в наморднике что плохо тянет?

[Lan629]

нет бережёного Бог бережет привычка у резщика осталась.

[лёс]

А стенка самодельная или заводская?

Какой мощности двигатель на улитке?

[Lan629]

стенка покупная в разделе продам есть объявление не ленись почитай там всё написано ,параметры и цена и кто подаёт

[mrmeskys]

Мы как то обсуждали проблему вентиляции пескоструйной камеры, и мой собеседник пожаловался, что зимой не натопить помещение из за вытяжной вентиляции.

Сегодня смотрел программу Александра Пушного «Галилео» - там подкинули такую идею:

"Вентиляция в коттедже является наиважнейшей задачей для обеспечения комфорта. Инженерные разработки позволяют создать приточно-вытяжную систему вентиляции для дома. Но для обеспечения экономии, особенно в зимнее время, просто системы вентиляции не достаточно чтобы снабдить дом достаточным количеством воздуха не выпуская тепло из дома. Для этого использую рекуперативные системы, для удержания энергии тепла внутри помещения. Конструкция рекуператора выглядит как обычно приточная система, только холодные приточные воздух проходит через мембрану, которая нагревается теплым вытяжным воздухом, который вытягивается из помещения. В итоге получается, что теплый отработанный воздух из помещения используется для нагрева приточного воздуха с улице. В зимних условиях эта система просто необходима для экономии тепловой энергии, особенно, если для нагрева помещений используются электрические источники тепла."

Дерзайте, наверное в сети можно найти готовые системы. Я понимаю, что для водяной стенки вытяжка на улицу в принципе не нужна, но не хочу открывать новую тему...

[Костя]

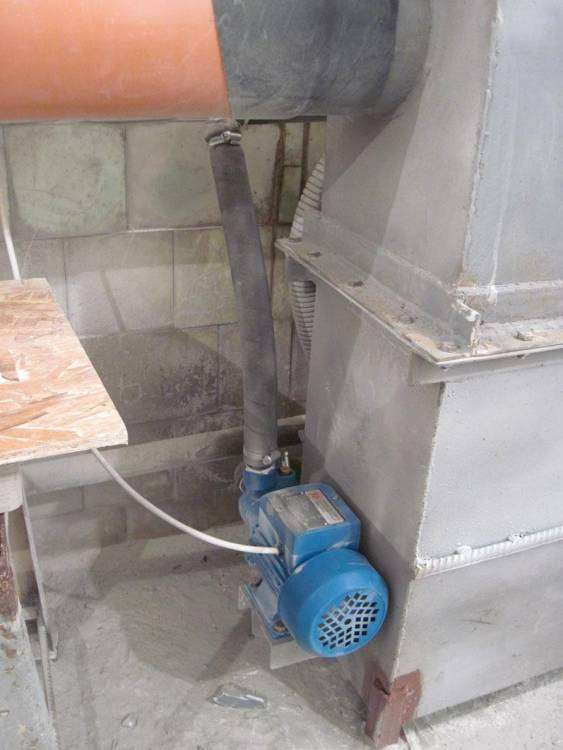

Посоветуйте, какого типа насос лучше использовать для оборотной подачи воды?

[Костя]

Дюююю-дииии, ау!

Перефразирую вопрос.

Какие насосы используются в ваших водянках?

[Stocher]

ау ди дю

на форуме инфы....

а в гугле...

https://www.google.com.ua/search?q=%D1%88%D0%BB%D0%B0%D0%BC%D0%BE%D0%B2%D1%8B%D0%B9+%D0%BD%D0%B0%D1%81%D0%BE%D1%81&ie=utf-8&oe=utf-8&aq=t&rls=org.mozilla:ru:official&client=firefox-a

[Костя]

Спасибо, посмотрю.

На форуме не встречалось (или не увидел)

[Stocher]

с форума

%D0%B5%D0%B4%D0%BB%D0%B0%D0%B3%D0%B0%D1%8E-%D0%BF%D1%8B%D0%BB%D0%B5%D0%BE%D1%87%D0%B8%D1%81%D1%82%D0%B8%D1%82%D0%B5%D0%BB%D0%B8-%D1%82%D0%B8%D0%BF%D0%B0-%D0%B2%D0%BE%D0%B4%D1%8F%D0%BD%D0%B0%D1%8F-%D0%B7%D0%B0%D0%B2%D0%B5%D1%81%D0%B0/page__hl__%D0%B2%D0%BE%D0%B4%D1%8F%D0%BD%D0%B0%D1%8F+%D1%81%D1%82%D0%B5%D0%BD%D0%BA%D0%B0'>http://graverstone.r..._водяная стенка

http://silkam.pl/odpylacz.html

[Банщик]

Я вот такой ставил

http://nasosy.vseinstrumenti.ru/pogruzhnye/drenazhnie/dlya_gryaznoj_vody/elpumps/elpumps_btsz400inox/

[Банщик]

Прошлой зимой сделал водяную стенку.

Особенно ничего не режем, но в хозяйстве вещь хорошая, для "ремонта" бракованного камня используется в любое время года.

Размер 240х90х160см, плюс сверху улитка высотой 180 см.

Модель улитки ВР--75-6,3 , мощность 3 кВт, 950 об/мин.

Конечно с мощностью немного переборщил, здоровенная такая хреновина, но сосет шустро. Поток воздуха создается очень мощный. И если его выбрасывать в это же помещение, то будут жуткие завихрения. Поэтому сделали выброс в соседний цех.

При работе происходит небольшой отрыв воды от завесы и капает из выходной трубы. Но в принципе не мешает.

Итальянский грязевой насос 900Вт, Q=18 м3.



[aleksandrdom]

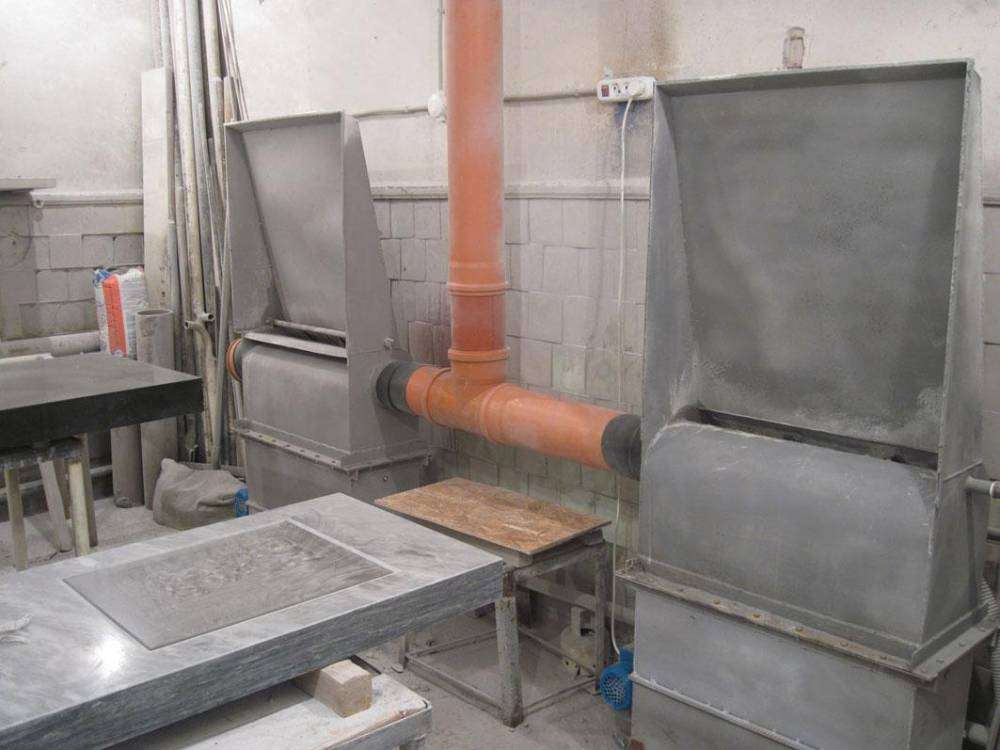

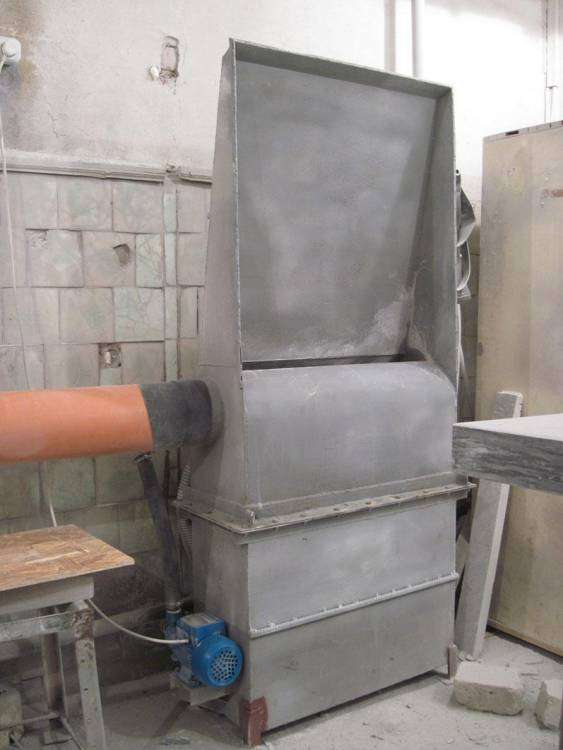

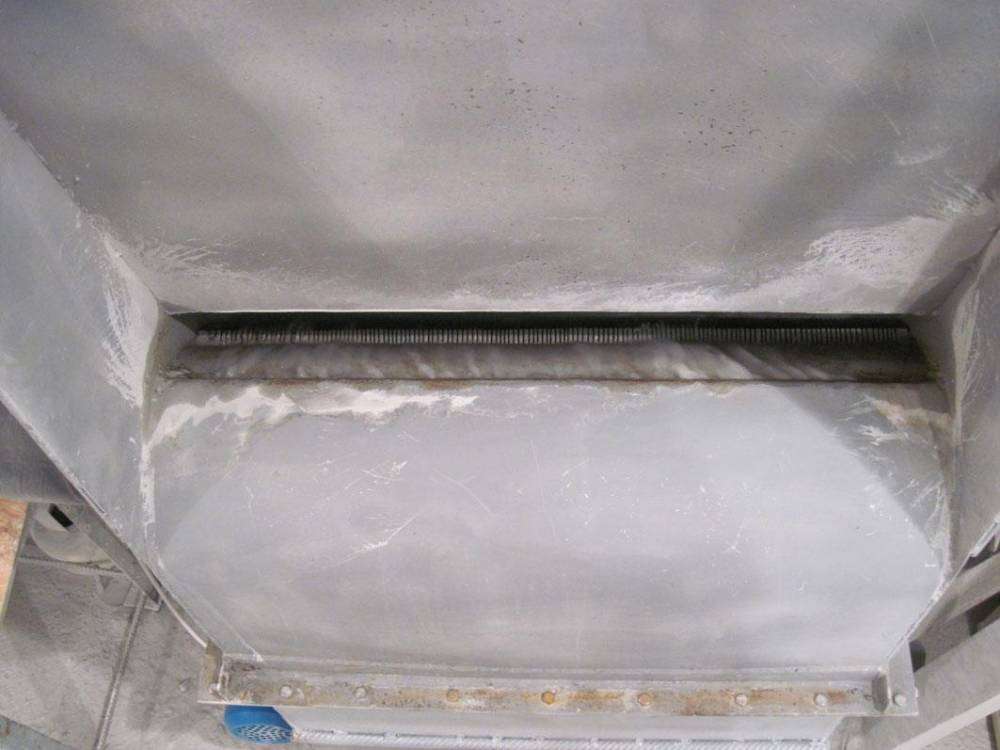

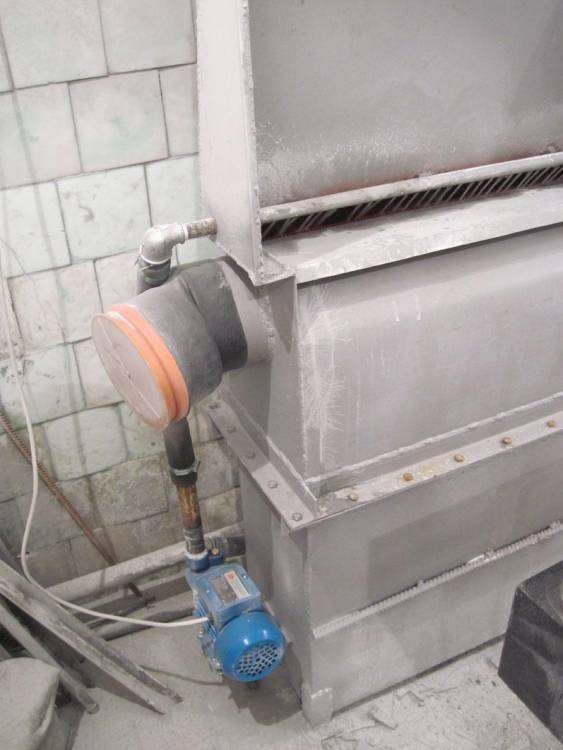

Собрал вот такую водяную завесу,размер 70х28х90см без зонта.

[ornament]

Кто нибудь мох бы вылажить ролик как эта штука работает.

[Stocher]

че народ такой ленивый?....))))))))))



[autonoda]

Почему ленивый? Испытывает вытяжку. Все хорошо

[Stocher]

@autonoda

Жжешь)))

Мое высказвание касалось

@ornament ,а

[ornament]

Stocher. Срасибо.

[Gal40n0k]

ребят, глупый вопрос, а вода там замкнуто крутиться или нужен постоянный приток "свежей" и отток "использованной"?

[Gal40n0k]

А если самим собирать по деньгам примерно сколько обойдется? а то меня отпугнуло одно из сообщений что 7т. долларов новая стоит)
