karkas

Пылеотчистка

Рекомендованные сообщения

Есть у кого практика локального удаления пыли из зоны сухой резки не учитывая вариант водяная стенка. На мой взгляд изготавливать водяную стенку дорого и малоэффективно. У меня есть вариант завтра схемку изображу.


Вот сайт производителя >>>

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На мой взгляд изготавливать водяную стенку дорого и малоэффективно.

В этом не сомневайся, эффективно, да еще как..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Немного непонятно накартинке пыль всасывается в синюю трубу или в ящик сгоризонтальными прорезями? Я режу насухую, пользуюсь промвытяжкой, качает 1500 (толи литров в час толи кубов... непомню) помещение у меня 3*3 метра, мне хватает. Были идеи со стороны начальства к этой вытежке кожух прям над столом сделать, но понту мало так как к камню подхожу со всех сторон и пыль летит при работе большой болгаркой во все стороны но не вверх. А помощнее чтото, ставить сам не хочу... сквозит сильно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо просто время от времени ездить на выставки, там все можно опробовать...

Для шлифовки и полировки есть спец столы которые успевают втягивать пыль, а вот для резки круче водяных шкафов еще ничего не придумано,

каждому резчику просто рекомендую хоть раз опробовать водяной шкаф, да, цена не малая, минимально 7000 евров, но оно того стоит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только водянная.Тут я придумывать не надо ничего.А на картинке красиво конечно,но что будет если недельку поработать интенсивно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На сайте производителя есть видео с работой этих агрегатов. Есть системы с водой и без.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот схемка


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня вот такая на комнату 1,5х2. Там только тумбы и цветники обрабатываются, чтоб далеко не таскать. Она не локально отсасывает, а из всей комнаты. Локально можно теми же трубами подвести. Эффективность, конечно, ниже , чем у водянки, но не очень то и плохо. Хотел такую же и для других помещений купить, но чёто на глаза не попадается. Покупал в том году за 200 баксов.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
У меня вот такая на комнату 1,5х2. Там только тумбы и цветники обрабатываются, чтоб далеко не таскать. Она не локально отсасывает, а из всей комнаты. Локально можно теми же трубами подвести. Эффективность, конечно, ниже , чем у водянки, но не очень то и плохо. Хотел такую же и для других помещений купить, но чёто на глаза не попадается. Покупал в том году за 200 баксов.

А что за зверь? как называется. Вроди не циклон.

Книга с водяными стенками ссылка >>>

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По принципу циклона сделан. Названия не помню. Документы если найду на него, то отпишусь. В интернет магазинах посмотри. Мне где-то попадалось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

отпишись очень актуально...

зима пришла... как всегда неожиданно..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эта штука по моему вообще то для цехов деревообработки применяется....Или нет?очень очень надо найти документы)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Эта штука по моему вообще то для цехов деревообработки применяется....Или нет?очень очень надо найти документы)))

Да.

Документы выкинул, кажись. Гарантия кончилась. Но нашёл в сети:

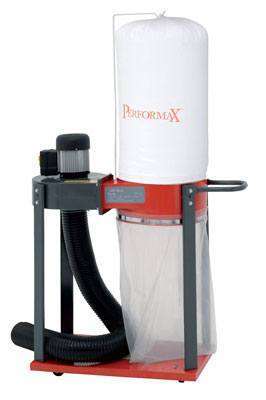

Вот оно

Без доработки не обошлось, как обычно. Выкинул колёсики, чтоб не каталась, и вместо верхнего мешка-фильтра трубу примастырил канализационную для вывода на улицу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ага спасибо уже ищу..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На мой взгляд изготавливать водяную стенку дорого и малоэффективно.

Почему дорого?А если заменить нержавейку на пластик .Сварить каркас одеть его в пластик.По моему гораздо беспыльнее будет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эта вытяжка для опилок, была у меня такая. Для пыли в изначальном виде абсалютно не годится, а вот если "выхлоп" пустить на улицу...Хотя и это всё балавство, для маленьких комнатушек может и пойдёт. Тогда проще установить "улитку" с хорошим мотором...


Приимущества на лицо, меньше шума в цехе, 70-80 % эфективности. Всю пыль всё равно не "поймаешь", сделать пылезаборник. Установить подвижный кранштеин с ролики для установки высоты заборника.. Один недостаток, эта система хороша если в округе ни кто не живёт, ну а если установите...жить точно ни кто рядом не будет))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот внутри комнаты


Это одна из деталей, которую использовали для локальной пылесборки. Остальное запустили по прямому назначению труб - на каналюку :hi:


Как видите, пыли много на полу и стенах. Вся конечно же не удаляется. Об этом глупо даже и мечтать. ИМХО, с водянкой стерильности тоже не добиться. Но я маракую, как её сварганить. Проблема в дифиците площадей.

Вот как выглядит труба на выходе. Через неё выкидавается воздух с двух пылеотсосов. С того, что я раньше показал и из самодельного. Его мы давно делали. Использован также принцип циклона. В качестве пылеотстойника бочка двухсотлитровая, к которой по касательной приварен патрубок, а к патрубку присоединена улитка, если не ошибаюсь, киловатная. С корпусом из чугуна, достаточно тихая. Может мы что-то неправильно замутили, но эфективность заводской, пусть даже и меньшей по мощности, намного выше. Поэтому и хочу ещё один заводской прикупить вместо самопала.


Стена покрыта шубой. Если бы было много пыли, она вся была бы на стене. Немного только внутри трубы заметно.

По этой фотке становится понятно расположение нашей мастерской.


В красной обводке ещё один вентиляционный выход. Это из комнаты, где художники работают. Вентиль стоит примерно такой, ватт на 15


[/hide]Обратите внимание на белое пятно вокруг. Это об эффективности аспирации через циклоны.

Каждый год лаборатория СЭС проверки устраивает. И мы им, сцукам, по 3 тысячи платим за исследования.

А по чеснаку, то шума эти прибамбасы издают больше, чем эффект от них. Но всё равно, с ними лучше, чем без них.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Каждый год лаборатория СЭС проверки устраивает. И мы им, сцукам, по 3 тысячи платим за исследования.

А как у тебя дела со звукоизоляцией (когда резчик камень пилит...)? я смотрю у тебя мастерская в микрорайоне находится. Люди не жалуются?

У нас всякие проверки тоже ходили, фирма находится в частном секторе (одноэтажные дома) так добадывались до смешного: забор к соседям должен быть окрашен... лампочки в художке люминисцентные стоят, вы должны заключить спец договор на их итилизацию!!! для угля вы должны построить угольник... и вообще углём топите значит загрязняете окр.среду! и т.д. А то что соседи рядом углём топят эт значит окр. среде на пользу идёт??? Точно сказал, СЦУКИ, доют нашего брата как хотят!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А как у тебя дела со звукоизоляцией (когда резчик камень пилит...)? я смотрю у тебя мастерская в микрорайоне находится. Люди не жалуются?

Уже не жалутся. Стены из газоблока. Основная мастерская в подвале. Потолки пенопластом 5 см обшиты. На улицу ни одного звука не доходит.

У нас всякие проверки тоже ходили, фирма находится в частном секторе (одноэтажные дома) так добадывались до смешного: забор к соседям должен быть окрашен... лампочки в художке люминисцентные стоят, вы должны заключить спец договор на их итилизацию!!! для угля вы должны построить угольник... и вообще углём топите значит загрязняете окр.среду! и т.д. А то что соседи рядом углём топят эт значит окр. среде на пользу идёт??? Точно сказал, СЦУКИ, доют нашего брата как хотят!

Это называется "госудаственная поддержка малого бизнеса". По лампам тож договор заключили. Кто то сказал в сторону государевых людей: "ненадо мне помогать, просто не мешайте"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Это называется "госудаственная поддержка малого бизнеса". По лампам тож договор заключили. Кто то сказал в сторону государевых людей: "ненадо мне помогать, просто не мешайте"

Это точно!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Водяная стенка очень хорошая вещь также как и спец столы с вытяжкой .....НО их стоимость))).....Работаем в помещении в основном с мрамором (шлифовка,полировка...и т.д. ) Подойдет ли для этого модернизированный стружкотсос???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Водяная стенка очень хорошая вещь также как и спец столы с вытяжкой .....НО их стоимость))).....Работаем в помещении в основном с мрамором (шлифовка,полировка...и т.д. ) Подойдет ли для этого модернизированный стружкотсос???

вот и я думаю....что маловат но сам принцип использовать можно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ребят, от всей пыли избавиться, в принципе, тяжело. Мой пост не руководство к действию - то. Своих денег стоит и ладно. А решает каждый сам.
