Изготовление фрезерного станка чпу

[perez]

1 час назад, zelenok сказал:

А рабочая подача не смутила?

да, это очень очень много

я понимаю

спасибо за ответ

Изменено 22 июня, 2022 пользователем perez

[Марсианин]

21 час назад, perez сказал:

да, это очень очень много

я понимаю

спасибо за ответ

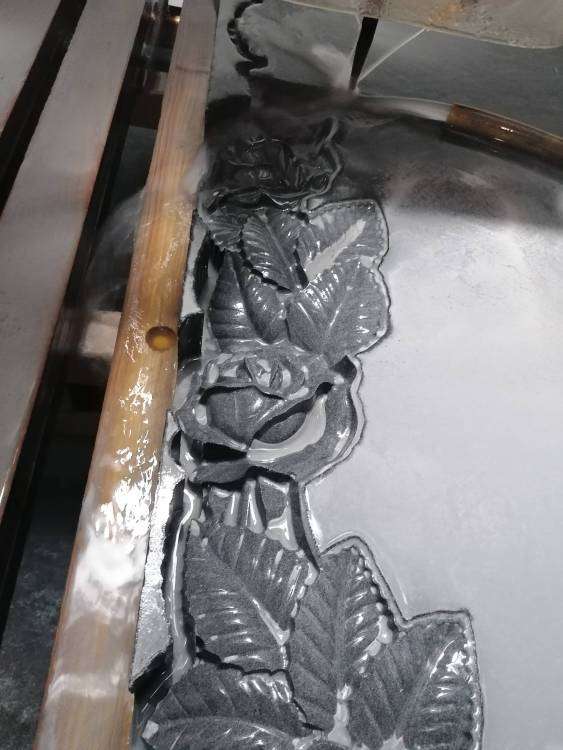

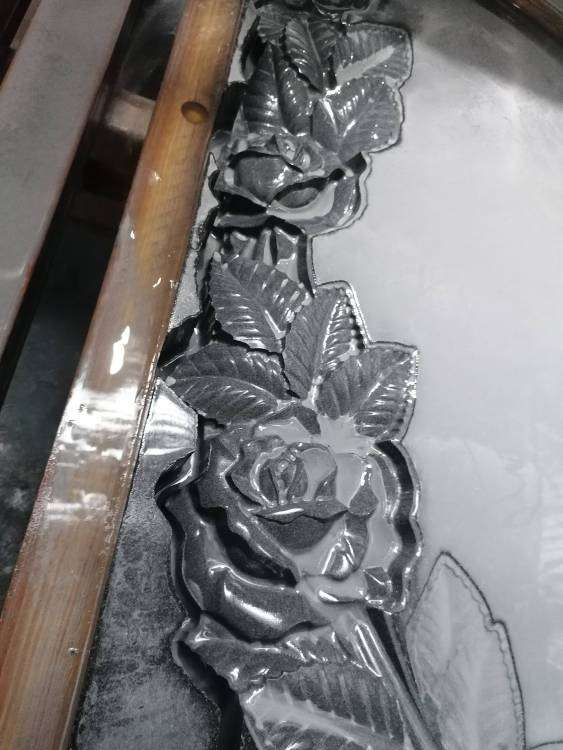

Обрезку делаю по профилю. И не парюсь. Параметры выставлены зверски даже для мрамора

[zelenok]

39 минут назад, Марсианин сказал:

Параметры выставлены зверски даже для мрамора

Там параметры выставлены для автомата нагрузки

[Марсианин]

Только что, Марсианин сказал:

Кто делает или у кого есть рисунки векторные цветы, ветки, берёзки, итд, крестики, для гравировки на памятниках по принцыпу паспорта

[Калуга]

Марсианин, посмотри вектора для плоттера, и будет тебе счастье.

Изменено 28 июня, 2022 пользователем Калуга

[Марсианин]

Хорошо посмотрю. Может тут кто делает или есть я бы прикупил

[Калуга]

Да самому не проблема нарисовать вектор или просто обвести понравившийся рисунок. Я это частенько применяю в пескоструйке, реже на фрезере.

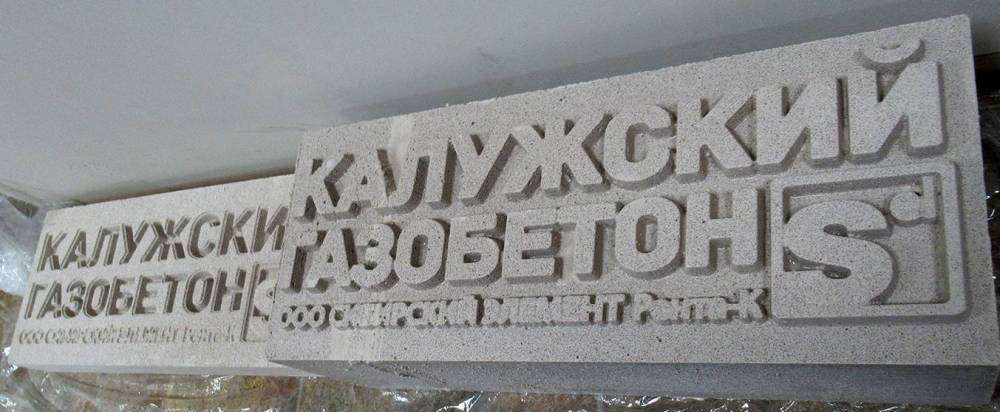

Один из примеров для фрезера:



Изменено 28 июня, 2022 пользователем Калуга

[perez]

Люди

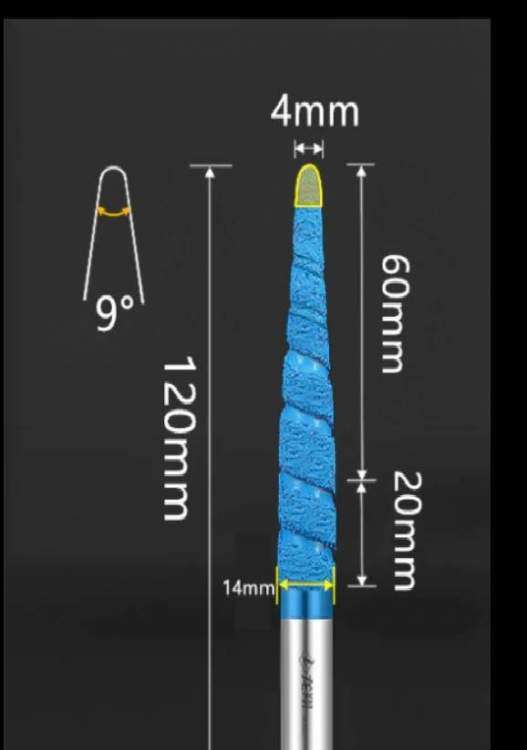

подскажите, какой правильнее прописывать диаметр фрезы в арткаме d или D?

например UWSR101112 d=11 но D=10

[Connar]

чо то не задумывался даже))) правда такой еще не работал, ну указывать конечно большИй размер

[Калуга]

5 часов назад, perez сказал:

Люди

подскажите, какой правильнее прописывать диаметр фрезы в арткаме d или D?

например UWSR101112 d=11 но D=10

В программе по обработке записывается рабочий диаметр фрезы, а не посадочный.

[perez]

7 часов назад, Connar сказал:

чо то не задумывался даже))) правда такой еще не работал, ну указывать конечно большИй размер



5 часов назад, Калуга сказал:

В программе по обработке записывается рабочий диаметр фрезы, а не посадочный.

так я и думал, но потом закрались сомнения, которые оказались напрасными.

спасибо за уточнение!

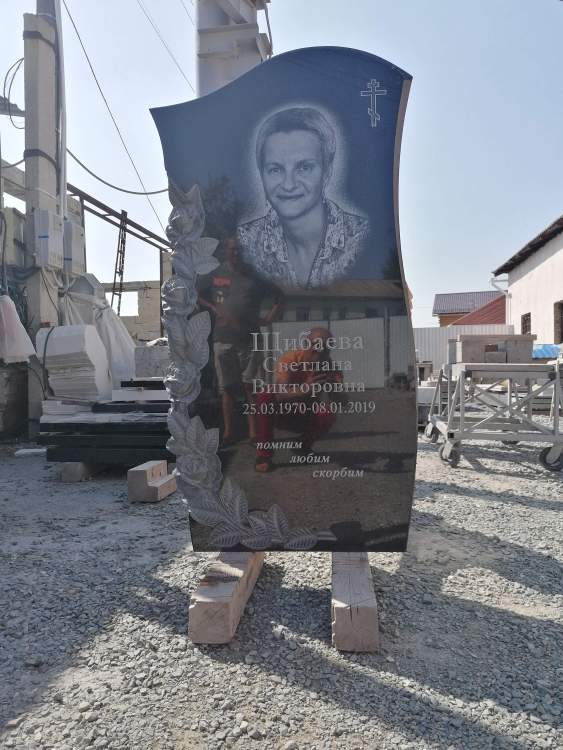

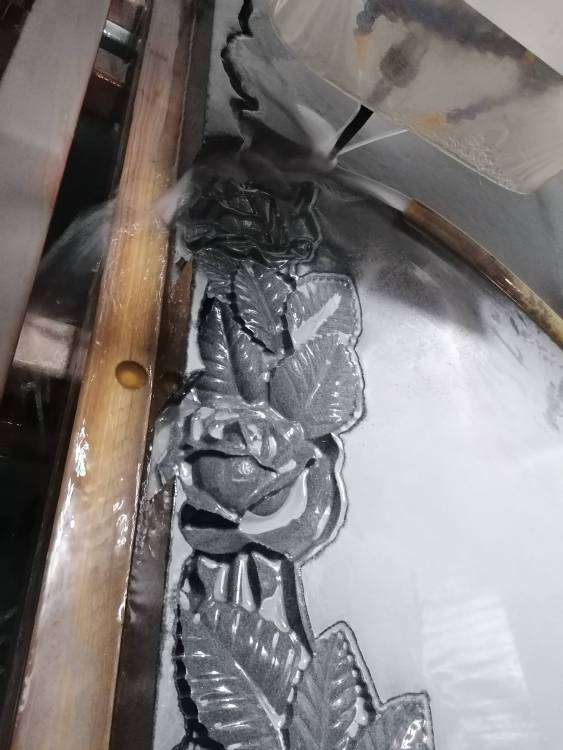

[Марсианин]

[Марсианин]

[denya10rus]

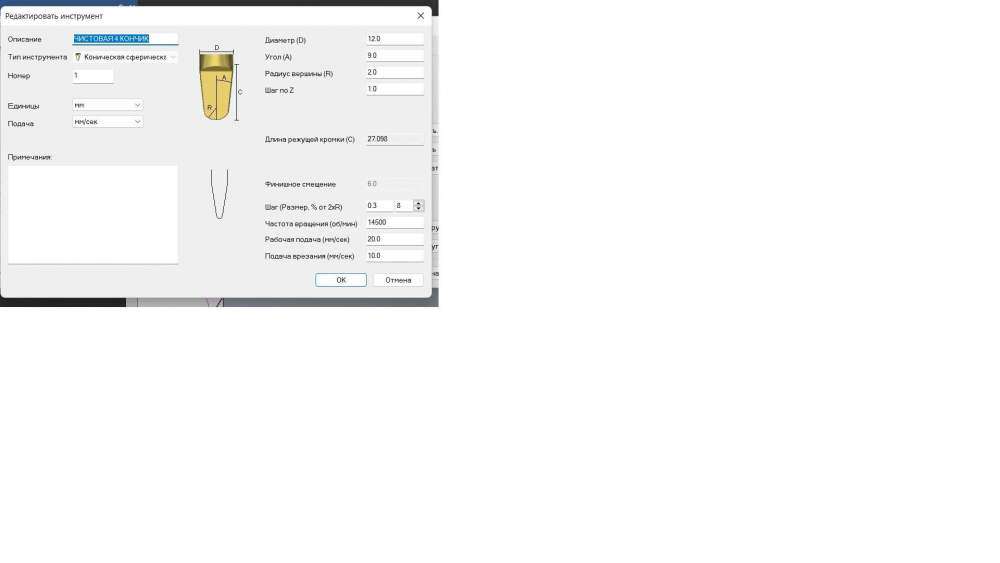

Добрый день, уважаемые форумчане! Безбожно щелкает фрезы станок на чистовой обработке. В прикрепляемых файлах параметры инструмента, стратегия обработки. Если кто увидит ошибку и даст дельный совет буду признателен! Заранее спасибо!

[Sertem]

Еще модель покажите, какую делали

[denya10rus]

14 минут назад, Sertem сказал:

Еще модель покажите, какую делали

Вот в таком формате

[zelenok]

Шаг и подача смущают. Шпиндель какой стоит, возможно и обороты не те

На розах ломает или на фасках тоже?

Изменено 17 ноября, 2022 пользователем zelenok

[Церетели]

@denya10rus частота вращения не многовато? Обычно 12000. Высоту врезания от греха подальше 5. Подачу врезания рекомендуется не более 30% от рабочей подачи. Рабочая подача у Вас стоит для глубин 30-35 мм. Для более глубокого рельефа советую ставить меньше. Не говоря уже о самой модели, которую стоит увидеть

[denya10rus]

3 минуты назад, zelenok сказал:

Шаг и подача смущают. Шпиндель какой стоит, возможно и обороты не те

На розах ломает или на фасках тоже?

Шпиндель 3.2 кВт

[Церетели]

3 минуты назад, denya10rus сказал:

Вот в таком формате

Делать слева на право, предварительно обрезав по контуру, хотя бы ту часть, где работать чистовой.

[denya10rus]

3 минуты назад, zelenok сказал:

Шаг и подача смущают. Шпиндель какой стоит, возможно и обороты не те

На розах ломает или на фасках тоже?

Самое интересное что ломает на фасках, те, что широкие внизу справа. Черновая обработка выполнена.

[zelenok]

1 минуту назад, Церетели сказал:

Обычно 12000

На 3х кВт у меня обычно-16000 меньше-вязнет и вызывает неприятные вибрации, наводящие на потусторонние мысли Правда фрезы другие.

[denya10rus]

Только что, zelenok сказал:

На 3х кВт у меня обычно-16000 меньше-вязнет и вызывает неприятные вибрации, наводящие на потусторонние мысли Правда фрезы другие.

Тоже думаю поднять до 18000

[Церетели]

2 минуты назад, zelenok сказал:

На 3х кВт у меня обычно-16000

У меня 5,5 квт и похожие фрезы. Рекомендовали на 12 000 делать. Делает нормально, не вязнет.

[denya10rus]

2 минуты назад, Церетели сказал:

Делать слева на право, предварительно обрезав по контуру, хотя бы ту часть, где работать чистовой.

Обрезка, черновая выполнены. Поэтому я так удивлен что фрезы щелкаются! Делал снизу вверх, сверху вниз растром.
