Фрезеровка текста на граните

[Romeo]

20 часов назад, zelenok сказал:

Да, конечно, в этом случае фреза с широкой пяткой более подходящая

с Широкой пяткой, это фреза для выборки?(пока еще теряюсь в терминах)..если будет время можно фотку примерной фрезы,что б отпечаталась на подкорке)))

[Romeo]

как я понял речь, про конусную для 3D чистовой

[zelenok]

2 часа назад, Romeo сказал:

можно фотку

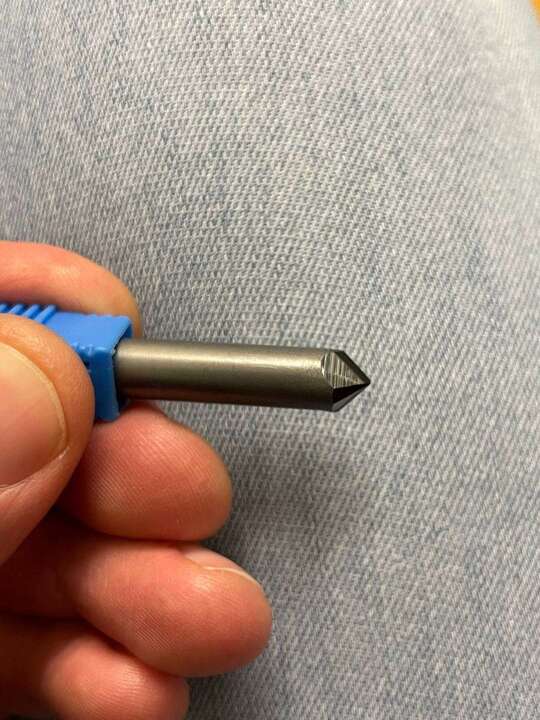

Да, мы вели речь о шрифтовой PSD фрезе, её фотку я и выкладывал выше, показывая способ замера истинного угла фрезы. Эти фрезы имеют различные углы, диметры,  количество граней, материал режущёй части, исполнение самой режущей части и ширину рабочей части носика-в просторечии "пятка",  Широкая в данном контексте 04, большие горизонтальные участки рельефа скрести как раз этой частью

1 час назад, Romeo сказал:

про конусную для 3D чистовой

По сути это гравер для твёрдых материалов

Изменено 21 декабря, 2024 пользователем zelenok

[Romeo]

ну я в целом уже чуть теоретически оброс инфой, выводы следующие:

1.шрифты - фрезы псд

2.шриты рельеф - фрезы псд

3.ниши под керамику(без фасета)овал и квадрат - черновая фреза с плоским дном(2Д траектория)

4.ниша под керамику(с фасетом)овал и квадрат - пока не понял как реализовать уп и соответственно какие фрезы

4.барельеф не глубокий - шаровая концевая фреза

Более милграф в целом ничего не вывезет



поправьте, если где то не прав

Изменено 21 декабря, 2024 пользователем Romeo

[zelenok]

53 минуты назад, Romeo сказал:

1.шрифты - фрезы псд

2.шриты рельеф - фрезы псд

Не факт. Смотря какая задача именно по шрифту(ус, галтель), есть-ли необходимость в чёткой грани и какова величина знака. Дорого-богато это одно, а на потоке-другое

Простые надписи галтелью и большинство рельефных надписей можно решить обычной конической со сферическим носом(морковкой), равно как и прочие рельефы(барельефы) и прочие выкрутасы в виде фацетов

В арсенале всего три вида фрез с разными размерами-морковки, отрезные(черновые) концевые, и ПСД фрезы.

[Romeo]

для галтели у меня песок есть))) распечатал,приклеил,дунул)

[zelenok]

Если камень лезет во фрезер, зачем его вытаскивать лишний раз? и клеить-дуть не надо

[Romeo]

ну во первых есть рабочий,который на этом зарабатывает,а во вторых клеит на телеге и телегой бросает его в песок)ну тупо быстрее

фрезы принципиально нужна для более интересных ,не валовых проектов

[zelenok]

2 минуты назад, Romeo сказал:

фрезы принципиально нужна для более интересных ,не валовых проектов

Ну, хозяин-барин Я-бы не дробил проекты, один раз положил и сделал до конца

Тем более станок-гравер

[антропов роман]

В 21.12.2024 в 16:40, zelenok сказал:

Если камень лезет во фрезер

А это... скатерть самобранка у вас есть ?

[ПавелСерп]

В 20.12.2024 в 13:48, Romeo сказал:

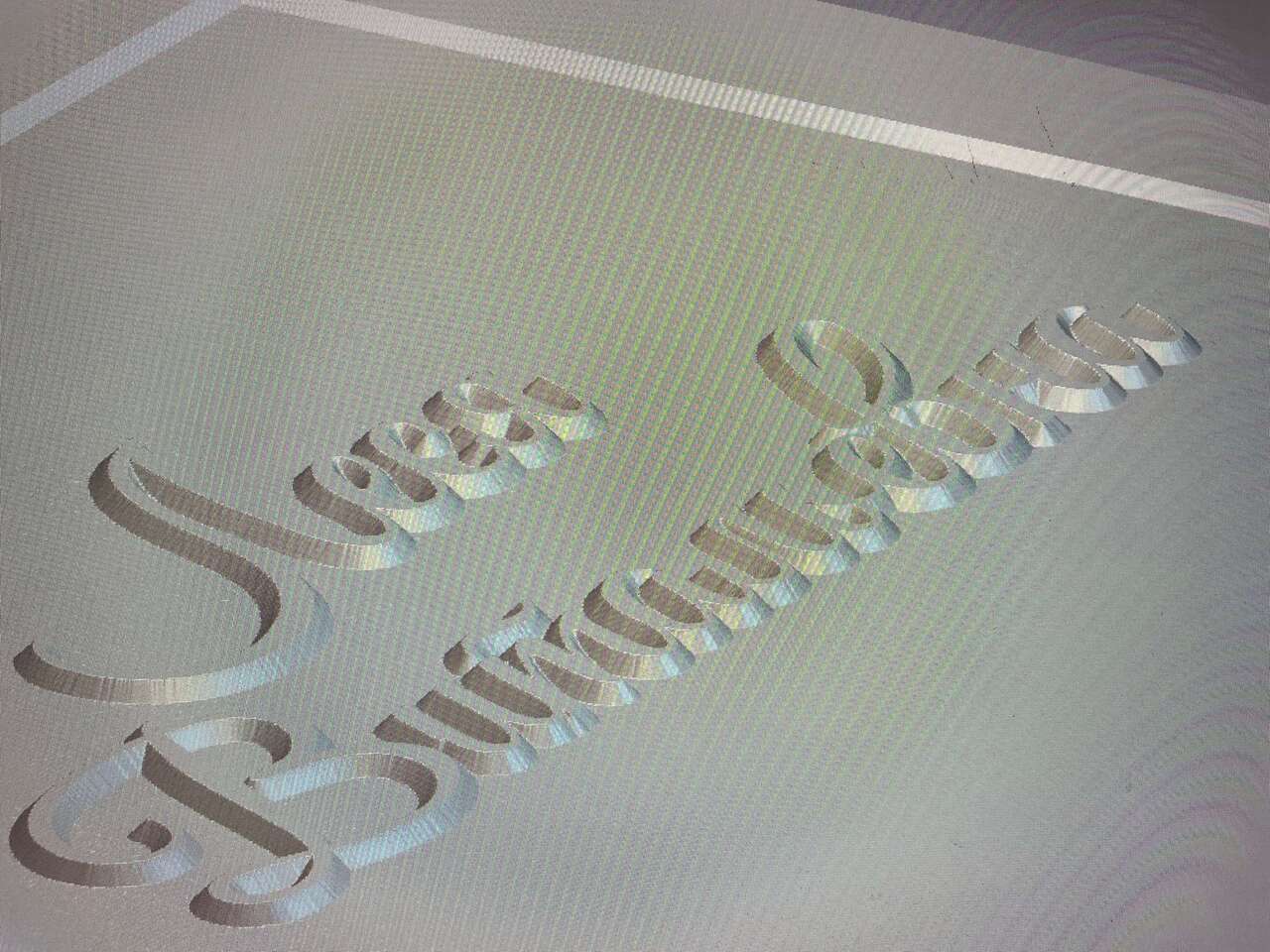

Друзья, а фрезы текстовые способны такие рельефы резать или конусы нужны? Я к тому, что ....можно ли верить симуляции?

на боковых гранях букв видны видны мусорныеполоски которые портят весь вид.... перед вытягиванием в обьём- рекомендую сделать сплайн по векторам и боковые грани будут более ровные...



[zelenok]

8 часов назад, антропов роман сказал:

А это

Ага, вот

https://www.youtube.com/watch?v=eCzHijNFlos

[антропов роман]

3 часа назад, zelenok сказал:

Ага, вот

https://www.youtube.com/watch?v=eCzHijNFlos

Прикинь, у меня вдруг, как у всех нормальных людей, перестал ютуб тянуть....пичалька...аж бесит....
"как же без портфеля то"

3 часа назад, zelenok сказал:

Ага, вот

https://www.youtube.com/watch?v=eCzHijNFlos

Ну...эт всё известные сказки(судя по названию угадал что там)....а камни то у вас не в кине сами в рот на стол заскакивают ....
не к тому месту вы бубенцы привесили....т.е. ваши бы таланты, да в мирных целях...о живых ндо думать , а не о каменьях !
(только пальцы чур я сам себе загибать буду)

Изменено 23 декабря, 2024 пользователем антропов роман

[zelenok]

53 минуты назад, антропов роман сказал:

не к тому месту вы бубенцы привесили.

Да ладно, я и говорю что если камень уже в станке, то зачем вынимать и дуть буковки в отдельном от процесса случае?

Не стой ноги, Ром, утро началось?

А у скатерти стандартное меню зачётное для утра Бубенцы на месте привешены, не сумлевайся, всё в тему

58 минут назад, антропов роман сказал:

перестал ютуб тянуть.

Да ладно, вроде ещё работает по утрам, лучше стало чем когда  спецом тормозили

[антропов роман]

3 часа назад, zelenok сказал:

Да ладно, вроде ещё работает по утрам, лучше стало чем когда  спецом тормозили

У меня с точностью до наоброт.. не пашет он совсем. Вражина.

3 часа назад, zelenok сказал:

Не стой ноги, Ром, утро началось?

Утро? Это куда?

Меня по ватсапу друг разбудил...ещё светло было...
Ему в клинике скучно, требует чтобы выпустили... Зажрался совсем.
И скатерть самобранка там у него...и толчок персональный с дущем...Ишь... Спи не хочу... Чтоб я так жил как он лечится...
На подвиги его тянет...Ишь... И будит всех подряд....Мне говорит чтоб я чем-нибудь полезным занялся...Щас..разбежался и падаю ...

Сестра !!!!!!!!!!!!! УТКУ МНЕ !!!!!!!!!!!!!!!!
Фигушки. Ни кого. Опять самому в магазин идтить.

мда...сиги закончились опять.

[Romeo]

В 23.12.2024 в 08:37, ПавелСерп сказал:

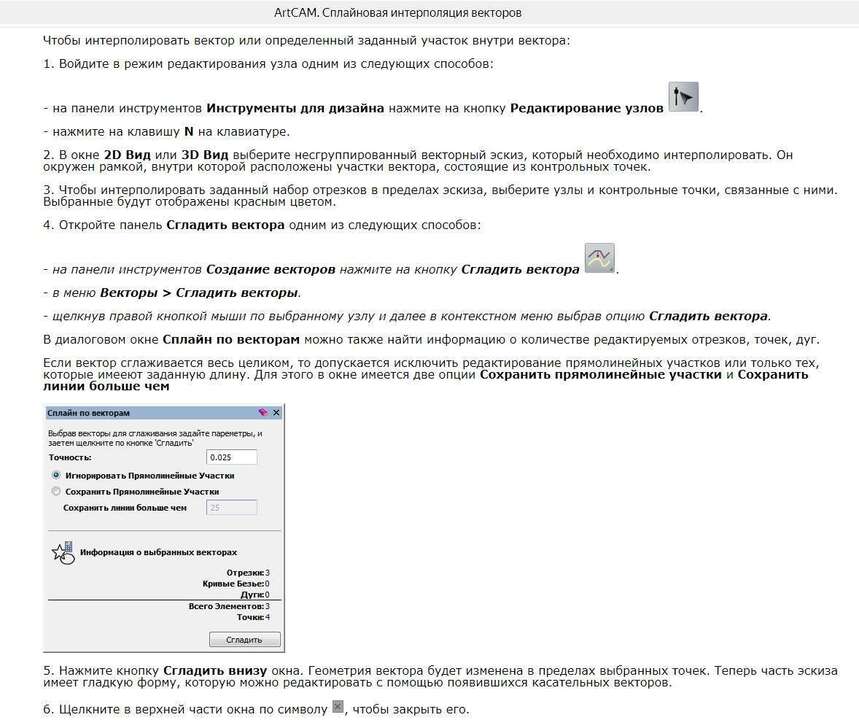

на боковых гранях букв видны видны мусорныеполоски которые портят весь вид.... перед вытягиванием в обьём- рекомендую сделать сплайн по векторам и боковые грани будут более ровные...

я пока не дорос до таки технологий знать бы как это сделать

при создании рельефа, я просто открыл редактор форм и изменил начальную высоту,и получился рельеф. видимо я не правильно делаю

В 23.12.2024 в 08:37, ПавелСерп сказал:

на боковых гранях букв видны видны мусорныеполоски которые портят весь вид.... перед вытягиванием в обьём- рекомендую сделать сплайн по векторам и боковые грани будут более ровные...

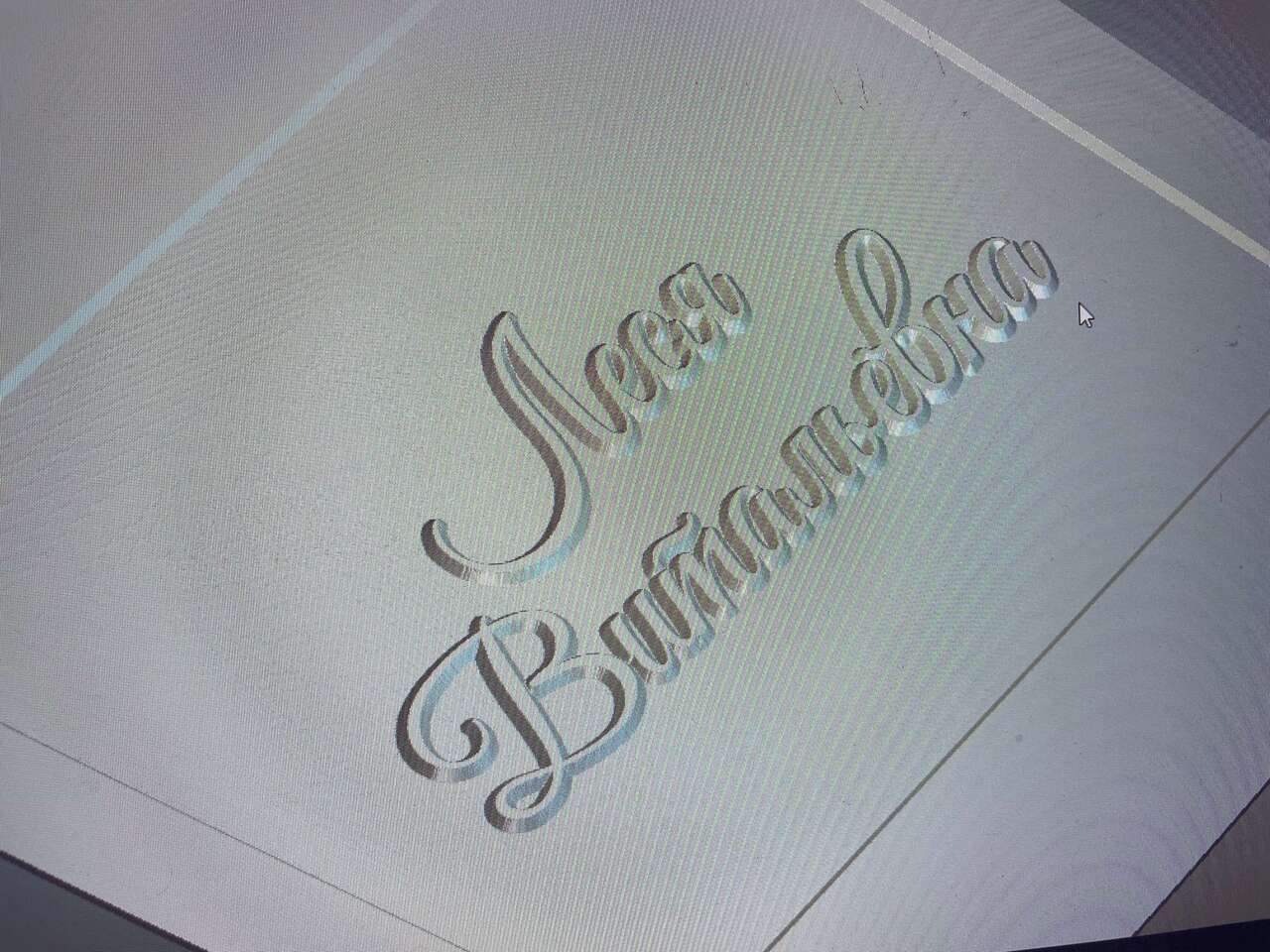

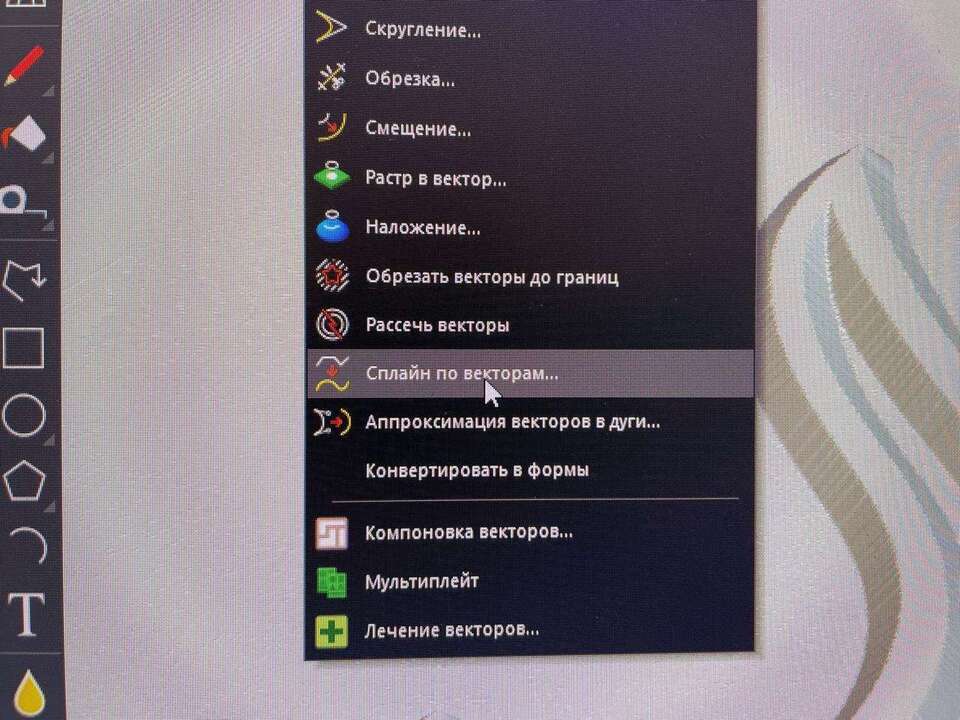

сделал по этой схеме. чет не очень сработало

[Romeo]

Мужчины, знаю что задаю много вопросов, но как говорил преподаватель, спрашиваешь-значит изучаешь))

Вопрос по изготовлению ниши под керамику с фасетом:

1.рисую овал

2.изменяю начальную высоту на минусовую

3.применяю добавить уклон-тип уклона "обрабатывать загатовку"

4.даю угол наклона

Ниша соответственно создает фасет не меняя внутренних размеров вектора, те фасет уходит за границу вектора

Далее запускаю так же 3д траектория(короче се как с буквами и той же фрезой)..

Вопрос, как сделать что бы система сделала ТОЛЬКО выорку ниши и фасет который появился ..потому что маршруты как я пока вижу есть только внутрь(те без фасета)или наружу(но без внутренней выборки и весь лист



..и еще вопрос,как менять размеры модели с применёнными модификаторами(с добавленным уклоном например)

что бы вместе с размером тянулся фасет. Это нужно,тк для изготовления фасета на квадрате приходится применять добавить уклон-тип уклона "добавить материал",  что бы фасет был острым а не округлым..соответственно фасет добавляется внутрь ниши и ее надо растянуть ,что бы подогнать под размер керамики.



Если пишу что то не то, жду правок опытных

Изменено 24 декабря, 2024 пользователем Romeo

[zelenok]

Уклон тут вообще никому не нужен

Один вектор-ниша, второй-фацет. Нишу давишь отдельно, фацет тоже. На нишу одна УП внутри вектора, на фацет другая между векторами. Фрезы две

Делают конечно по разному и да-скан заготовки для построения первичного вектора ниши это высший пилотаж

Я-бы прорезал только контур овала под нишу на нужную глубину и фацет полностью, мясо из ниши руками проще и быстрей выбивать

[Romeo]

Все понял кроме двух процессов.

1.мы по очереди создаем две уп(мы их отдельно просто сохраняем и потом одной фрезой концевой, выбираем мясо и углубляем нишу на одной уп, а вторую ставим псд на 90 градусов(той что текст рубим)запускаем вторую уп и режим фасет?)

2.не нашел где и как поставить параметр между векторами.что бы при создании уп для фасета, он уперевшись в вектор основной ниши прекратил расчет траектории.

[zelenok]

26 минут назад, Romeo сказал:

а вторую ставим псд на 90 градусов

Фацет фацету рознь конечно, но зачем ПСД? Считаем и ставим морковку.

28 минут назад, Romeo сказал:

между векторами

Выделив два вектора мы посчитаем УП между вектрами Собственно и упрёмся в саму нишу, которая уже сделана



[Romeo]

короче я пока сломался с нишами) понимаю,что просто но пока невыкупаю

[Romeo]

Мужчины,всех с прошедшими праздниками.

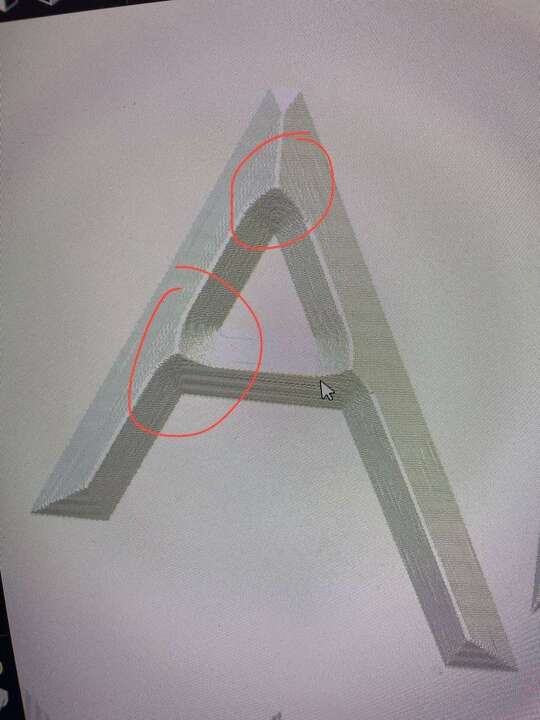

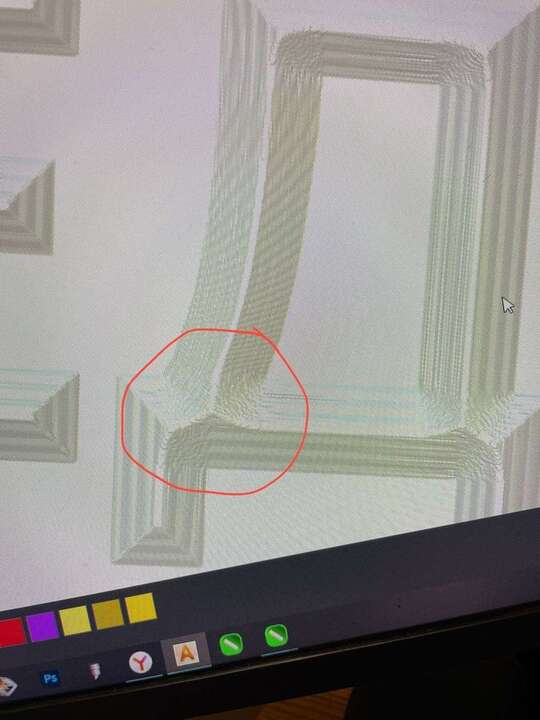

скажите,кто как победил такую проблему? имеем ровны шрифт, а при формировании траектории появляются округлости. Как добиться схемы резки по типу реальной ручной рубки?

Заранее всем спасибо

[Storn]

Фрезу покажите

[Romeo]

@Storn

но думаю фреза тут не при чем...на этапе формирования рельефа он так формирует

Изменено 10 января пользователем Romeo

[ПавелСерп]

21 час назад, Romeo сказал:

Мужчины,всех с прошедшими праздниками.

скажите,кто как победил такую проблему? имеем ровны шрифт, а при формировании траектории появляются округлости. Как добиться схемы резки по типу реальной ручной рубки?

Заранее всем спасибо

придётся каждую букву делить на  несколько векторов и в определенной последовательности давить форму... там время затраты такие аховские будут что рентабельность сего изврата улетит куда то в космос, и не во всех моментах получится добиться искомого.... проще сократить количество шрифтов (2-4 проверенных с гарантированным результатом)
