Фрезеровка текста на граните

[ПавелСерп]

31 минуту назад, Агита сказал:

я как бы тож не пальцем делала, но станок гравер-5, шрифт подбирала дэшный для эффекта, получилось красава, но видос меня смутил на нет!

единственный казус в табличке получился следующий- если она в тени стоит, то создаётся иллюзия что буквы в глубь камня, а если на свету то буквы поверх камня... прикольно что так что так... Почувствовал себя Коперфильдом)

[zelenok]

1 час назад, ПавелСерп сказал:

только оптический обман зрения и ничего больше.

Меня ещё фактура на фоне смутила и разница в обводке знаков

От молодцы, нормально замутили

[goshanjke]

Подскажите, пожалуйста, каким угломером пользуетесь?

[Storn]

транспортир

[goshanjke]

Подскажите , пожалуйста, по мрамору оптимальные настройки для V фрезы 6мм 120гр и каким способом лучше фрезеровать

[granit32]

Не могу разобраться с недорезом

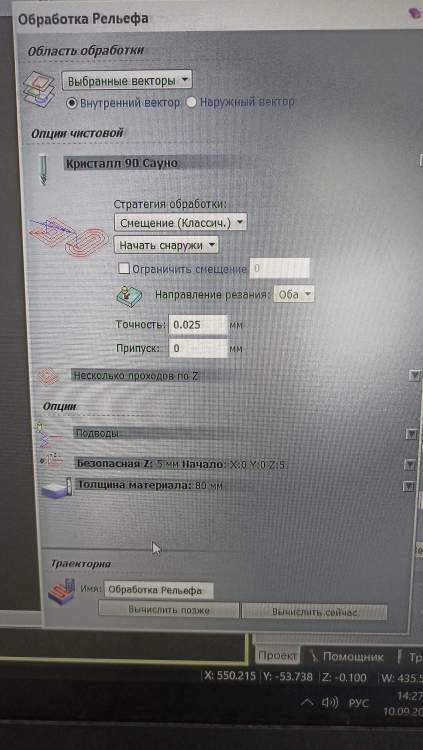

Режу классическим смещением

.

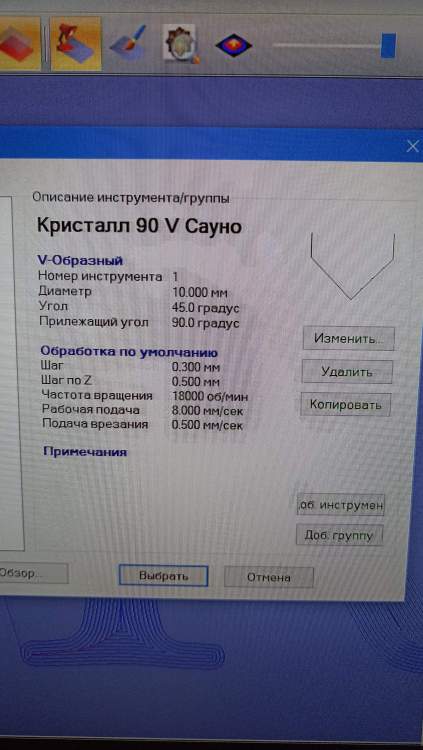

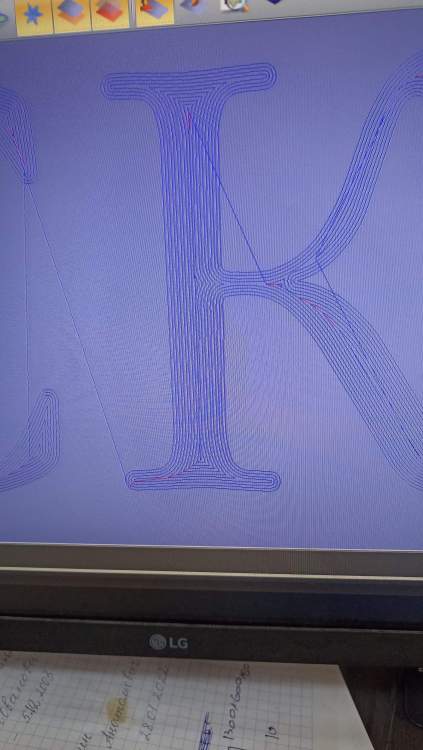

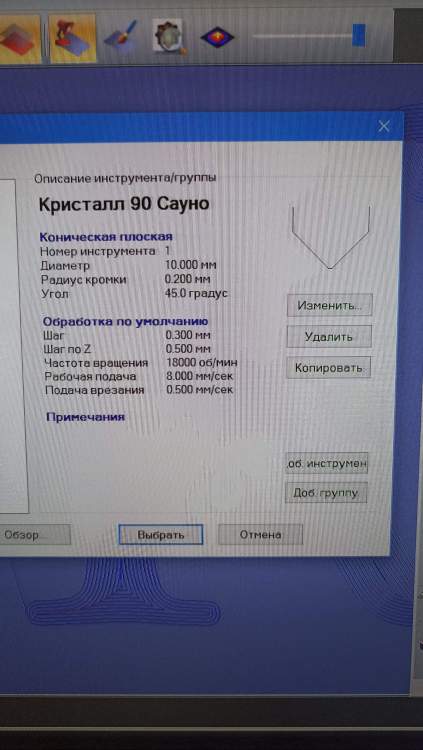

С траекторией и симуляцией всё в порядке, пробовал по разному прописывать фрезу.

Шаг менял, бесполезно. Ничего не помогает



Изменено 10 сентября, 2023 пользователем granit32

[Connar]

а зачем по Z 0.5?

правда  не помню сколько у меня

у меня точность  0,1 и то не видно таких слоев как у вас на видео

[granit32]

9 часов назад, Connar сказал:

зачем по Z 0.5?

Какое-то значение нужно поставить, хоть оно и не используется

[Connar]

поставь шаг 0,15 и кромку 0,4. попробуй )

[granit32]

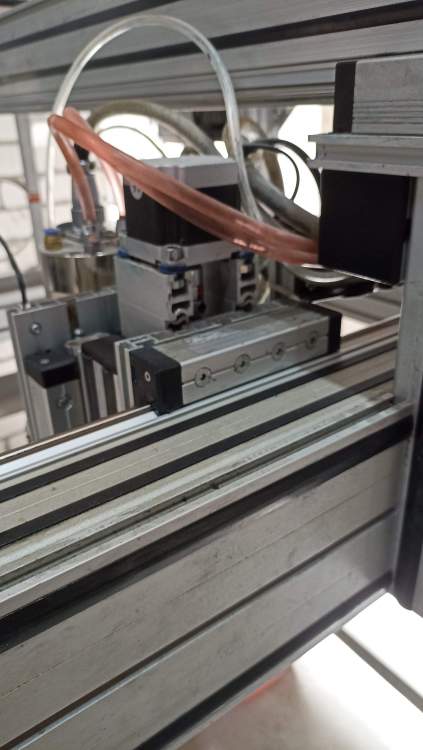

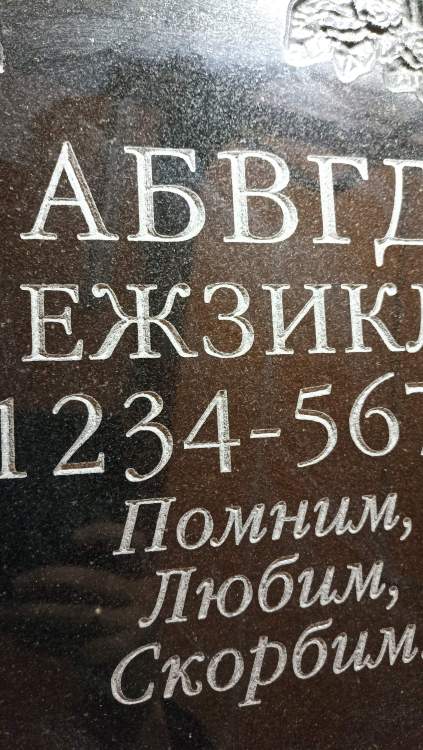

Решил проблему. Оказалось виноват люфт по оси Х. Разболтались слайдеры за 5 лет.



Подтянул вот эти винты. Теперь всё хорошо

Изменено 11 сентября, 2023 пользователем granit32

[goshanjke]

@granit32 подскажите какой шрифт обычно используете для фрезеровки букв

[granit32]

@goshanjke GaramondBookC, Lazurski, Book Antiqua

[goshanjke]

Подскажите как УП делается для таких букв?

[Storn]

выборка

[РМА]

Есть вопрос.Режу очень тонкие буквы,соответсвенно и глубина маленькая ,взял фрезу 90.6.0,4 на подачу поставил 500 на врезание 20 мм/мин, шаг понятно в половину пятки 0,2 поставил и вопрос по заглублению,охото поставить 0,5 но поставил 0,2.Хотел спросить совет не зря ли перестраховываюсь.

С каким усилием затягиваются не измеряли.

В 11.09.2023 в 17:56, granit32 сказал:

Решил проблему. Оказалось виноват люфт по оси Х. Разболтались слайдеры за 5 лет.



Подтянул вот эти винты. Теперь всё хорошо

Кстати планирую ещё потом  до углубить 6.70.04 на неё хотел бы те же характеристики поставить но мне кажется 0,5 потянет абсолютно любая фреза кроме 6.45.02 конечно,потому что эти фрезы ломаются как спички

@zelenok Ещё вопрос как я понимаю предел черновых фрез именно спечённых концевых по оборотам лежит примерно где-то в районе 8-10 тысяч,если ставить обороты больше для увеличения рабочей подачи и более быстрого сьёма то фреза превращается в конус и всё.А шпиндель к примеру не тянет на 8-9 тысячах по звуку хорошо слышно.Значит надо найти такой баланс при котором шпиндель снимает столько по толщине материала что 8-9 тысяч его не перегружают и при этом соблюсти подачи,чтобы на станке не было вибраций правильно.

[РМА]

@Storn @granit32 @zelenok @ПавелСерп .

В 29.07.2019 в 16:31, YurgenAKA сказал:

Да Сауно неплохие фрезы. но угол маловат, я раз в год покупаю в китае 90 градусные по 5 штук и пользую,пользую,пользую))))

Носик то стачивается и угол соотвевено при обнулении фрезы тоже.На сколько камней вам хватает поликристала?

В 29.07.2019 в 16:05, YurgenAKA сказал:

Записал видео о том каким способом я фрезерую паспорта . Так фрезы живут долго и менять их на каждой строчке не нужно. Сканирование и всё что с этим связано делается штатно, как обычно.





Для больших и толстых букв этот метод неактуален.Фреза перенапрягается приходиться делать черновой проход и выбирать мясо.

[YurgenAKA]

1 час назад, РМА сказал:

Для больших и толстых букв этот метод неактуален

Всё верно. Но за 8 лет только один раз была необходимость резать больше глубины рабочей части фрезы .

А по количеству работ одной фрезой это очень абстрактный вопрос.

Смотря как быстро надо сделать и на чем...

Если не спешить никуда, то максимально было 60 паспортов но то был базальт

На гранитах в пределах от 5 до 40.

 качество от фрезы к фрезе  тоже пляшет . Попадались такие, что ни одного не сделали.





[РМА]

@YurgenAKA по шестёрке посоветуешь 0,5 или всё же на 0,3 остановится на 6.70.0.4

@YurgenAKA это я по рабочему имею ввиду

[РМА]

@YurgenAKA @YurgenAKA это я по рабочему имею ввиду

[YurgenAKA]

В 10.04.2024 в 18:23, РМА сказал:

6.70.0.4

Если вибраций нет можно 0.5. если сомнения хоть немного в этом , то меньше.

[РМА]

@YurgenAKA Услышал.Но так и не ответил по оборотам спечёнке 8-12.У меня на 14 в конус превращается и то ли фрезы так неравномерно расположены то ли я неправильно делаю.



[YurgenAKA]

В 12.04.2024 в 12:18, РМА сказал:

конус превращается

Спеченка так себя всегда ведёт-стачивается.. По цифрам не понял это размеры фрезы или обороты?

Не любит спеченка много оборотов.

[krepost]

Здравствуйте, Подскажите делаю буквы как вы показали. но на буквах с сердцевиной получается что фреза после обхода контура начинает резко вгрызатся на 1 мм у сердцевины ... особенно заметно когда буква О  а потом спокойно дорезает как надо ... наклон 35 град

[Роман 1501]

У меня так всегда, ничего страшного в этом не вижу.

[krepost]

Это понятно но нагрузка резко меняется ... получается потихоньку потихоньку а потом раз и 1 мм с ходу режет :((( скорость приходится уменьшать или резать раздельно сначала буквы обычные потом с сердцевиной
