Ударно-гравировальный станок mhl

[Mahshel]

Гравировальный станок MHL

Привод - серво шаговый (исключены потери шагов, и несанкционированные уводы)
Ударная магнитная головка- запатентованная собственная разработка. Частота работы от 850 до 1200 Гц
Автовыставление зазора иглы.

Отсутствует датчик слежения.  Достаточно предварительное сканирование поверхности. Позволяет бить картинку от края до края.

Программное обеспечение  наша разработка, есть фрезерный вариант наряду с ударной гравировкой.
Возможность задания набивки в несколько проходов, причем каждый последующий проход увеличивает силу удара до заданного значения автоматически.

Присутствуют стандартные функции; обход контура, выставление машинного нуля, режимы точечный и комбинированный, настройка непосредственно в программе плотности распределения точек, настройка силы удара каждого тона, позиционирование картинки на камне, функции поворот, зеркально, негатив, возможность запуска программы с любой точки, возможность продолжить работу после аварийного выключения, и т. д.

[Alexey]

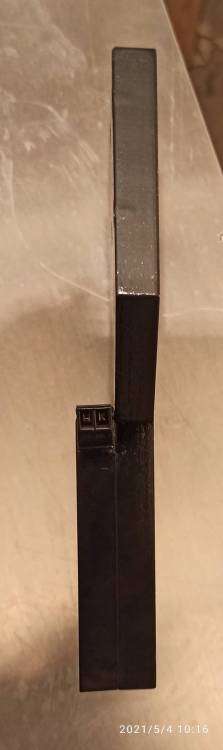

Можно фото ударной головки?

[Руслан]

Вопросы...

Как пробьются перепады в поверхности плиты,которые не увидит сканер при сканировании  ?

Есть у вас какой то сайт или вы в начале пути?

Плитка использовалась какая для демонстрации ? Долерит или шанси ?

Отключается ли функция увеличения силы удара при каждом проходе?

Кстати зачем это сделали (чтобы увеличивал силу удара) ? Кто то сказал что это надо ?

Какая игла используется? Метод её крепления ?

Сколько уже набил портретов опытный образец?





[Connar]

вот он зазор выставил, а если потом камень под наклон пошел? он как фрезер держит горизонт.... и нифига не набьет

[Руслан]

давай дождемся ответ...

[minus]

И как он себя будет вести если плитку заведомо положить не ровно ?

[Mahshel]

Разработкой станка занялись довольно давно. Мы были с нашим "первенцем" на выставке Некрополь в 2014. Как то получилось, что занялись другой деятельностью.
Тоже связано со станкостроением.

При сканировании можно задать размер сетки, как по Х так и по и У. Из массива точек полученных при сканировании в последующем создаётся плоскость путем интерполяции этих точек, так что можно бить и на волнистой поверхности. Так же предусмотрена ситуация когда сетка сканирования окажется за пределами плиты (если плита не прямоугольной формы, например овал или другая фигура) то сканер при не получении отклика в заданном интервале, выводит плоскость к ближайшей точке из полученных данных.

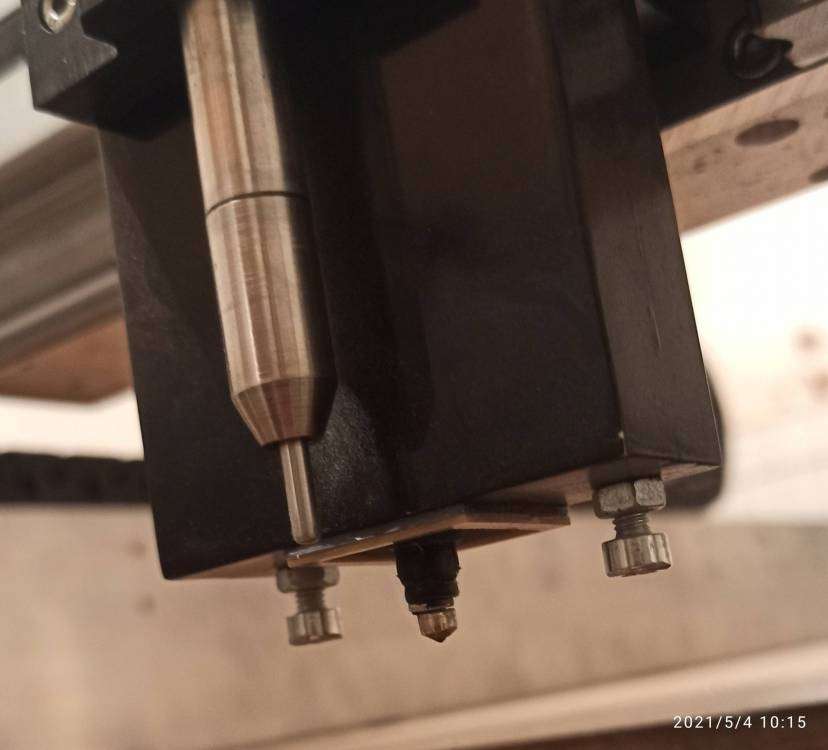

Ударная головка, полностью герметична, узел крепления иглы выводится через изолируюшую мембрану,
Боек ударной головки жёстко не связан с корпусом головки, он находится в подвешенном состоянии за счёт магнитных полей.
Могу заявить, что ресурс иглы больше, по причинам того, что импульс удара у нас создаётся меньшей массой и большей скоростью, так же за счёт того что практически нет касательных движений иглы при движении, так как игла может смещаться в небольшом интервале в ориентируюшем магнитном поле успевая выйти на исходную точку.

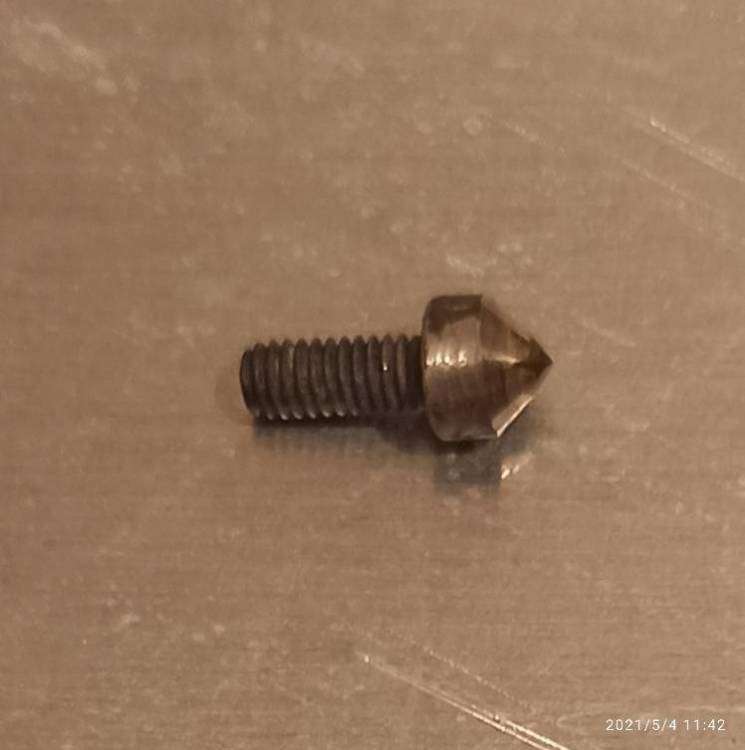

Иглы изготавливаем  сами. Фото иглы приложу.

 К вопросу о том сколько набили портретов и ресурса ударной головки,- у нас в нашем регионе работает пару станков уже почти год, "работает",

Контроллер, программное обеспечение собственное.
Есть фрезерный вариант, также с возможностью сканирования поверхности.

 На счёт плитки, не могу точно сказать, но тот кто нам  дал, назвал его индийским гранитом ))) .

На счёт увеличения силы удара при каждом последующем проходе.
Мы следовали логике что первый проход должен быть слабее чем последующие, Имеется ввиду что первый проход бьются чуть слабее заданного. Будет необходимость мы отключим эту функцию изменения силы.

[Мультипликатор]

Презентация совсем слабая. Все же из СССР надо брать лучшее, а это явно не торговля. Как торговать лучше подсмотреть у американцев.

Если Вы старались при создании станка как при проведении этой презентации, то это печально.

[Mahshel]

Я бы сказал, если бы мы старались сделать презентацию как старались при создании станка презентация была бы презентацией, а это так предисловие. Я признаю что вы правильно оценили нашу презентацию, получилось как то экспромтом и не подготовлено. ))

[minus]

В 1 бит переводит сама программа или надо заведомо подготовить файл?

21 час назад, Mahshel сказал:

Частота работы от 850 до 1200 Гц

С меньшей частотой может гравировать ?

Есть возможность сделать иглу длиннее , что бы гравировать в нишах?

ммм ну и самое интересное это - цена

2 часа назад, Mahshel сказал:

К вопросу о том сколько набили портретов и ресурса ударной головки,- у нас в нашем регионе работает пару станков уже почти год, "работает",

можно пару работ ЛС , ну или сюда, на карельце?

[Mahshel]

В битовый формат переводит сама программа управления.

Минимальная частота 600 Гц,

Нишу можно набить до сантиметра глубиной, если позволяют поля не набиваемой части ниши (которые должны быть на меньше половины размера ударной головки плюс зона ускорения) то глубина ниши может быть до 60 мм

На счёт работы на корельце, мы предлагаем  выслать нам на ваше усмотрение картинку, а мы покажем результат работы.



Если вам нужно бить медленнее мы можем перепрошить контроллер другими параметрами управления и сделать вам угодную частоту

[Alexey]

Какие преимущества перед другими грав. станками?

[Mahshel]

Как мне видится, преимущества следующие.

1. Сервошаговый привод, имеется ввиду есть обратная связь между управлением и положением самого станка, я этого не видел на существующих гравировальных станках, Хотя в нынешнее время это является, не особо достижением, кроме как отразиться на себестоимости станка.
В связи с этим исключены такие явления как, потеря шагов.
2. Нет узла слежения за зазором (Датчика слежения, или упорного подшипника) есть только игла которая бьёт, более ничего не касается плиты во время набивки. Набьет на любой кривой поверхности.
3. Частота работы головки раза 2-3 больше, что можно обойтись одним станком вместо 2-3 по производительности.
4. У ударного бойка нет практически узла трения, что можно говорить о хорошем ресурсе не смотря на производительность.
5. При работе на высоких частотах,  увеличивается  скорость и что бы исключить возникновение неравномерности набивки, каркас станка, узлы крепления винтов, двигателей, сделаны довольно жёсткими, по У координате 2 винта 16 10, в каждом из направлений по четыре каретки, по Z две профильные направляющие типа hiwin, на таком каркасе можно поставить не большой фрезер и фрезеровать буквы (такая опция тоже предусмотрена).
6. Есть два концевых индуктивных датчика для определения машинного нуля. Концевых датчиков нет. Поле станка вщито в управляющую программу, что не позволит съехать за пределы.
7. Управление и настройка станка, проектировали с такой целью, что бы требовали минимального вмешательства оператора.

[МигельАнгело]

@Mahshel после года работы (скорее всего "вполсилы"?), какие механические узлы требуют наибольшего внимания?

[Mahshel]

При должном уходе как чистка и смазка винтов и напрявляющих, вряд-ли через год придется что либо менять, Особенно надо уделить внимание координате Х как наиболее нагруженной. Станок изначально спроектирован с удобным доступом ко всем узлам и поверхностям для ухода



Предвосхищая вопросы, которые могут возникнуть, расскажу о себе и нашей компании.
Зовут меня Арсланов Таймас. Я и  компаньон -мой однокурсник и друг, выпускники Дагестанского Политехнического института   (радиотехнического факультета). Мы занимались изначально фрезерными, плазменными и лазерными станками по индивидуальным заказам.
Параллельно я работаю начальником конструкторского отдела Буйнакского Агрегатного завода. Завод производит агрегаты и узлы гидравлических и топливных систем военной и гражданской авиации. Как то решая задачу маркировки изделий на заводе нами был разработан станок, который и стал прототипом будущего гравировального...
Имея опыт изготовления ЧПУ станков я и мой партнёр решили создать с учётом критического анализа существующих станков свой оригинальный продукт.

[vowaka]

10 часов назад, Mahshel сказал:

Боек ударной головки жёстко не связан с корпусом головки, он находится в подвешенном состоянии за счёт магнитных полей.

Вот интересно, сколько таких магнитных полей удерживает боек?  Точно ли была изложена мысль.

[Mahshel]

Ударная магнитная головка у нас это наиболее трудоемкий узел. Мы сами на штампе вырубаем пластины магнитопровода оригинальной формы и собираем в пакет, делаем намотку шести полюсов электромагнита, постоянных магнитов участвующих в ударе шесть, и ещё четыре магнита ориентирующих. Механическое ограничение есть только, чтобы боек не вышел за рамки действия ориентируюшего поля.



Мы в прошлом году участвовали на выставке ритуальных услуг в Минске. Поскольку мы опоздали на выставку нам предоставил место в своем павильоне владелец компании Белгрант Олег Лазовский, который предложил быть нашим представителем в Белорусии. На видео презентующий говорит о нашем фрезерном станке.
https://youtu.be/9oNH6eCIC64


[МигельАнгело]

@Mahshel если уж начали, развивайте тему...больше видео, информации...очень интересно. Вы в Дагестане находитесь?

[Mahshel]

Да мы находимся в Дагестане. В ближайшее время мы выложим более подробное видео с описанием и работой нашего станка. Спасибо за интерес.

[vowaka]

А что является демпфером в такой магнитной головке?  И есть ли он.

Изменено 4 мая, 2021 пользователем vowaka

[Mahshel]

Демпфера нет. Магнитное поле постоянных магнитов выводит боек в нейтральное положение

Изменено 4 мая, 2021 пользователем Mahshel

[Alexey]

51 минуту назад, Mahshel сказал:

Демпфера нет. Магнитное поле постоянных магнитов выводит боек в нейтральное положение

А за счет чего удар происходит, если боек нейтрален?

[Руслан]

4 часа назад, Mahshel сказал:

решили создать с учётом критического анализа существующих станков свой оригинальный продукт.

станок Фрегат Багусовкого производства Вы анализировали или не пришлось как то ?



Что касается продаж- создавайте тему в разделе ПРОДАМ,а эта пусть останется как страничка для обсуждения.

И в целом велкам.

Я очень одобряю такой подход к делу.

Устал честно говоря от потока рекламируемого хлама .

Вот работы сделанные Вашим станком тоже хотел бы увидеть. И макро если можно.

Картинка из инета и индийская плитка вещь конечно хорошая,но это не практика. Нужен чистый результат. Что такое чистый.

Ну начнем с того что ретушь в контексте не подрозумевается. Это действительно так ? Как отгравируется обычно потоковое фото.Потоковое фото-это фото паспортное старого образца и нового образца.Два вообщем то фото которые могут легко раскрыть возможности.

Как вообще устроен процесс гравировки ? Подготовки фото ? Её технические допуски ? Эта часть очень интересует.

Игла затачивается? Если да то чем?

Я бы наверное приобрёл бы такой станок. Есть какое то рабочее поле при котором было больше всего эксплуатация ?  Допустим 120*60 ? Или на крайний случай 100*60

Сервис обслуживания у Вас как то организован? А то земляки тут Ваши ох уж оскомину набили своим крайне плохим отношением к своему продукту и своему клиенту.

Цена просьба в личку написать запрашиваемого станка.

Изменено 4 мая, 2021 пользователем Руслан

[Калуга]

Всё это, конечно, хорошо. Но мне непонятно за счёт чего можно увеличить в три раза скорость обработки гранита  (по сравнению с другими станками), если я даже на своих китайцах эту скорость ограничиваю, чтобы фреза сразу не сдохла.

Изменено 5 мая, 2021 пользователем Калуга

[Руслан]

Думаю что тут речь идет именно о гравировальном ударном
