Зимние забавы на фрезере, гравере

[Калуга]

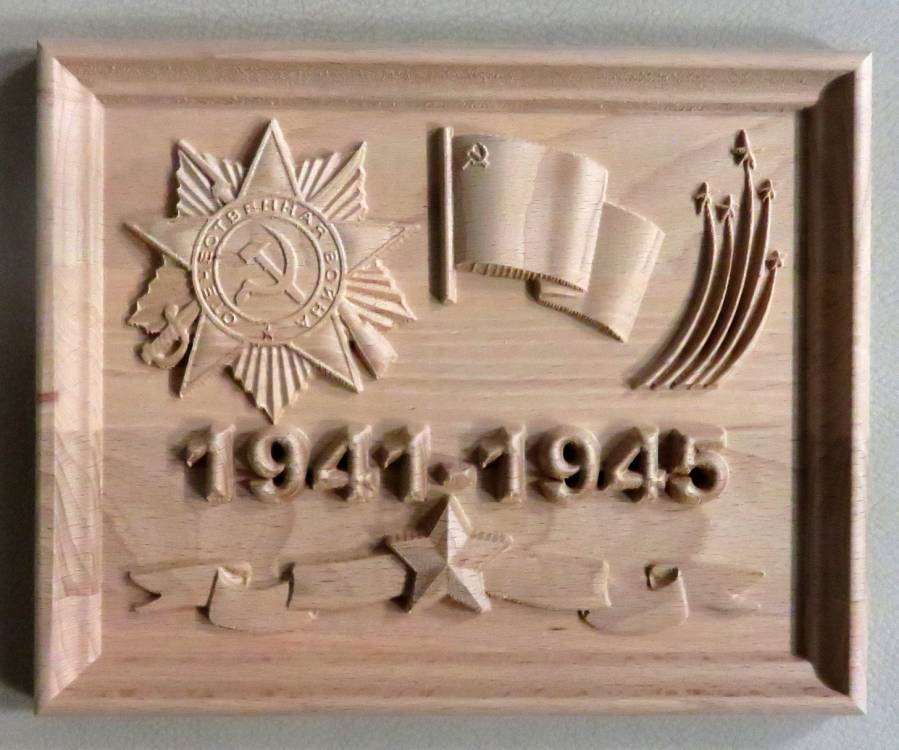

К дню Победы, моделька может пригодиться и в дальнейшем:





[Калуга]

https://yadi.sk/d/iIKTgG6lrYY8w

[Калуга]

kalistratoff

Спасибо за отзыв, но работа обычная, рядовая.

Коелга так себе. Сейчас над очередным заказом ломаю голову - кругом трещинки, разные включения, комбинирую цветы с крестом, чтобы максимально скрыть дефекты.

Если приходится менять подшипники, то лучше сразу все и нижний дуплекс и верхний одинарный. Для охлаждения шпинделя использую антифриз, поэтому периодической промывкой не замарачиваюсь, только после смены подшипников.

[kalistratoff]

@Калуга  подшипники выписываешь или здесь подбираешь?

[Greatstone]

И всё таки , лучше воздушное или водное охолождение ?

[Greatstone]

@kalistratoff мы с тобой опять не туда пишем... Древние что ли?... )))

Ведь создали отдельную...

Уж простите модеры, перенесите.

[kalistratoff]

@Greatstone тема та - вопросы гуру фрезерному задаём.

[Greatstone]

@kalistratoff Не, тут забавы...)))

Вопросы рядом. Где

Шпиндель шпинделю не ровня

[Калуга]

@kalistratoff , подшипники заказываю, 7005 дуплекс и 7003 одинарный. Они бывают разные. Есть чисто металл, а есть с керамическими шариками. Керамические дороже, но служат намного дольше.

Заказываю обычно с запасом, иначе ждать доставки приходится недели две, а в разгар сезона это недопустимо.

[xx77xx]

Первые попытки работать на фрезерном станке.

Роза - 3 прохода

Черновой проход - шаровая фреза с гальваническим напылением D10мм

Получистовой проход - конусная фреза с гальваническим напылением D10мм

Чистовой проход - твердосплавная фреза D10мм

Виноград - за 1 проход конусной спеченной фрезой D10мм (глубина обработки 30 мм)

[mrmeskys]

"виноград" к сожалению не открылся...По моему обе фрезы вакуумное напыление. Выкинь "защиту" от брызг. Вода должна подаваться струей на рабочую часть фрезы. Вода не только охлаждает инструмент, но и вымывает шлам. Советую еще добавить одну-две сопла для воды.

[Kseon]

Станок сауно?

[xx77xx]

Про то что не открылся виноград знаю, заготовка маловата ... радиус фрезы 3 мм для такого размера велик, нужно работать чистовую проходить было твердосплавом с углом 30 (Зенон, я Вам позже напишу в ЛС). Согласен про охлаждение, сам думал добавить с алиэкспресса дополнительное сопло.

Kseon , да станок САУНО. Вы насколько я знаю тоже на нем работаете. Не подскажите, почему в Арткаме программа считает УП время работы 18-20 минут, а у меня фактически затрачивается 1 ч 20 мин? Сегодня проводил подготовку заготовки, неровность снимал гальванической шаровой диаметром 10 мм, при шаге 1 мм. Время совпало что в программе, что фактически. При шаге 0.2-0.25 время в 4 раза больше. Нужно ставить коэффициент 4-5 при расчете? Это же очень долго с таким разрешением делать обработку.

[mrmeskys]

[kalistratoff]

@mrmeskys из чего нарезал? И как крепил? Я тож об этом подумывал

[mrmeskys]

Резали на Сауновском фрезеро - гравировальном станке. Древнем, от роду почти пару десятков. Латунь. Технологию нужно спросить у оператора, возможно скажет...Резать фигня, полировал долго. Могем золотить, серебрить, хромировать, никелировать...

[Банщик]

Наверное нужен еще защитный лак в несколько слоев, иначе быстро начнет окисляться.

Смотрится хорошо, только стоит ли овчинка выделки.

[Анфим]

12 минуты назад, Банщик сказал:

Наверное нужен еще защитный лак в несколько слоев

Ну насколько я сталкивался с такими вещами то вроде как покрывали лаком для пропитки обмотки двигателей и в муфель...Лак какой?Не знаю.Но узнать ,не проблема ,думаю

Вот лаки.

Лаки для пропитки обмоток электродвигателей







Пропиточные лаки.



ЛАК ФЛ-98 - Химическая структура лака - модифицированный глифталь. Для пропитки обмоток электрических машин и аппаратов, в том числе тяговых, крановых и других электродвигателей, работающих в тяжёлых условиях эксплуатации. Сушка пропитанных лаком обмоток производится при температуре 125 –140°С. Отличительная особенность – хорошая высыхаемость в толстом слое. Класс нагревостойкости - В.

ЛАК МЛ-92 - Химическая структура лака - модифицированный глифталь. Для пропитки обмоток электрических машин, аппаратов и трансформаторов. Сушка пропитанных лаком обмоток производится при температуре 120 -130°С. Отличительная особенность – высокая цементирующая способность, влаго- и маслостойкость. Может применяться как покрывный лак. Класс нагревостойкости - В.

ЛАК ГФ-95 - Химическая структура лака - модифицированный глифталь. Для пропитки обмоток электрических машин, аппаратов и трансформаторов, работающих в масле, а также подвергающихся действию кислых химических реагентов (паров кислот и хлора). Сушка пропитанных лаком обмоток производится при температуре 110 -120°С. Отличительная особенность – способность длительно сохранять пластичность при тепловом старении, высокая маслостойкость и дугостойкость. Может применяться как покрывный лак.

Класс нагревостойкости - В.

ЛАК ПЭ-993 - Химическая структура лака - модифицированный глифталь. Для пропитки обмоток электрических машин, аппаратов и трансформаторов, работающих в масле, а также подвергающихся действию кислых химических реагентов (паров кислот и хлора). Сушка пропитанных лаком обмоток производится при температуре 110 -120°С. Отличительная особенность – способность длительно сохранять пластичность при тепловом старении, высокая маслостойкость и дугостойкость. Может применяться как покрывный лак. Класс нагревостойкости - F.

[xx77xx]

Мои дальнейшие попытки "оседлать" фрезерный станок ...





Обработка за один проход

параметры УП

Размеры рельефа

   Ширина: 100.00000 мм  Высота: 160.00000 мм
   Мин X: 0.00000 мм  Мин Y: 0.00000 мм
   Мин Z: -8.40590 мм  Макс Z: 0.00000 мм

Высота заготовки = 50.0000 мм

Ноль по Z = Верх заготовки

Время обработки:    01:15:45

------------------------------------------------------

распятие - МРАМОР ЧИСТОВАЯ твердосплав D10*60

Инструмент:         [1] 30.0 градус радиус конической фрезы, радиус скругления 0.000 мм
Рабочая подача:     40.000 мм/сек
Подача врезания:    10.000 мм/сек
Высота безопасности по Z:9.406 мм
Частота вращения    12600 об/мин
Шаг:                0.100 мм
Точность:           0.010 мм
Припуск:            0.000 мм
Точка возврата:     X:0.000 Y:0.000 Z:9.406
Комментарии::       распятие 100*160

Длина рабочей подачи:349339 мм
Длина подачи врезания:36 мм
Длина быстрых перемещений:356 мм
Время обработки:    01:15:45

------------------------------------------------------

Время обработки определялось по быстрым перемещениям
 0.000 мм/сек и коэффициенту 1.00


По факту распятие фрезеровал 7,5 часов

http://uploads.ru/lMD9A.jpg





[xx77xx]

Подскажите кто нибудь, в чем ошибка - почему время в программе Арткам, не соответствует фактическому ?

Так невозможно работать ...  Рабочая смена 8 часов и сделать за это время 1,5 кв. дециметра площади ))

Я В ШОКЕ !!!

Может конечно шаг маленький, но при большем шаге появляются полосы.

Может я не ту стратегию применяю. Рельеф обрабатывал змейкой по Х

[mrmeskys]

7 часов назад, Банщик сказал:

только стоит ли овчинка выделки.

   Лак не проблема. Золото лучше. Почему не сделать, если заказывают. В данном случай итальянские - польские не подошли по размерам.

[Анфим]

15 минут назад, mrmeskys сказал:

Почему не сделать, если заказывают.

В том то и дело.Спец заказ и цена соответственная.Вырезать не проблема ,я думаю.Инструмента по металлообработке море.Полировать тоже особых проблем нет,по крайней мере для меня,поскольку знаком с этим делом не по наслышке. По моему большая проблема это штифты приварить и опять таки их надо точить и сверлить под них глухое отверстие ,варить их под прямым углом...В общем дел много и стоить должно соответственно.

[КАМЕНОТЁС]

7 часов назад, xx77xx сказал:



Может конечно шаг маленький, но при большем шаге появляются полосы.



Я минимальный ставлю 0.25шаг.на маленьких моделях.на больших 0.5.потом ручная доработка.

[Банщик]

4 часа назад, mrmeskys сказал:

    В данном случай итальянские - польские не подошли по размерам.

При таком раскладе конечно можно.... только цена должна быть заградительной, тогда и стандартные подойдут. Если не секрет, сколько вышло для клиента?

4 часа назад, Анфим сказал:

 По моему большая проблема это штифты приварить и опять таки их надо точить и сверлить под них глухое отверстие ,варить их под прямым углом...

А с переворотом штифты можно фрезерить вместе с буквой единым изделием?

[mrmeskys]

2 минуты назад, Банщик сказал:

Если не секрет, сколько вышло для клиента?

Думаю обманулся. Мало взял. Не отработана полировка исходный материал с довольно глубокими царапинами. И исполнитель слишком прилежный...Все подобью и возможно, будем предлагать для продажи. Золоченные.

6 минут назад, Банщик сказал:

А с переворотом штифты можно фрезерить вместе с буквой единым изделием?

  Я не присутствовал при изготовлении, но, как я понял, на листе сначала сверлились отверстия под штифты на фрезере, потом вырезалось.
