я подбирал пыльники от какой-то иномарки , но прокладки ходят лучше у меня уже больше года .@sti

  • Одобряю сказанное 1
Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 175
  • Создано
  • Последний ответ

Лучшие авторы в этой теме

Лучшие авторы в этой теме

Популярные сообщения

Привет. На днях установил новое ШВП, а старое решил отремонтировать. Снял гайку и немного был удивлён. По идеи станок не разу не был в ремонте но швп ушатаны. Вместо резиновых пыльников стояли пластма

@Руслан вложеность средств в бизнес, а не в дом, как минимум должна быть оправдана, а не что бы было. Есть оборудование высокорентабельное - которое себя быстро окупает  (сауно) а есть которое долго (

)))) Я тоже лоб сутулил пока не придумал как её затянуть. Для меня самый лучший ключ это плоскогубцы. Одними держу вал над гайкой а вторыми затягиваю.   кстати сделал я ШВП по Z. самая трудная она о

алиэкспрес рулит ...@sti

но в принципе если пробег пару лет можно не менять просто помыть



Ссылка на сообщение
Поделиться на других сайтах
Только что, Александр сказал:

алиэкспрес рулит ...@sti

это да, если допустим нужны шары 2мм. а вот 2.04 или 2.06 ума не приложу где найти

Ссылка на сообщение
Поделиться на других сайтах
12 часа назад, Jedka сказал:

@sti

кинул пару адресов в личку....

Спасибо. Первым делом там смотрел. Не нашёл в прайсе у них, думаю под заказ найдут ))

Ссылка на сообщение
Поделиться на других сайтах

Почитал тему......Зачем нужен этот гемморой с переборкой шариков???

Как-то собирал заточной станок для игл, по-неосторожности высыпал шарики, знаю, что это такое собрать всё на место!))

  Ну переберёте шарики...А толку? Также изнашивается и винт и сама гайка! Не проще просто заменить для начала гайку в сборе?

Тем более цены на них вполне доступные (если покупать конечно не втридорога у Сауно)))

Бесфланцевая гайка на вал швп 1605 (диаметр 16мм. шаг 5 мм.)

P.S. В замене винтов тоже не вижу особой проблемы....

Ссылка на сообщение
Поделиться на других сайтах

@Wanderer3000 эта гаечка не пойдёт на иселевский винт увы. Так что брать только в паре. А шарики поэтому и ищет человек увеличенные что бы компенсировать износ. Делали эти гайки не один форумчанен

Ссылка на сообщение
Поделиться на других сайтах

Аааа...))) Ну тогда менять в паре вал и гайку...раз и навсегда....

Просто какие цены дерут Сауно за запчасти, то мне кажется стоит искать альтернативу...

Ссылка на сообщение
Поделиться на других сайтах

@Wanderer3000 не сравнивай хивин с иселем. Там придётся в настройках менять тоже потому как иселевские ШВП двухдарожечные

Ссылка на сообщение
Поделиться на других сайтах

Они все двухзаходные!

А вообще можно настроить на любой швп

Ну это, как выход из положения....)))

Ссылка на сообщение
Поделиться на других сайтах

Если менять винт и гайку, то соответственно менять и посадочные под вал. Дабы исключить не соосность, так как в сауно фрезеруют рукожопые, Сам вал протачивать там у ково покупаете, так как токарей с прямыми руками остались еденицы.

Толкать шарики новые в гайку это конечно выход, но и сам вал нужно палирнуть у токаря, так как почти всегда вал используется процентов на 60-70 от своей рабочей части, соответственно износ не равномерный и бывает что замена шариков другого размера, хоть и не значительного, приводит к подклиневанию гайки в тех местах где вал изношен меньше.

  • Одобряю сказанное 1
Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Kseon сказал:

Если менять винт и гайку, то соответственно менять и посадочные под вал. Дабы исключить не соосность, так как в сауно фрезеруют рукожопые, Сам вал протачивать там у ково покупаете, так как токарей с прямыми руками остались еденицы.

А кто продаёт, они же  и протачивают валы, хочешь по стандарту, а хочешь по твоим чертежам... А насчёт рукожопых фрезеровщиков - согласен полностью!)))  Можно в принципе заменить вообще ихние кусочки профиля с подшипниками на нормальные заводские опоры для ШВП, где наряду с радиальными стоят ещё и упорные подшипники, что вообще исключает какой-либо продольный люфт винта...Хотя...В принципе нам гравировать, а не микроны ловить!)))

Ссылка на сообщение
Поделиться на других сайтах

@Wanderer3000

Не все хотят обрабатывать валы за 6-9тр, у токаря же это дешевле 1тр вал, от сюда и проблемы потом. На валу немного не точно, плюс посадочные такие же, в  совокупности получаем разлет в миллиметр в лучшем случае.

Ссылка на сообщение
Поделиться на других сайтах

@Kseon Я весной заказывал валы, у них обработка под стандартные опоры стоила 500 рублей...Обработка отличная, биения нет! В подшипники вошло тоже плотнячком!...

Ссылка на сообщение
Поделиться на других сайтах

Такой гемор мне нужен был почти что 4 года назад.

Сейчас купил бы винт с гайкой и не парился. Хотя я и тогда это сделал.

Шарики можно брать и такие как стояль (например ровно 2 мм) после их просто прижать вторым болтиком и люфт пропадает.

Ссылка на сообщение
Поделиться на других сайтах

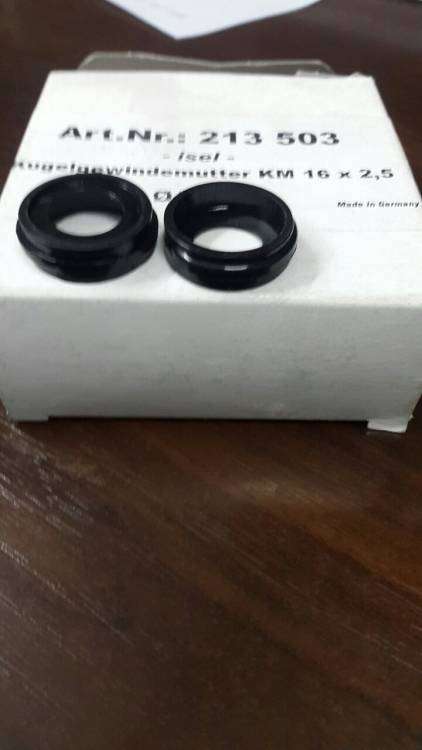

Я так понял Валентин имел ввиду сальники 10 уе (213500 0001), силикон тоже хорошо ходит.

Ссылка на сообщение
Поделиться на других сайтах
17 часов назад, Wanderer3000 сказал:

@Kseon Я весной заказывал валы, у них обработка под стандартные опоры стоила 500 рублей...Обработка отличная, биения нет! В подшипники вошло тоже плотнячком!...

Валы какие заказывал хивин наваерно? поэтому и цена такая,не знаю с чем это связано. За исел мне выставили 3000 за вал.

Ссылка на сообщение
Поделиться на других сайтах

На хивине тоже будет работать но только гемера будет больше, потому как желательно ставить их швп, а он другой конструкции и надо приспосабливать. Я не знаю как там у вас, натуральный хивин не дешевле изела (я имею ввиду Австрию, а не сауно.)

Изменено пользователем древний
ошибка
Ссылка на сообщение
Поделиться на других сайтах

Решил шарики поставить 3.5 и 2мм. До последнего искал по России эти шарики, но увы пришлось заказать на алиэкспрессе. Обидно за страну, да и в целом по СНГ, такие хорошие заводы были. А теперь что остались в основном не хотят работать с мелкими заказами, а представители (магазины) заряжают цену в 8 раз дороже чем в Китае, причем нужно еще что то думать с доставкой, а из Китая в стоимость и доставка включена.

Ссылка на сообщение
Поделиться на других сайтах
  • 3 недели спустя...

Дорогие Форумчане ! Поздравляю всех с Рождеством Хрестовым .Желаю здоровья, мужества и умения выжить в этом не простом мире!  Будьте умными и бдительными, с праздником!.

Ссылка на сообщение
Поделиться на других сайтах
  • 3 недели спустя...

Решил провести ТО ШВП по оси Х. Люфт задолбал, отсюда и полосы. При гравировке в одну сторону (есть такой режим), качество намного лучше, нет волн и "червячности" на портрете. Сделал для себя вывод - за 4 года эксплуатации все-таки пришел конец ШВП. Шарики на 3,5 мм не подходят. При прикладывании их к валу между шариками и валом-зазор, разбирать пока не стал. Друзья, подскажите какие все-таки шарики нужны. Кстати, каждый год проводим ТО в САУНО, но кроме смазки, чистки, настройки магнита походу особо ни чего не делают, а берут бешеные бабки. Гайка ШВП вставлена так в направляющую, что регулировочный винт не направлен к пластине гайки ШВП и как не крути его- ни чего им не подожмешь. Перевернул гайку как надо, подтянул винт, люфт пропал. Направляющая стала туго двигаться, ФИО оформил со смещением. Чуть ослабив винт, опять люфт. ВЫВОД: ШВП под замену. Подскажите, обязательно менять швп впаре с валом или можно заменой шариков отделаться, какой диаметр шариков и сколько их?
