Такая же фигня периодически. Буквы пляшут, а вся механика и заземление в идеале. Весь сезон причину искал. До сих пор не выяснили. Включал тест на ошибки, но пока ни одной ошибки не показал.

[step]

Если всё затянуто, то необходимо смазать рельсовые направляющие. Возможно набрались пыли.

Марк, в ноябре планирую быть в Москве. На вашем станке необходима замена микросхем.

[GraverEr]

Mark? а у Вас только на буквах смещения, или бывает и на пейзажах? Смещение по каким осям?

[Mark]

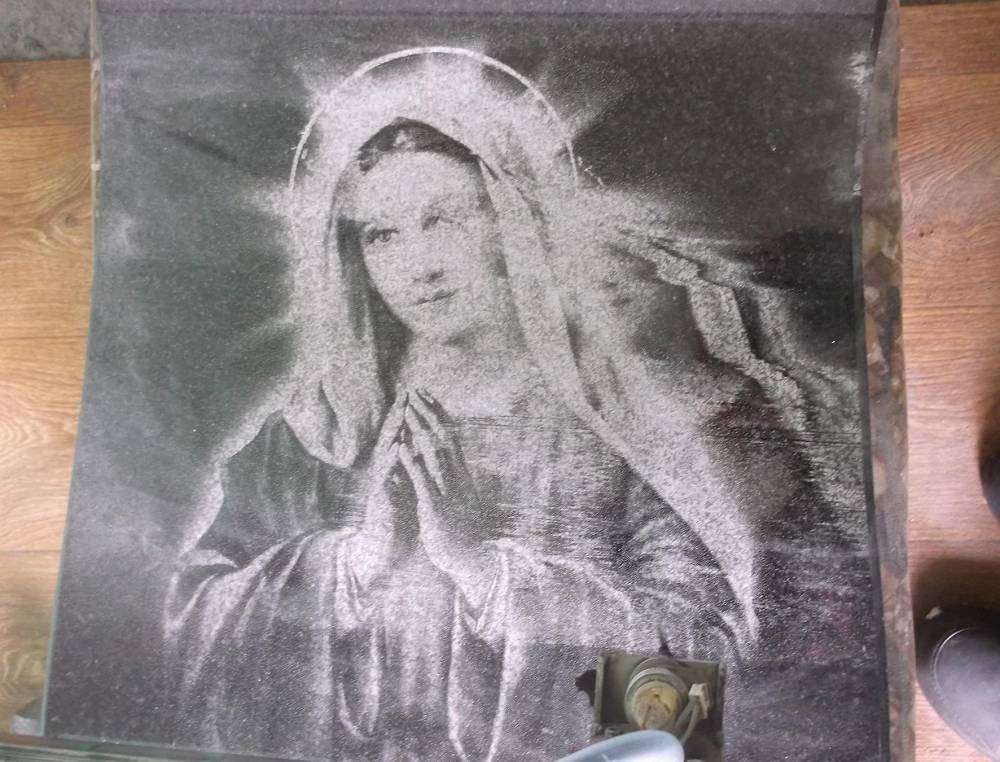

Смещение по оси Y. Буквы и отдельные элементы пейзажей.

[GraverEr]

Тоесть когда есть розрыв в изображении верно?

Вот за вчерашний вечер с десяток раз останавливался, После перезапуска выдал полосу. Работает через бюджетний безперебойники и через релейный стабилизатор напряжения.

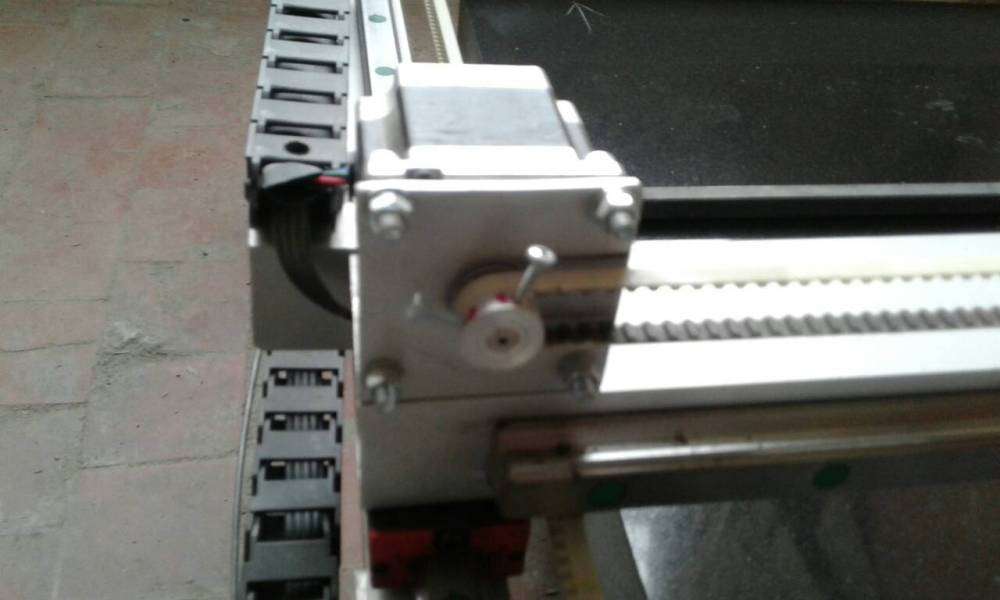

Еще была проблема, но не на все 100 доказана -  короткие болты на деталях, что крепятся на валы двигателей.Они были в притык. Поставили длиннее и часть ошибок пропала.

[zlojsultan]

2 часа назад, GraverEr сказал:

Тоесть когда есть розрыв в изображении верно?

Вот за вчерашний вечер с десяток раз останавливался, После перезапуска выдал полосу. Работает через бюджетний безперебойники и через релейный стабилизатор напряжения.

Еще была проблема, но не на все 100 доказана -  короткие болты на деталях, что крепятся на валы двигателей.Они были в притык. Поставили длиннее и часть ошибок пропала.

У меня стоят короткие болты, всё в порядке



[GraverEr]

может и не в болтах дело, а может и в болтах. Все равно станок работает не коректно. Останавливается, делает смещения изображения. Глючит в том плане, что после остановки не всегда продолжает роботу с того же места.

[zlojsultan]

GraverEr Смазка направляющих, натяжка ремней, может быть заземление или плата управления

[GraverEr]

zlojsultan , Ваш ответ верный, но не точный. Спасибо.

[zlojsultan]

GraverEr, извиняюсь за не точность ответа. Я сталкивался с такой проблемой и помогло.



[GraverEr]

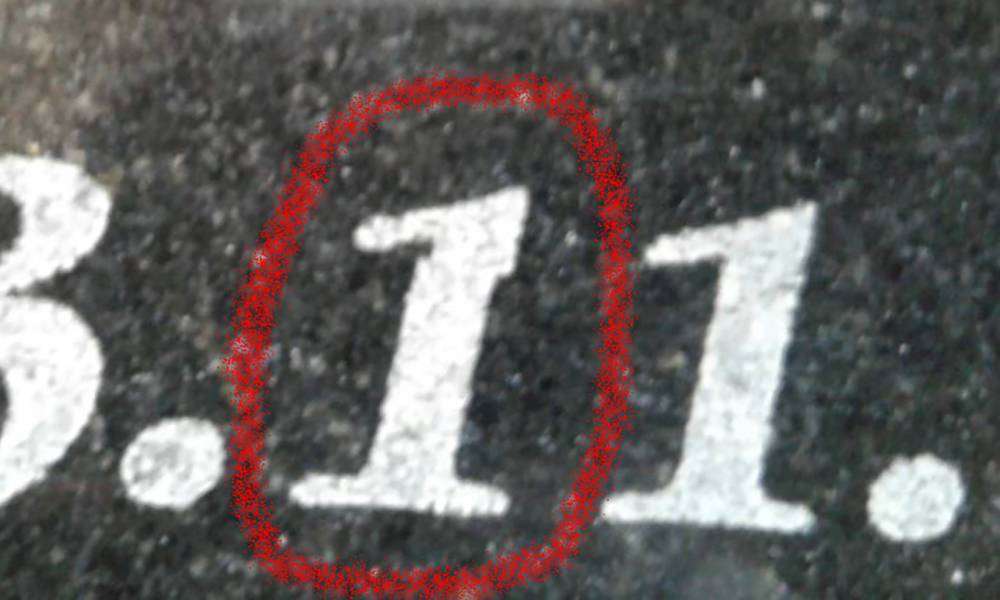

Доброго дня. Проблема на цифре 1 произошла без ошибок. Станок просто сместил изображение и продолжил роботу.

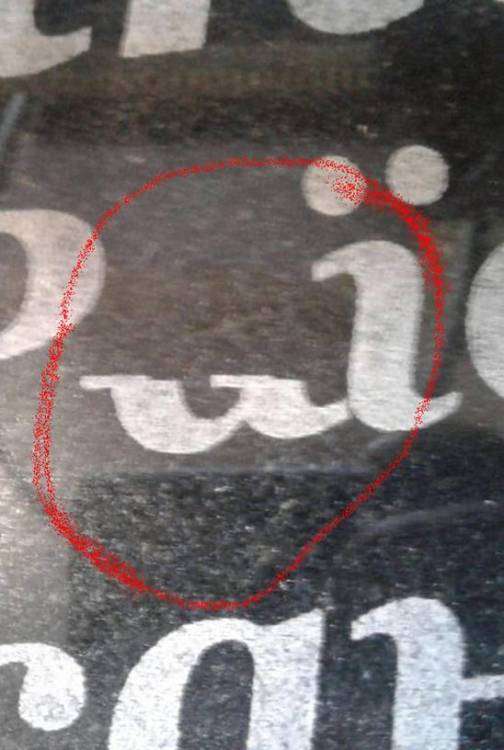

На букве "А" остановился, и после продолжения роботы сделал смещение.

zlojsultan , я не против Ваших советов.  Но Вы назвали все возможные проблемы, а вот точной нет, и мы ковыряемся и не можем ее найти.

step  Может Вы что то предложите или подскажите?

1

[step]

Если станок после остановки не продолжает работу, причина в обмене инфой с компом. Проверить разъёмы и поменять кабель. Отправьте координаты, кабель вышлем. Сделайте промывку и смазку направляющих.

[ДМИТРИЙ140360]

Подскажите пожалуйста,где можно приобрести шаговый двигатель с параметрами 4.8-5 вольт 1.8-2 ампера. Срочно нужно для станка,перестал работать.

[Mystery]

А при чем тут 4,8-5В? Это что питание драйвера? И что размер и конфигурация двигателя не важны?

Проще бы назвали модель двигателя.

[ДМИТРИЙ140360]

 Модель двигателя была наклеена на корпус,бирки давно уже нет. Напряжение фазы в драйвере 5 вольт. 2 ампера.

[Mystery]

https://cnc.prom.ua/p35093502-shagovyj-dvigatel-17hs8401.html

Попробуйте здесь посмотреть.

[ДМИТРИЙ140360]

Спасибо.

К сожалению на этом сайте таких двигателей нет. А консультацию можно будет получить только с понедельника.

[Валеха]

Лекарство от сдвигов в сторону - ловите.......ЧАЩЕ МЕНЯЙТЕ ТРЯПИЧНУЮ ИЗОЛЕНТУ НА ПОЛОЗЬЯХ СТАНКА. Она высохла  не липнет к камню и станок скачет от собственных вибраций

[SAD]

В 21.10.2017 в 20:38, Mark сказал:

Такая же фигня периодически. Буквы пляшут, а вся механика и заземление в идеале. Весь сезон причину искал. До сих пор не выяснили. Включал тест на ошибки, но пока ни одной ошибки не показал.

Давно не заходил на форум. Думал, что это у меня только такая проблема

3 станка. У всех есть эта проблема время от времени. Условия работы оборудования

1. Утепленное помещение

2. Постоянное поддержание одинаковой температуры +23+24 градуса

3. Заземление

4. Бесперебойники

5. Ноуты есть с лицензионной Windows и пиратской. 7-ка и 10-ка. К Интернету не подключаем их - запрет строгий. Флешки - только для рабочих ноутов (минимизируем риск вирусов). Платные антивирусы.

6. Следим. Смазываем. Отдаем на ТО Саше в Украине регулярно.



Проблема есть и остается

Уверен на 99.9%, что проблема №1 в новом ПО. Глобальная. Блуждающие ошибки - это худшее, что может быть в ПО, хрен найдешь и нет закономерности:(((. Пользуюсь STEPом лет 7 точно. Раньше таких проблем точно не было, все проблемы раньше решались просто и легко.



ИМХО. Идеальное ПО было в самом начале. Простое, стабильное, сбоев не было почти что вообще! Усложнение - мать геморроя ...



Step, так что, решим проблему всем миром? :(((

[Mystery]

15 часов назад, SAD сказал:

Идеальное ПО было в самом начале.

А что, нельзя откатится на старое ПО и проверить решится ли проблема?

Если проблема не уйдёт, то будем копать дальше. То на картинке где две единицы, одна съехала, а вторая нет. Это уже не механика.

[SAD]

В 20.01.2018 в 06:40, Mystery сказал:

А что, нельзя откатится на старое ПО и проверить решится ли проблема?

Если проблема не уйдёт, то будем копать дальше.



Нельзя, потому что теперь подключение через USB, а раньше через COM было. В общем, у меня лично сейчас стоят 3-е станков из трех. Методом "тыка" выяснили, что в одном плата под замену. Два других пока что у Step, что с ними пока не знаю.

[tatyana]

То же проблема со станками. И смазывала, и все болты проверила. Даже программу с компьютера удаляла и снова ставила. Виндоусы переустановили. Не знаю в чём причина. Оба станка стоят, боюсь включать, а то уже 3 памятника шлифовали. Алекс 3 неделю доехать не может. Подскажите, где ещё может быть причина. Станки подключаются через порт.

[step]

Напомню всем про явление конденсат. Сейчас такое время, приносят станок из холодного помещения и сразу запускают в работу. И начинают появляться проблемы, такая ситуация  у tatyana , благо ничего серьёзного, всё решили, всё работает.

[leks]

Уверен, что 90 процентов проблемы станка плохие контакты. Разъемы слабое место СТЕПа.  Два года станки работали без проблем , через два года все больше и больше времени уделяю дежурству около станков . Постоянные остановки и сдвиги по оси Х. Чистка спиртом и переобжимка немного помогает .Думаю,что после трех лет интенсивной работы кабеля и разъединения нужно менять, как и в САУНО. Еще можно попробовать разрезать шланг в изгибпющемся проводе и подергать проводки, так как может быть излом.

[leks]

Выход из ситуации с контактами может быть в замене коробки пульта управления на более объемную коробку и чтоб материнка жестко стояла внутри коробки как у сауно, ан на дверце пульта. Открывая, закрывая дверцу пульта для того , чтоб хотя бы пошевелить контакты при очередном сбое  мы раздалбываем контакты материнки, которая крепится на двери коробки
